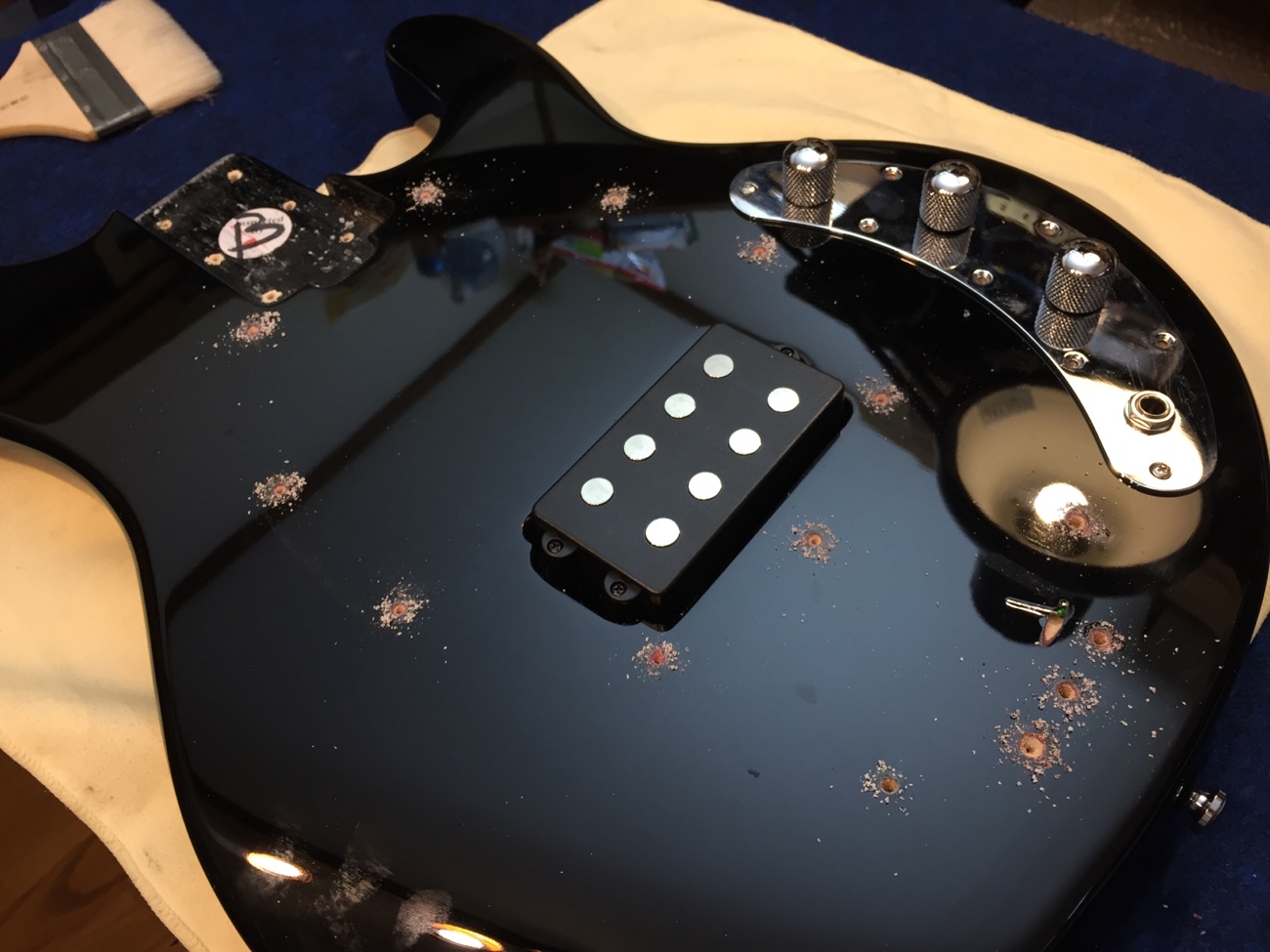

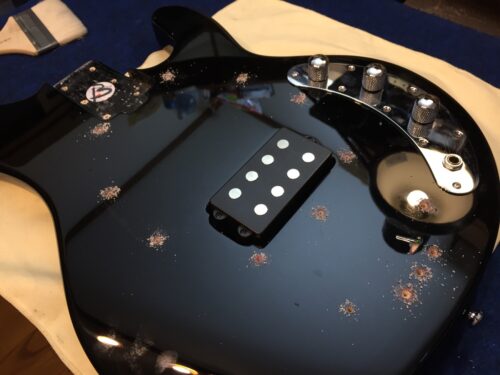

ボディを分解していきます。　ついでにネジ穴の面取りをしておきます。

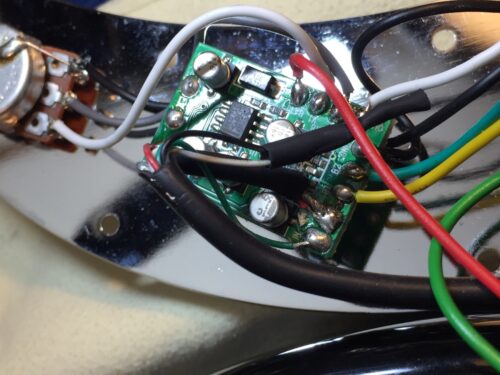

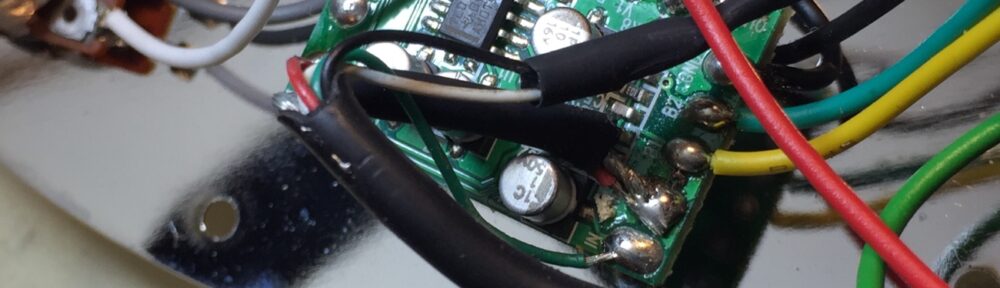

コントロールパネルを取り外します。　チップ部品が付いた表面実装基板が登載されていますが、おそらく初期の2バンドのプリアンプに似た物が付いていると思われます。

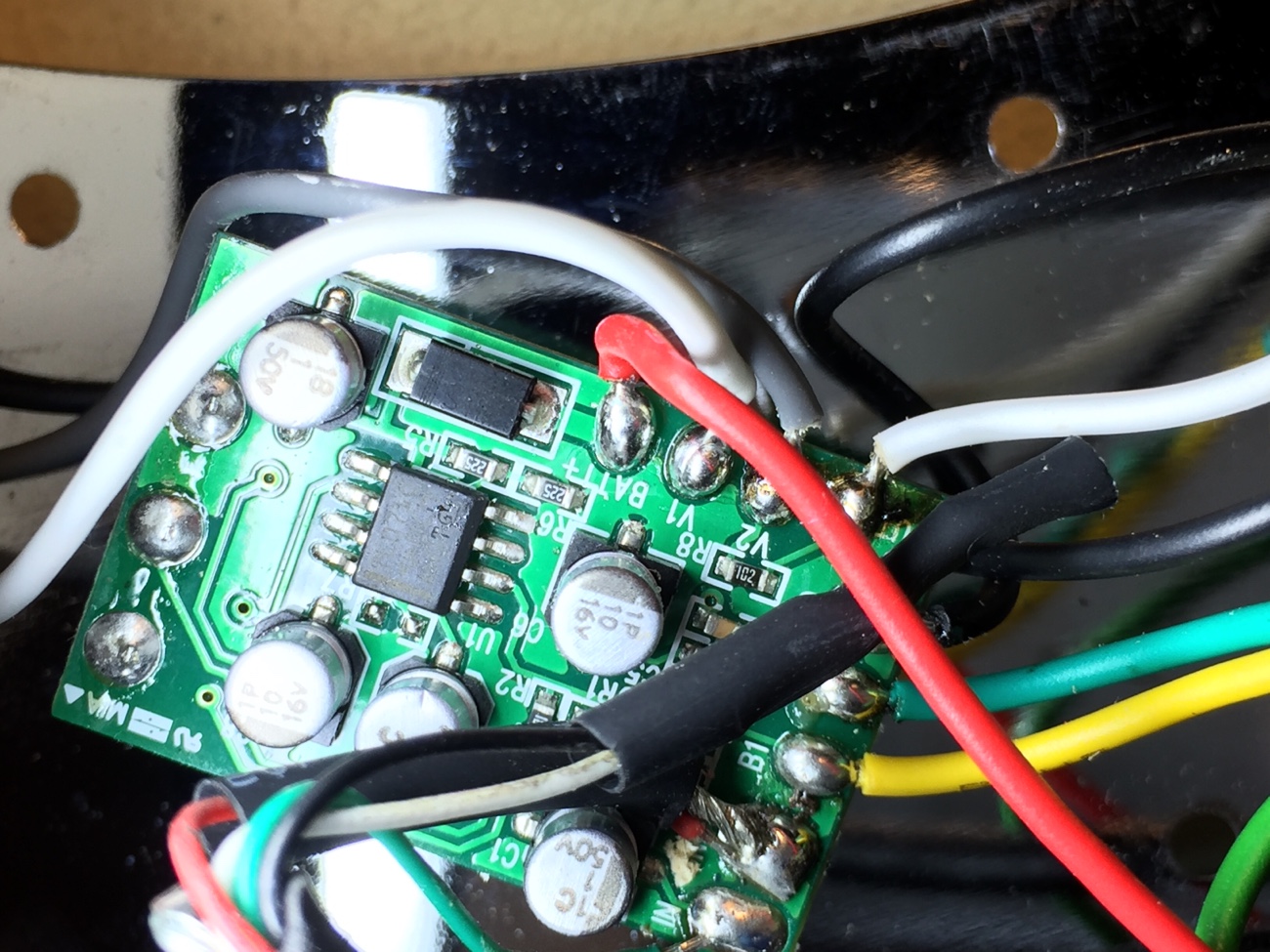

電池を逆につないだときに回路を保護するダイオードが追加されているように見えます。　あとオペアンプがTL071に変わっています　低消費電力の061でも言いように思います。

ボリュームを通ったあとの灰色の線と、ジャックに向かう白の間に102と書かれたチップ部品があります。　容量性負荷発振を押さえるための抵抗が付いているようです。

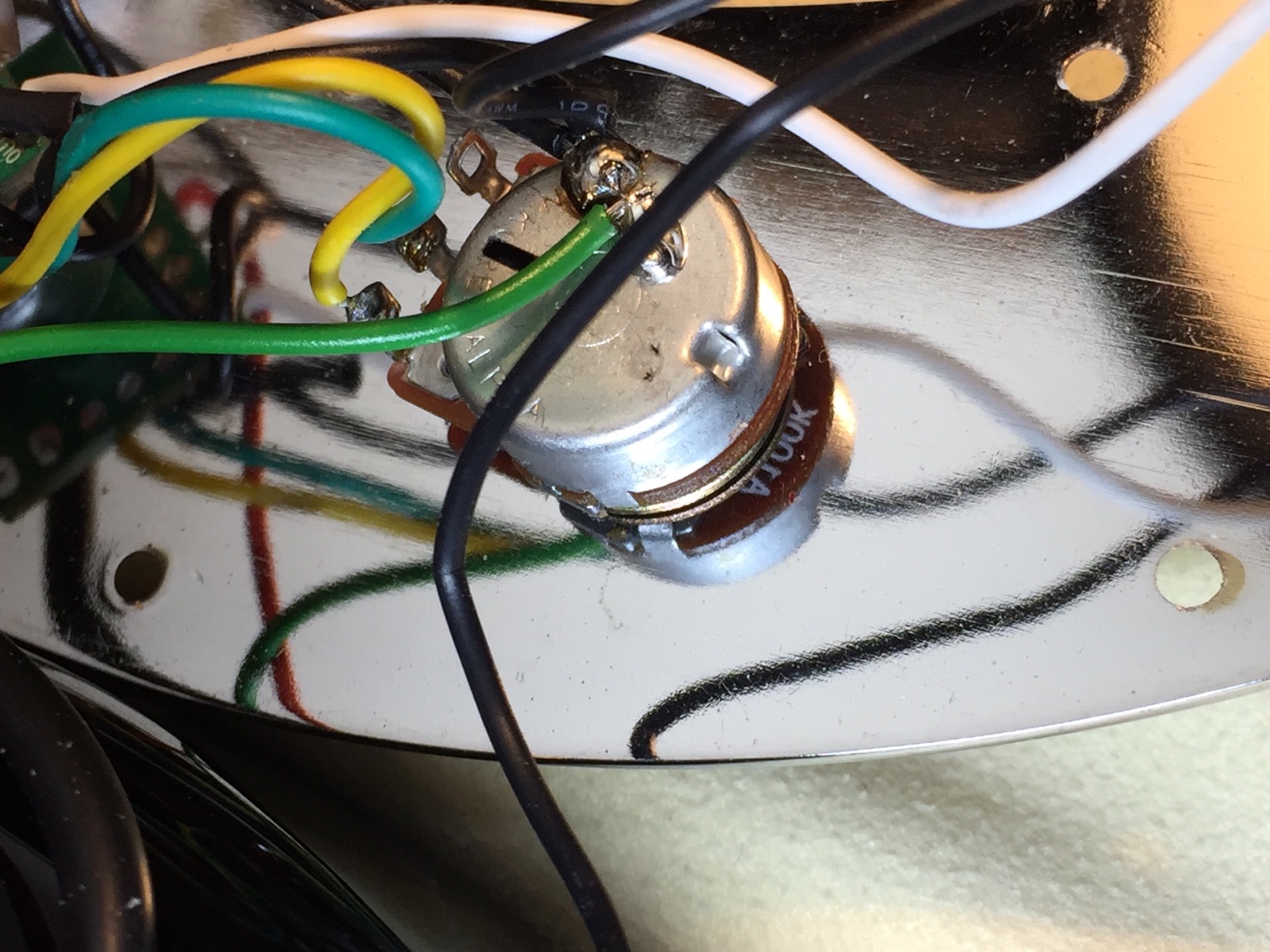

ベースポットにA100kの文字が見えます↓

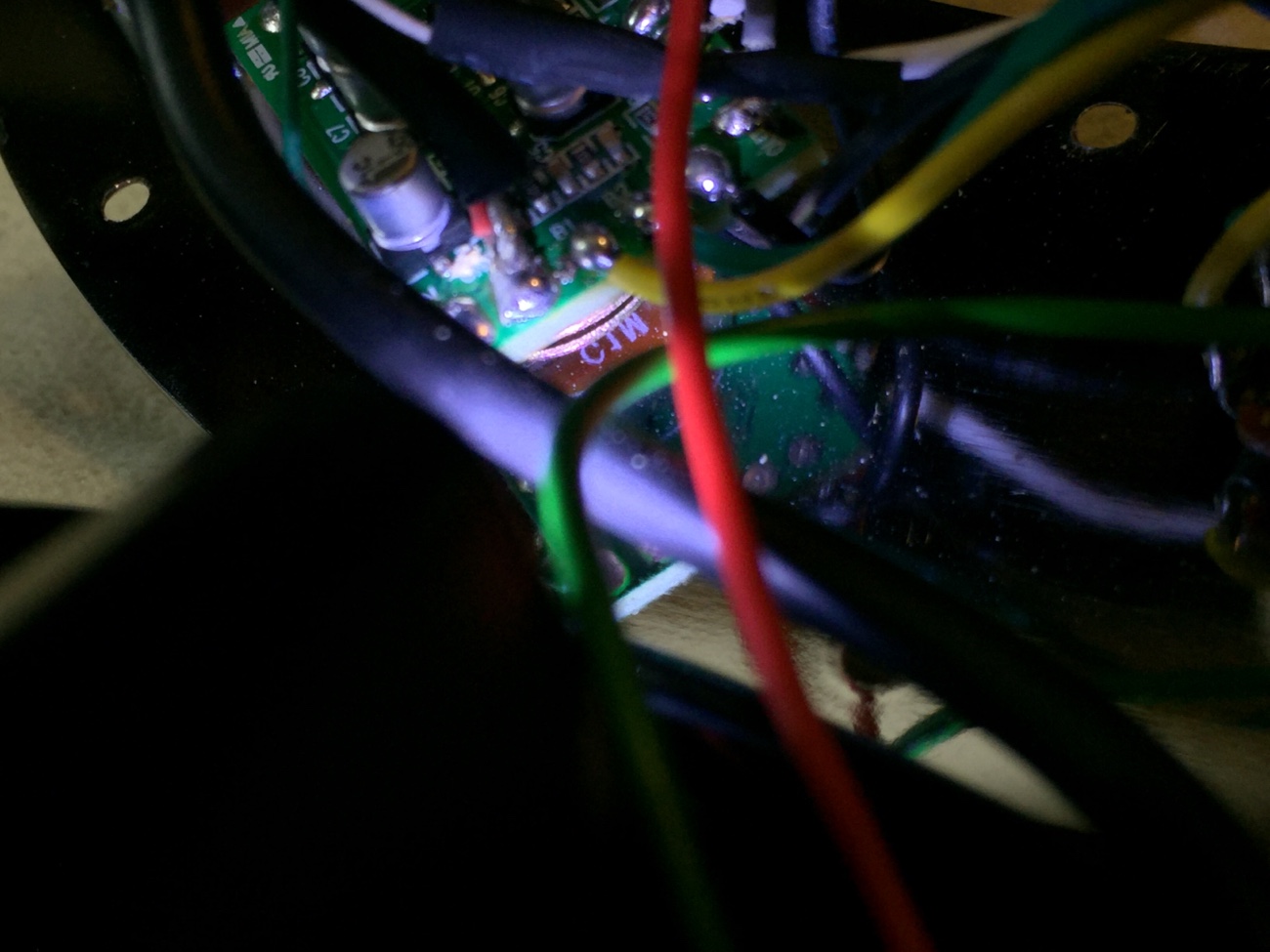

トレブルはC1M。　このあたりからしても初期の2バンドのスティングレイが欲しい人にはお買い得なベースのような気がしてきます。　ピックアップも直列になっていますし。

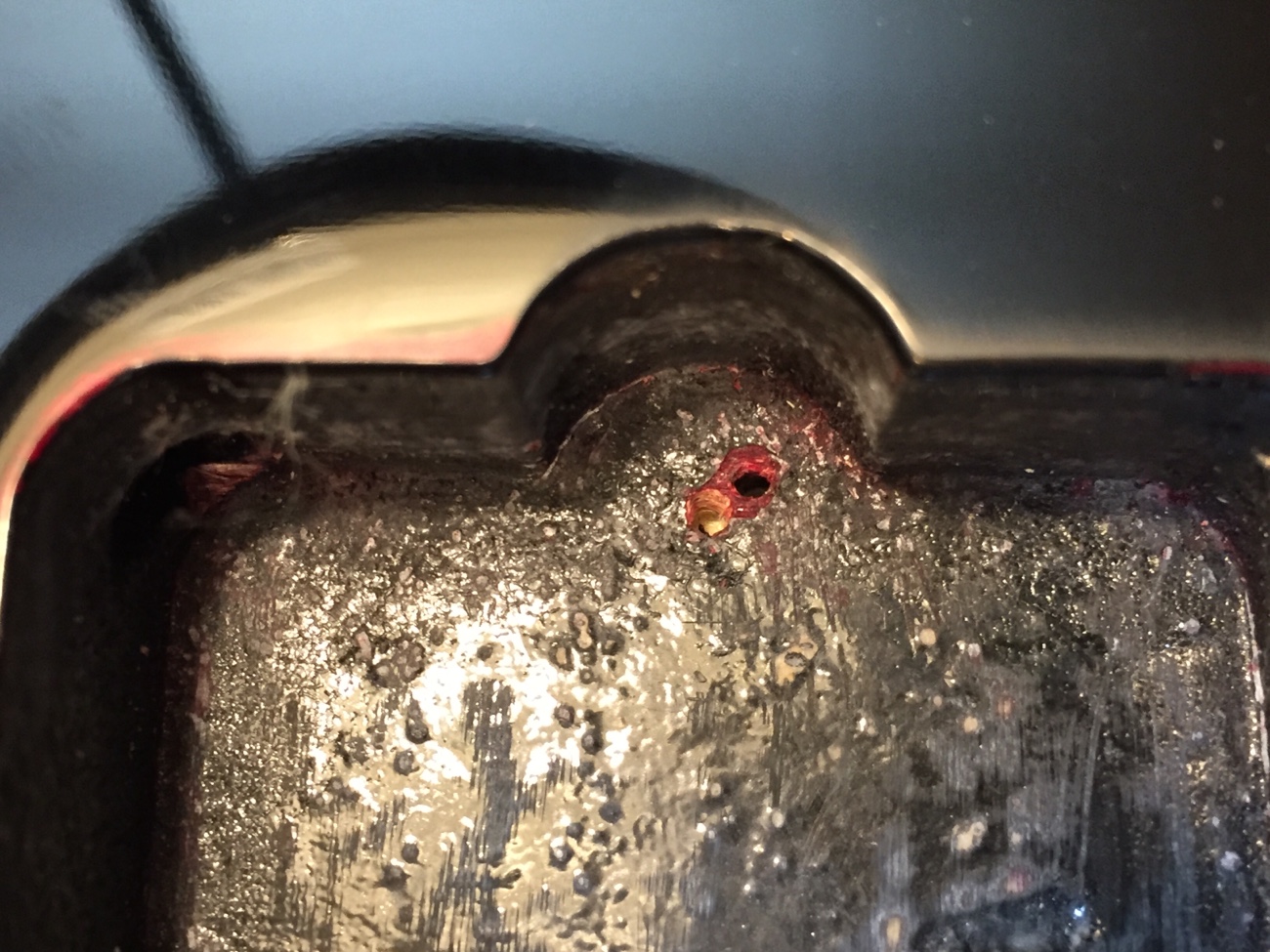

ネジ穴が2カ所あるのでずれている方を埋めておきます。

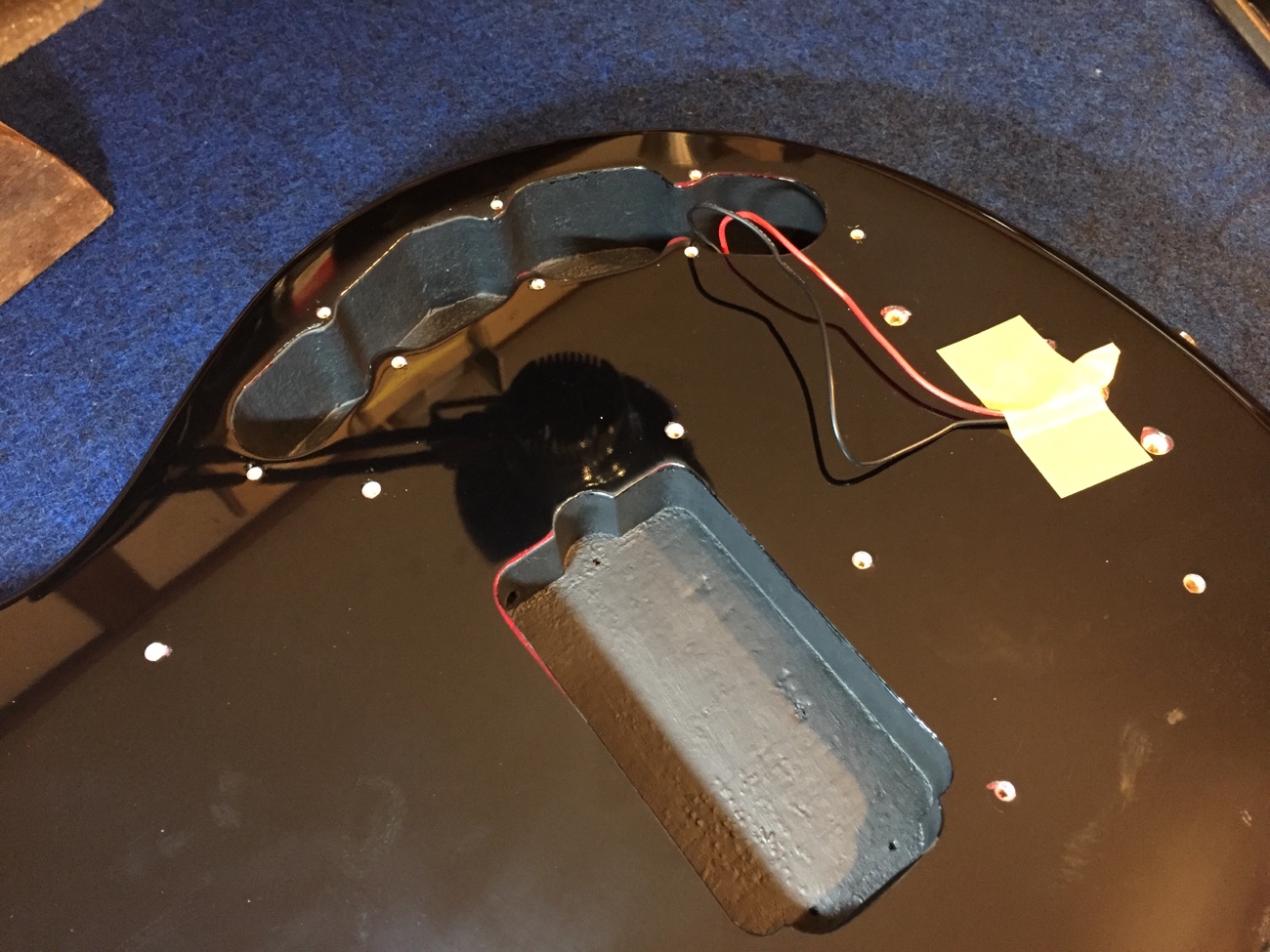

導電塗料を2回塗ります。

ナットを交換していきましょう。
