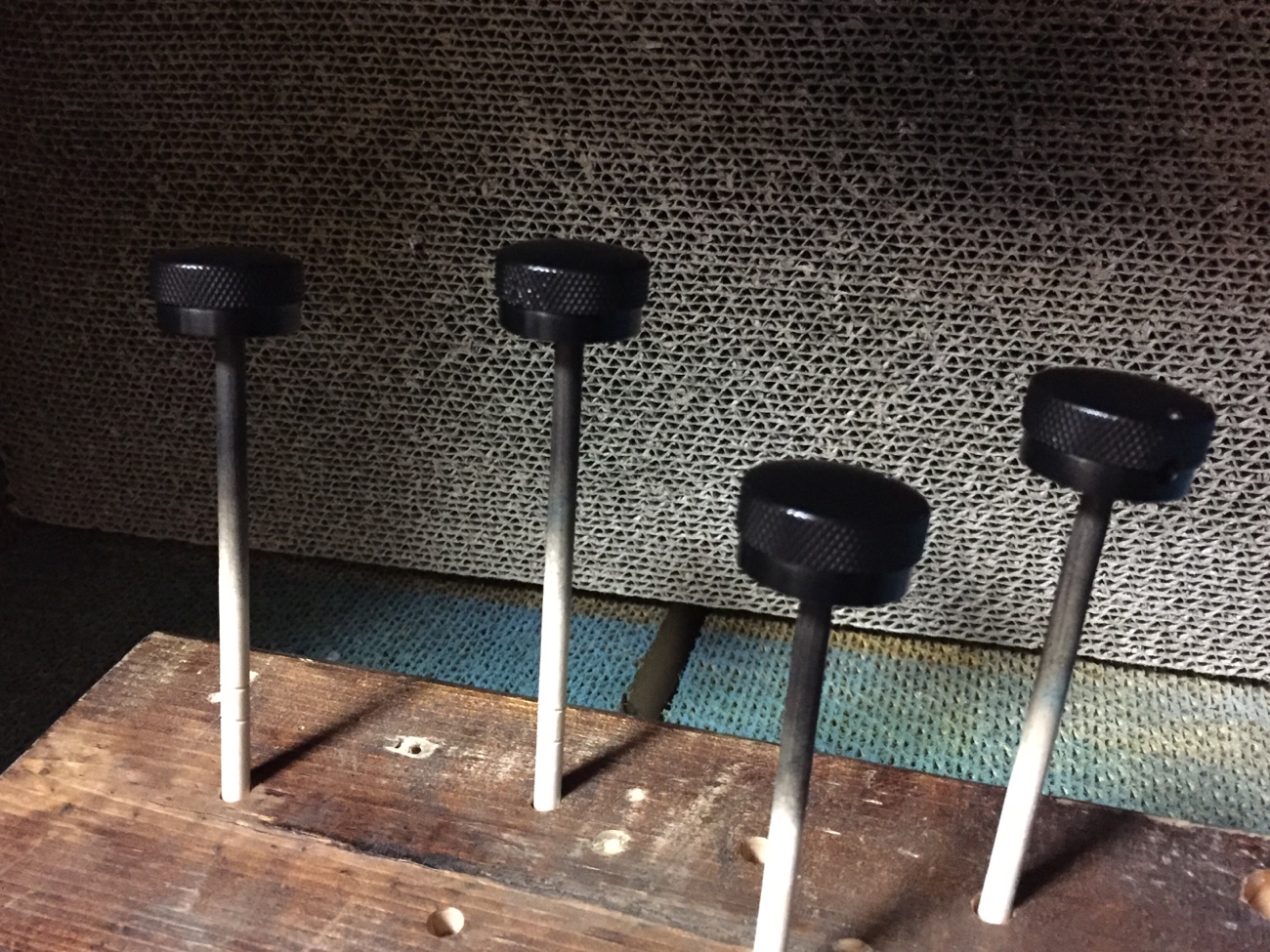

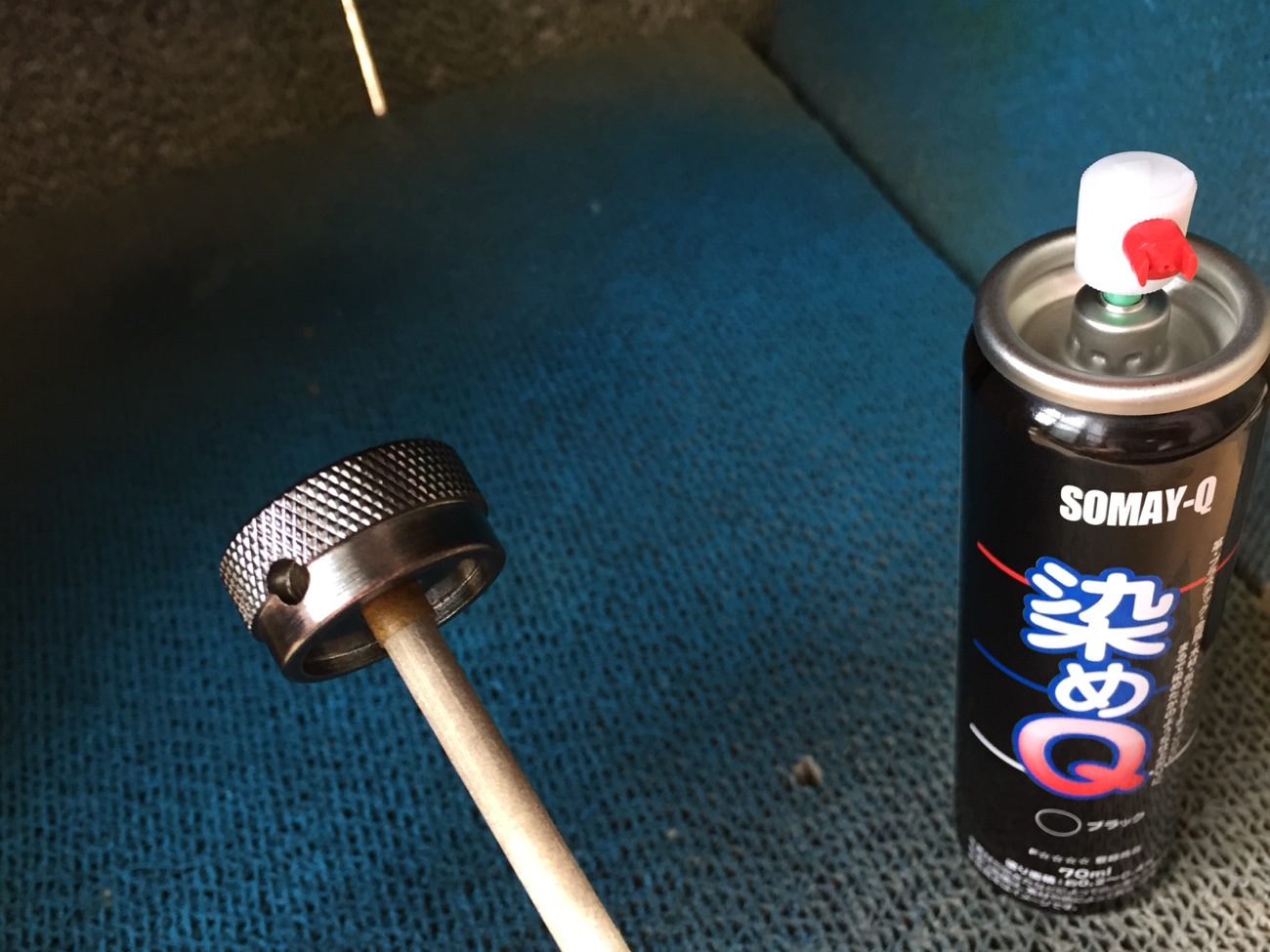

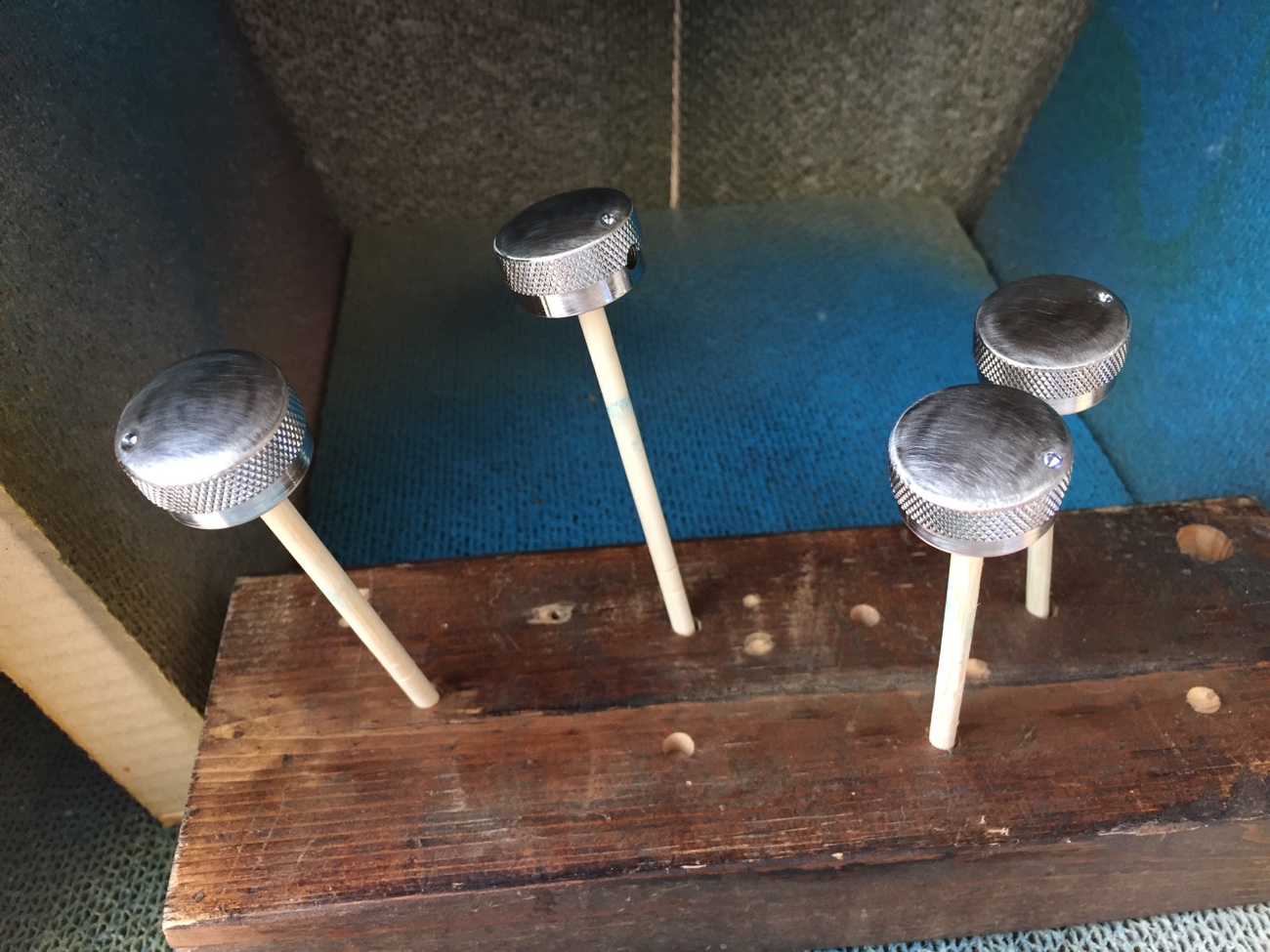

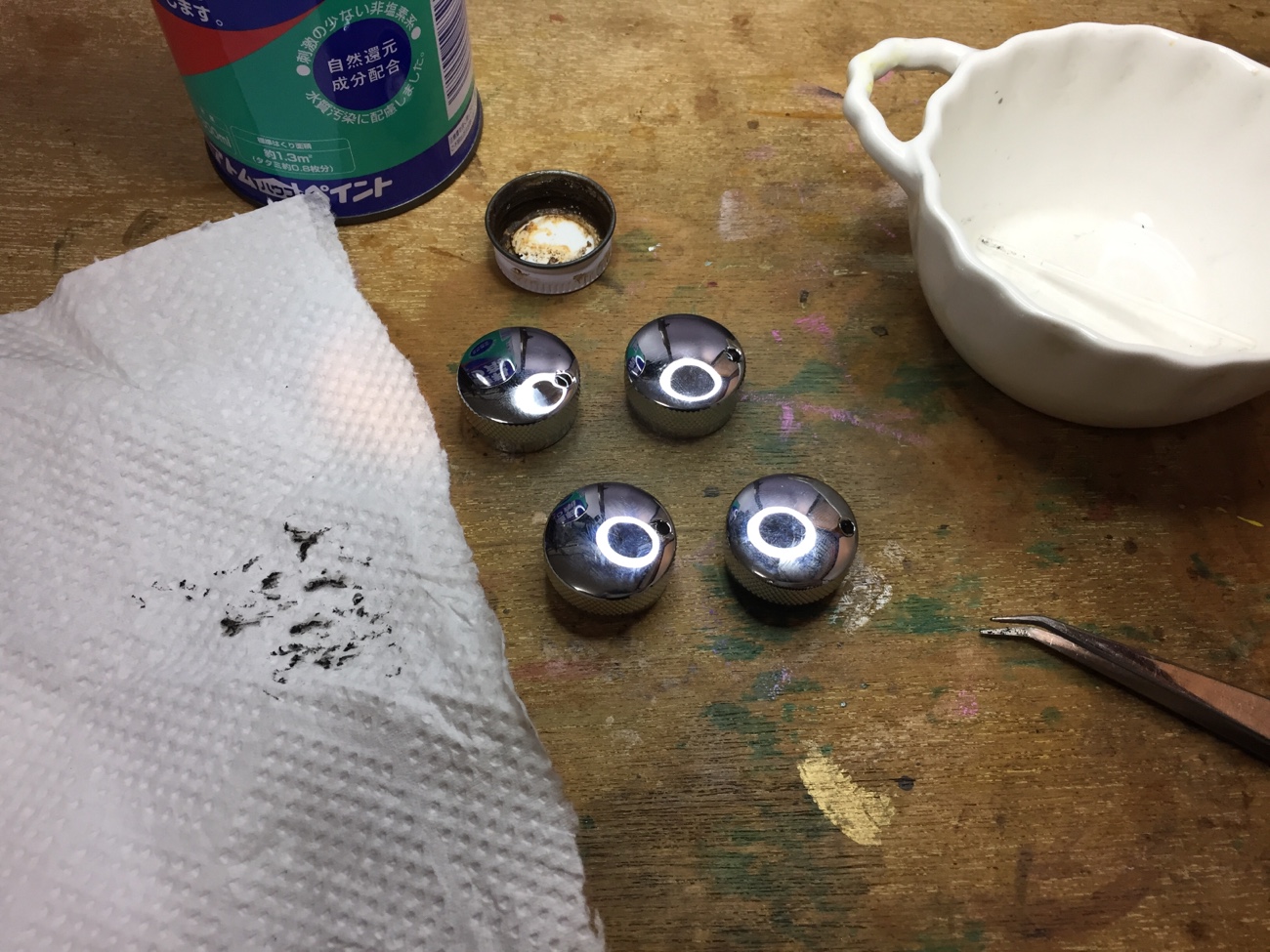

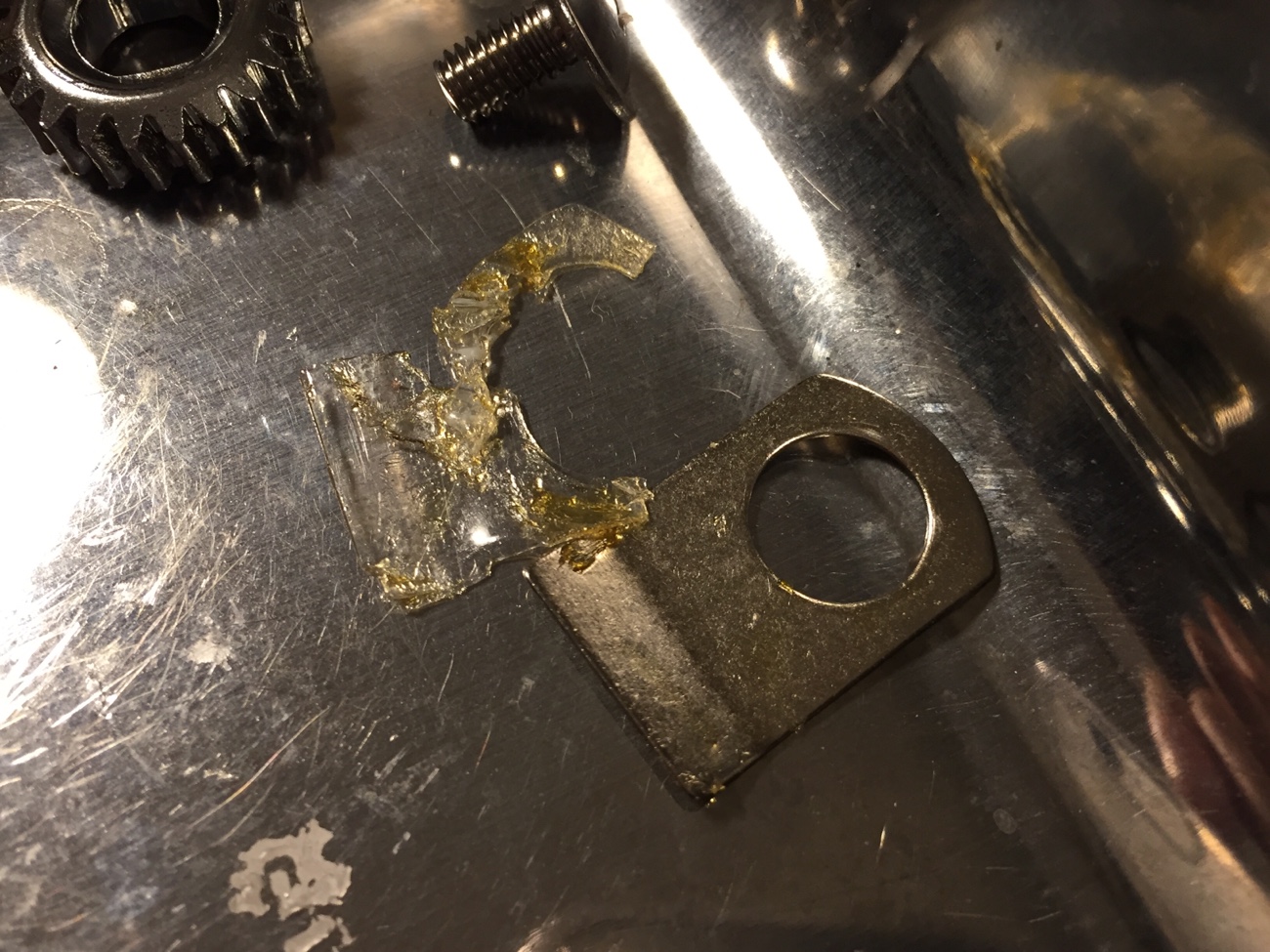

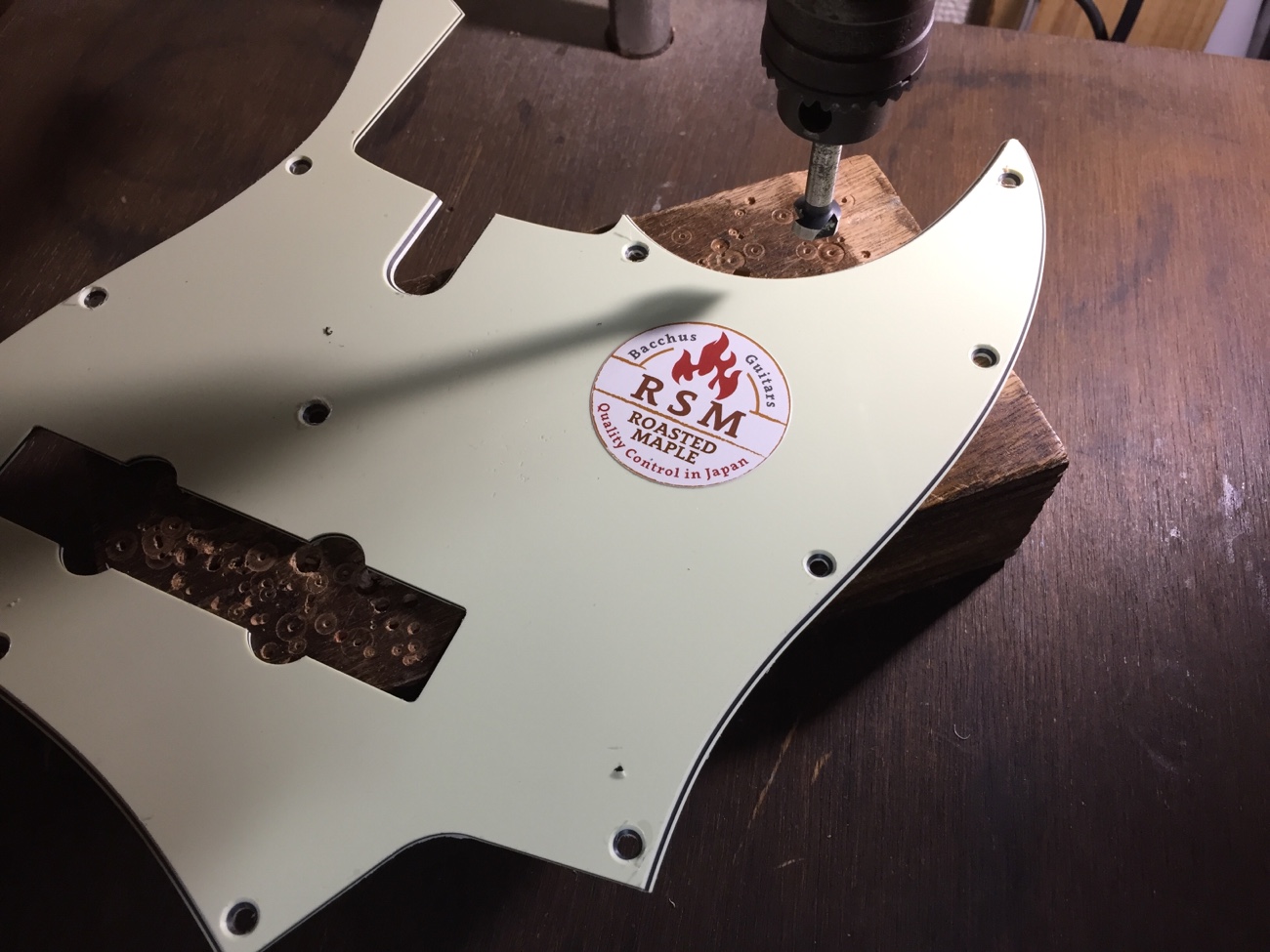

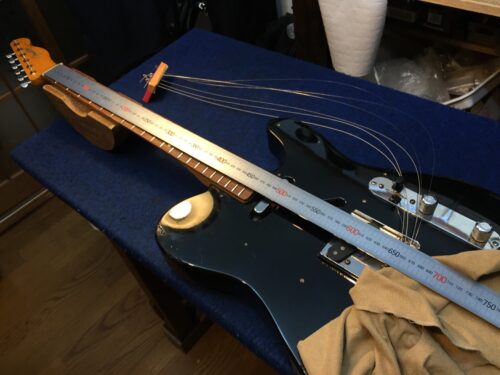

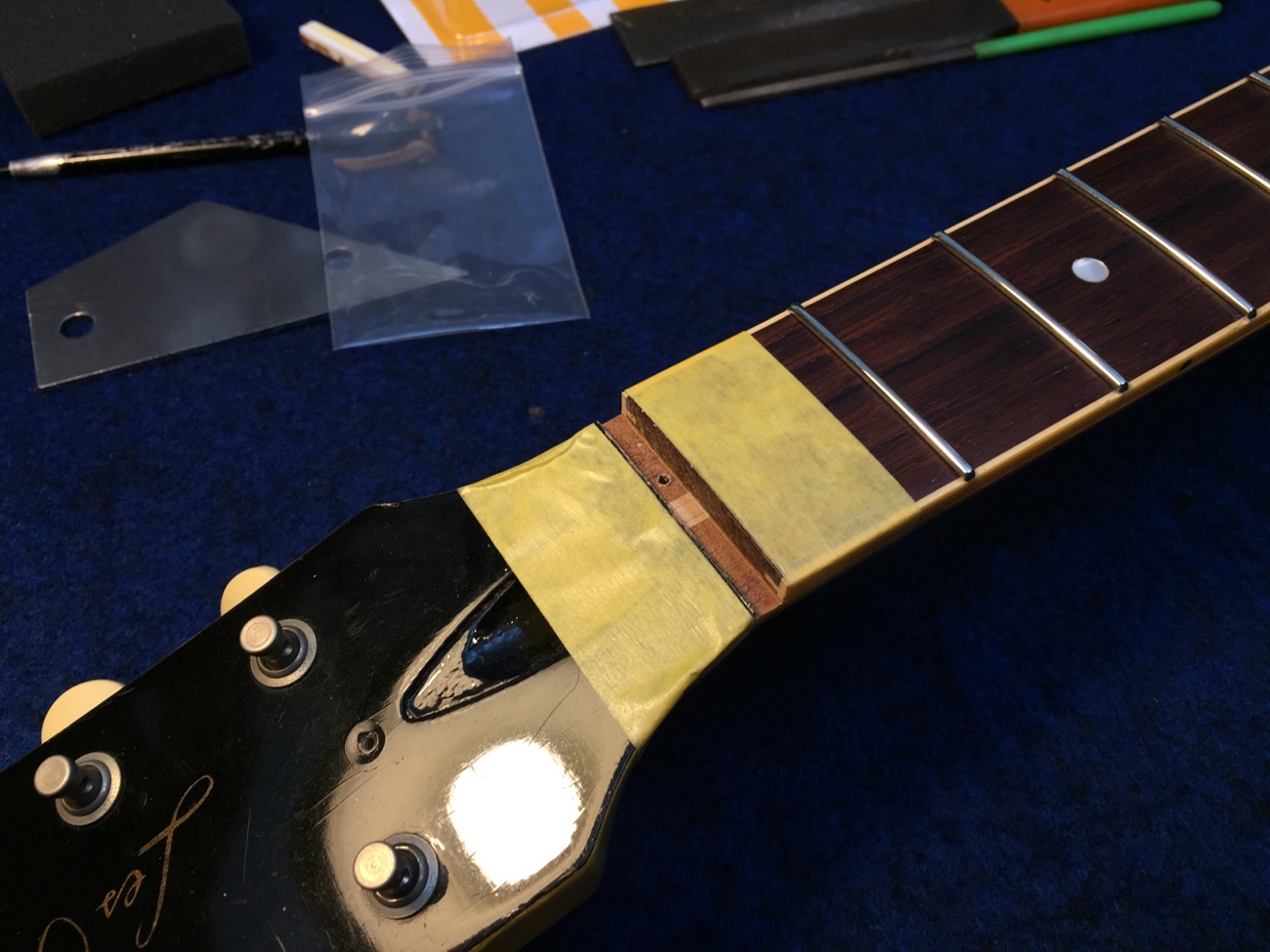

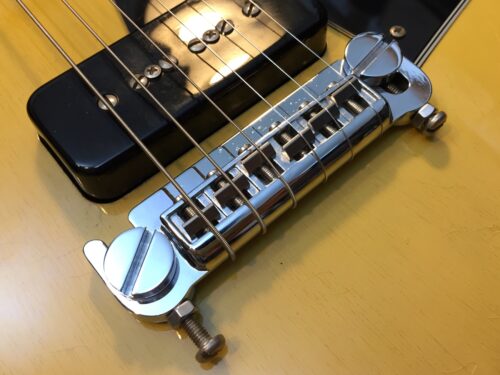

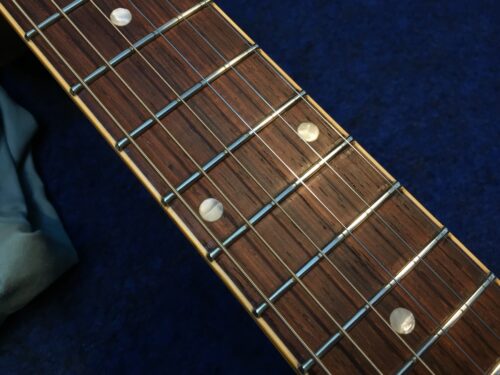

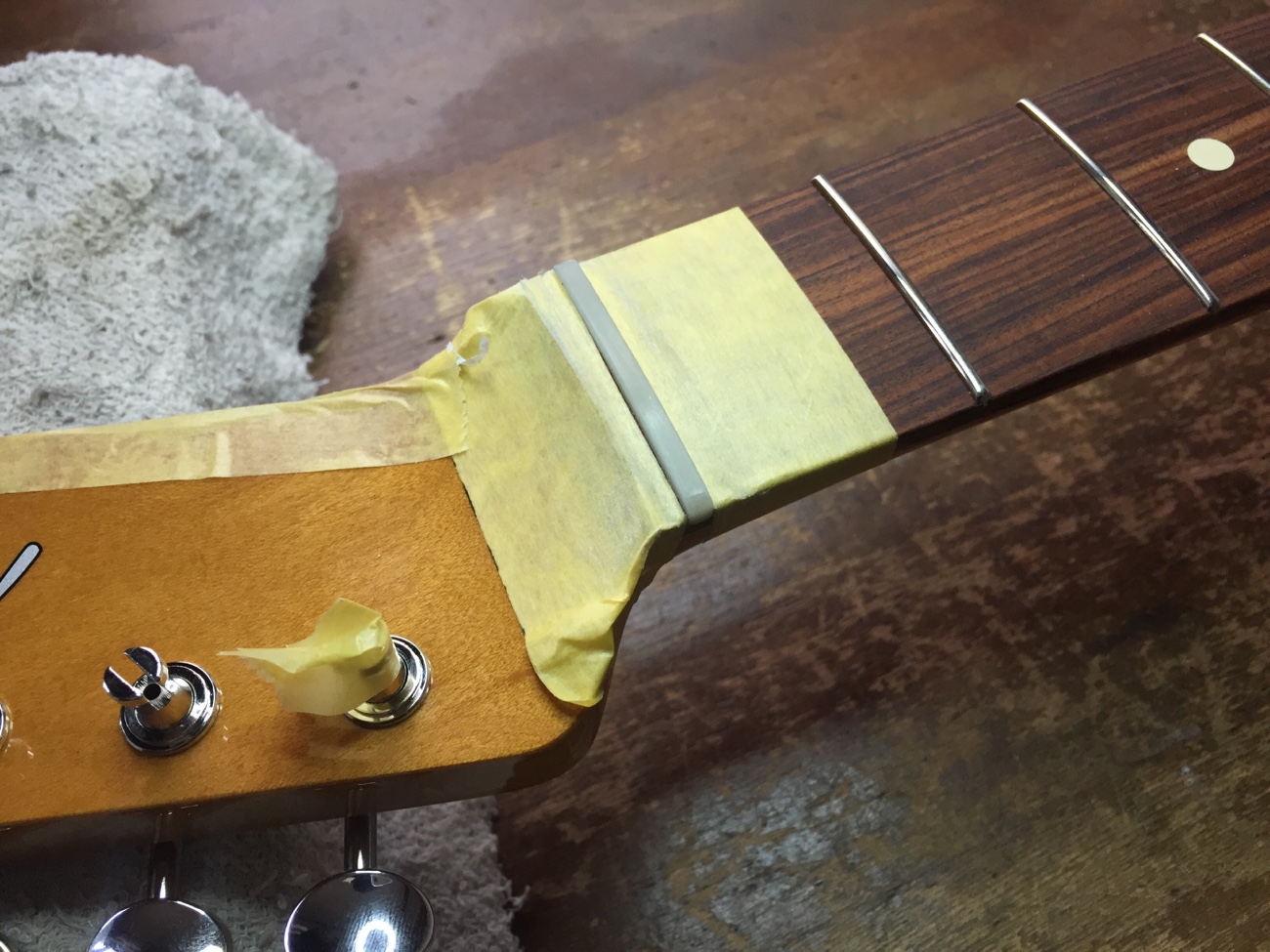

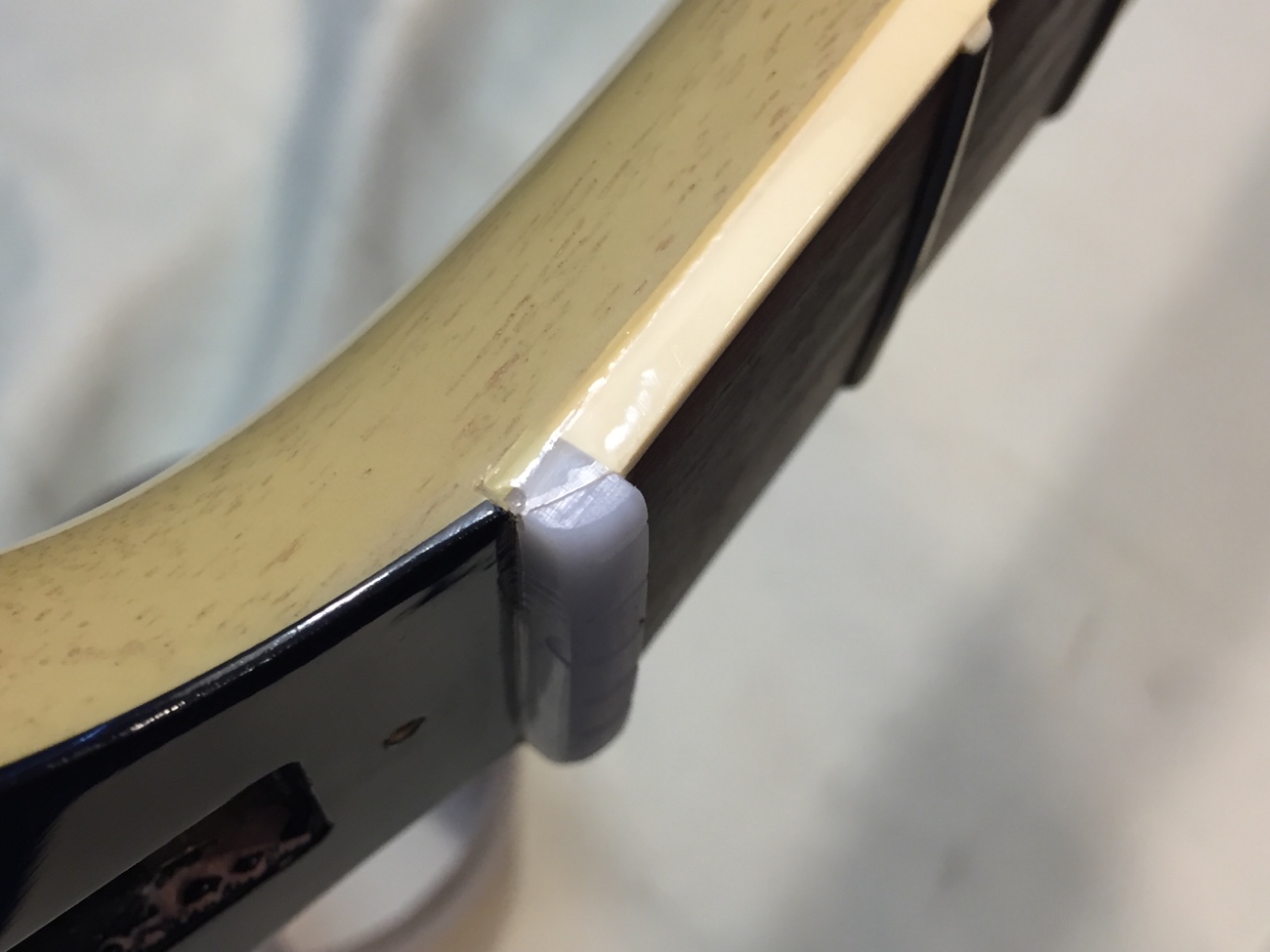

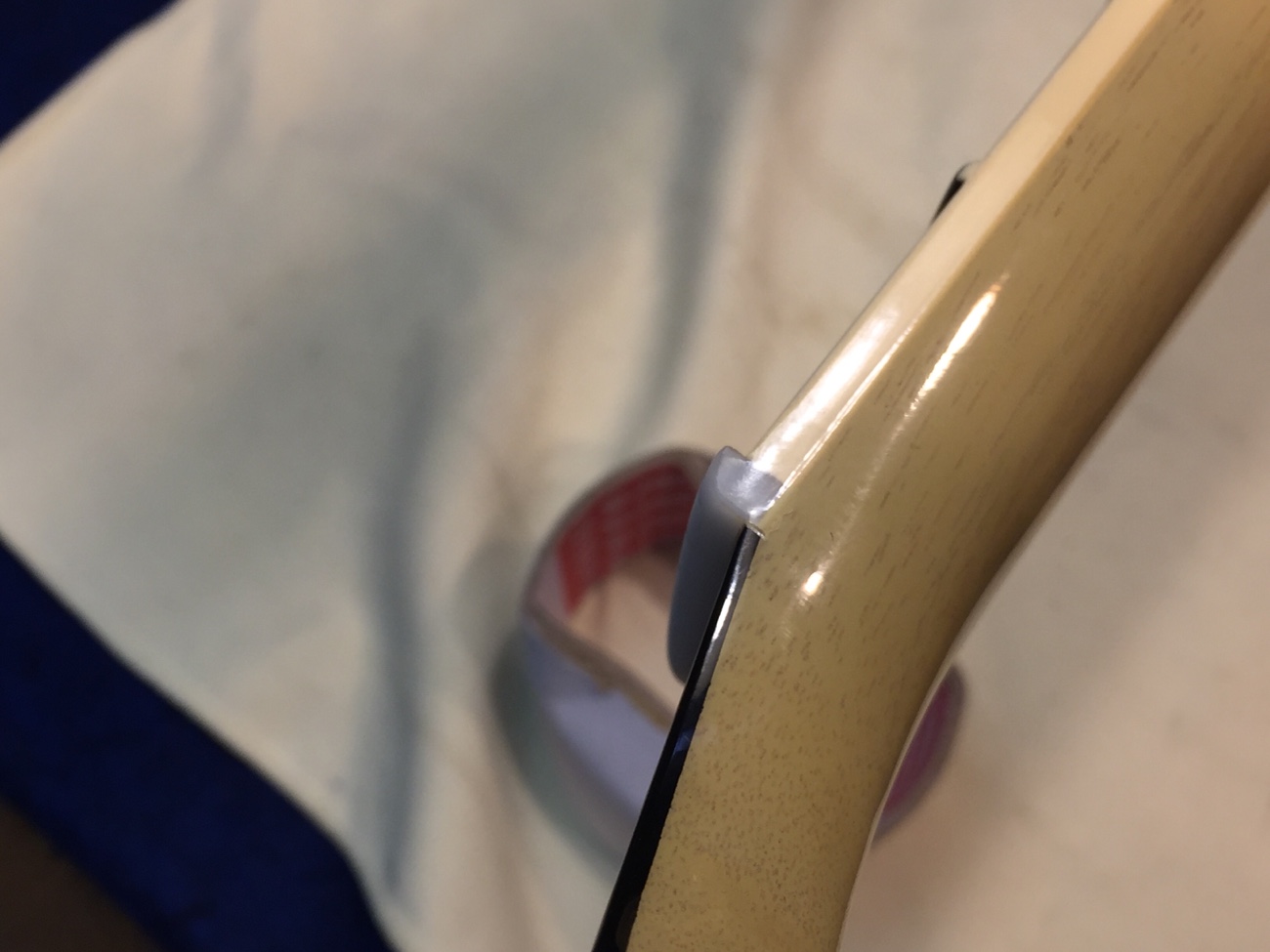

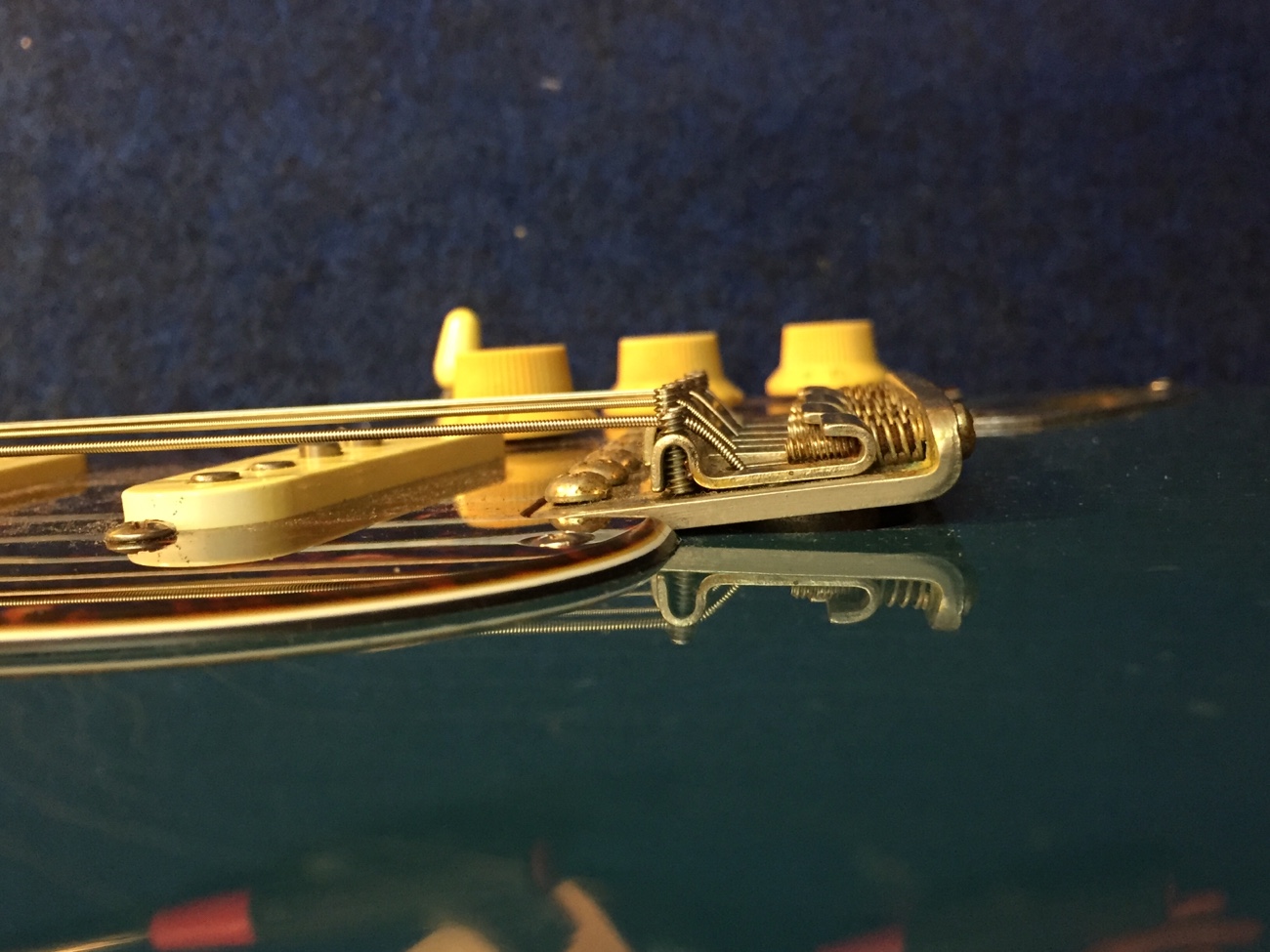

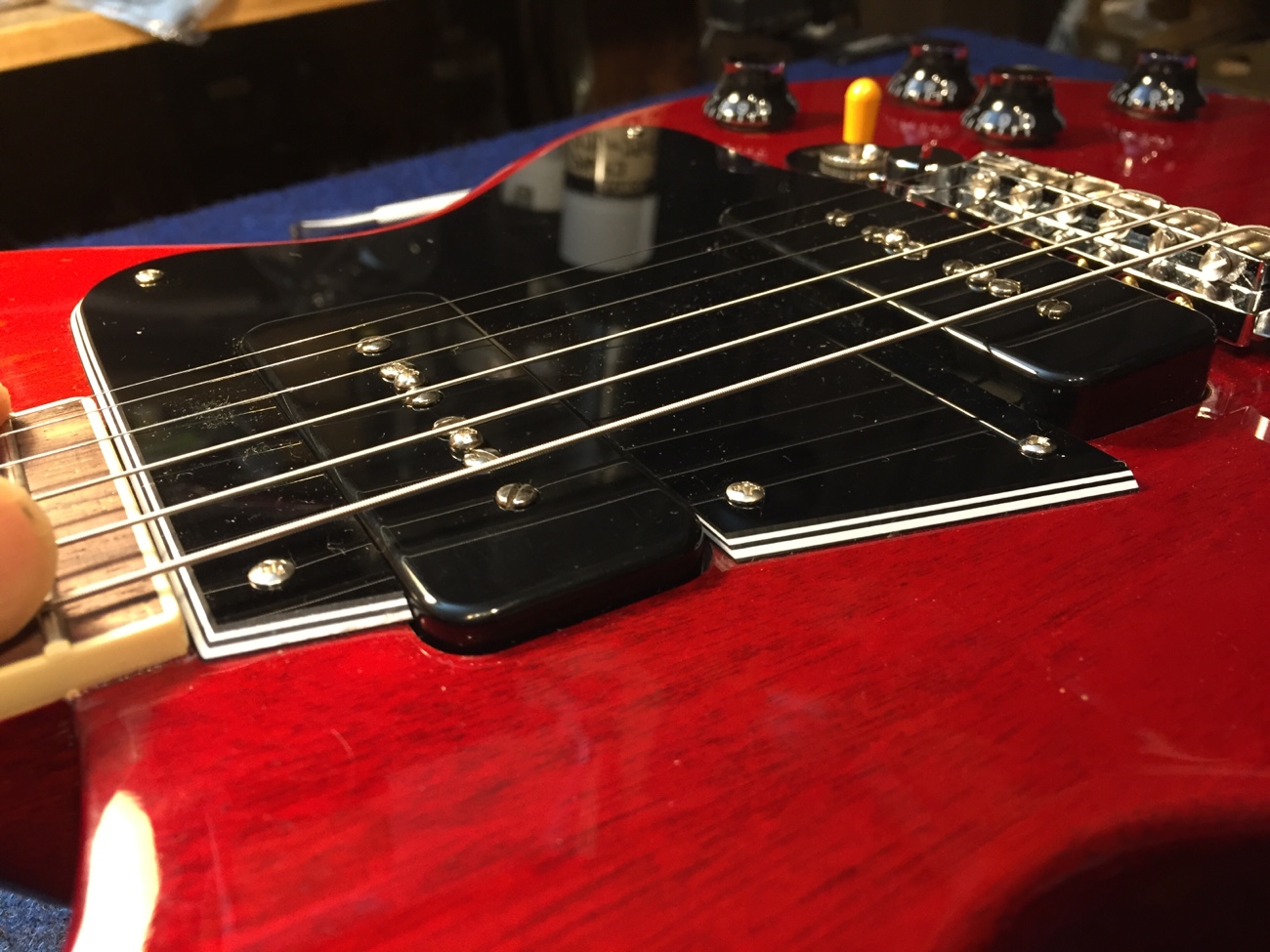

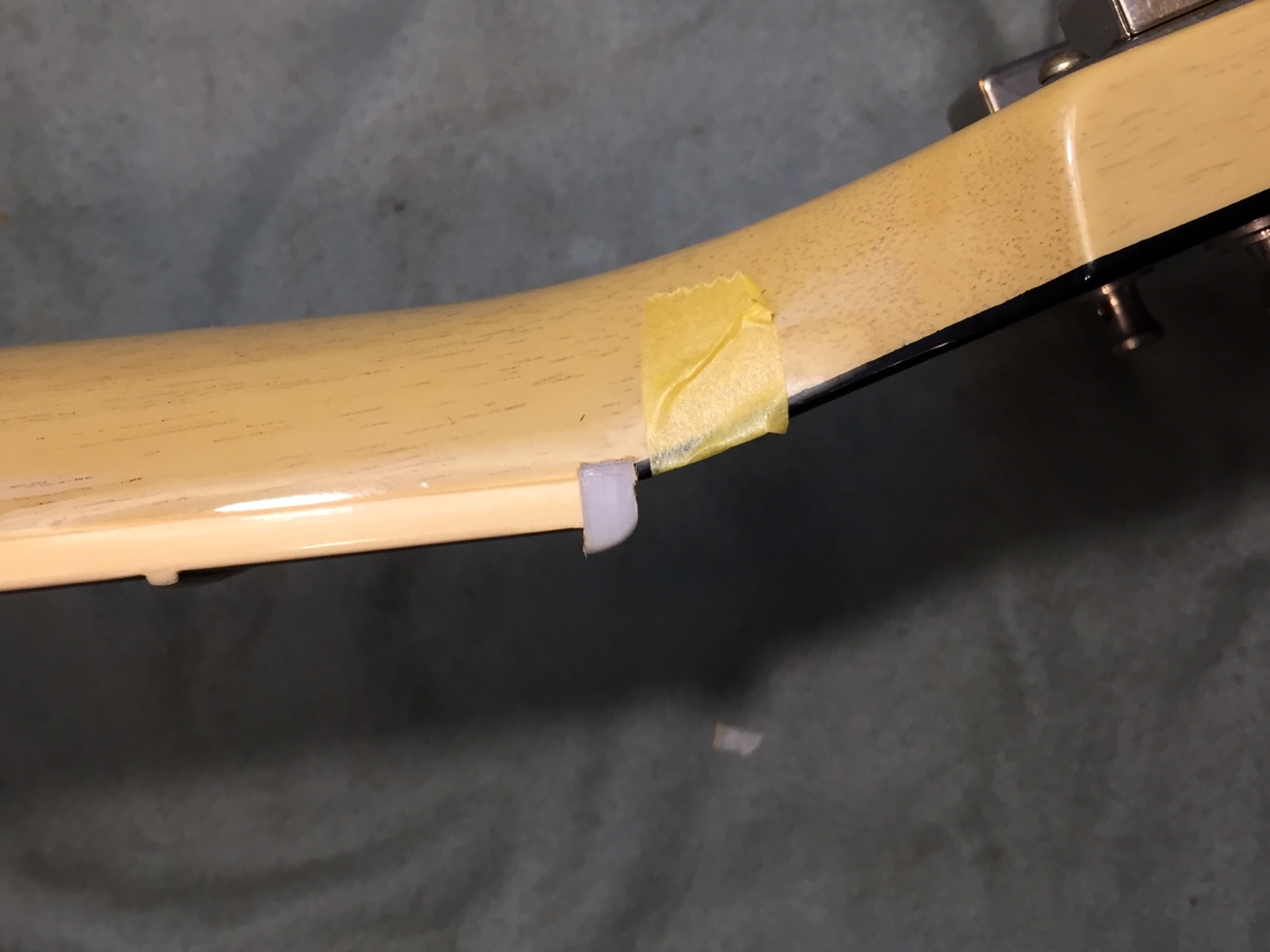

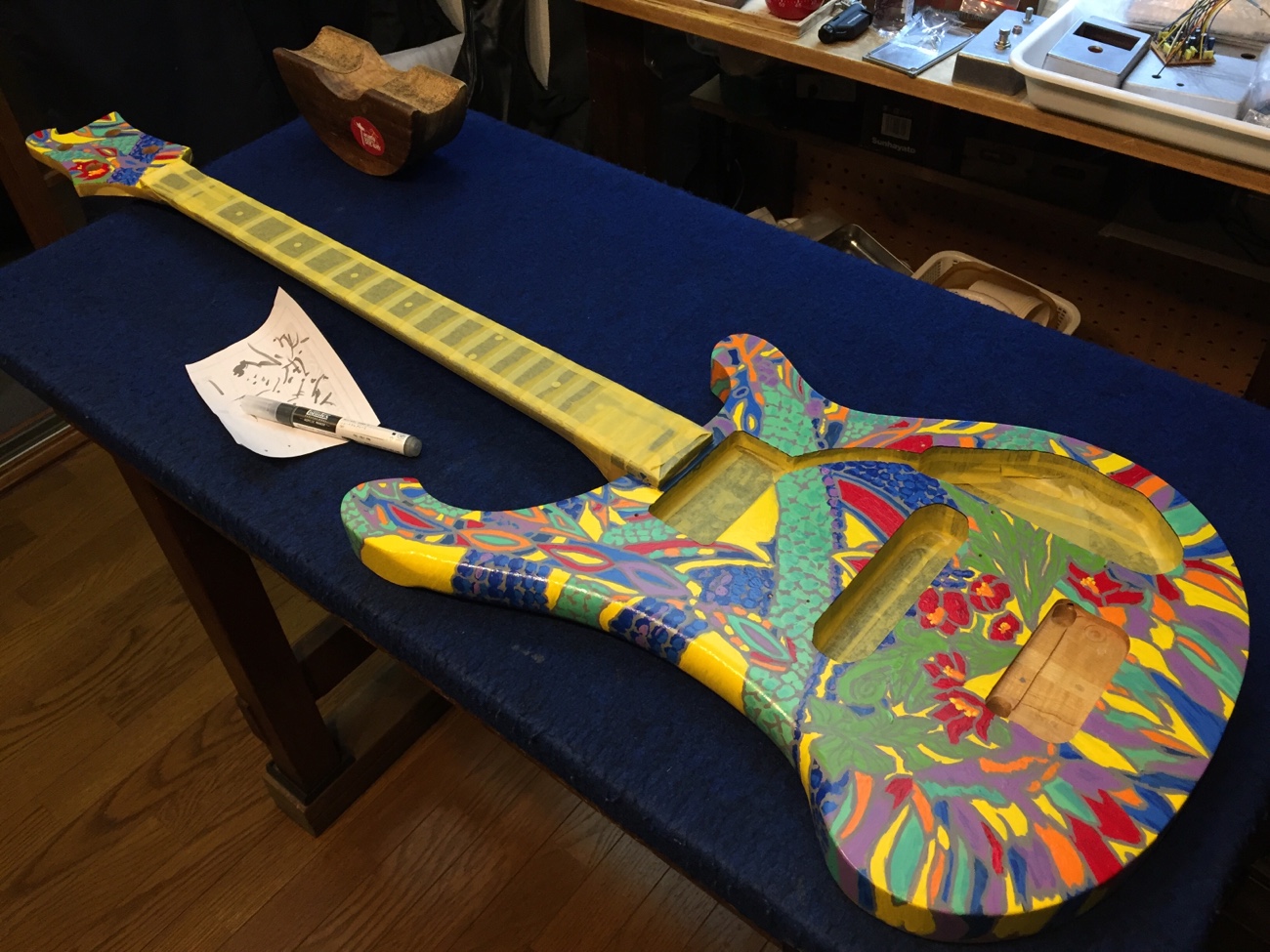

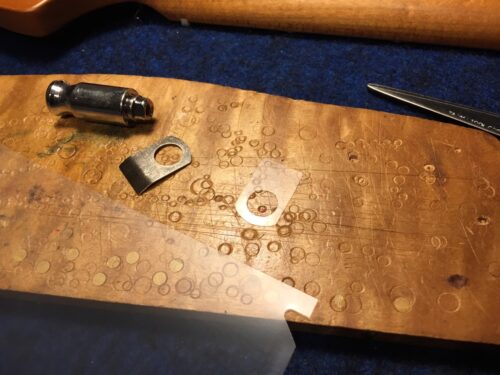

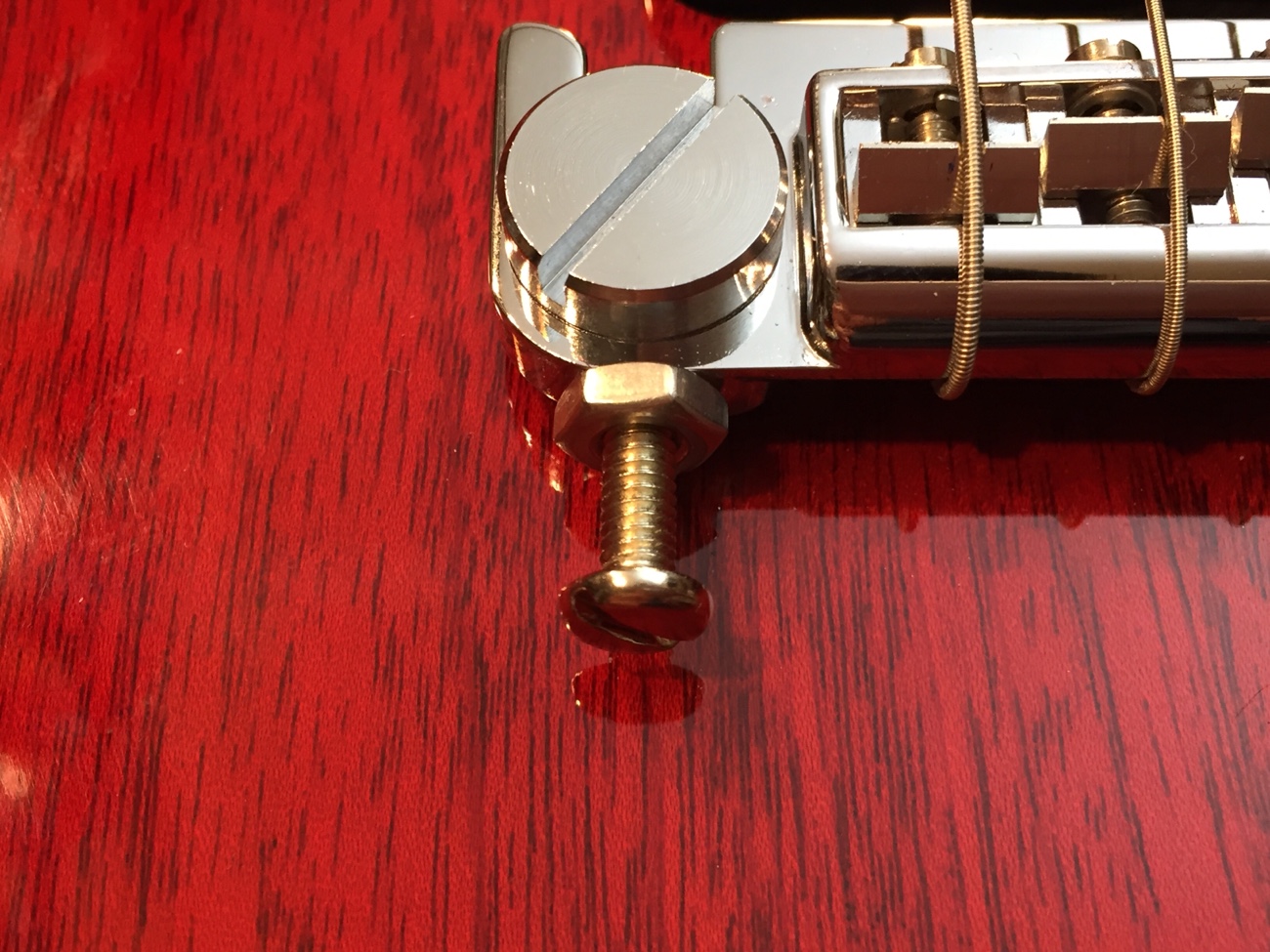

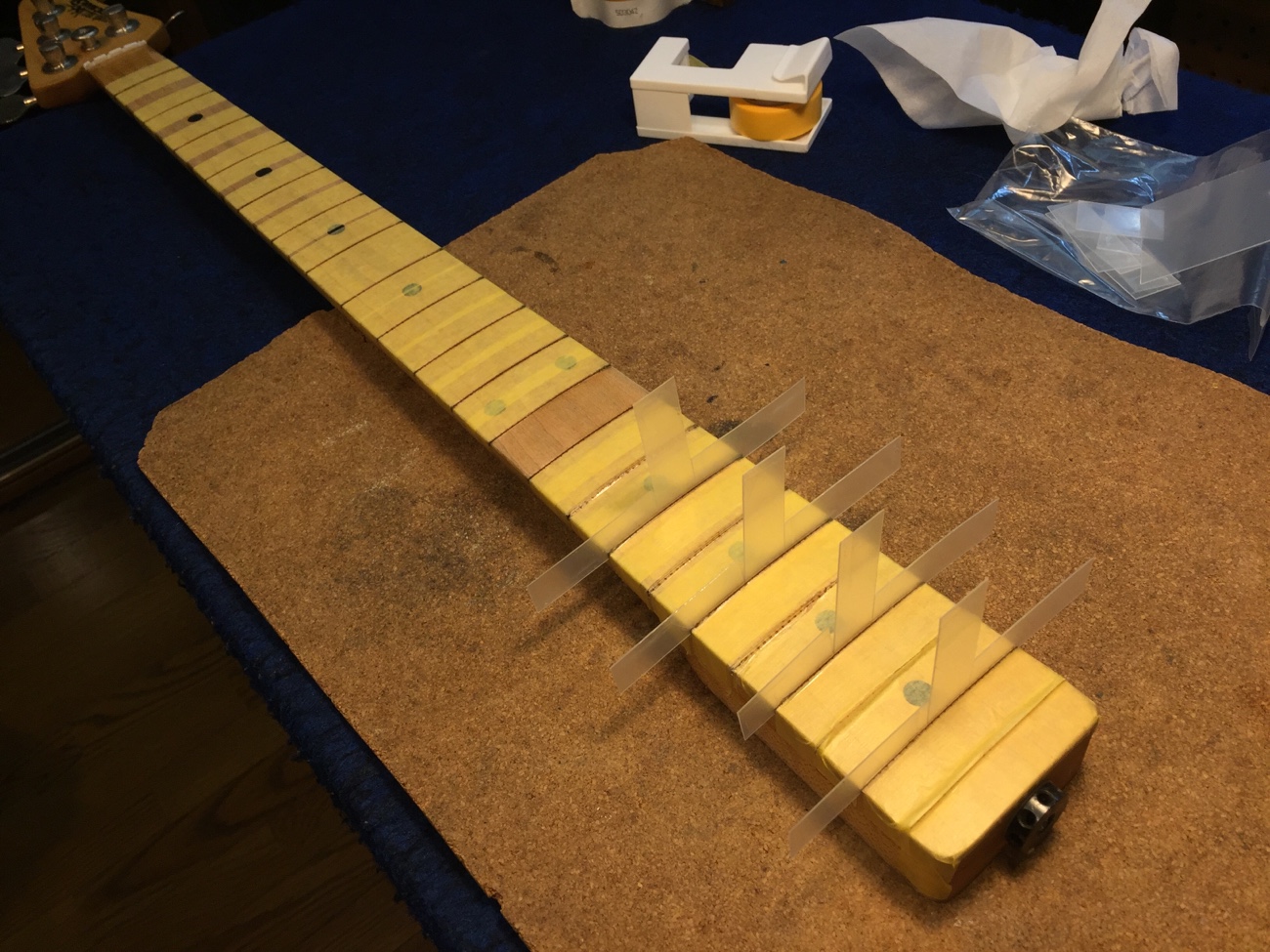

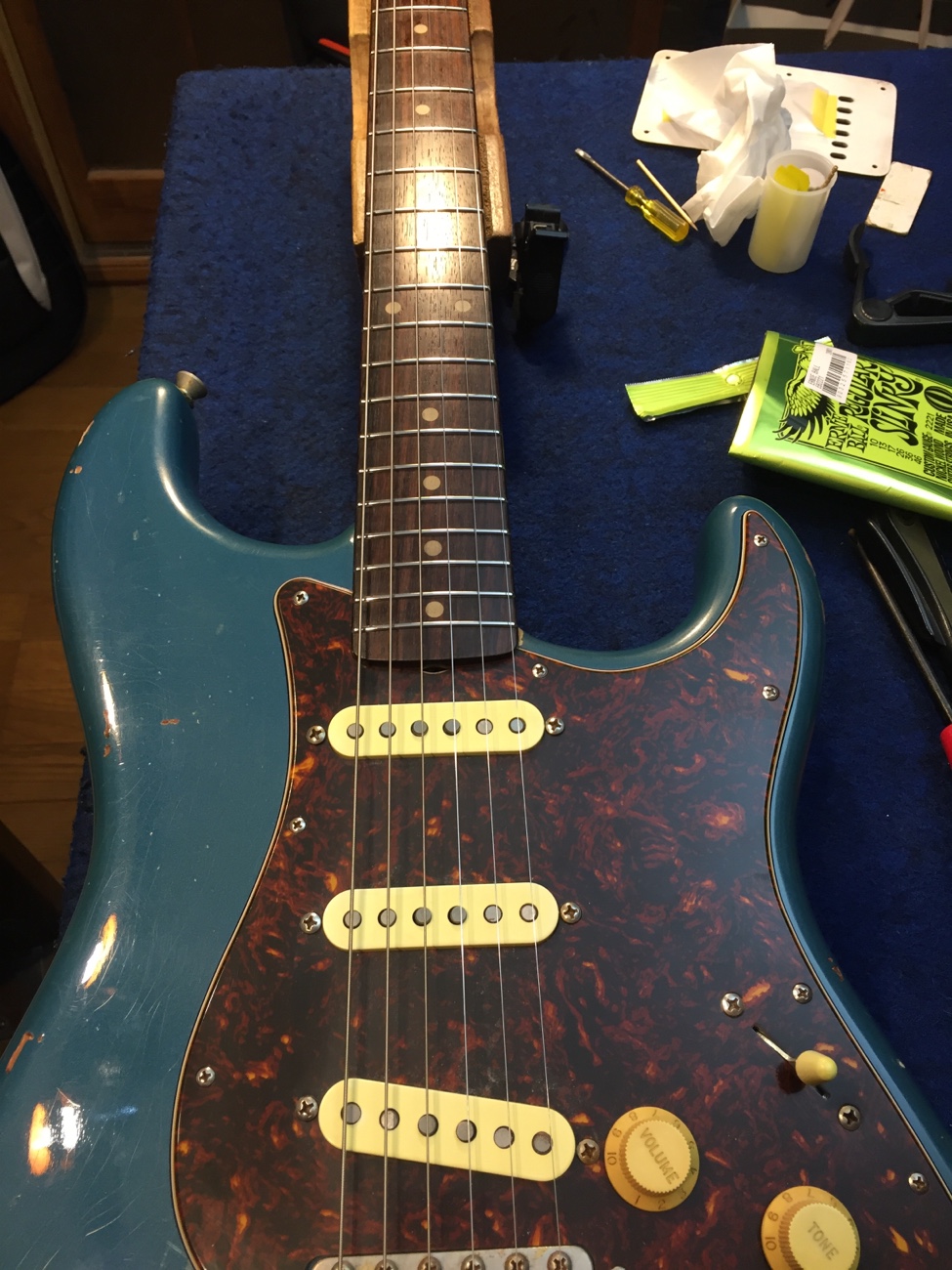

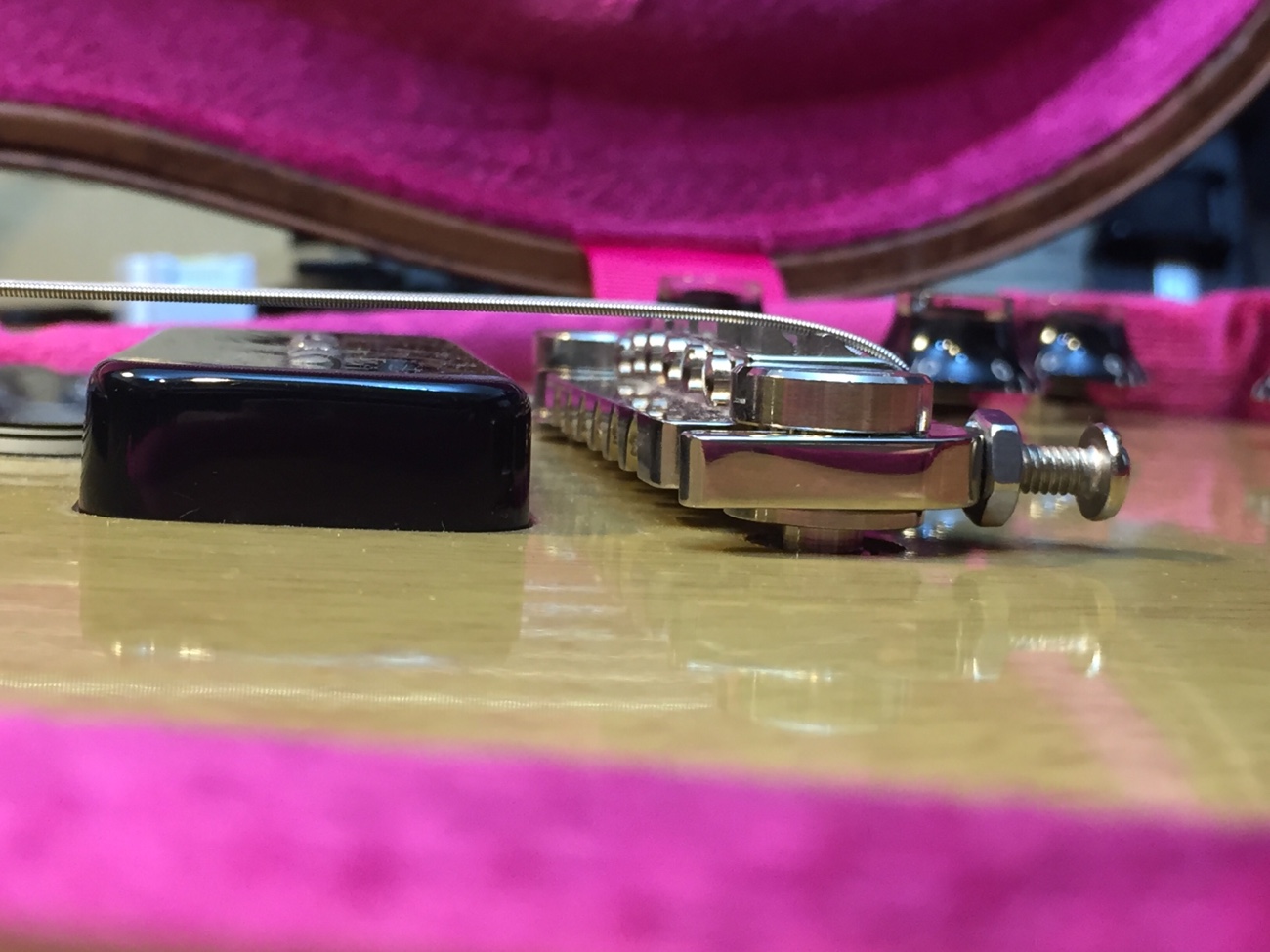

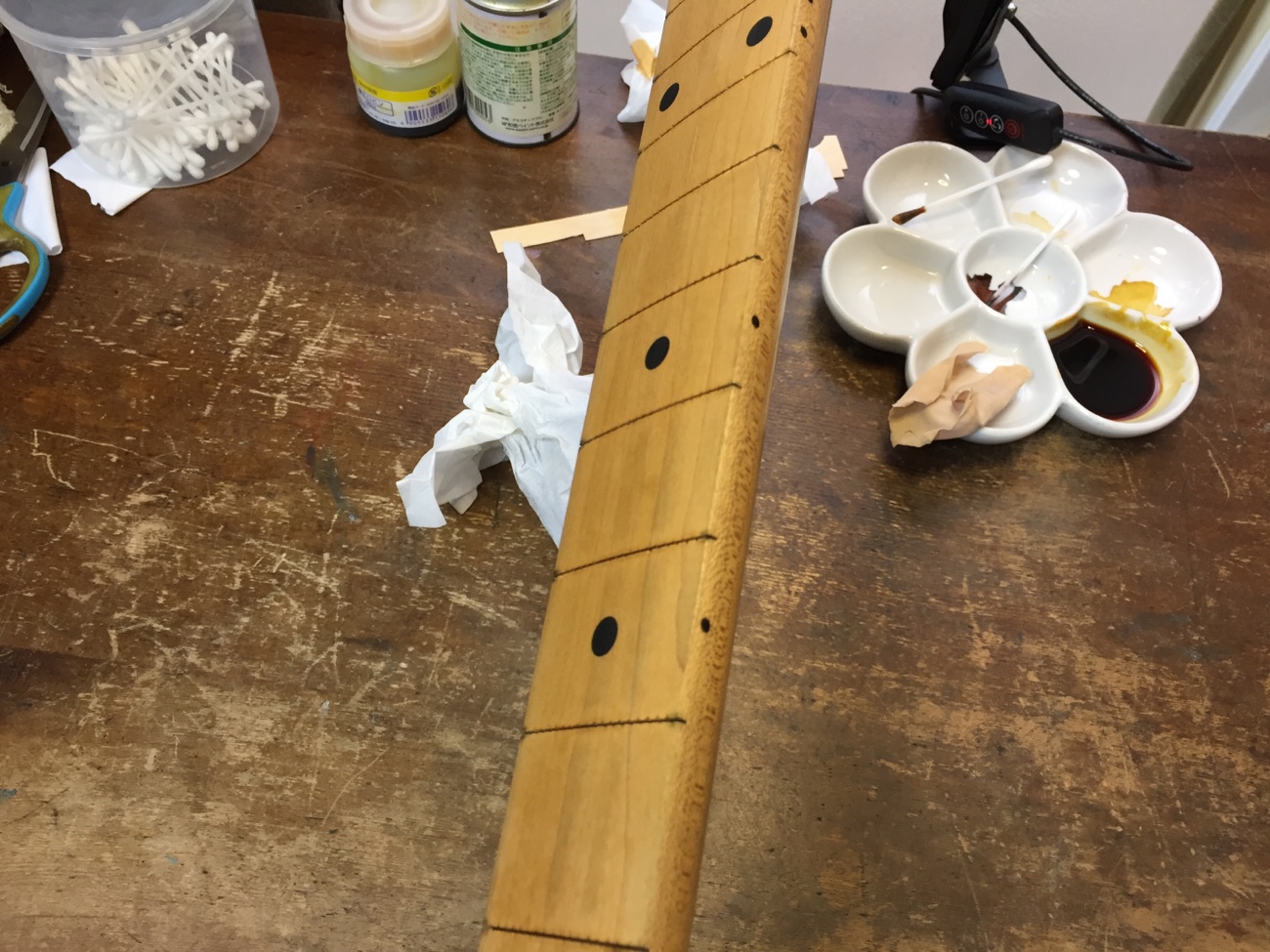

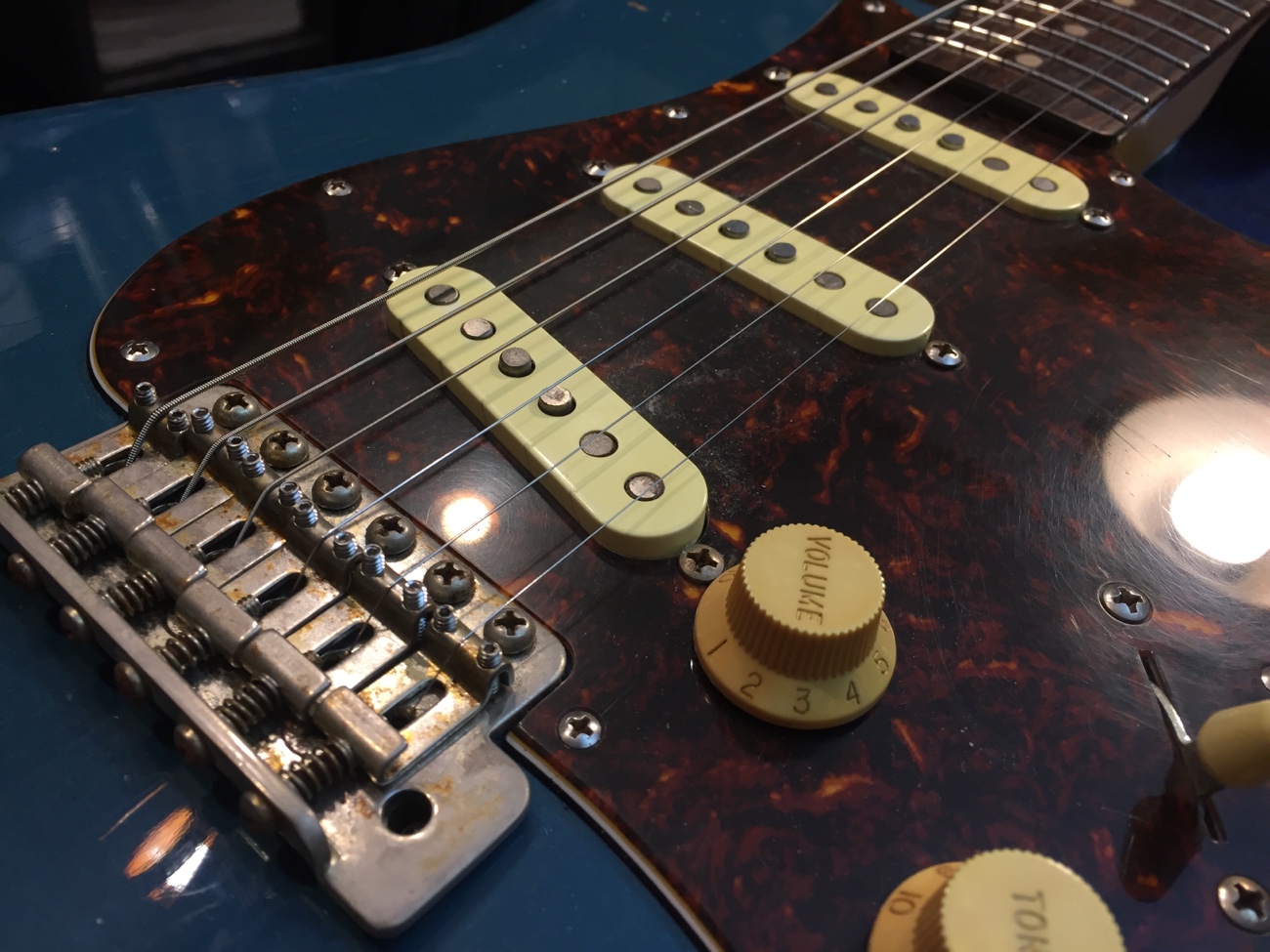

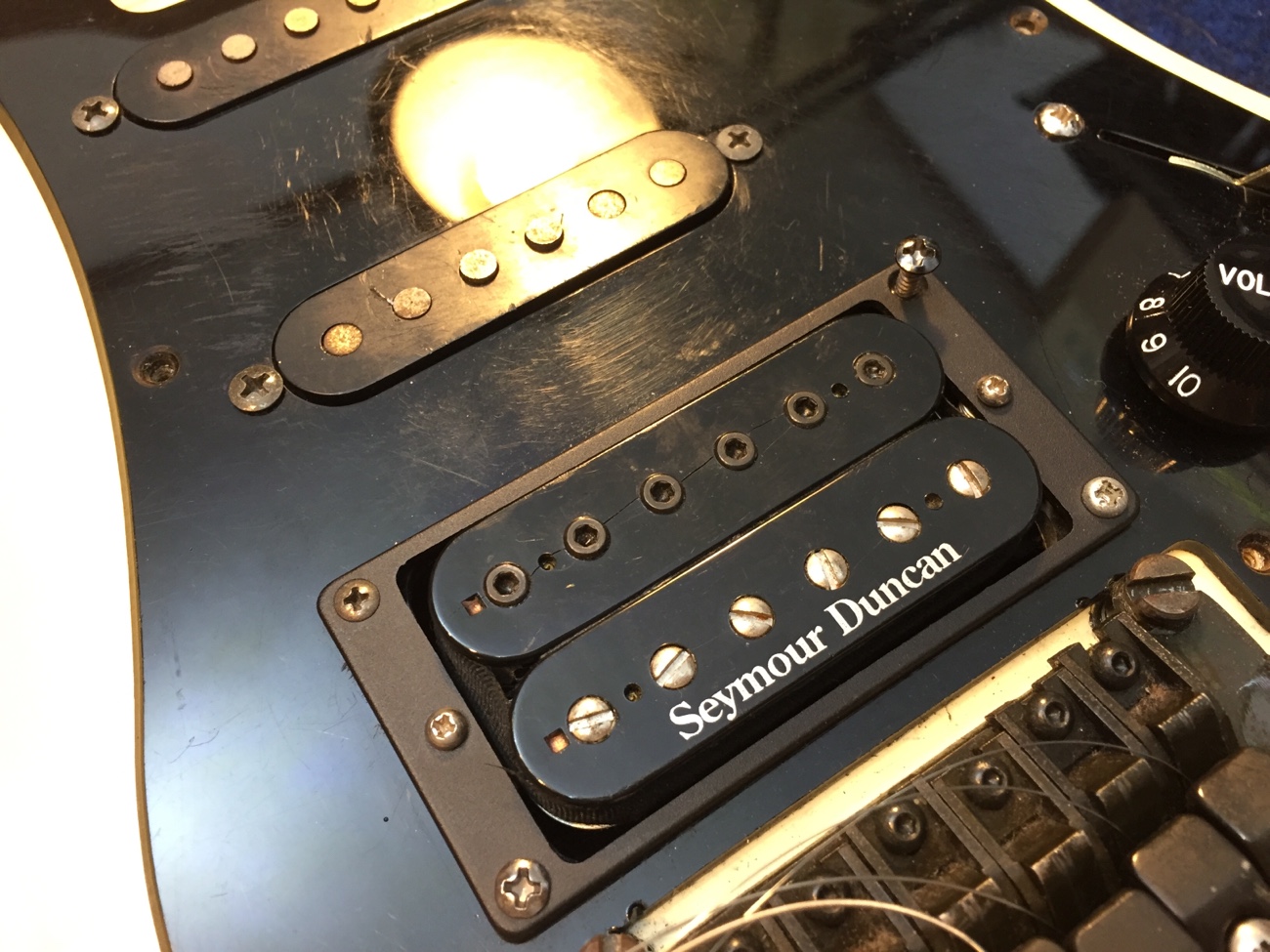

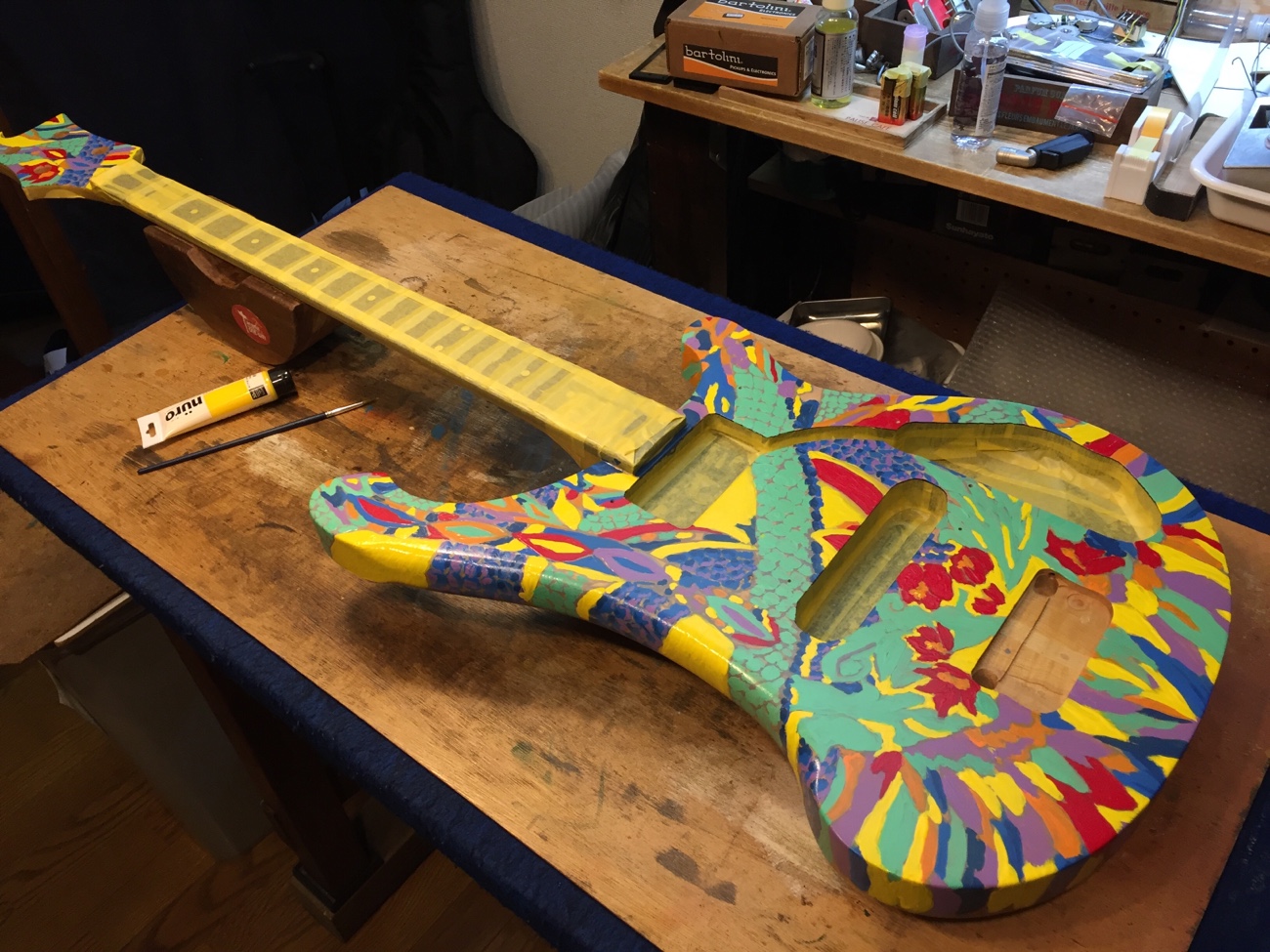

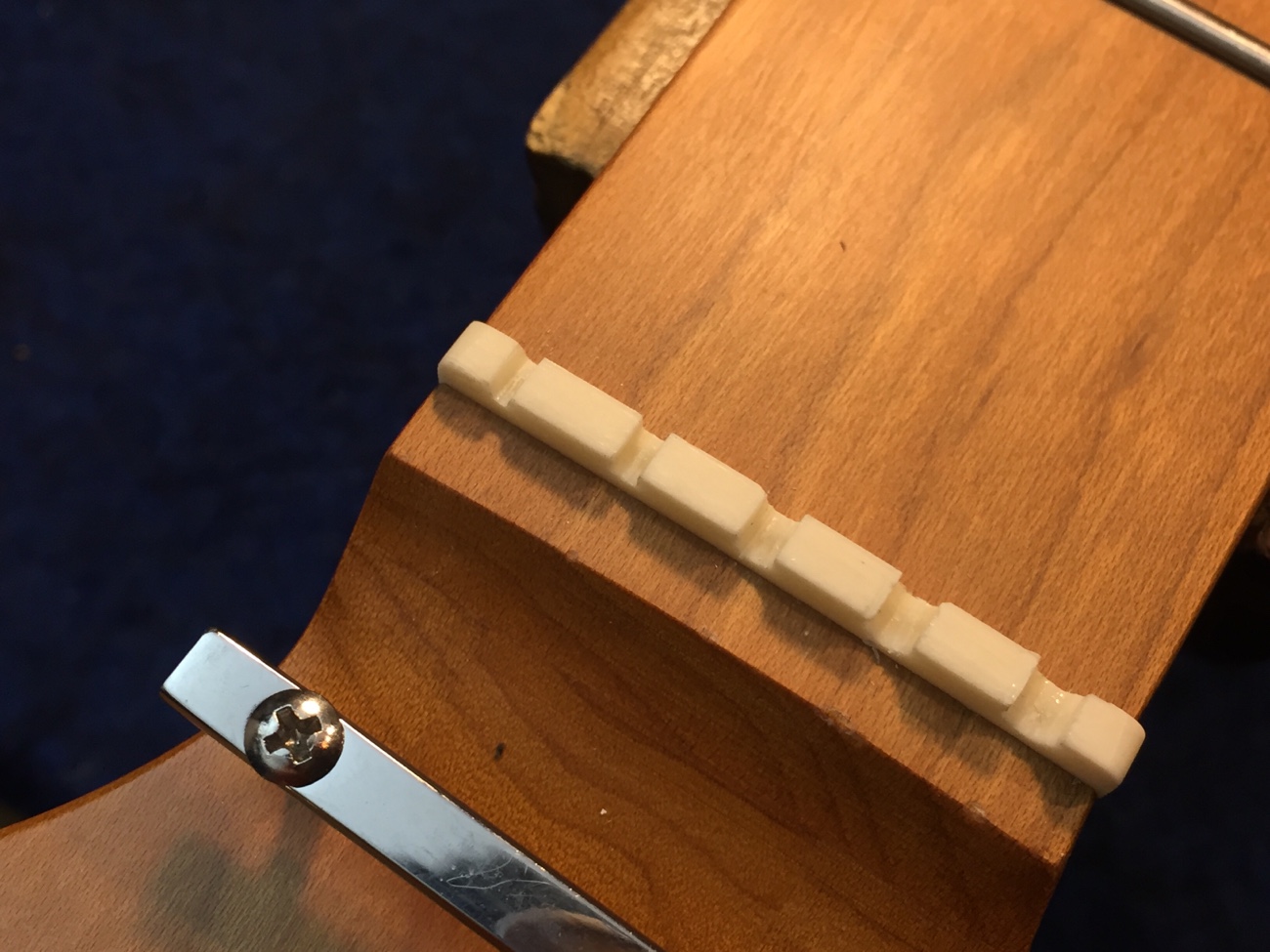

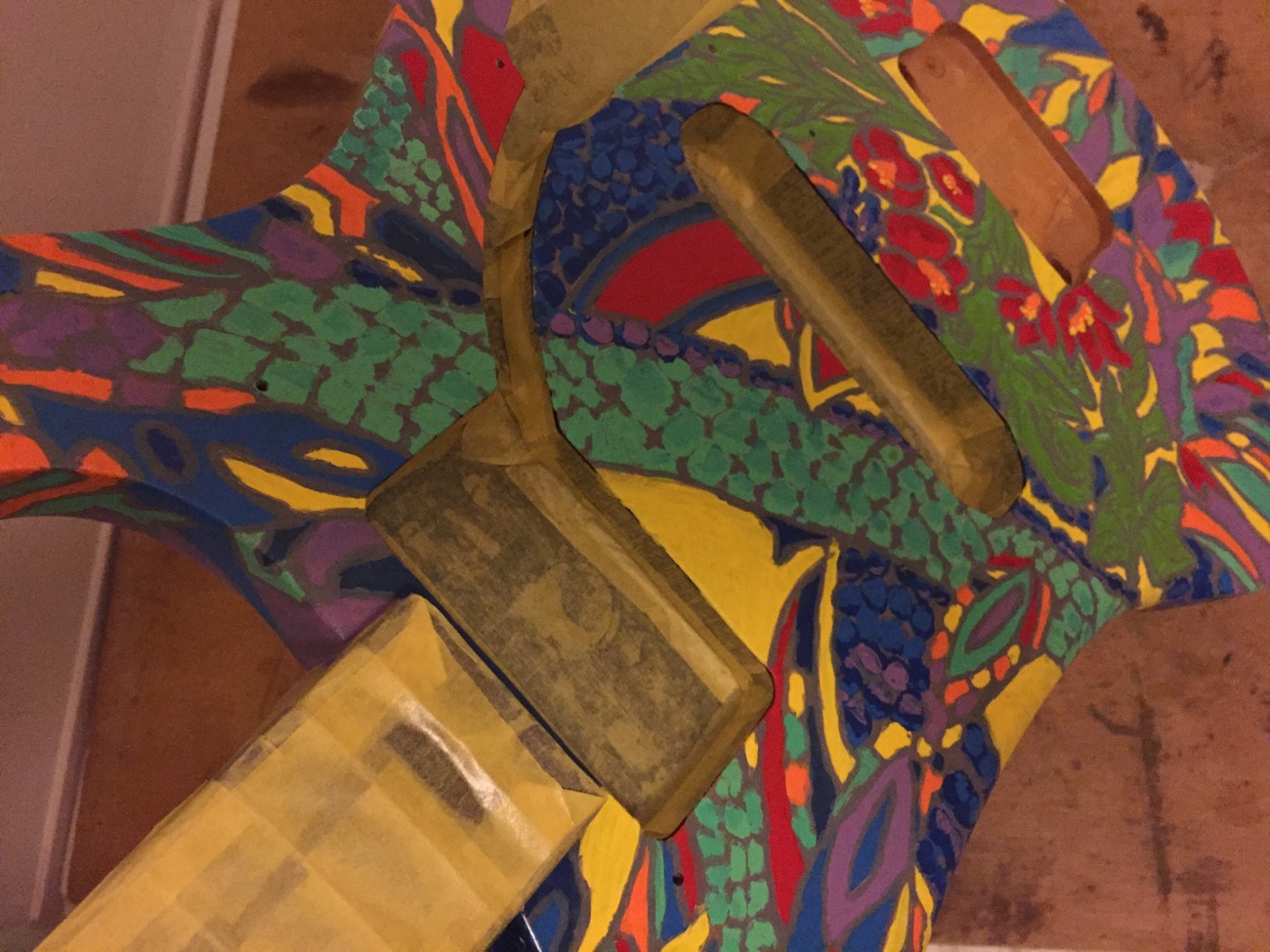

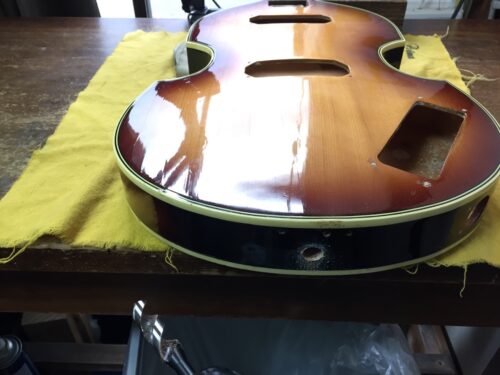

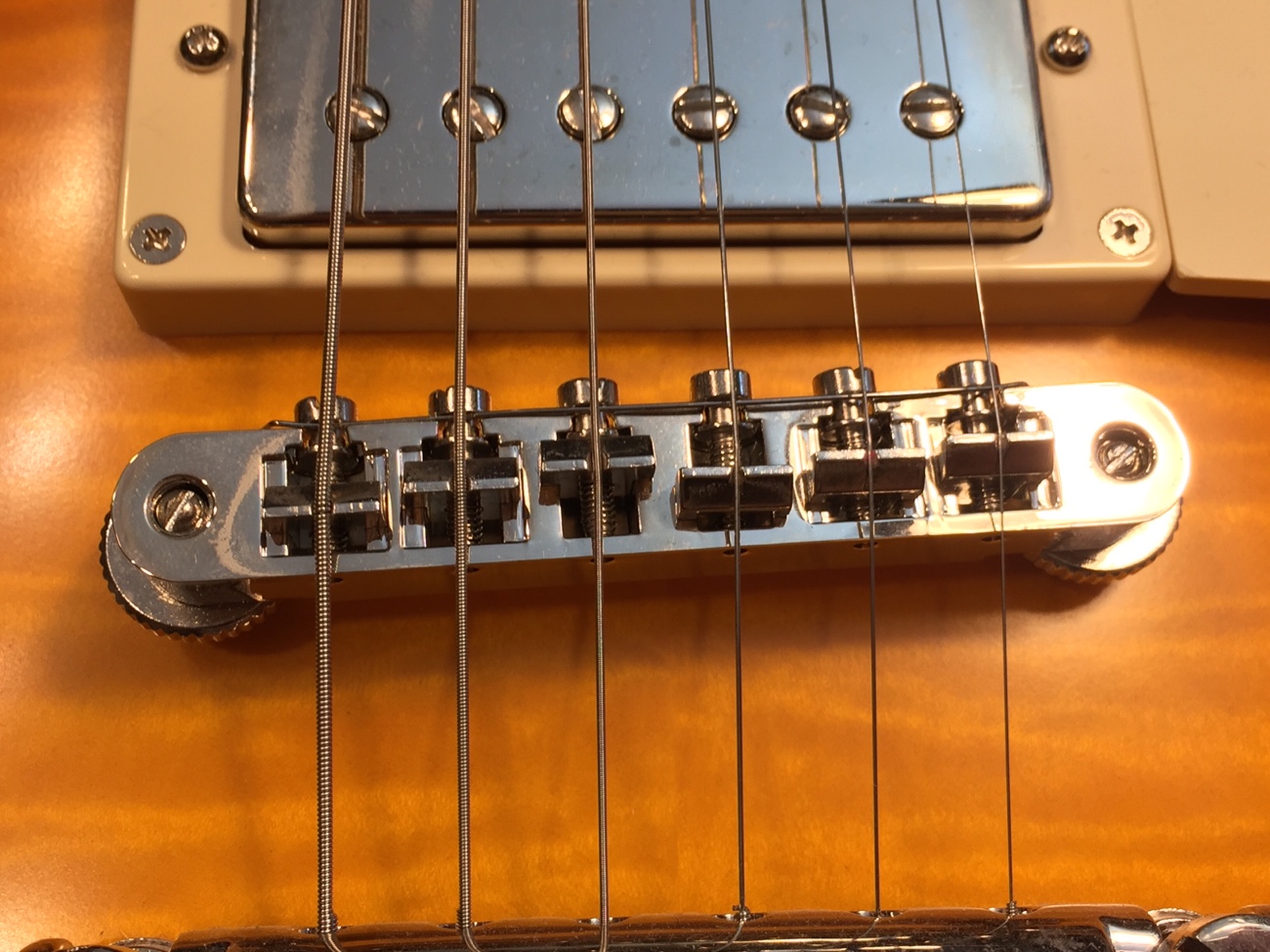

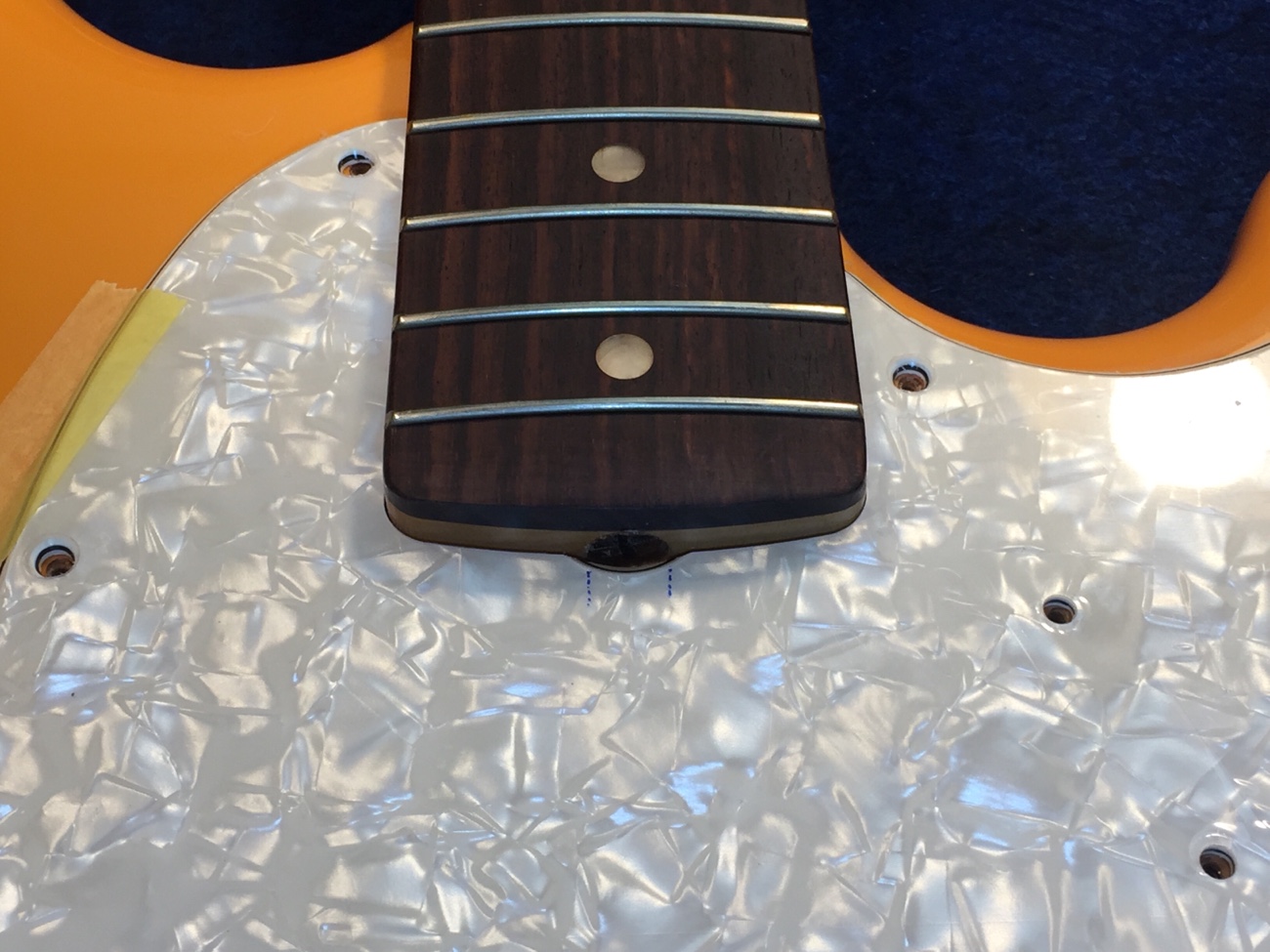

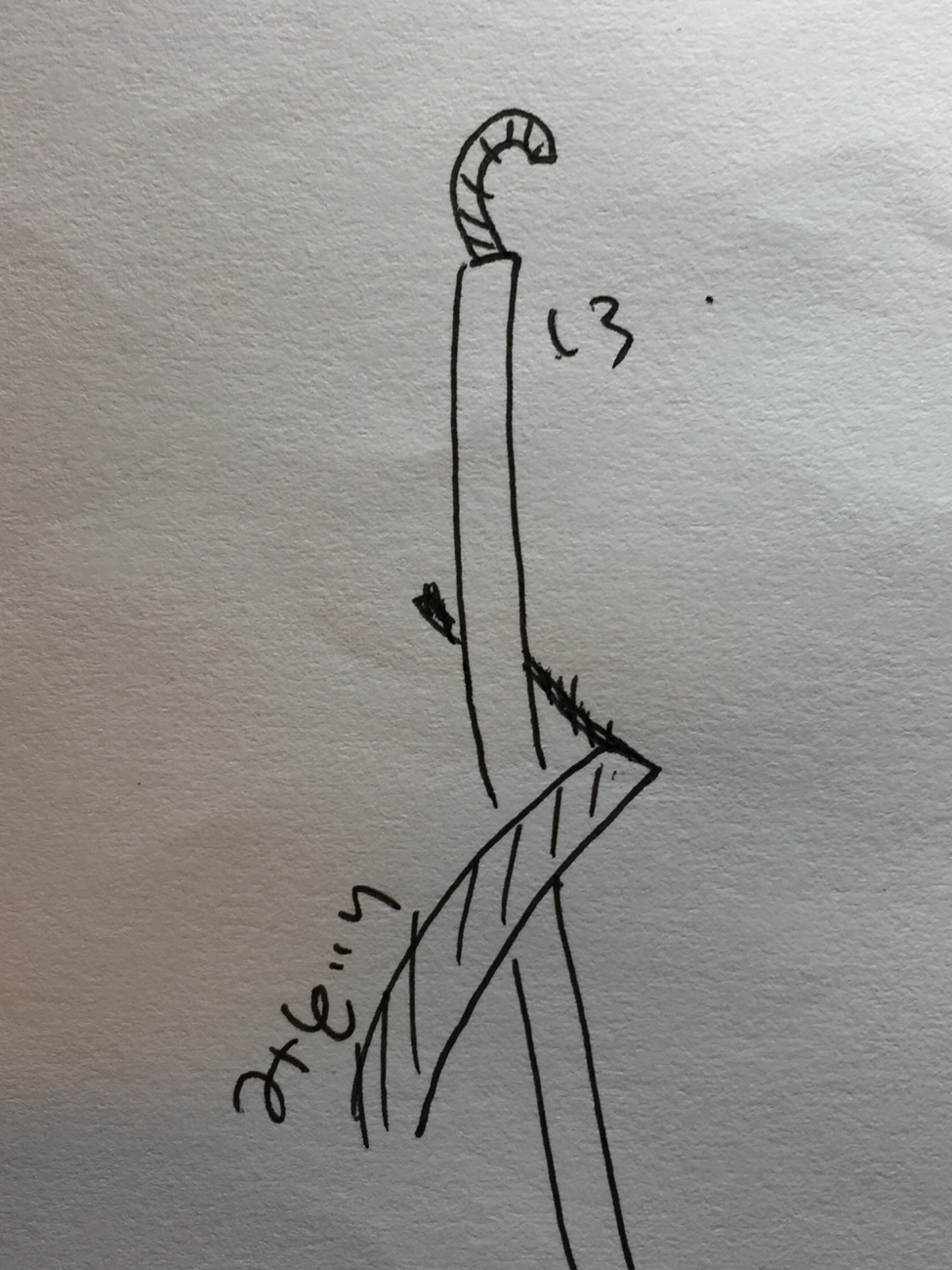

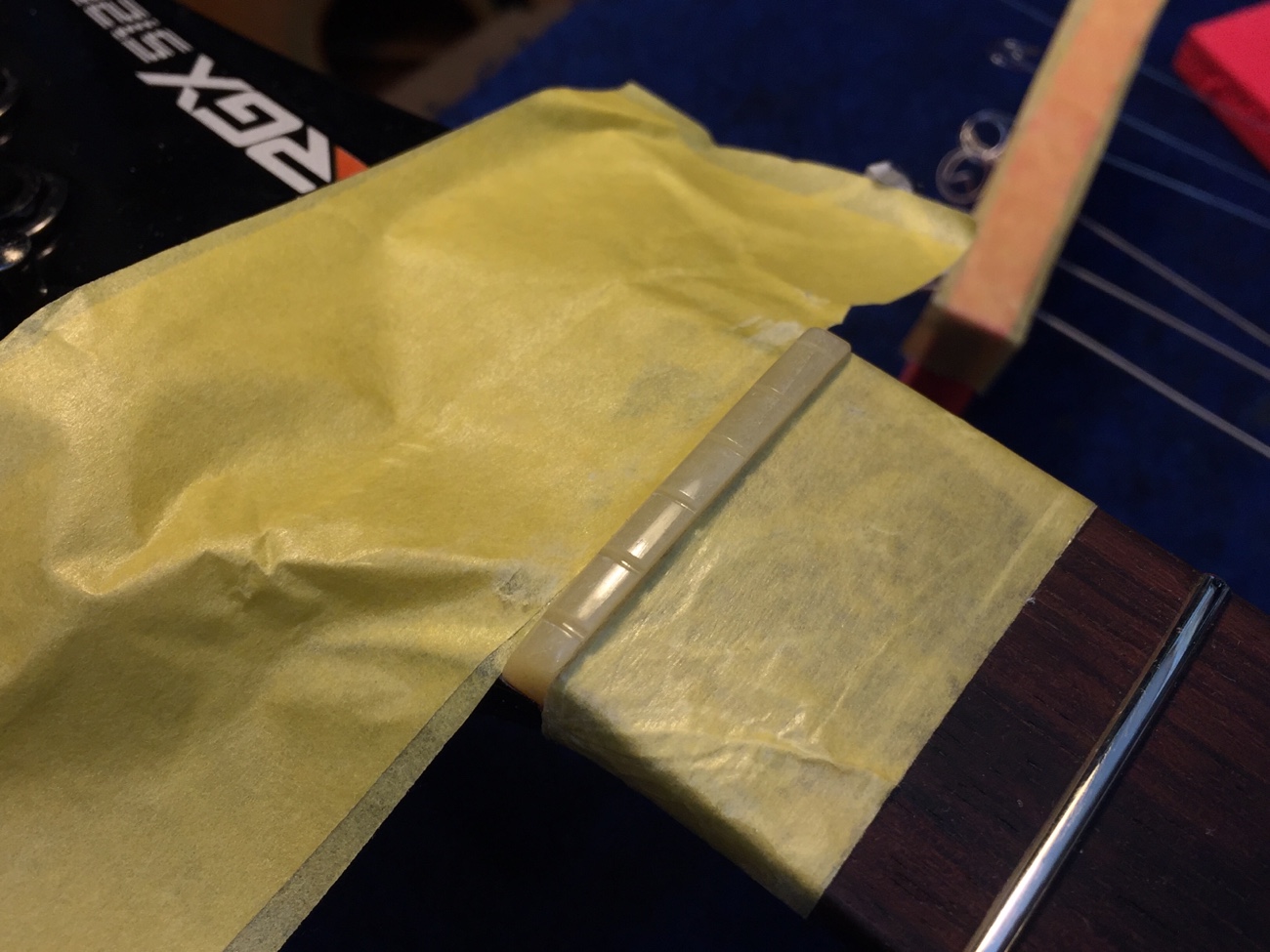

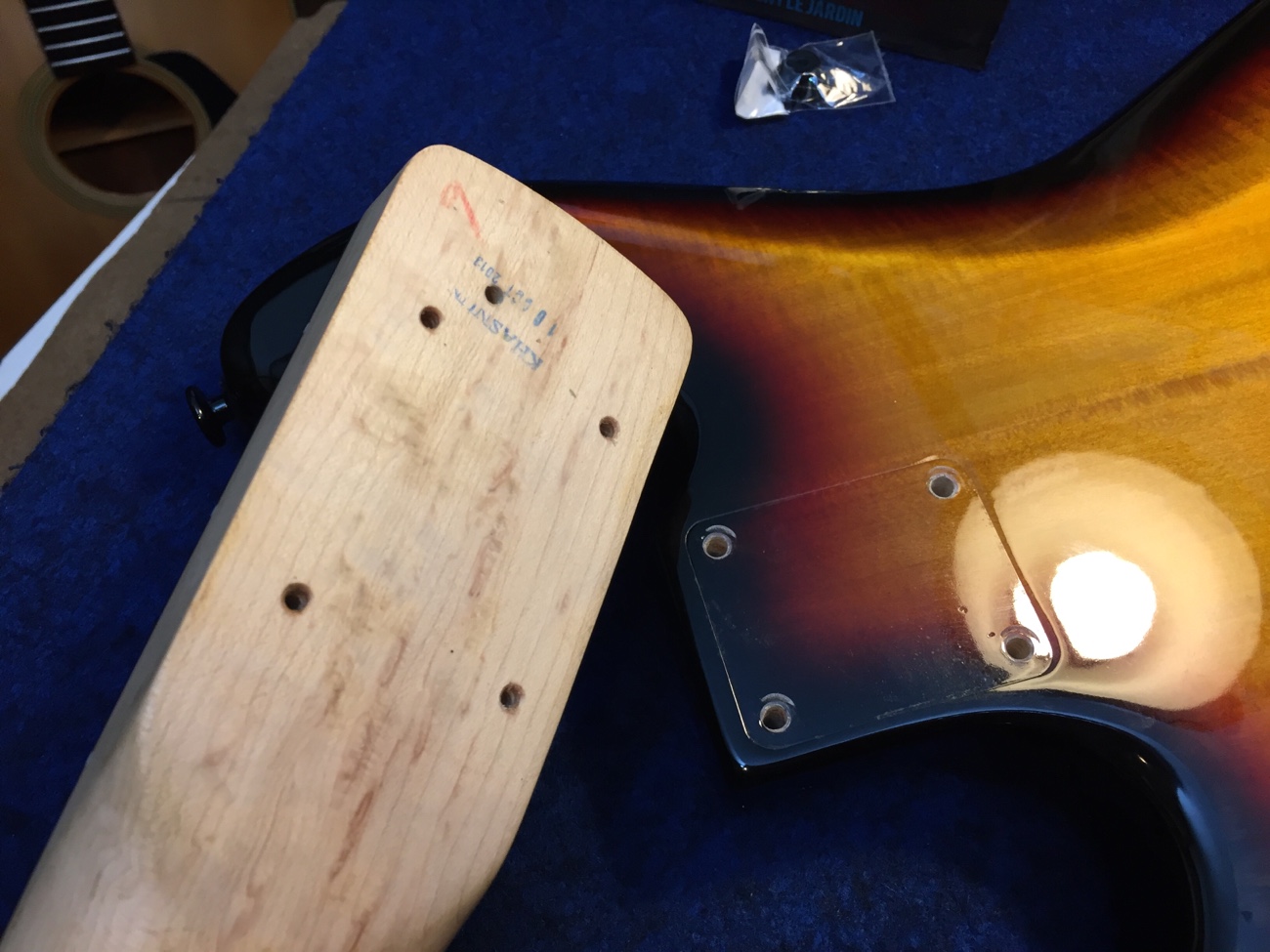

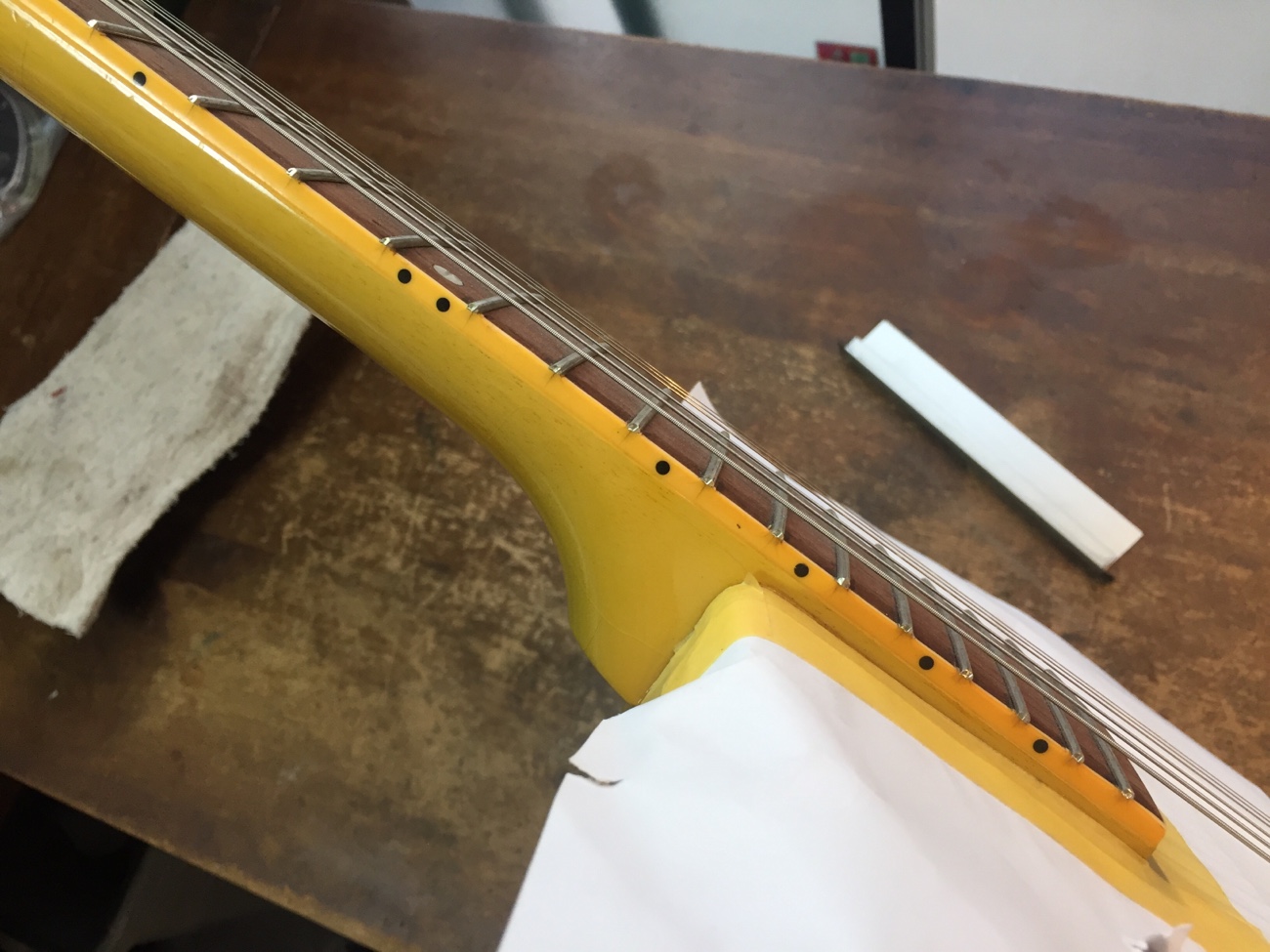

縮んだ指板のラインに合わせてメイプル側を削ったので、再塗装していきます。

今日も湿度が高くて塗装に向かないひでしたが、天気予報を見るとずっと雨の日が続くので、家中のエアコンで室温と湿度を下げて何とかなりました。

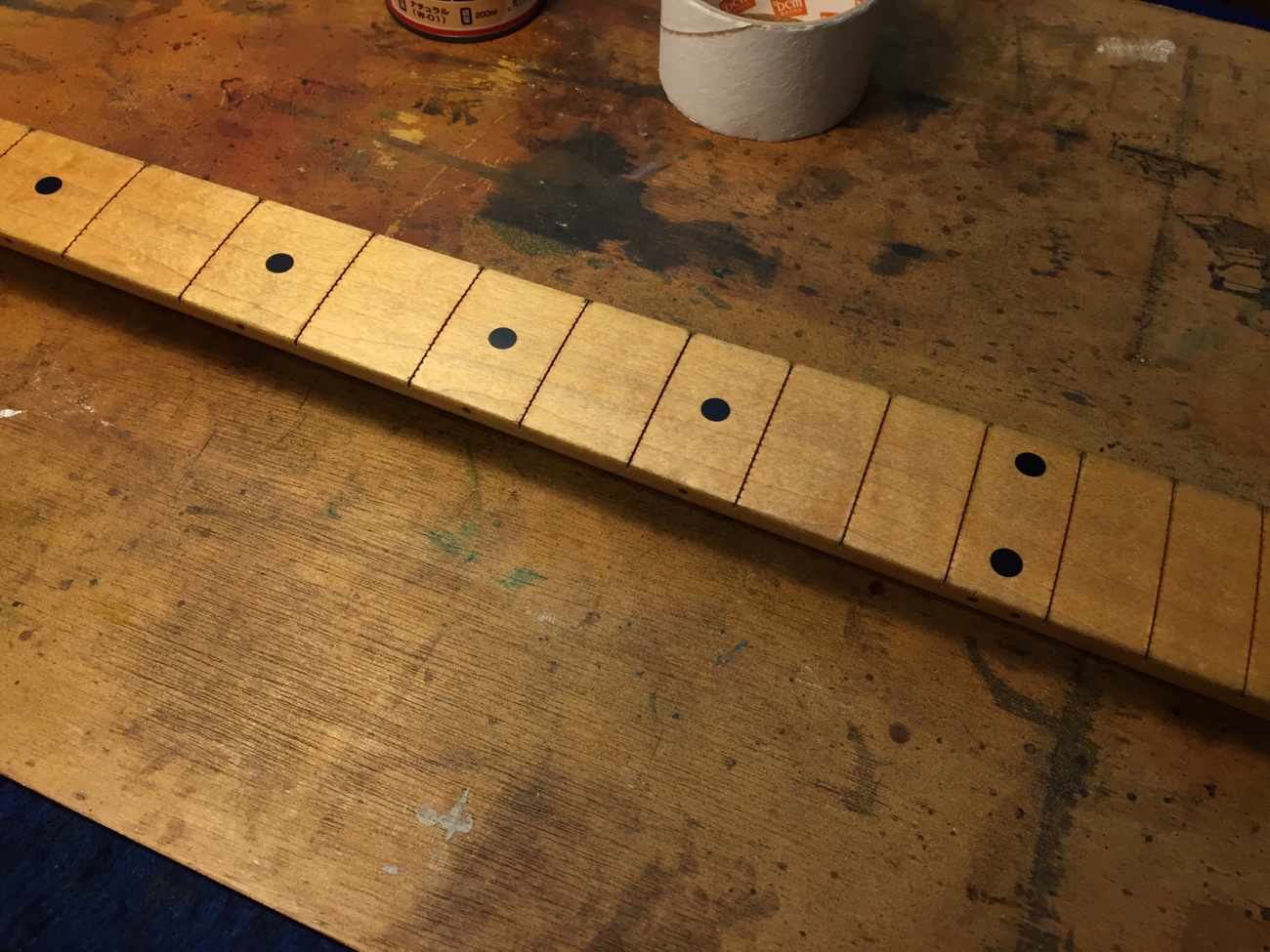

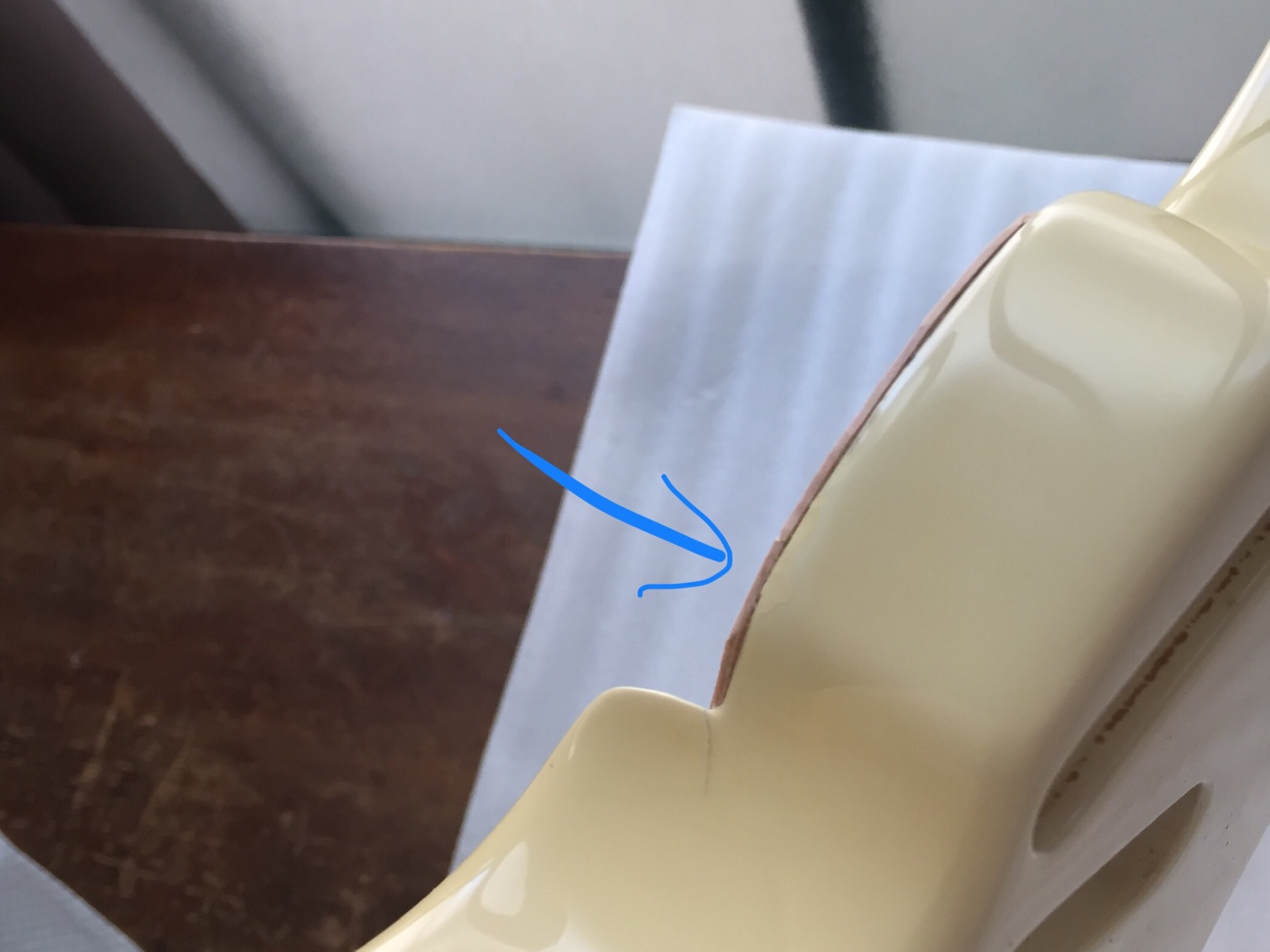

思っていたよりきれいに仕上がりそうです。　

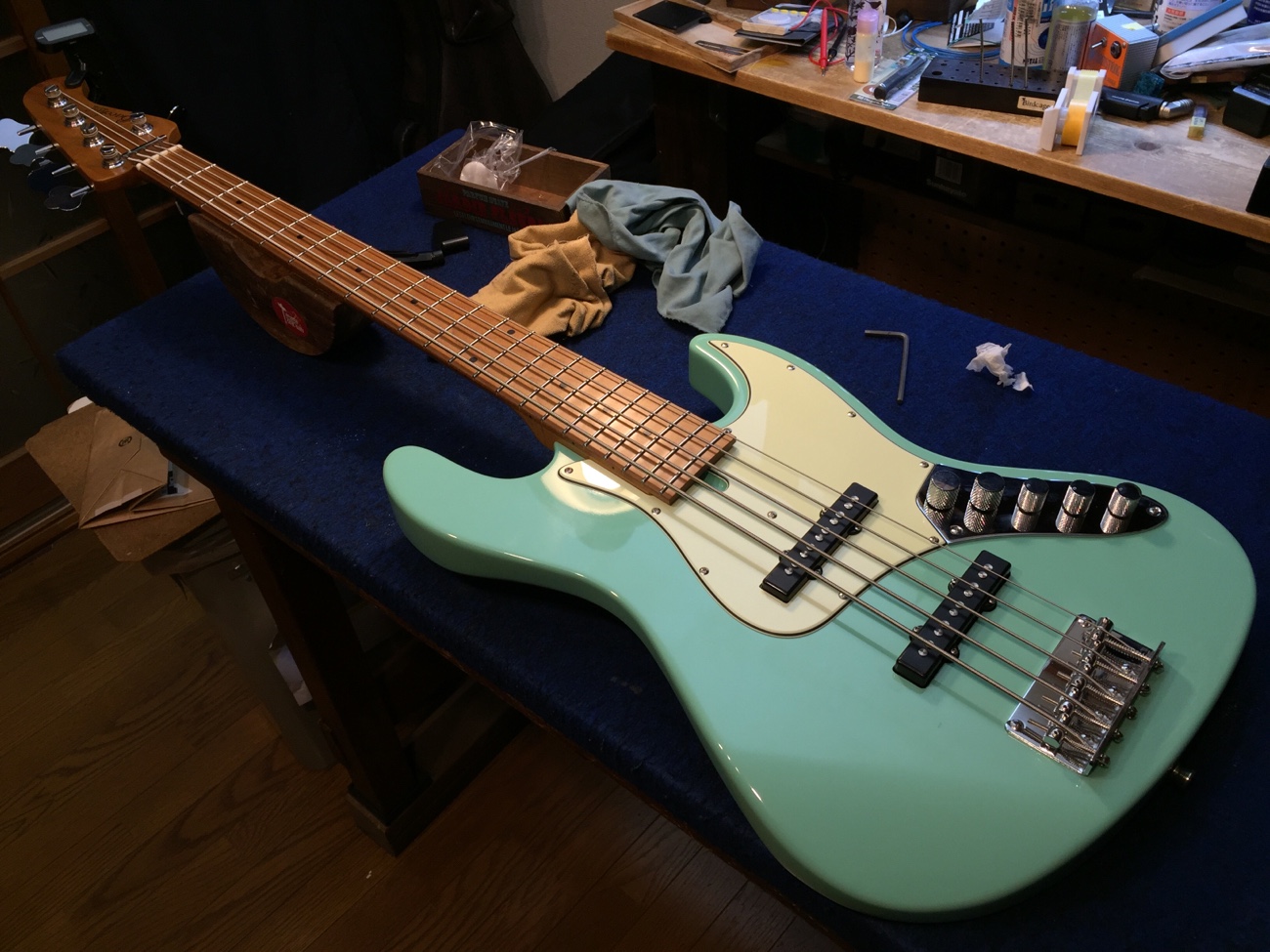

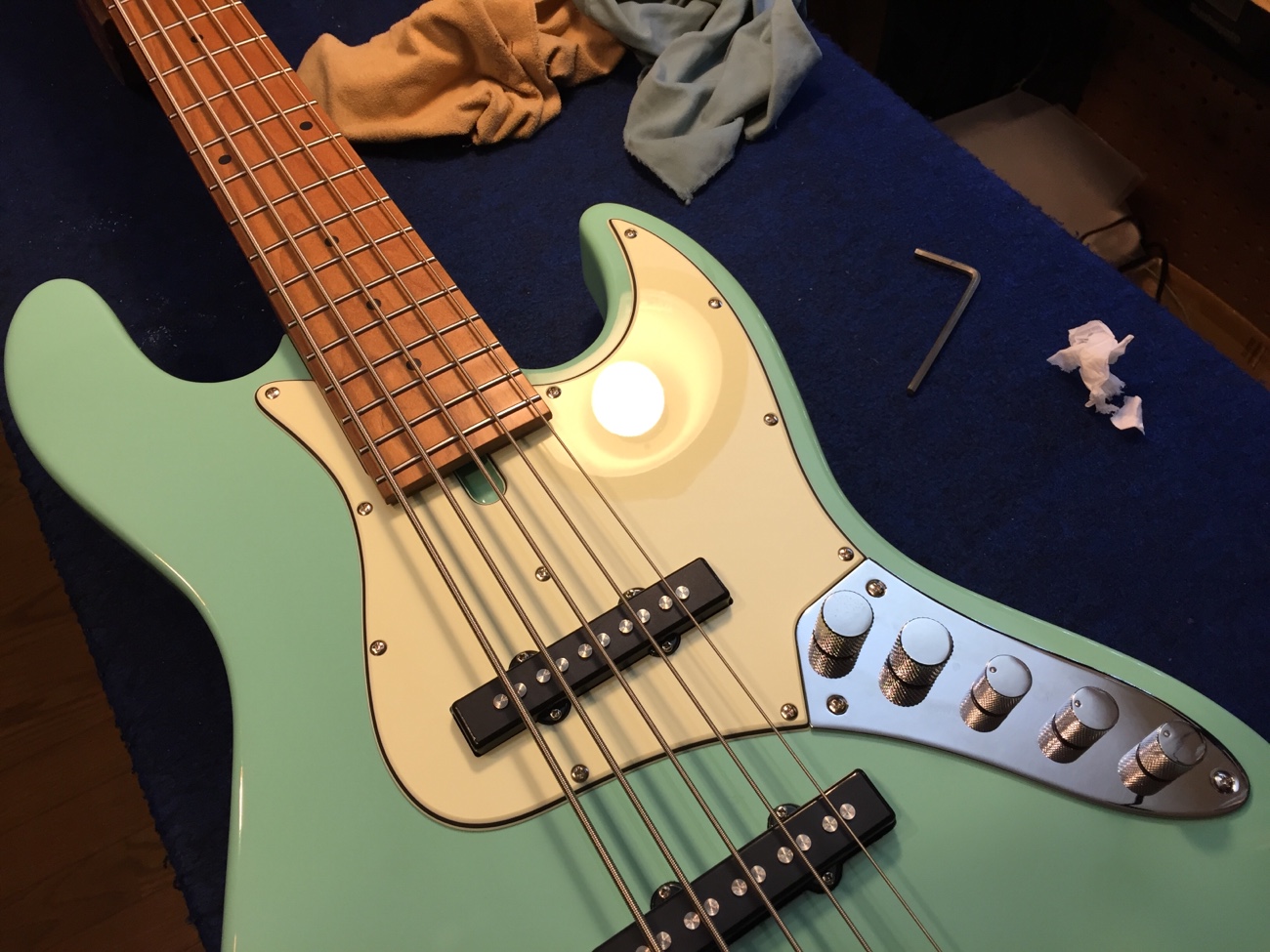

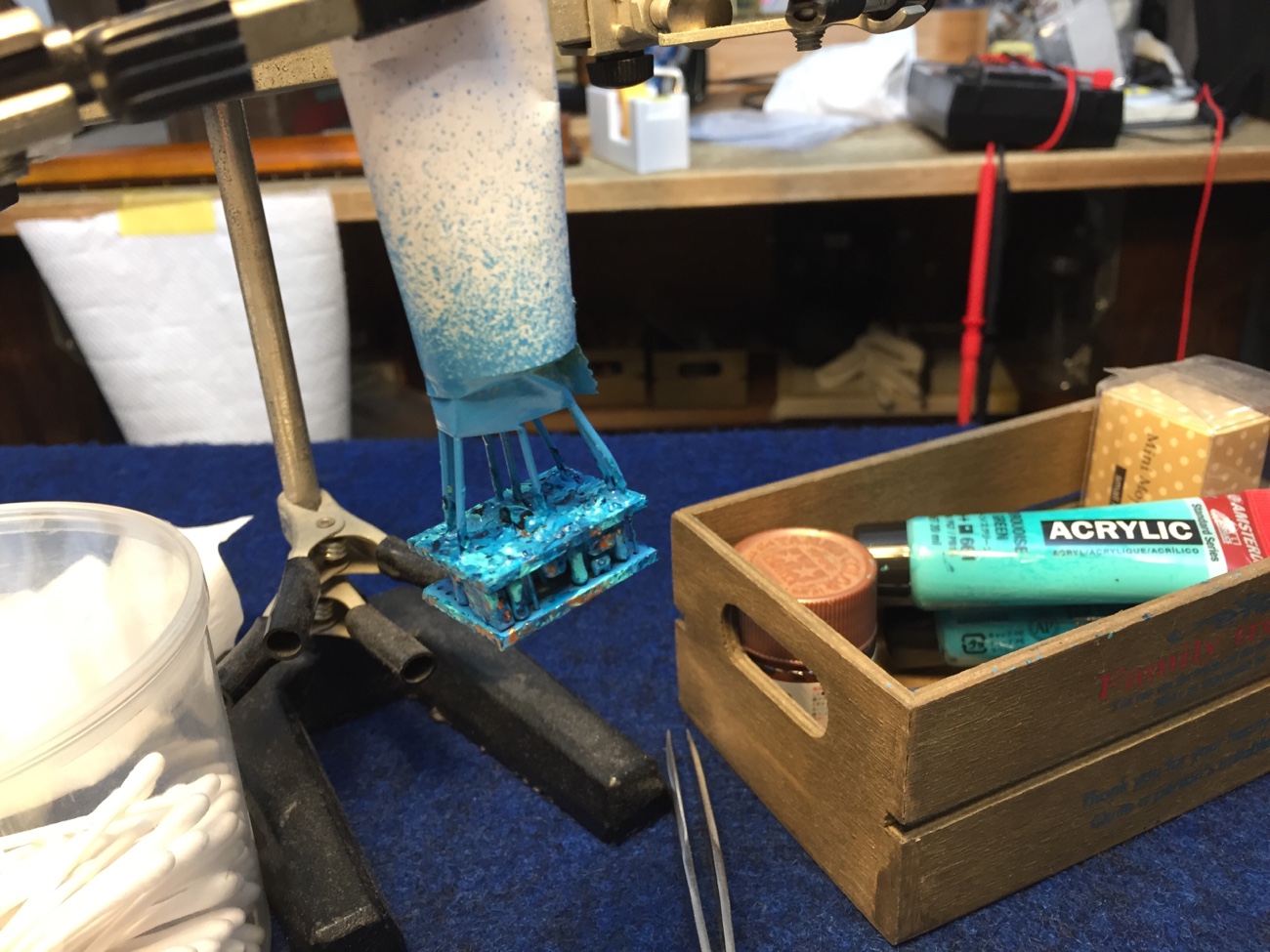

あとはこのベース用に特別に作った基板が3枚つながっている配線が、無事に完動してくれれば完成にむけてめどが見えてきますね。

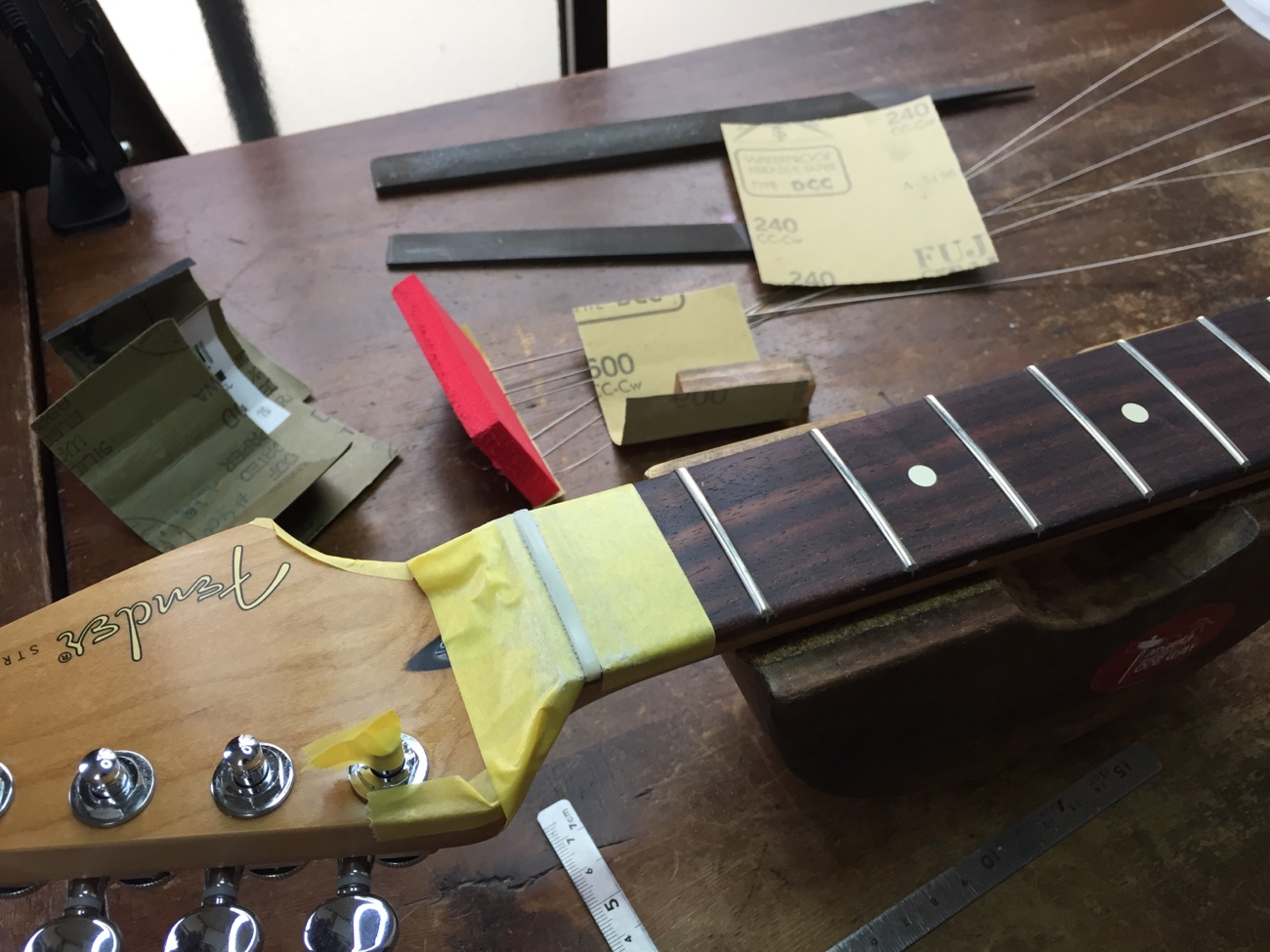

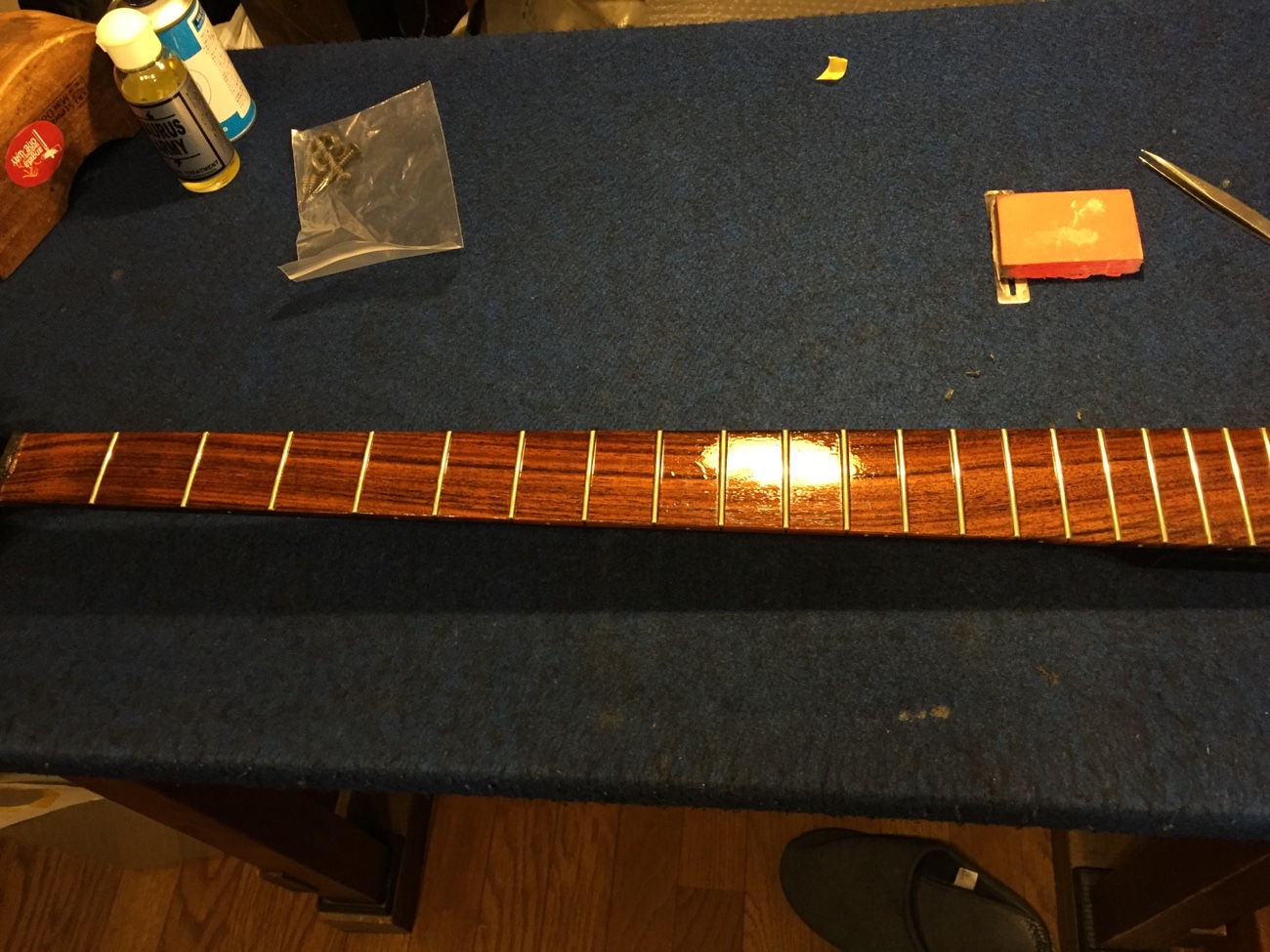

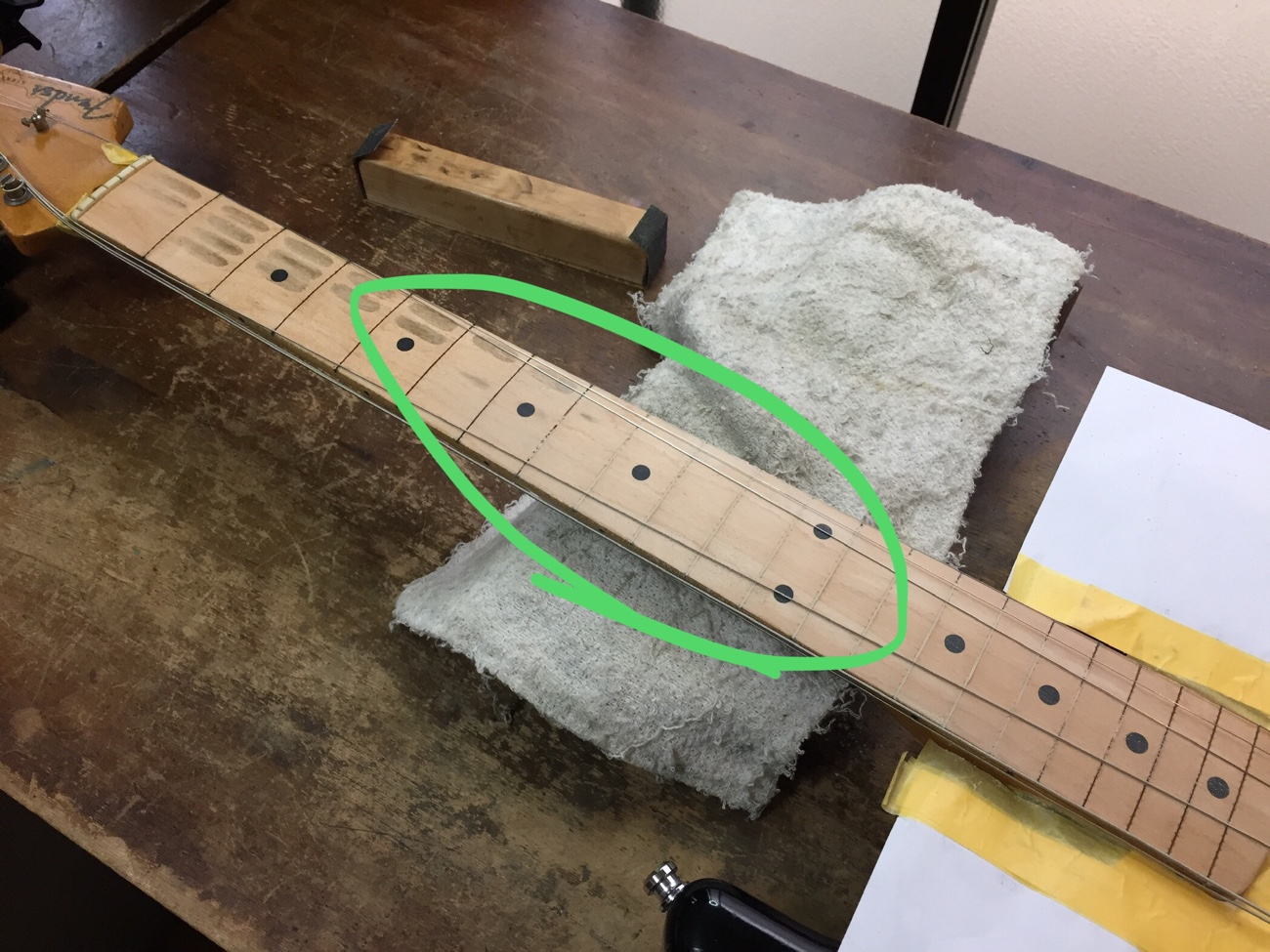

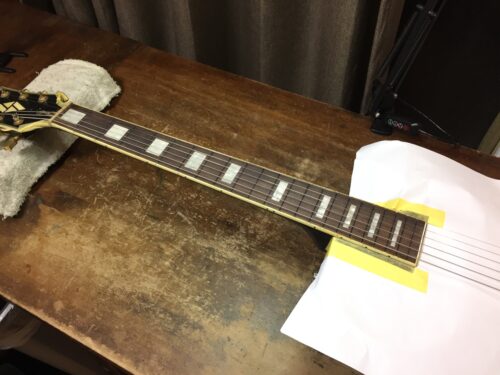

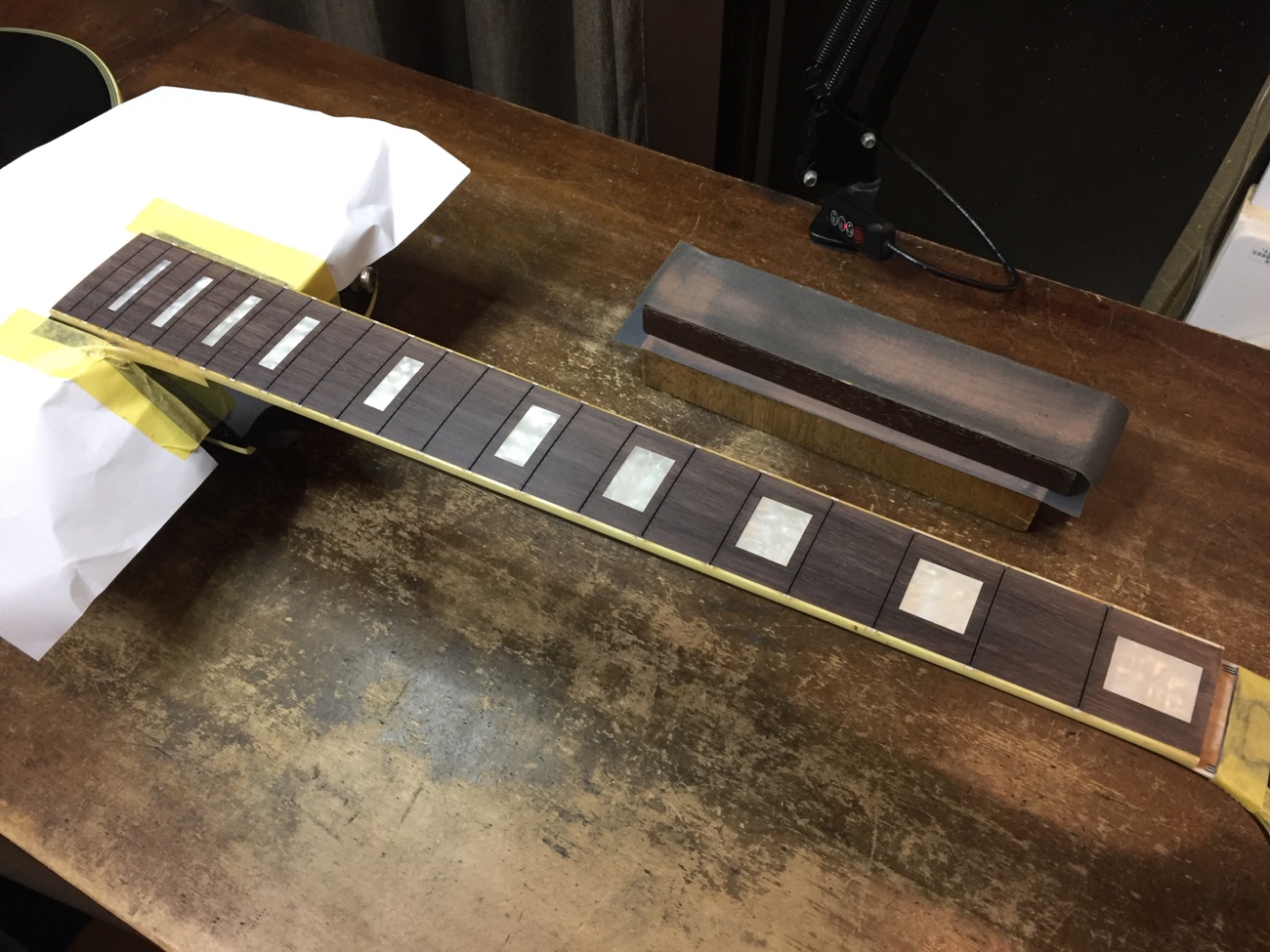

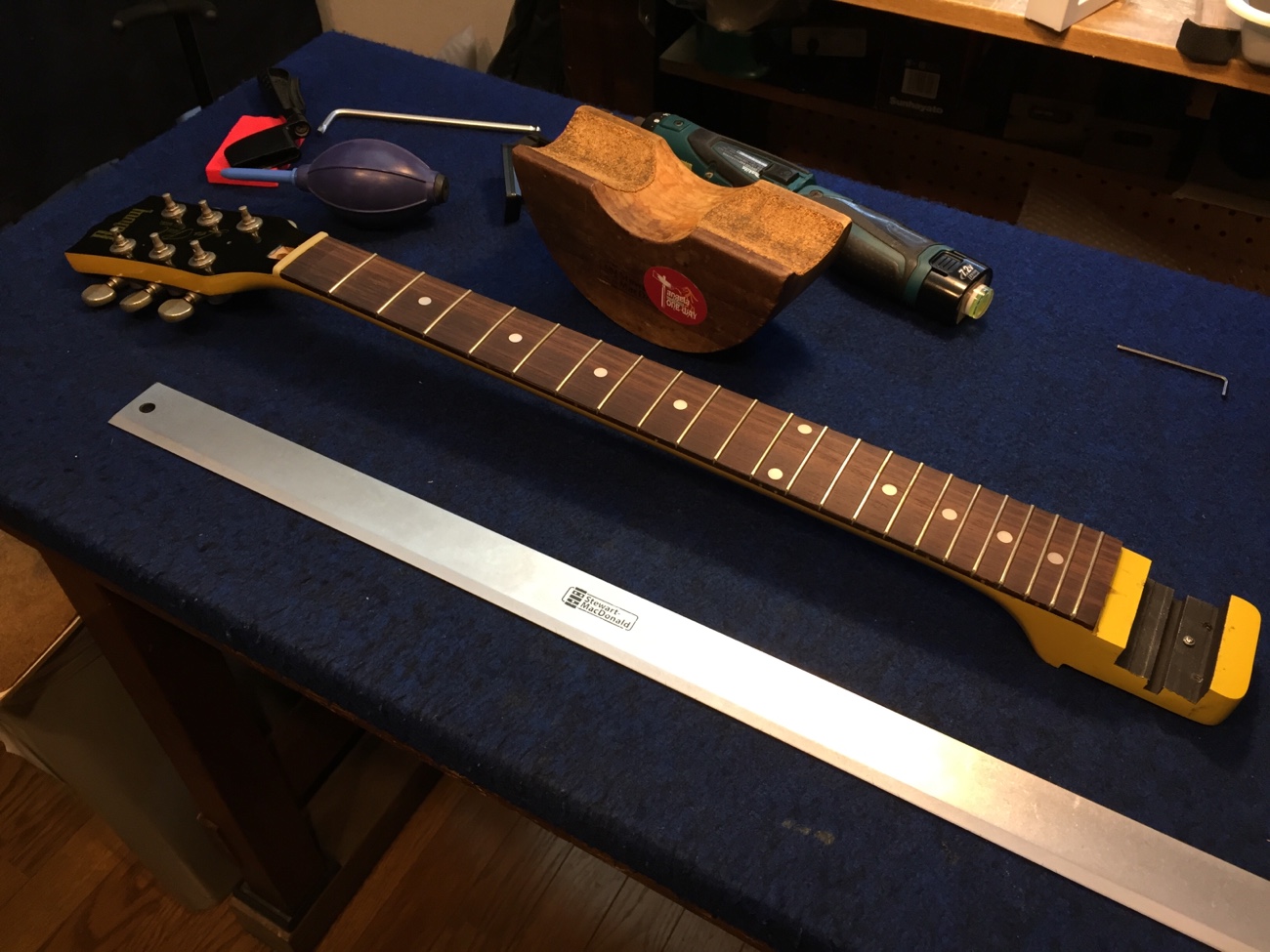

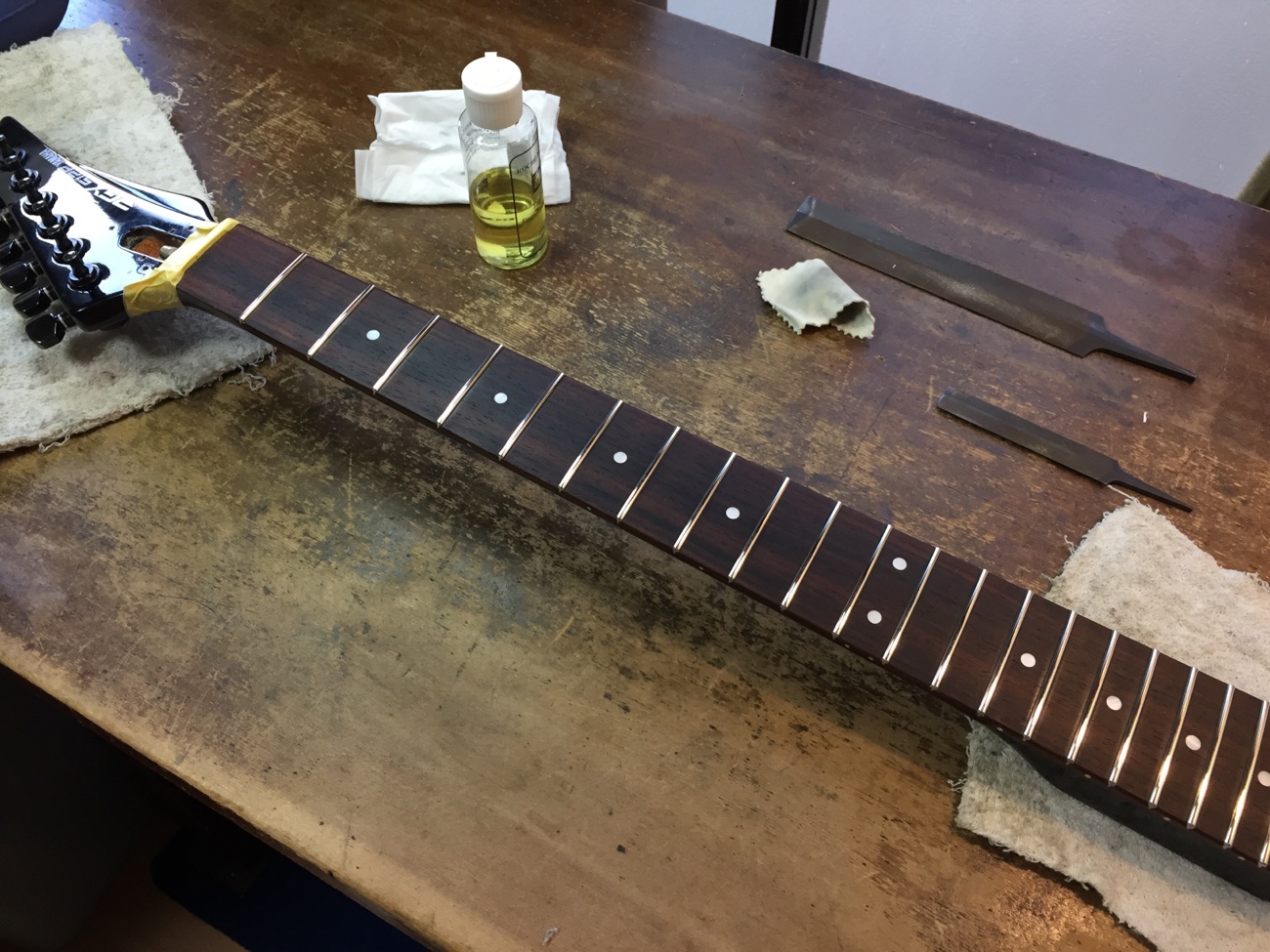

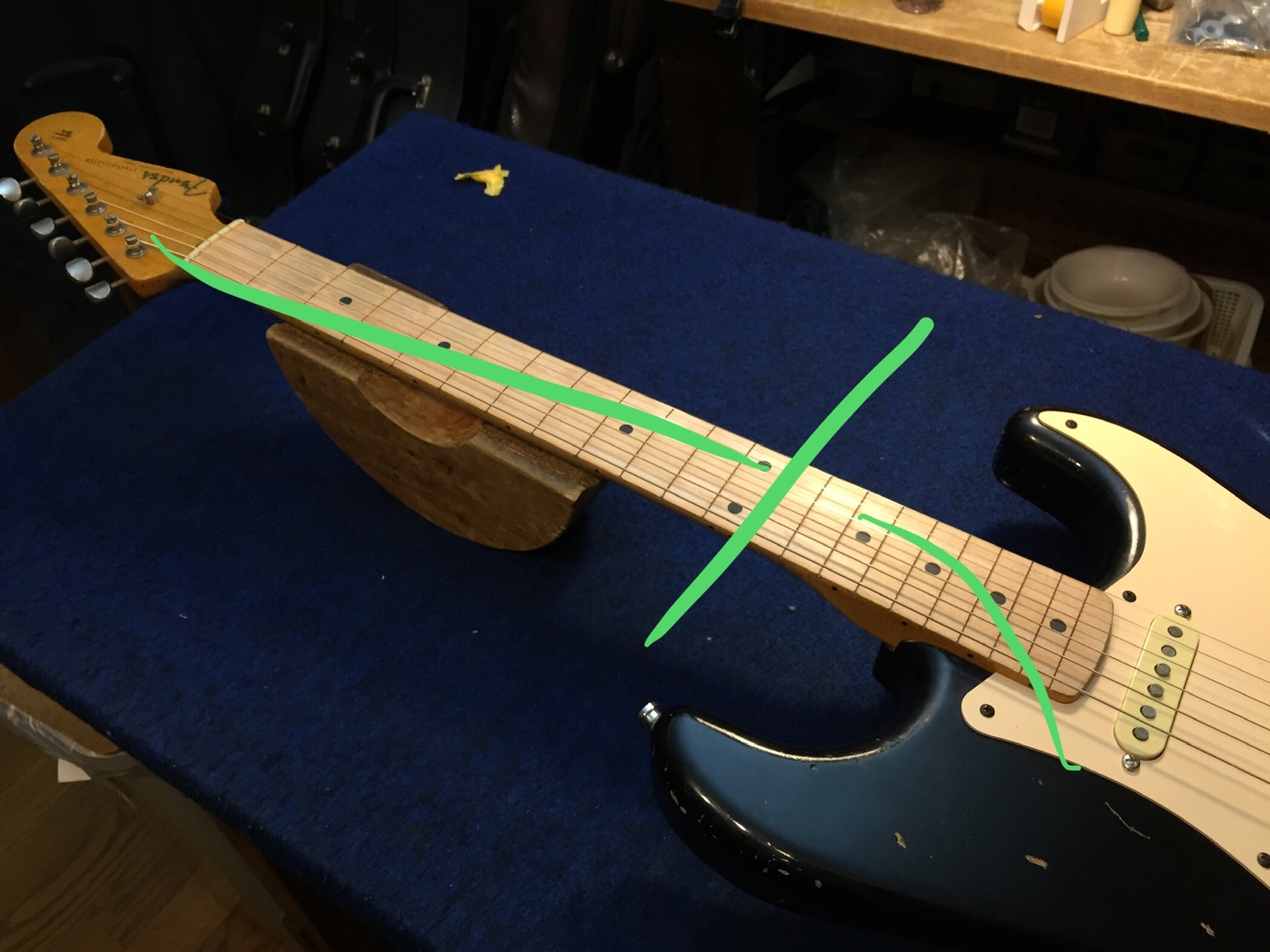

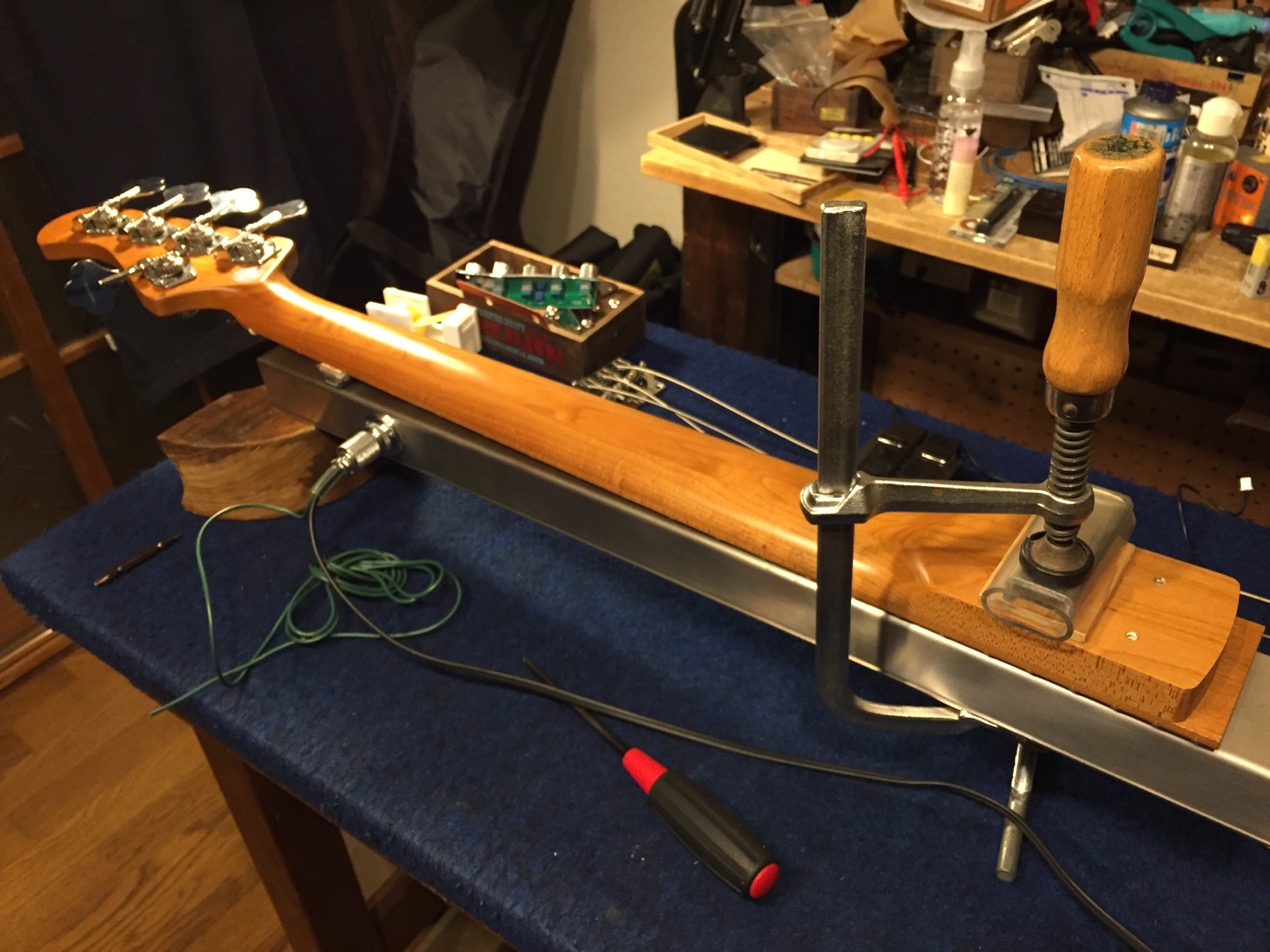

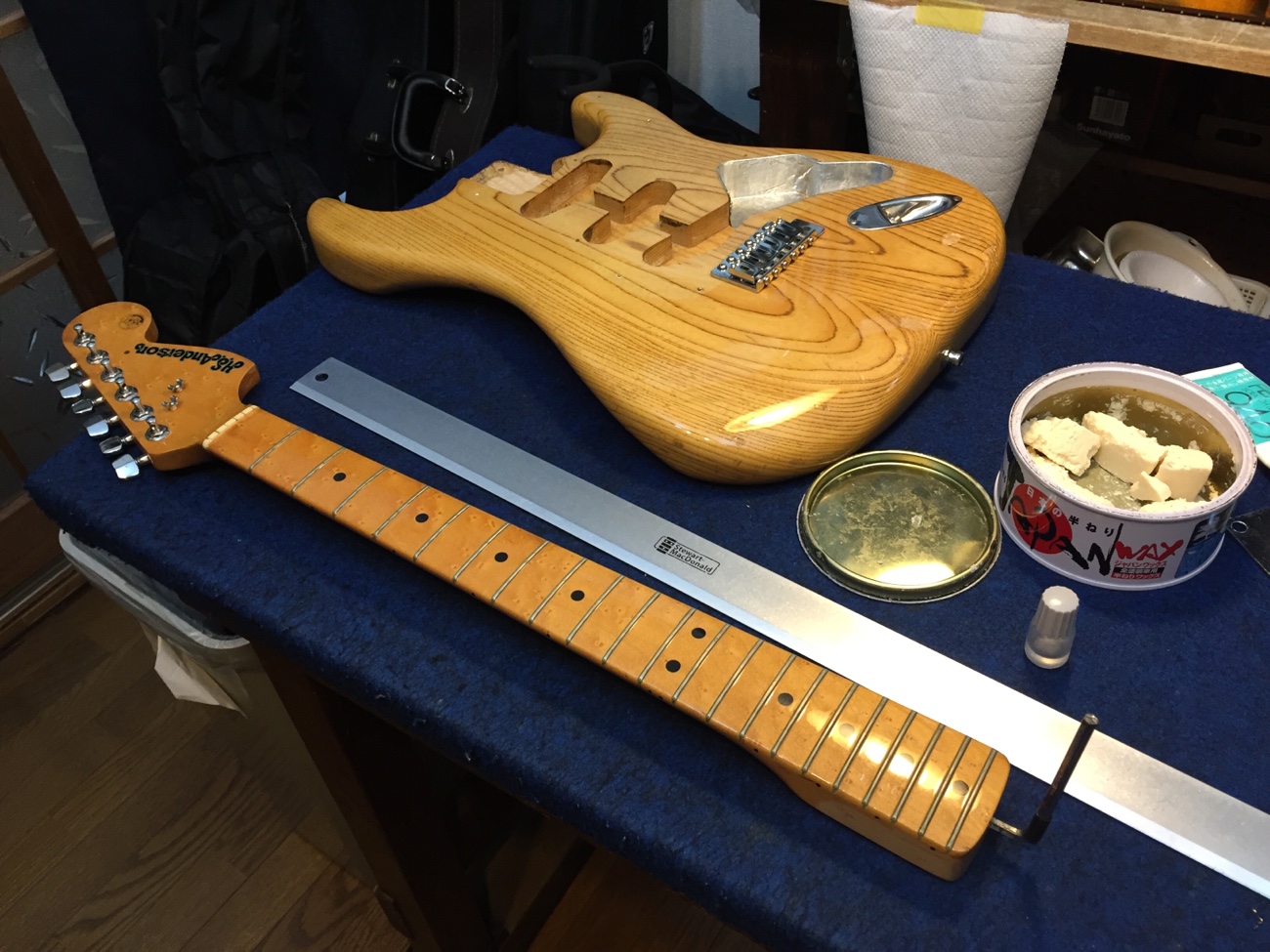

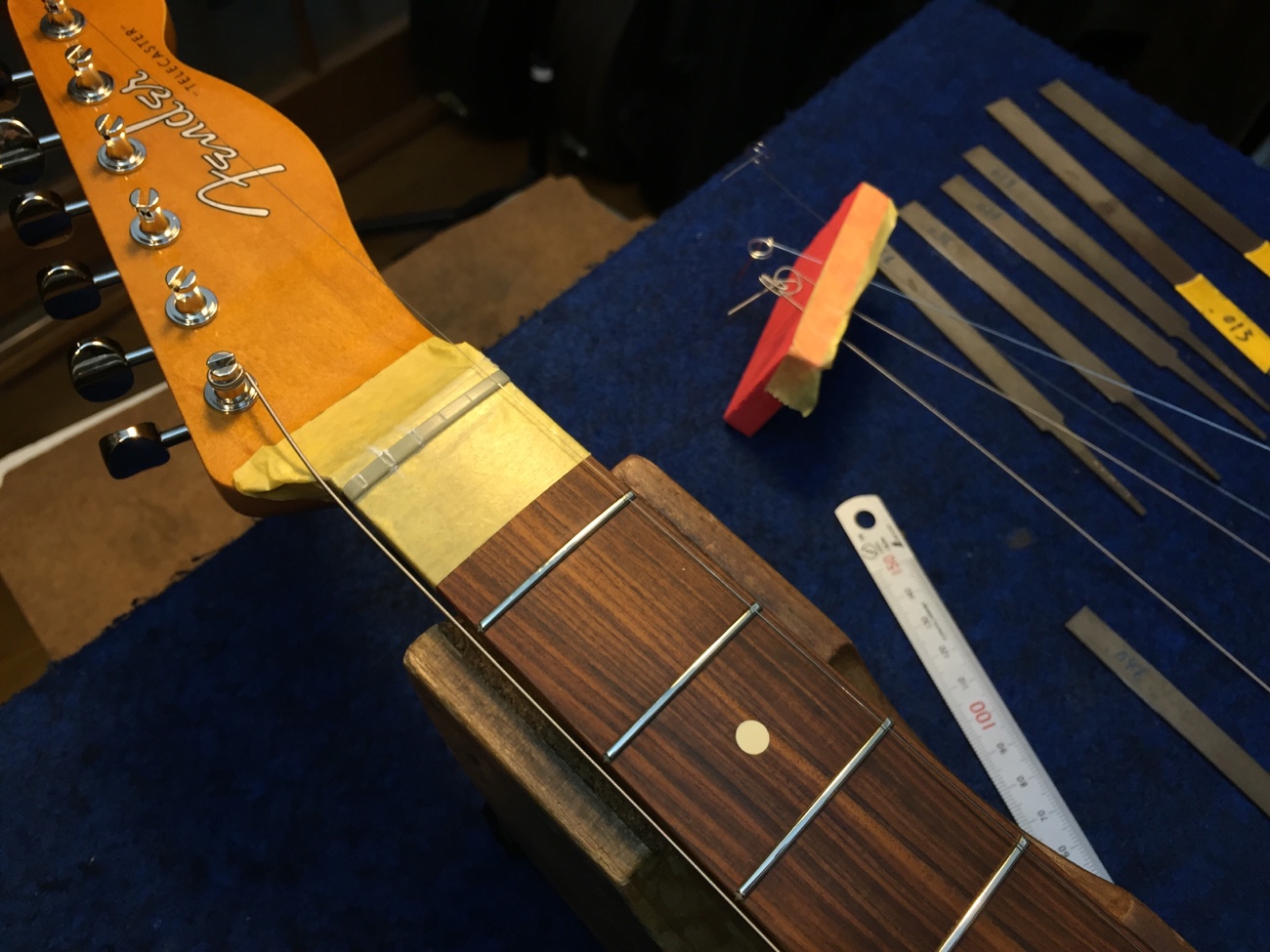

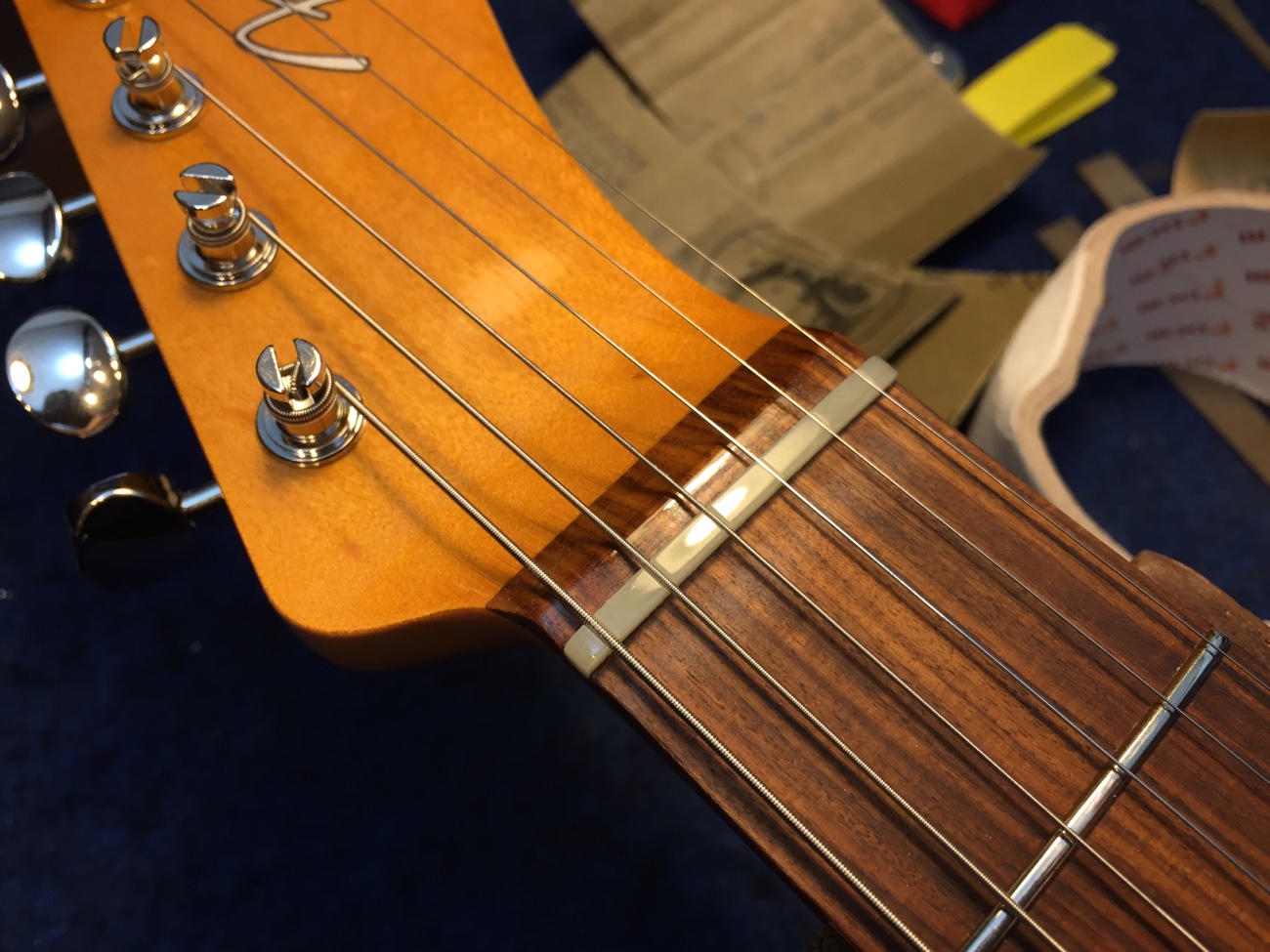

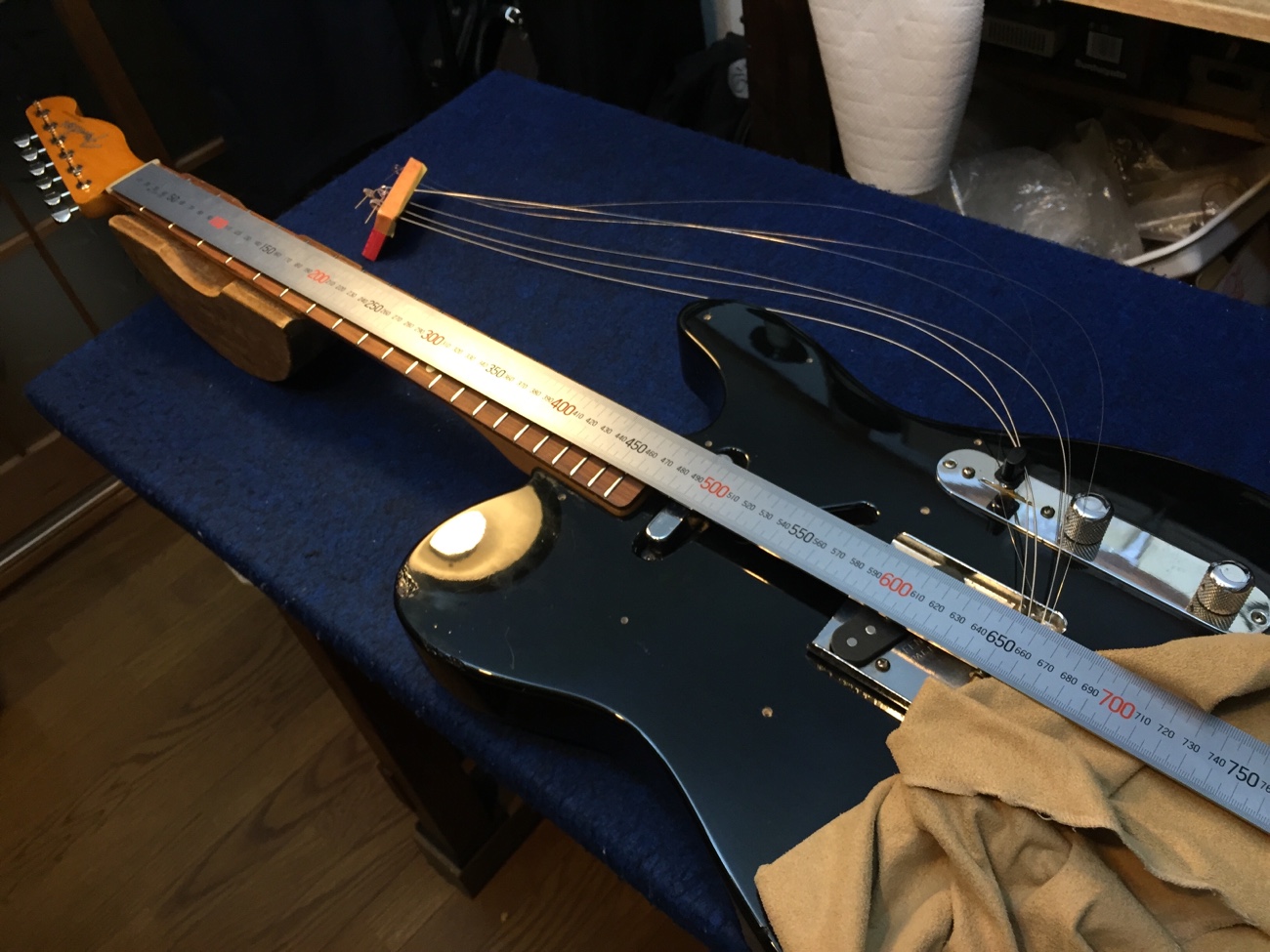

ローポジションの指板Rが10インチ付近まで丸くなっているので、研磨して12インチ付近まで戻していきます。

上手く作業できたと思います。

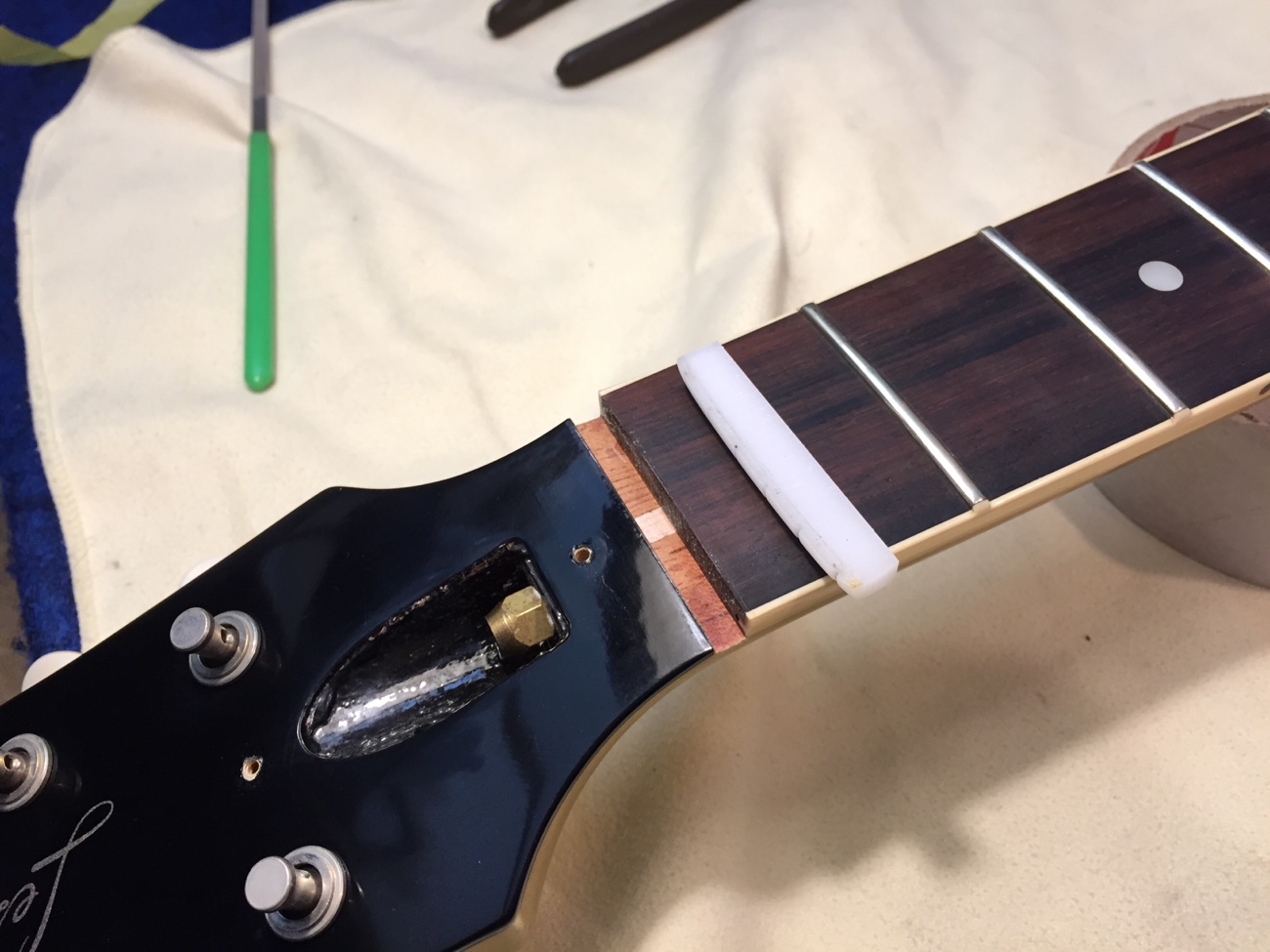

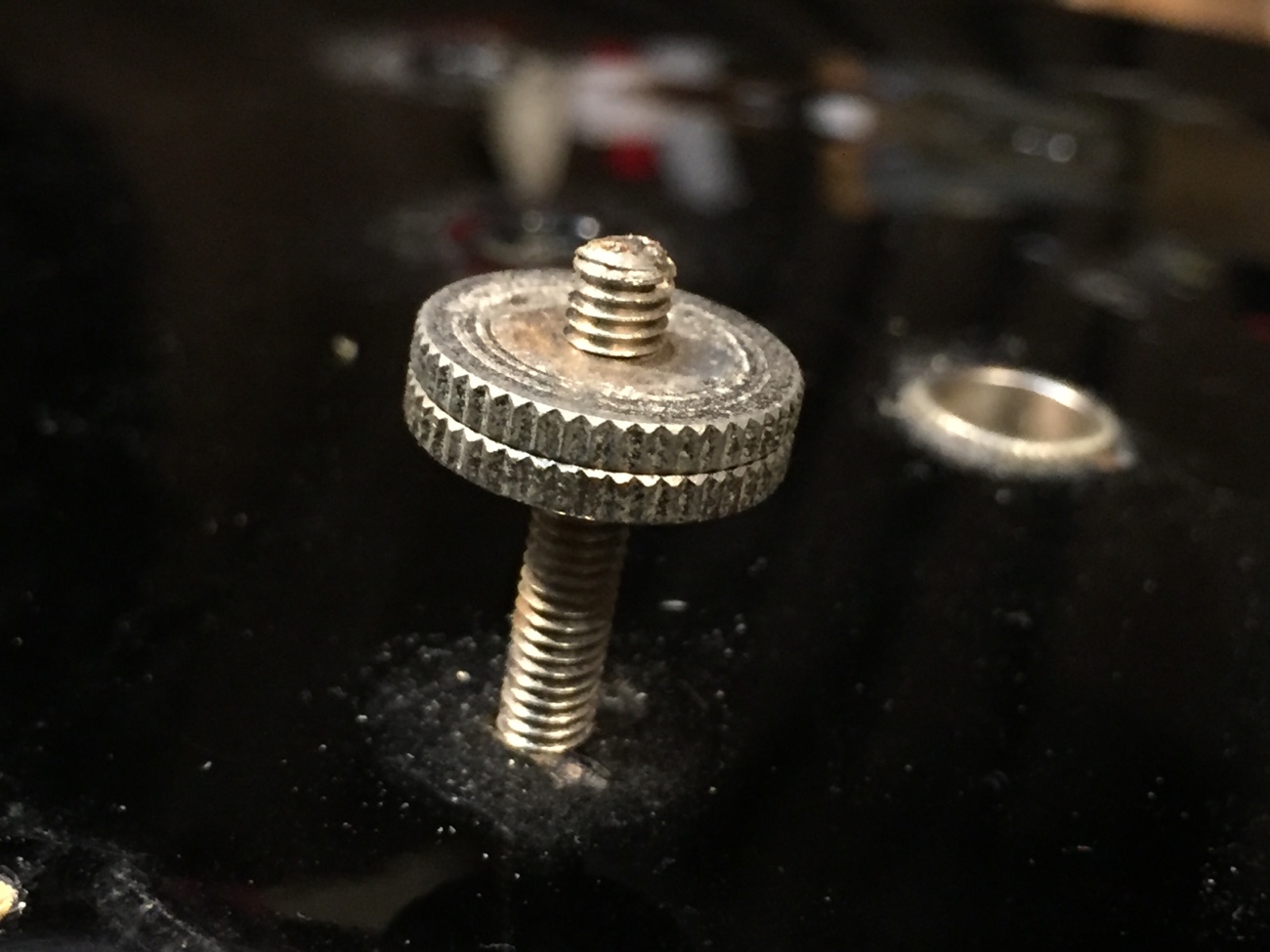

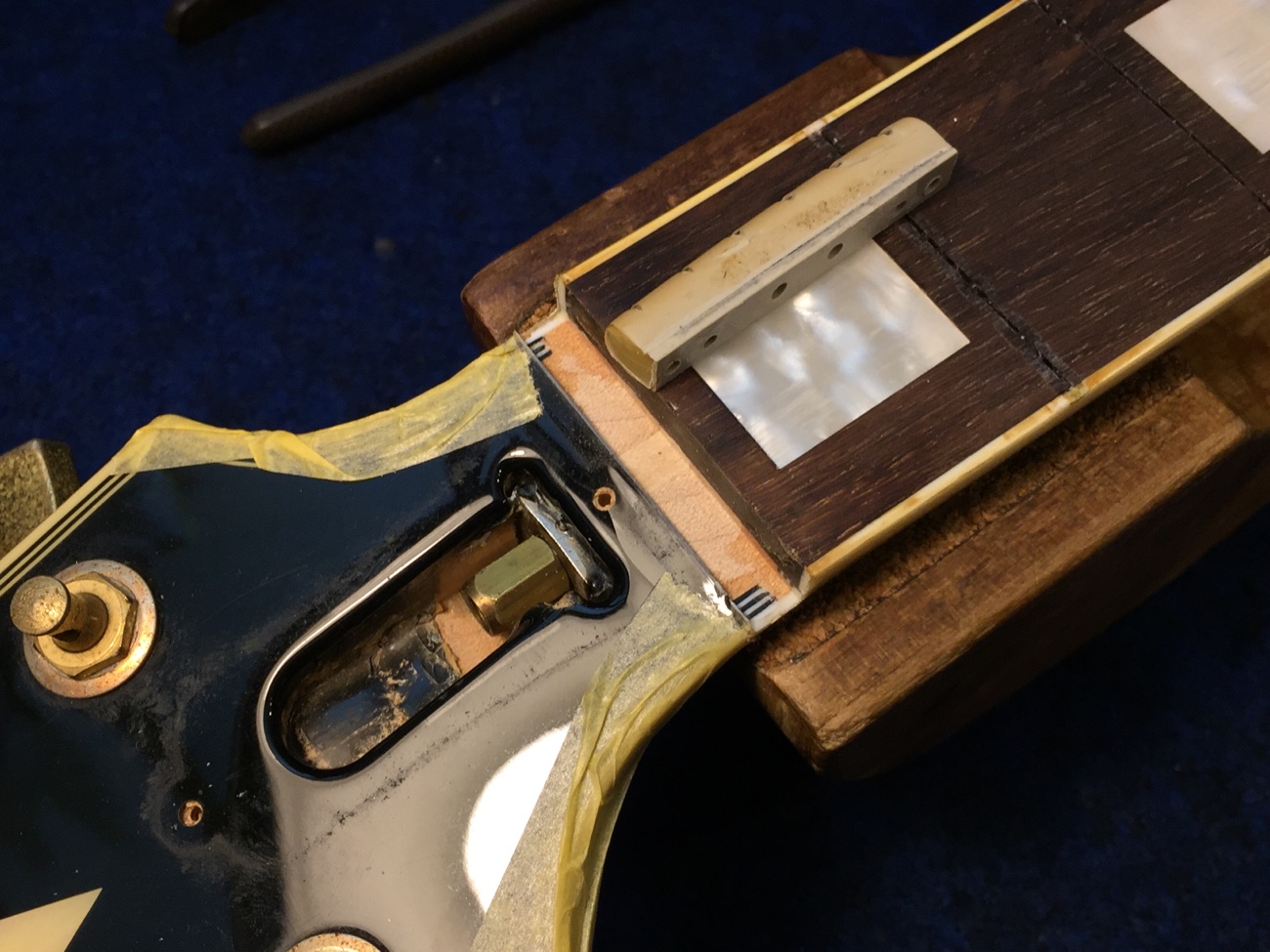

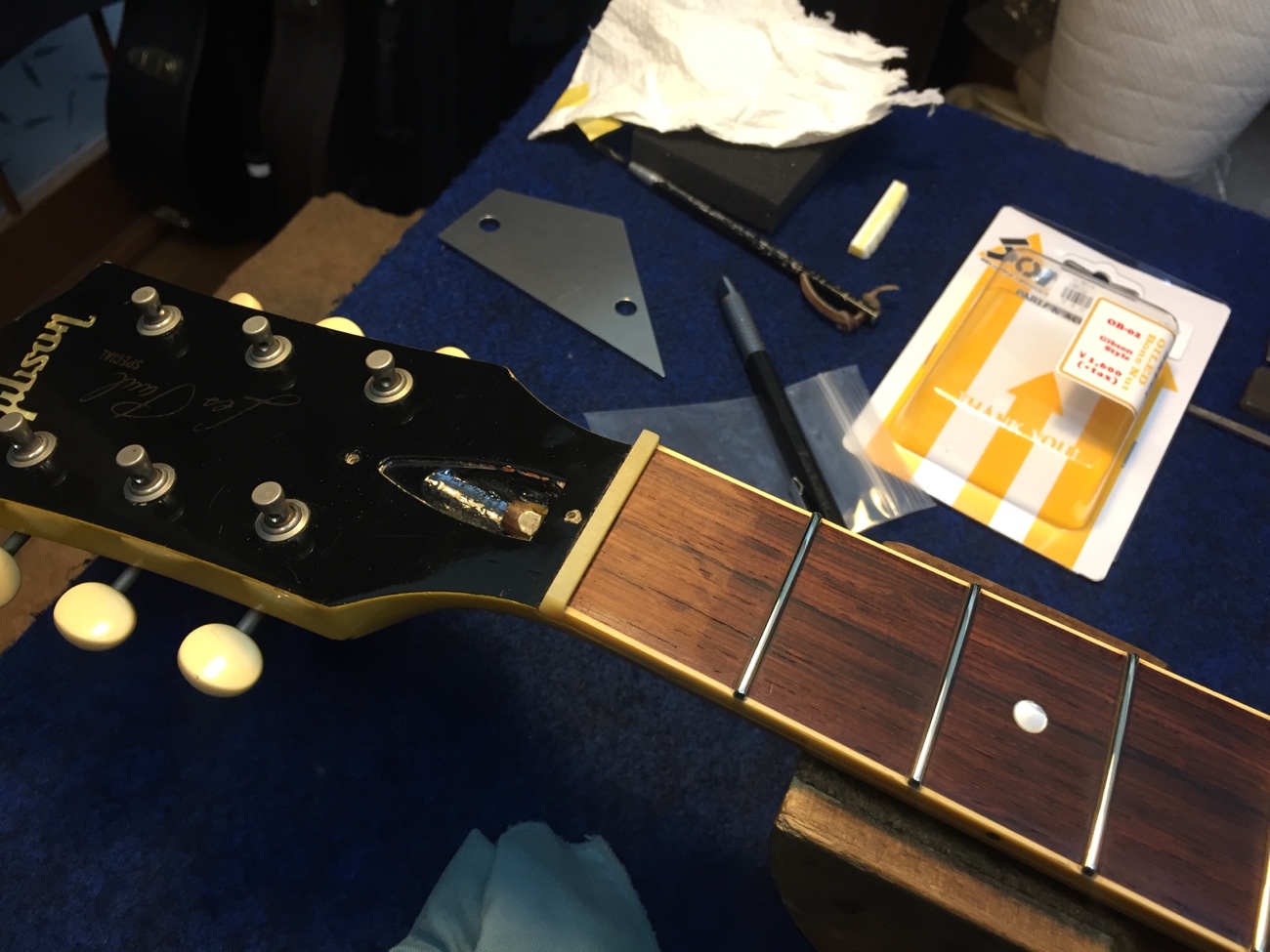

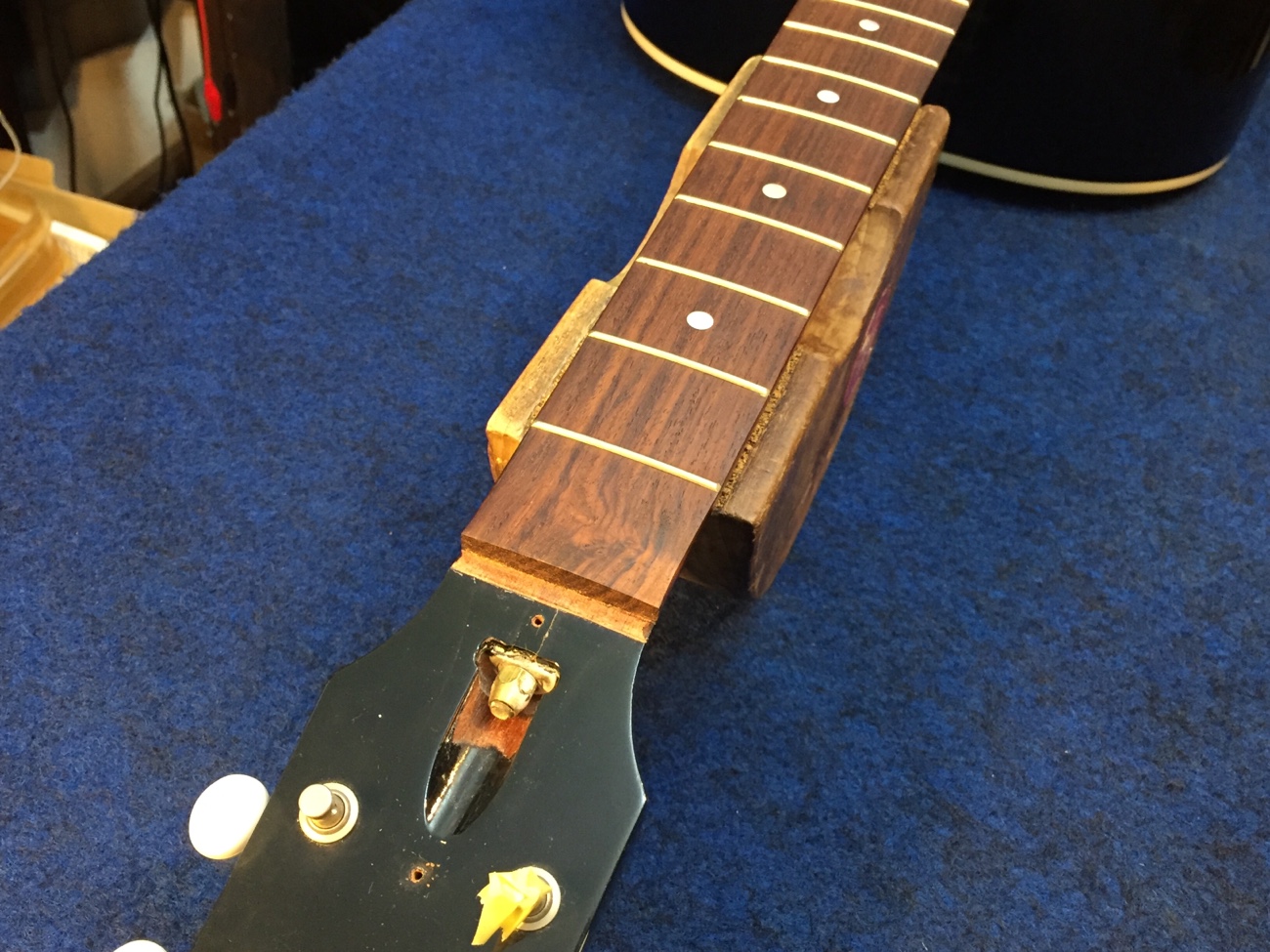

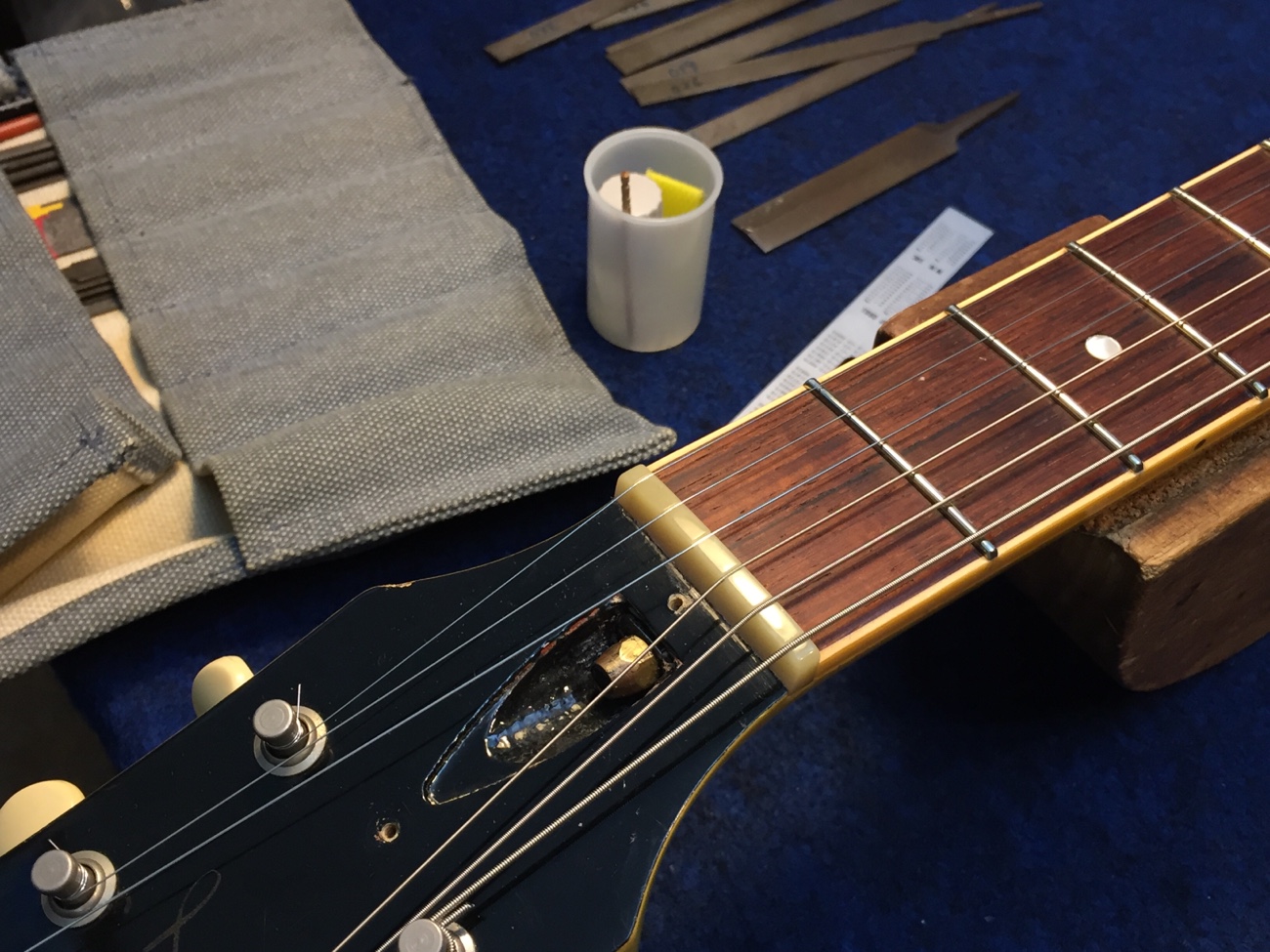

トラスロッドナットを外して、ロッドナットに付着した塗装を掃除しました。　トルク調整剤を塗っておきます。

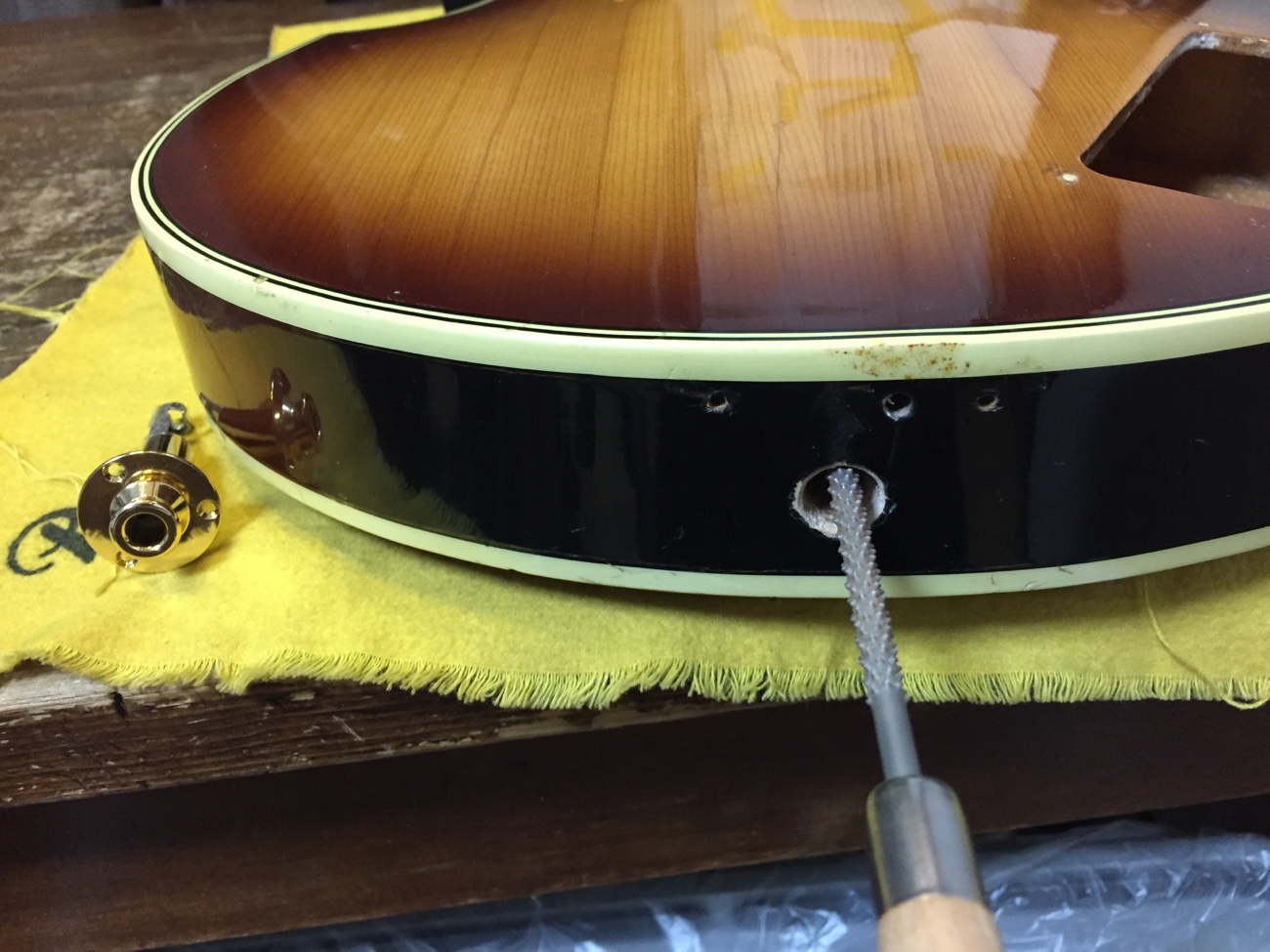

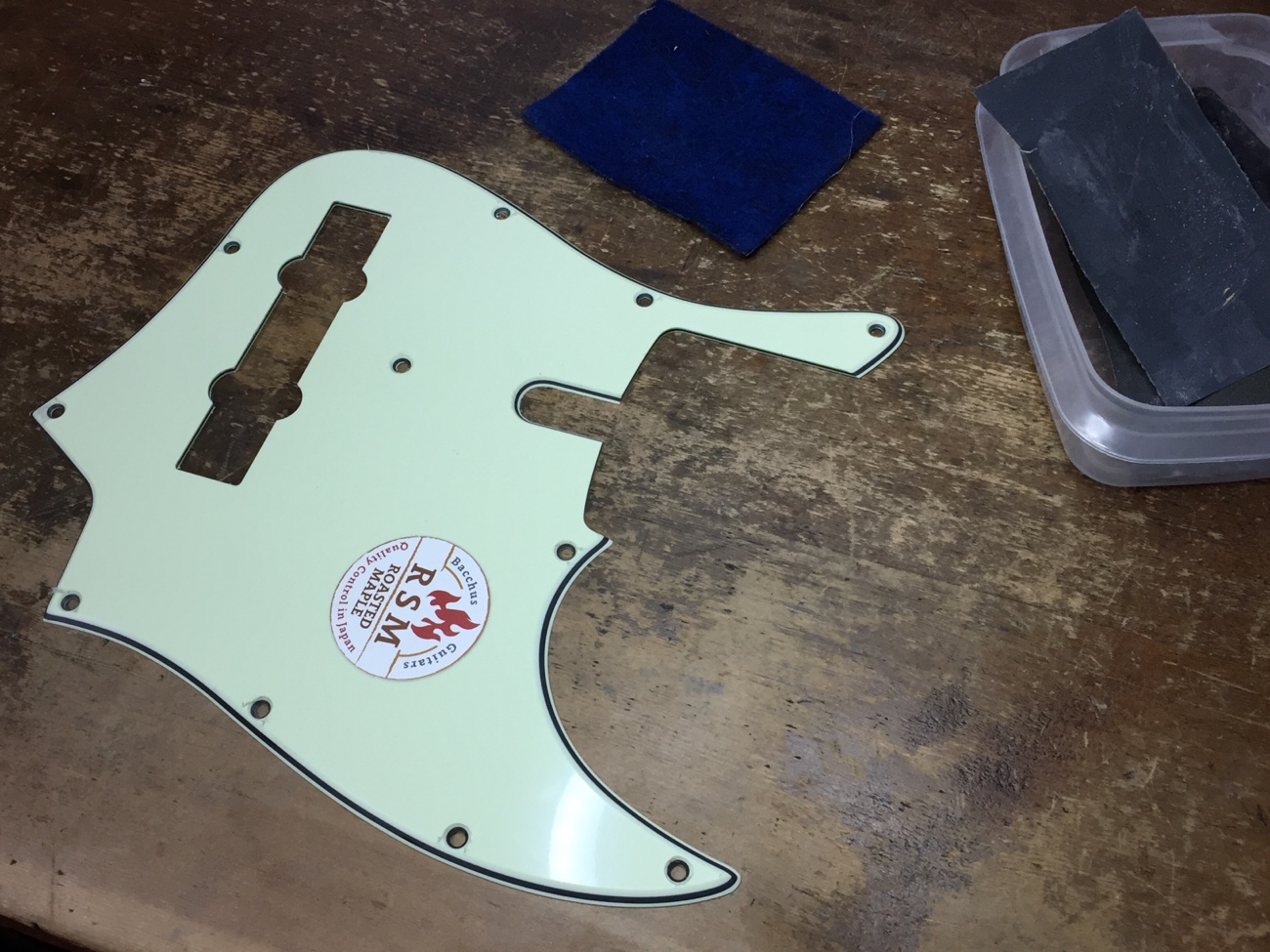

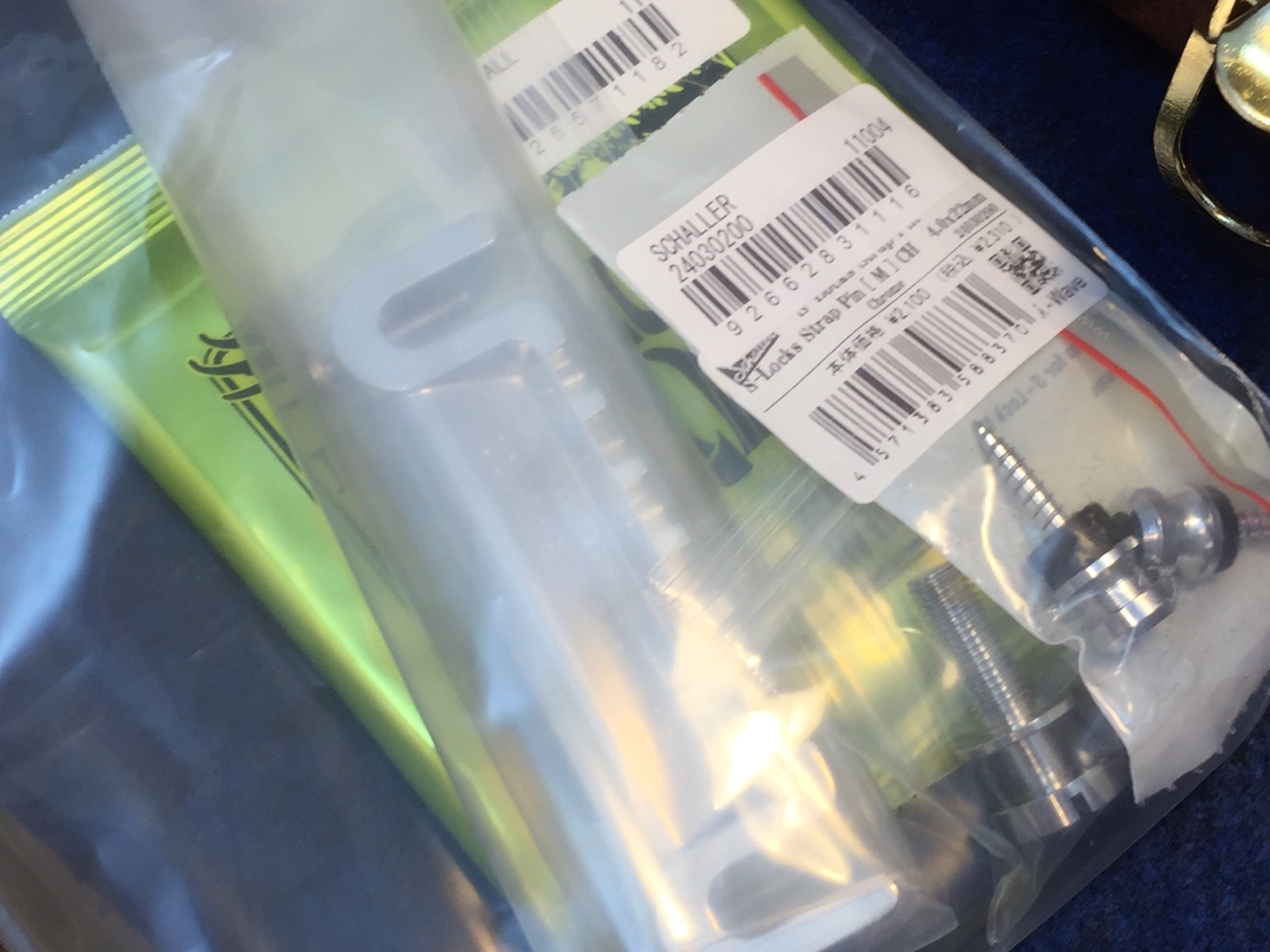

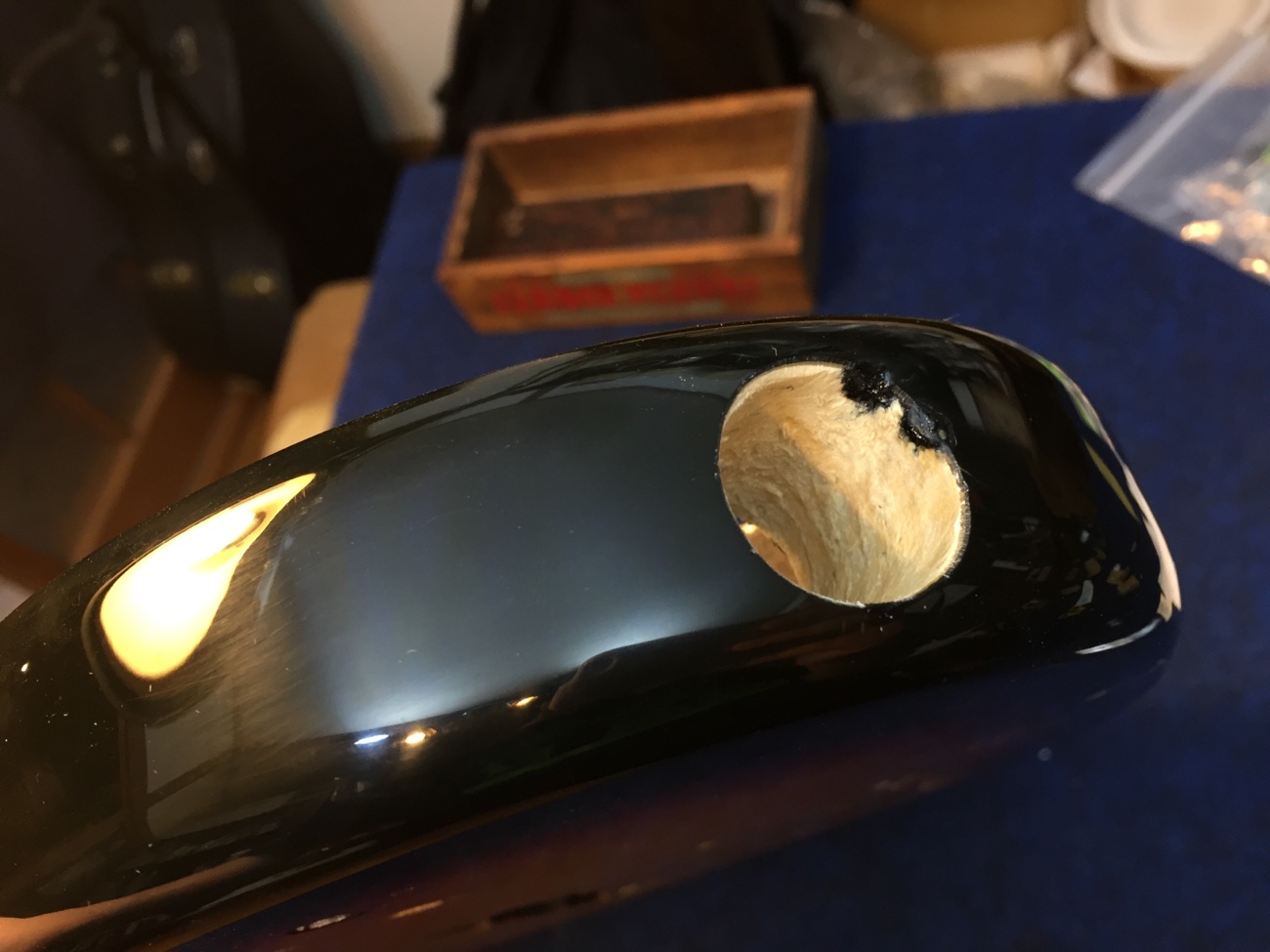

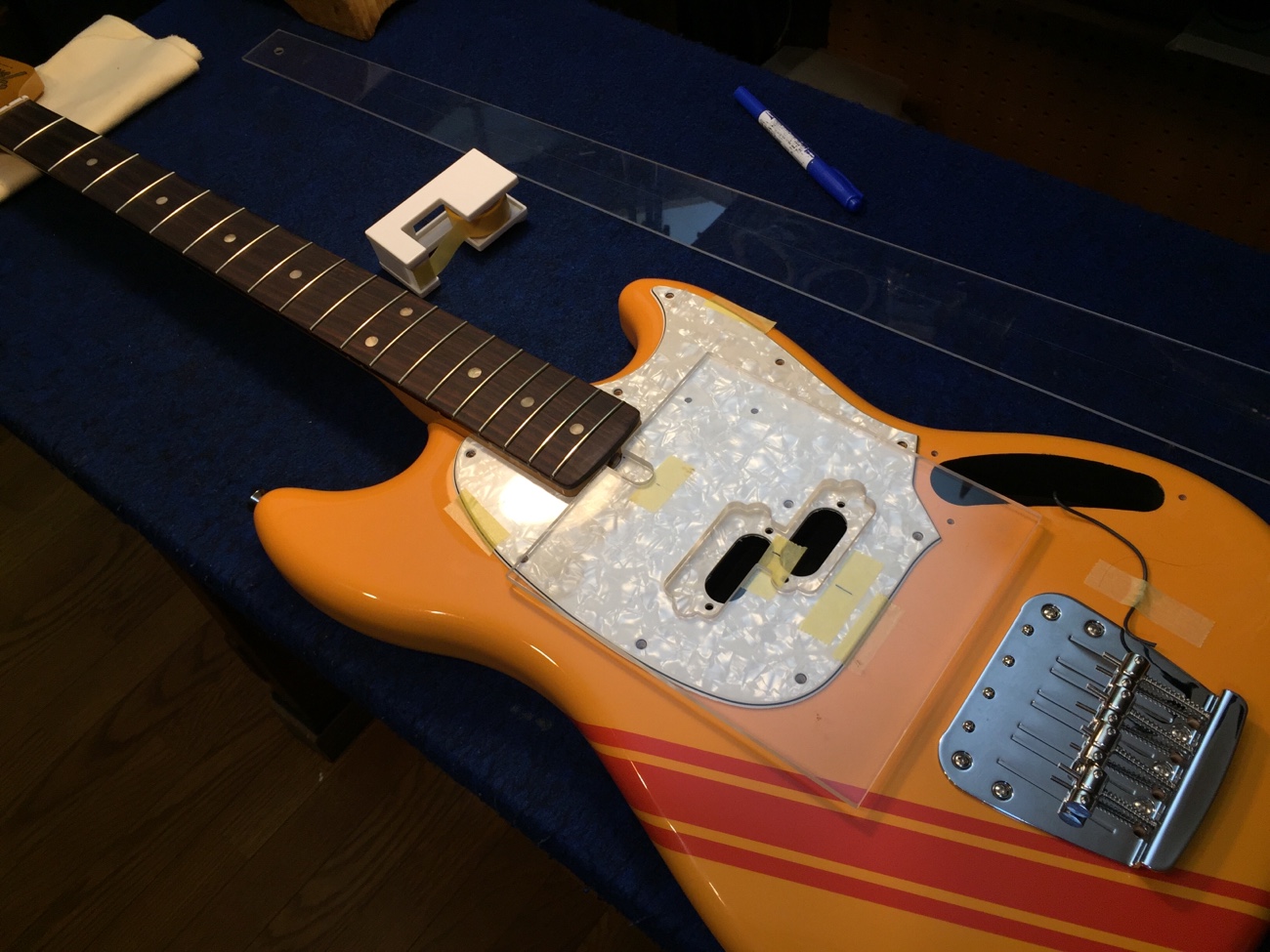

ストラップピンとジャックプレートのネジ穴をあけました。

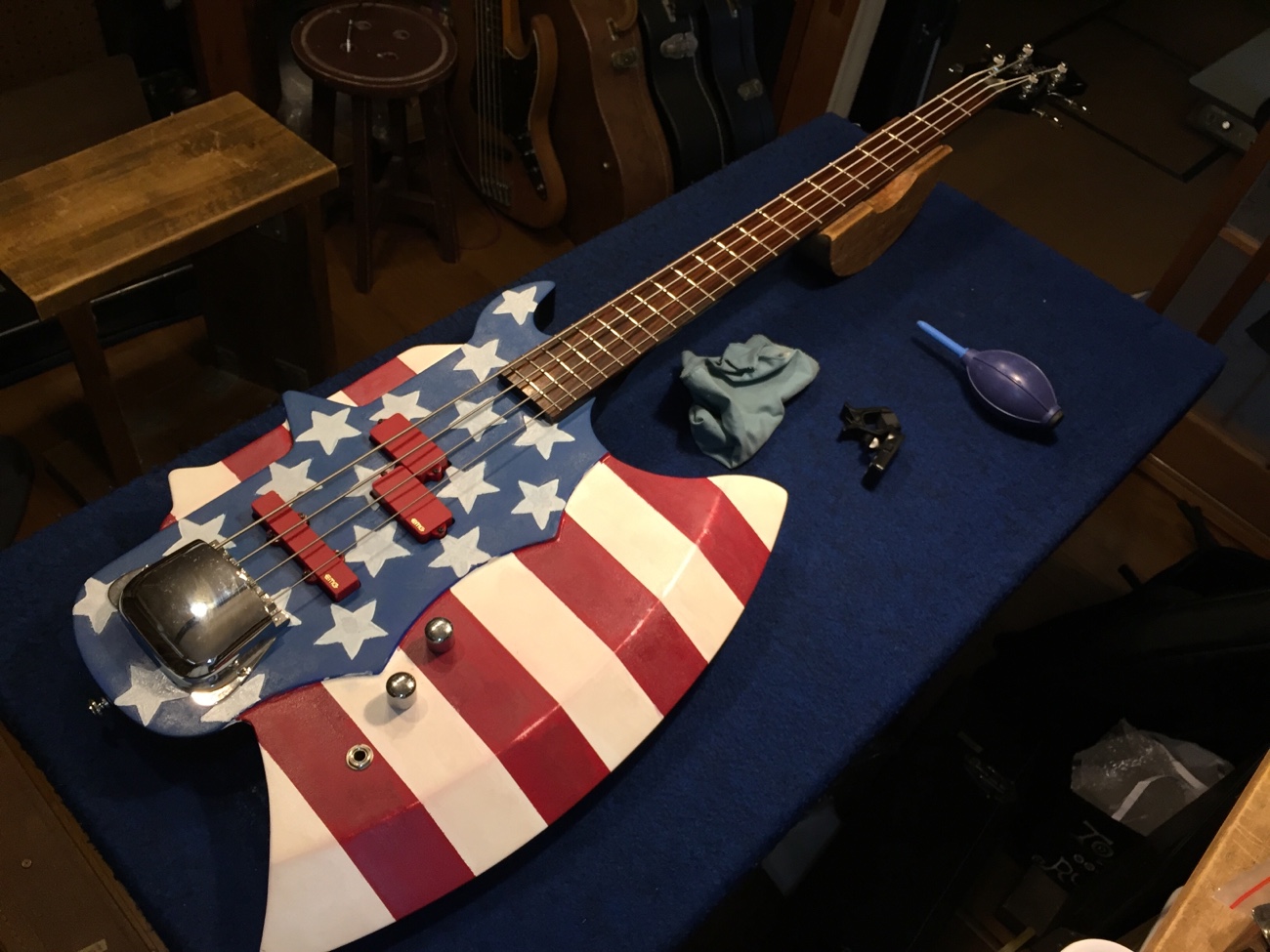

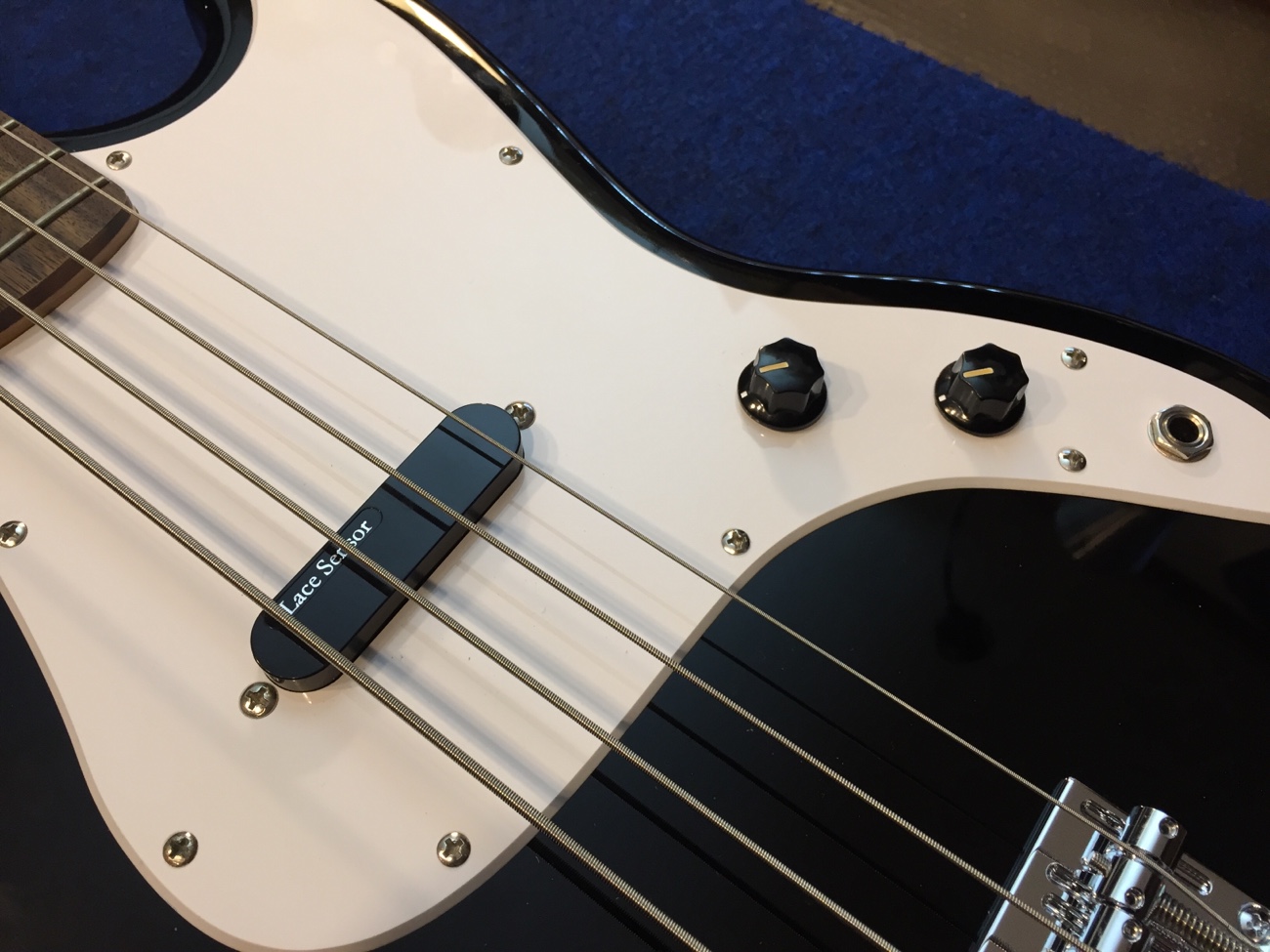

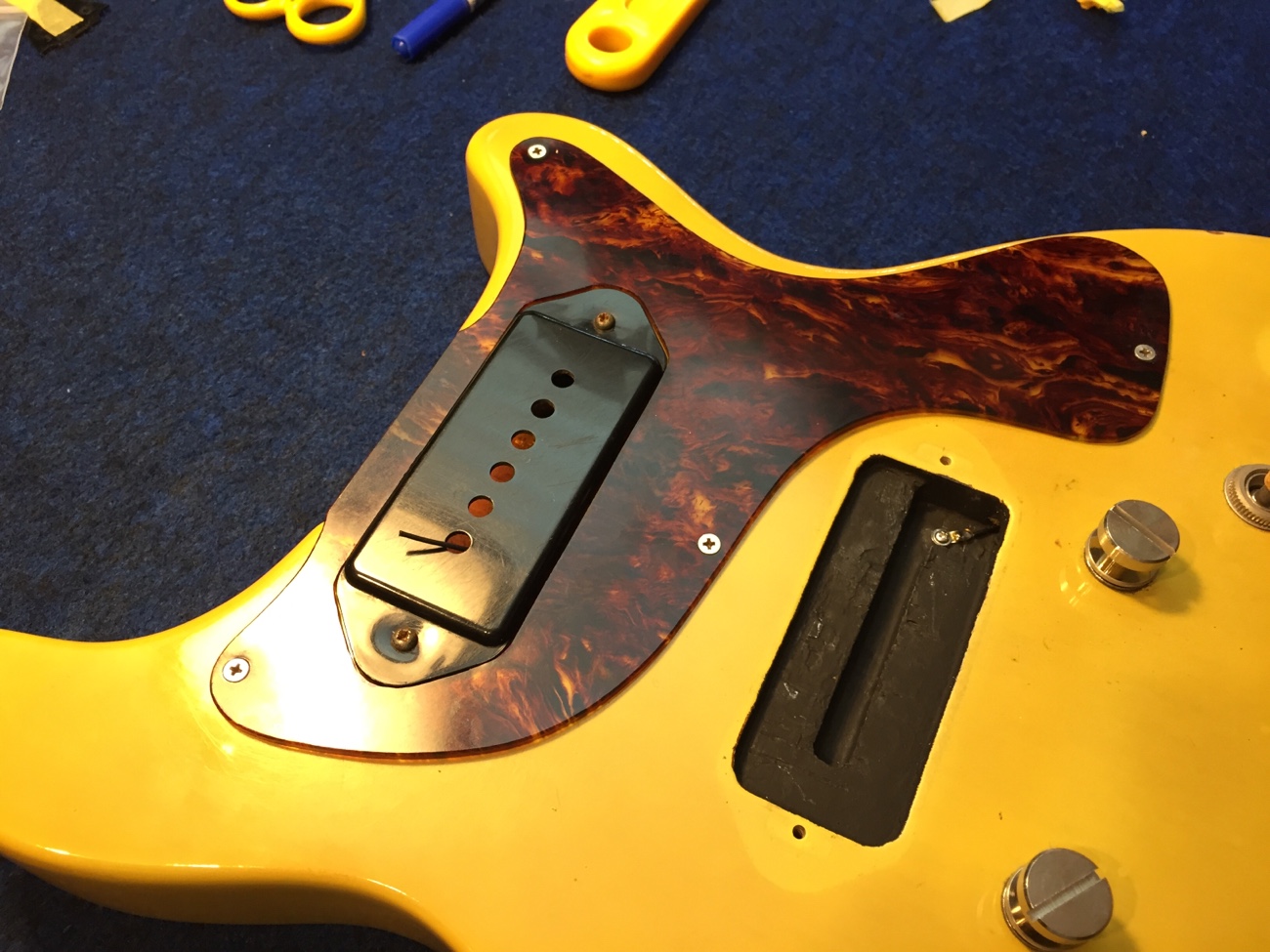

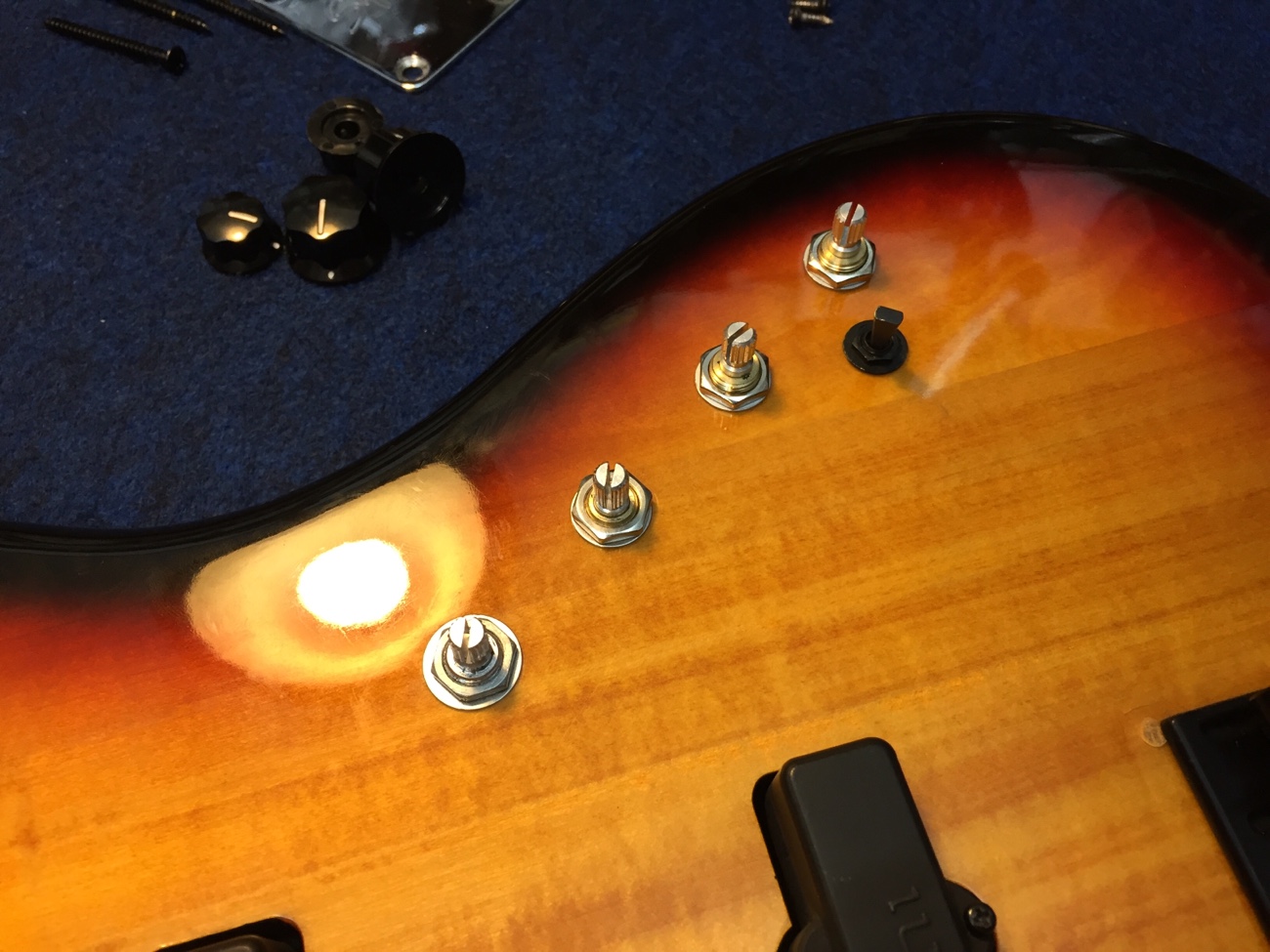

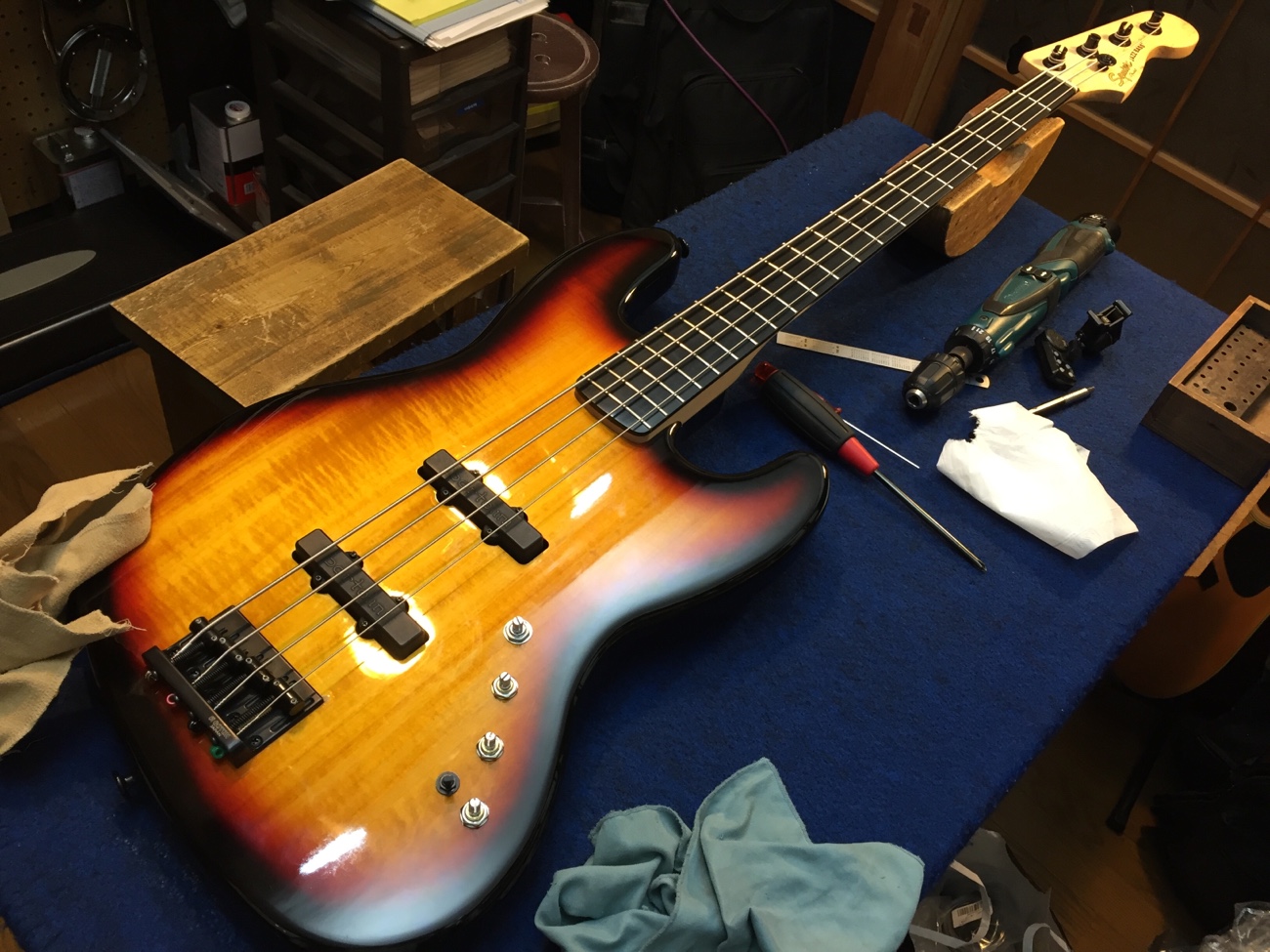

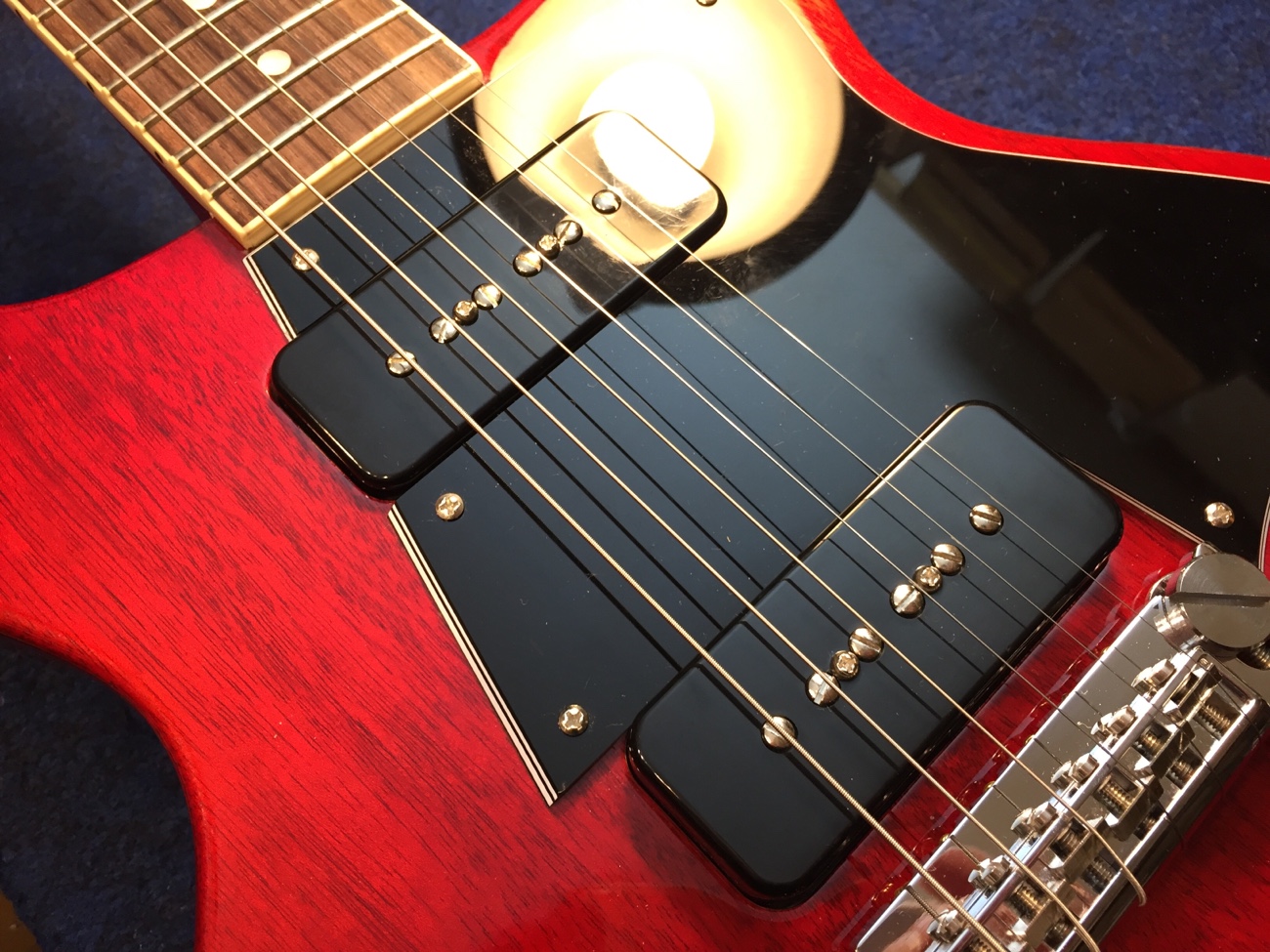

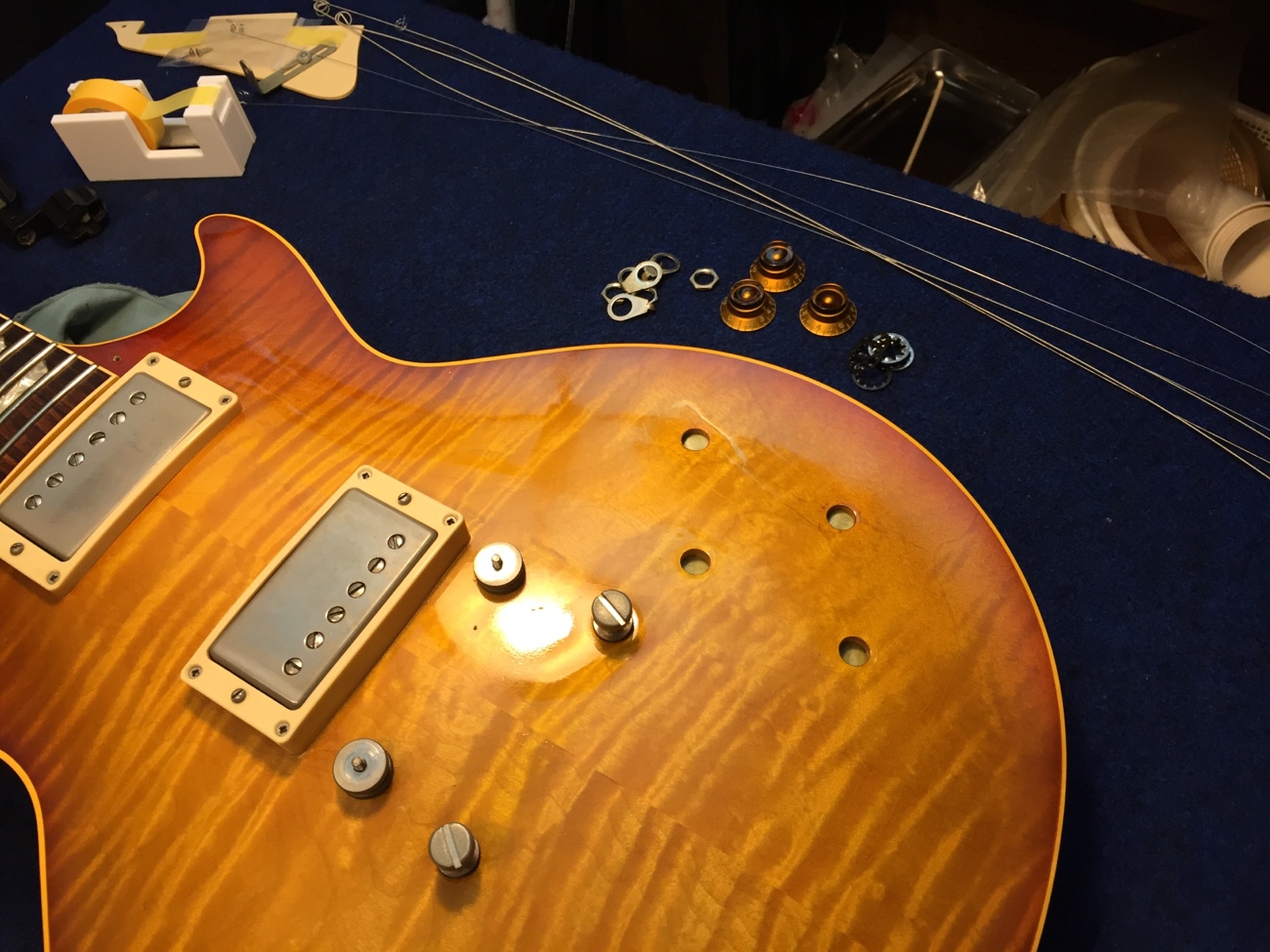

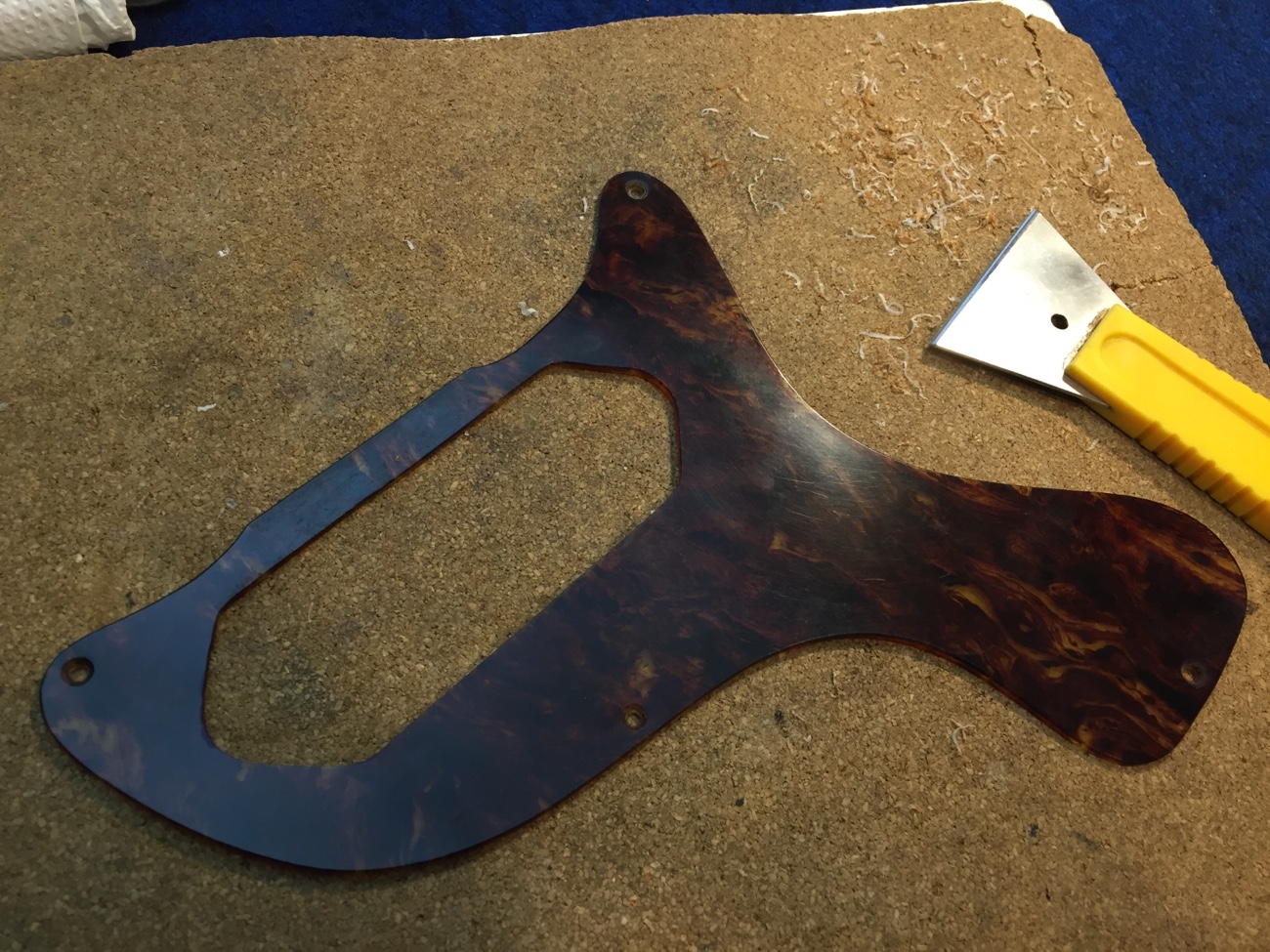

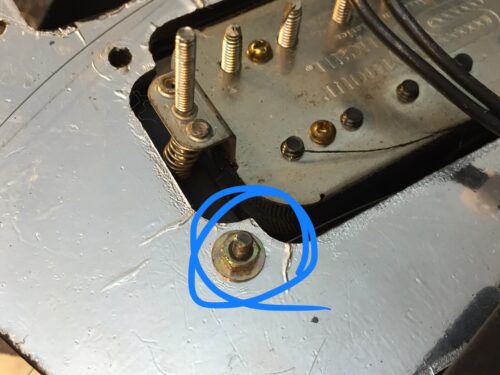

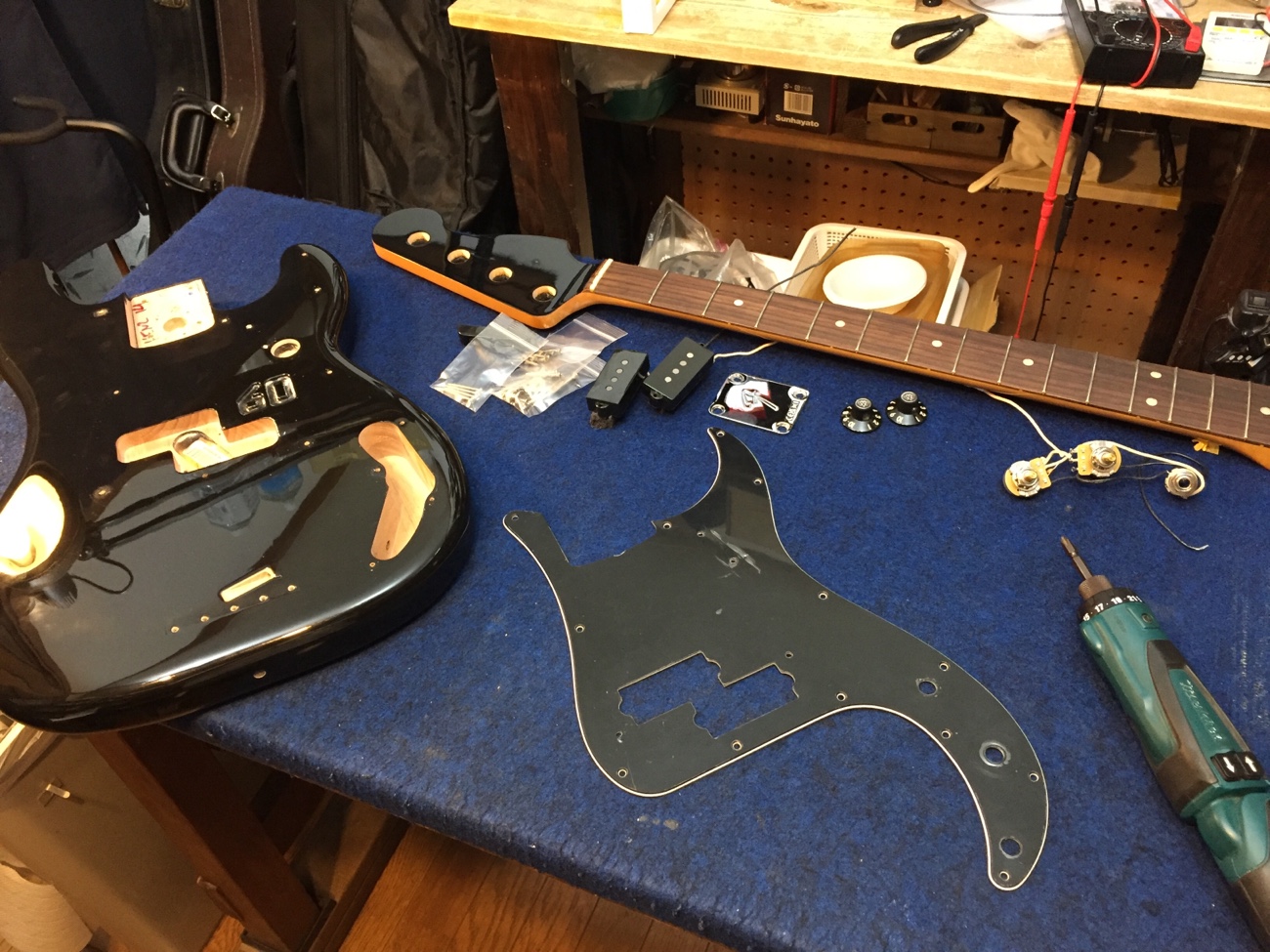

部品を取り付けました。

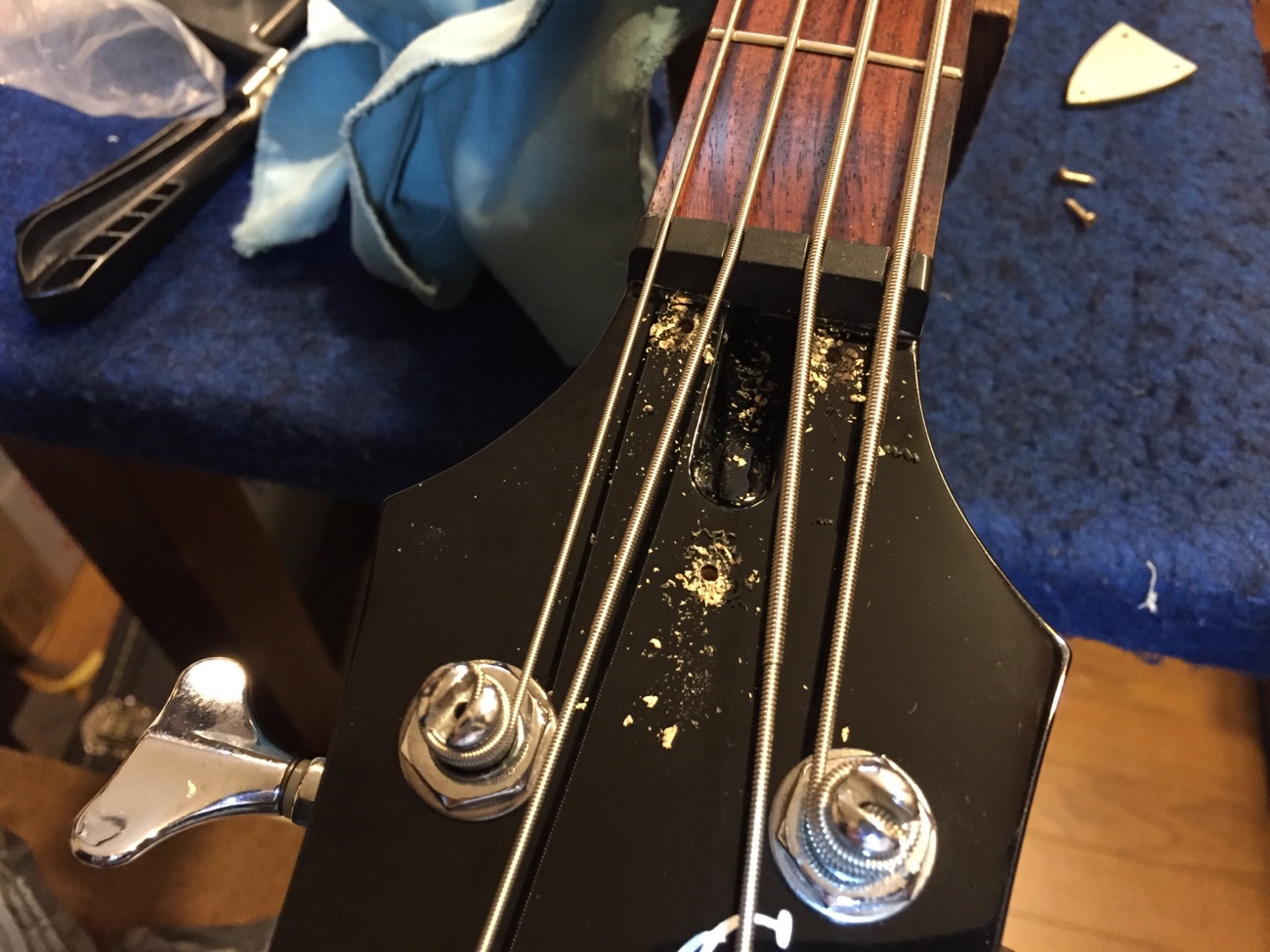

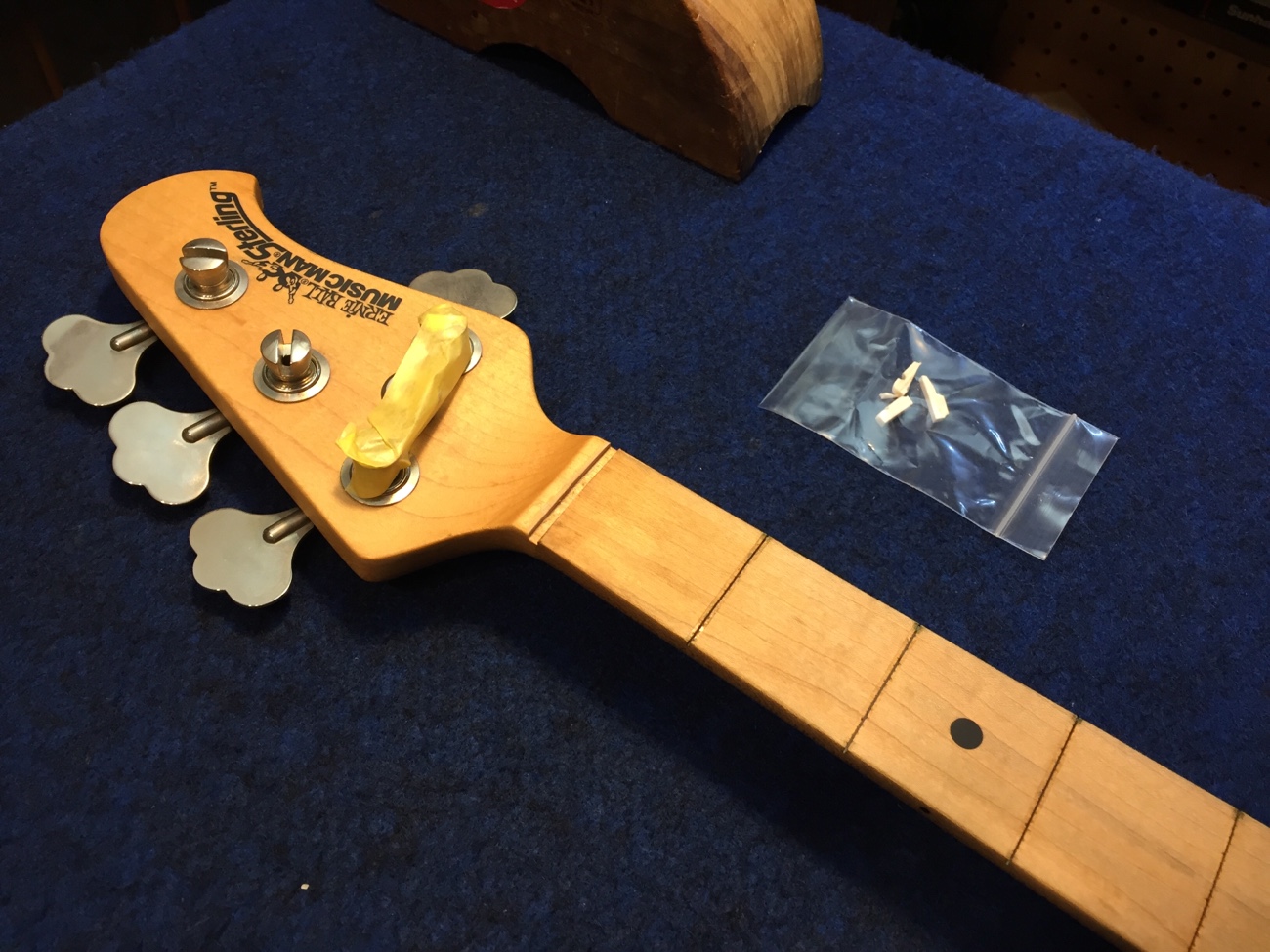

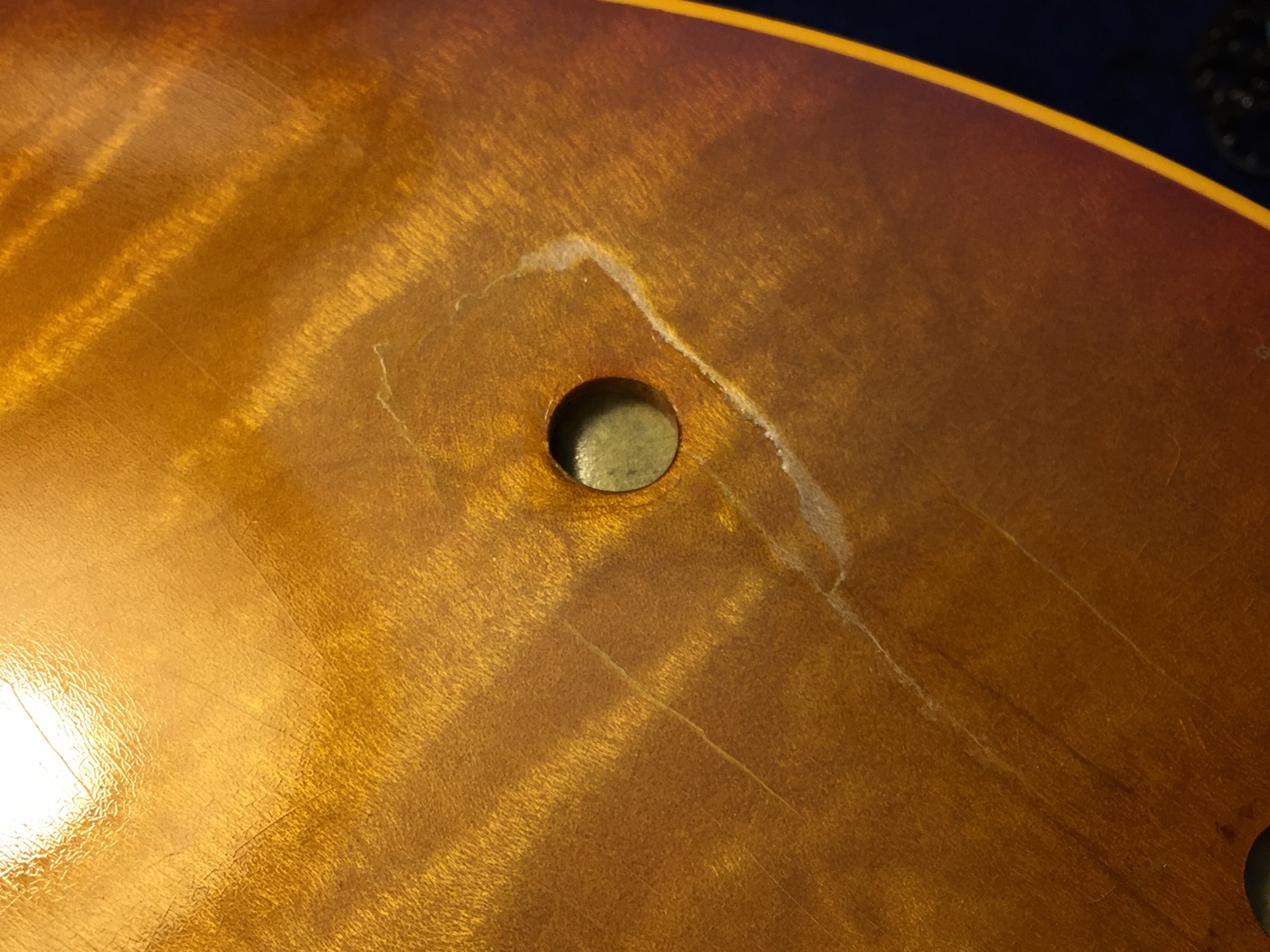

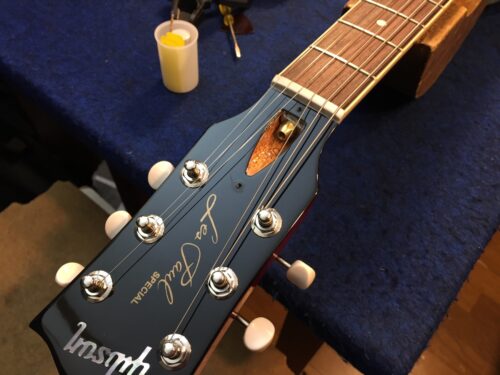

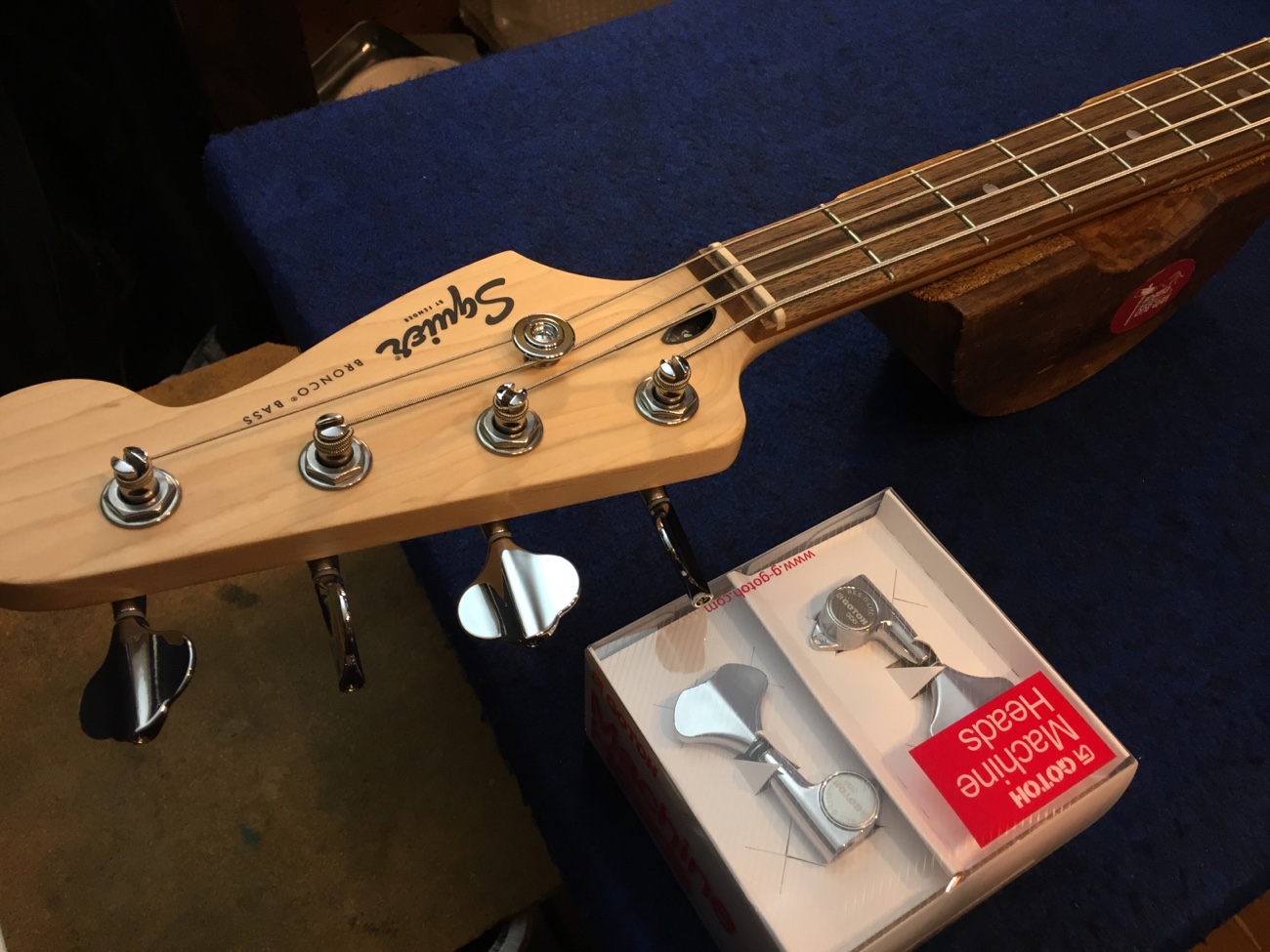

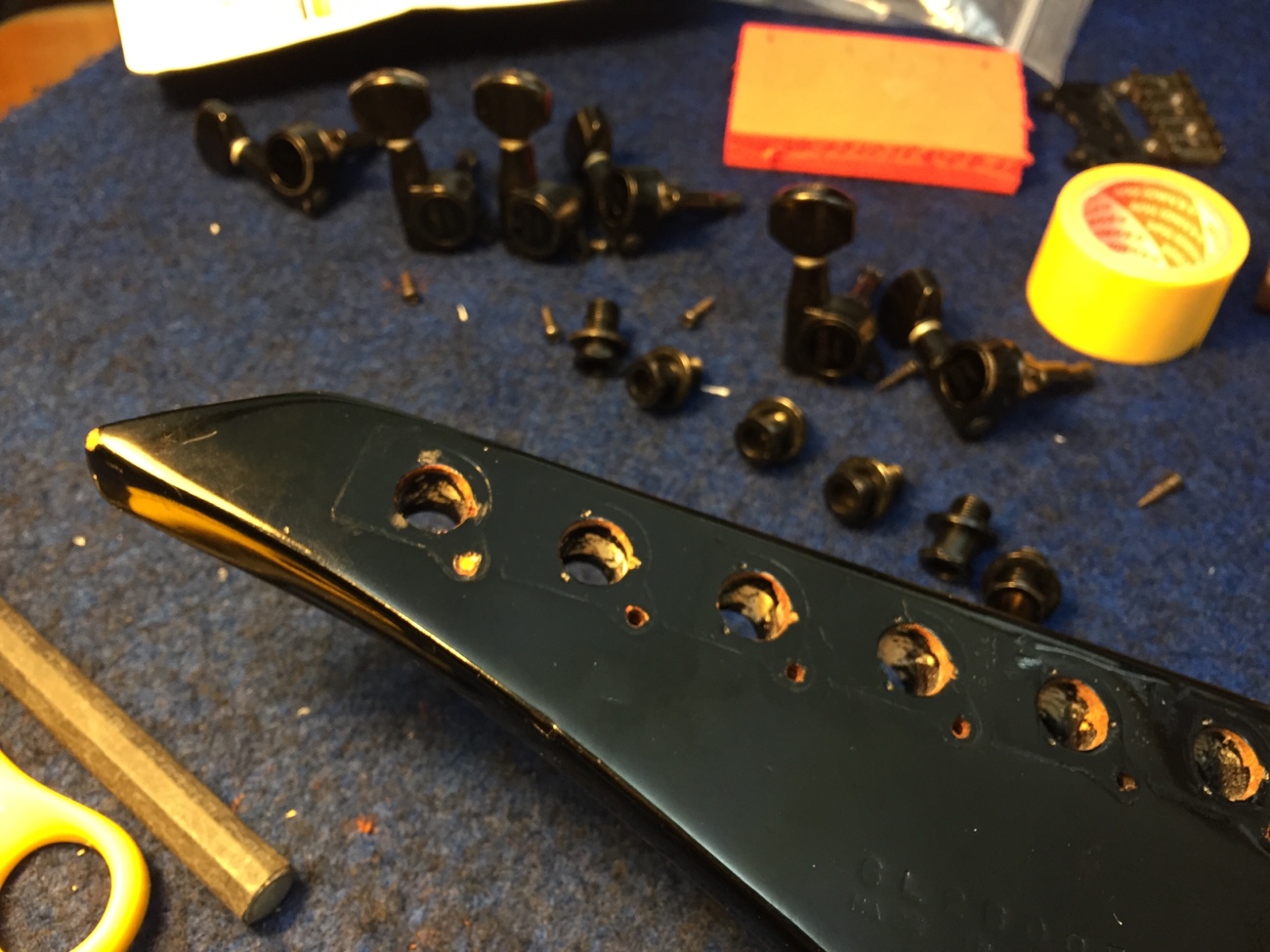

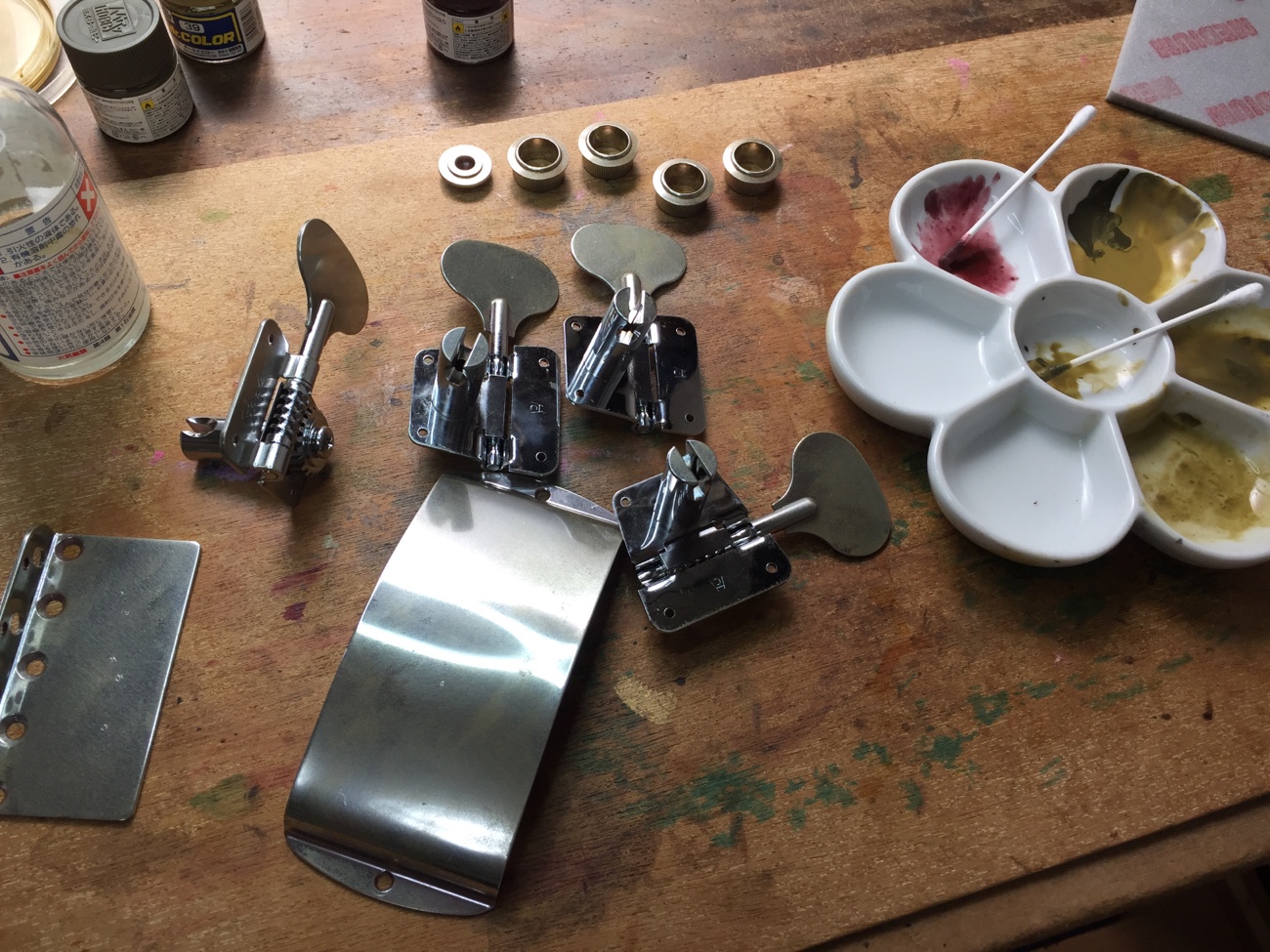

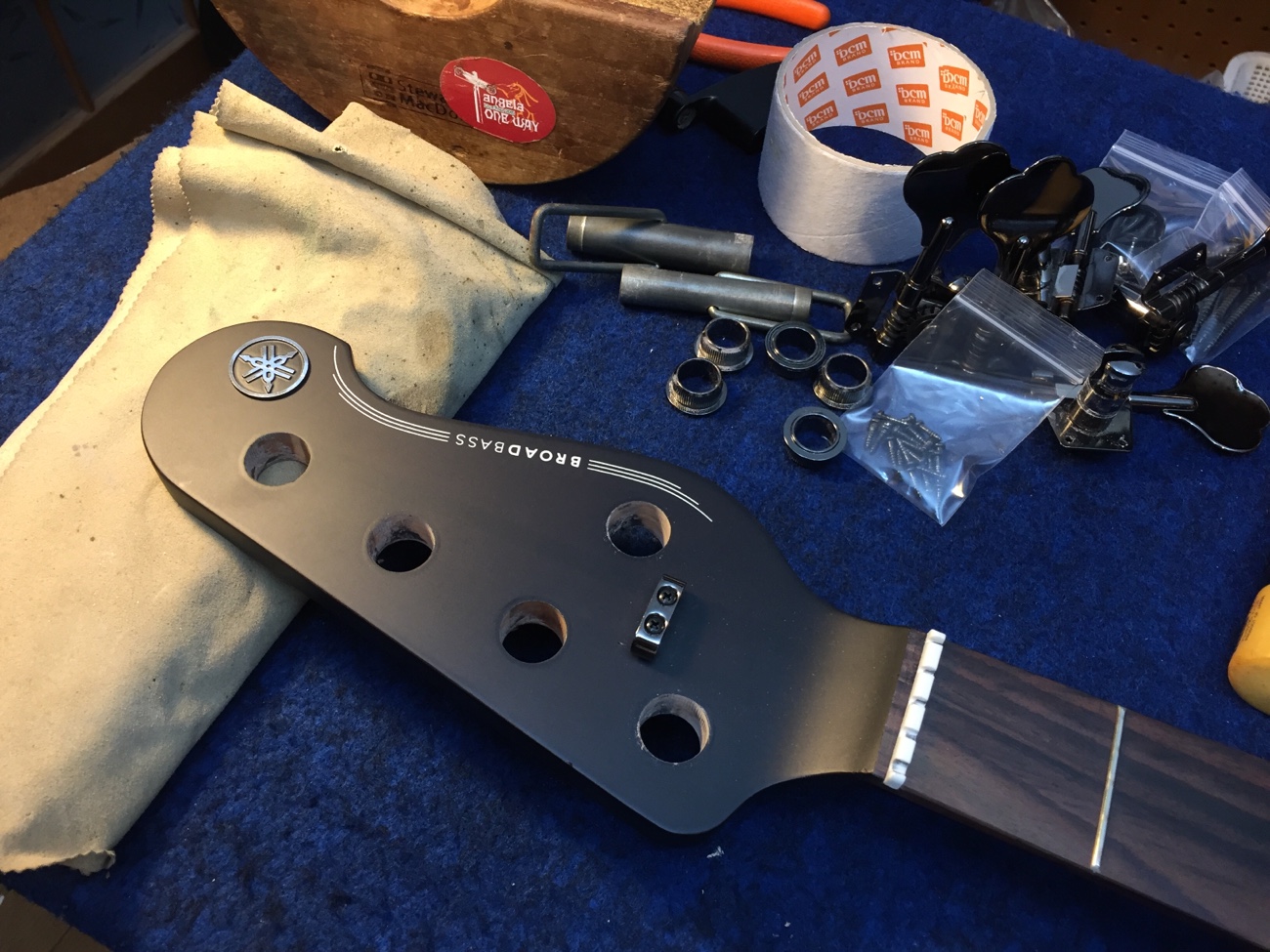

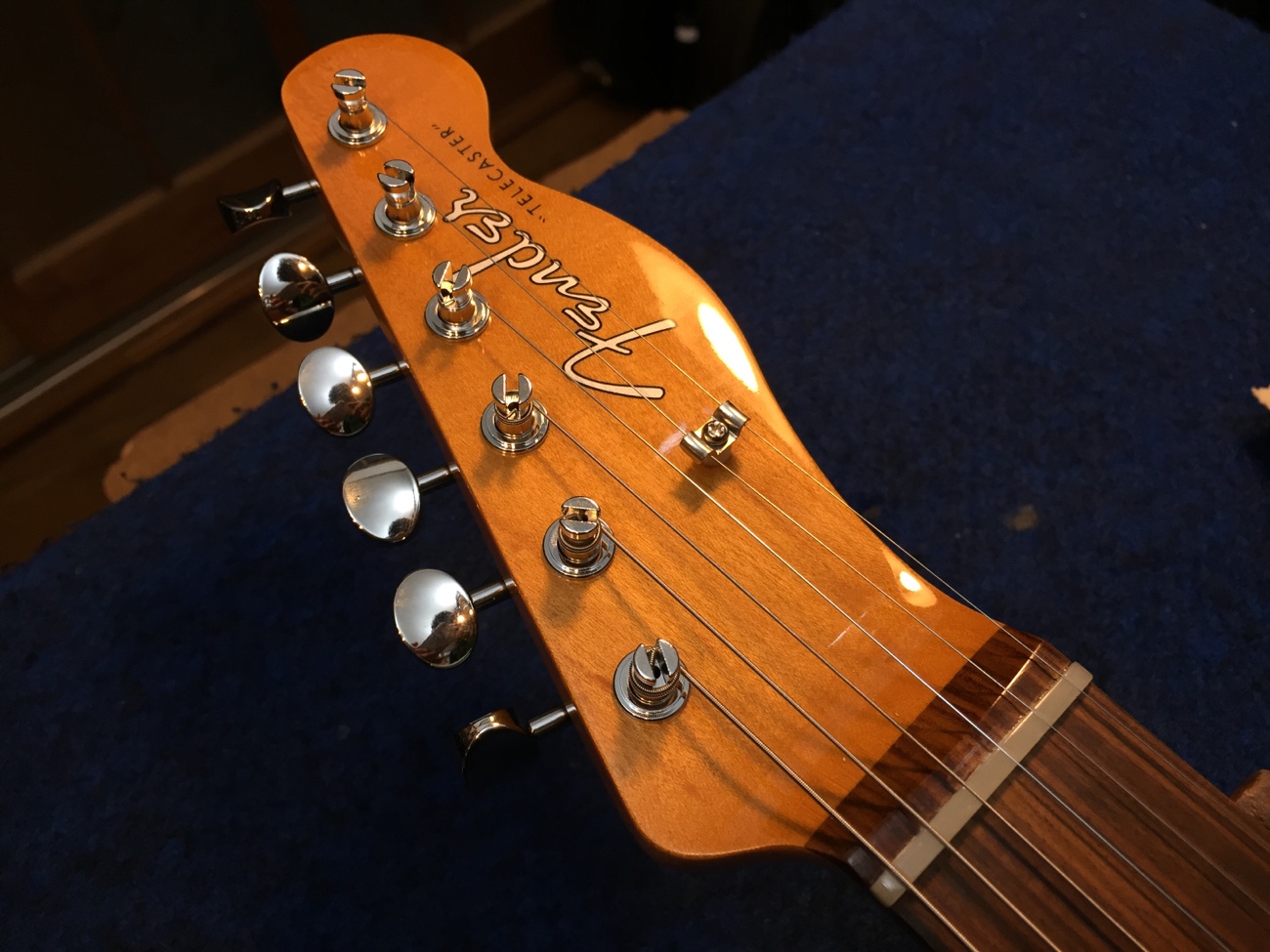

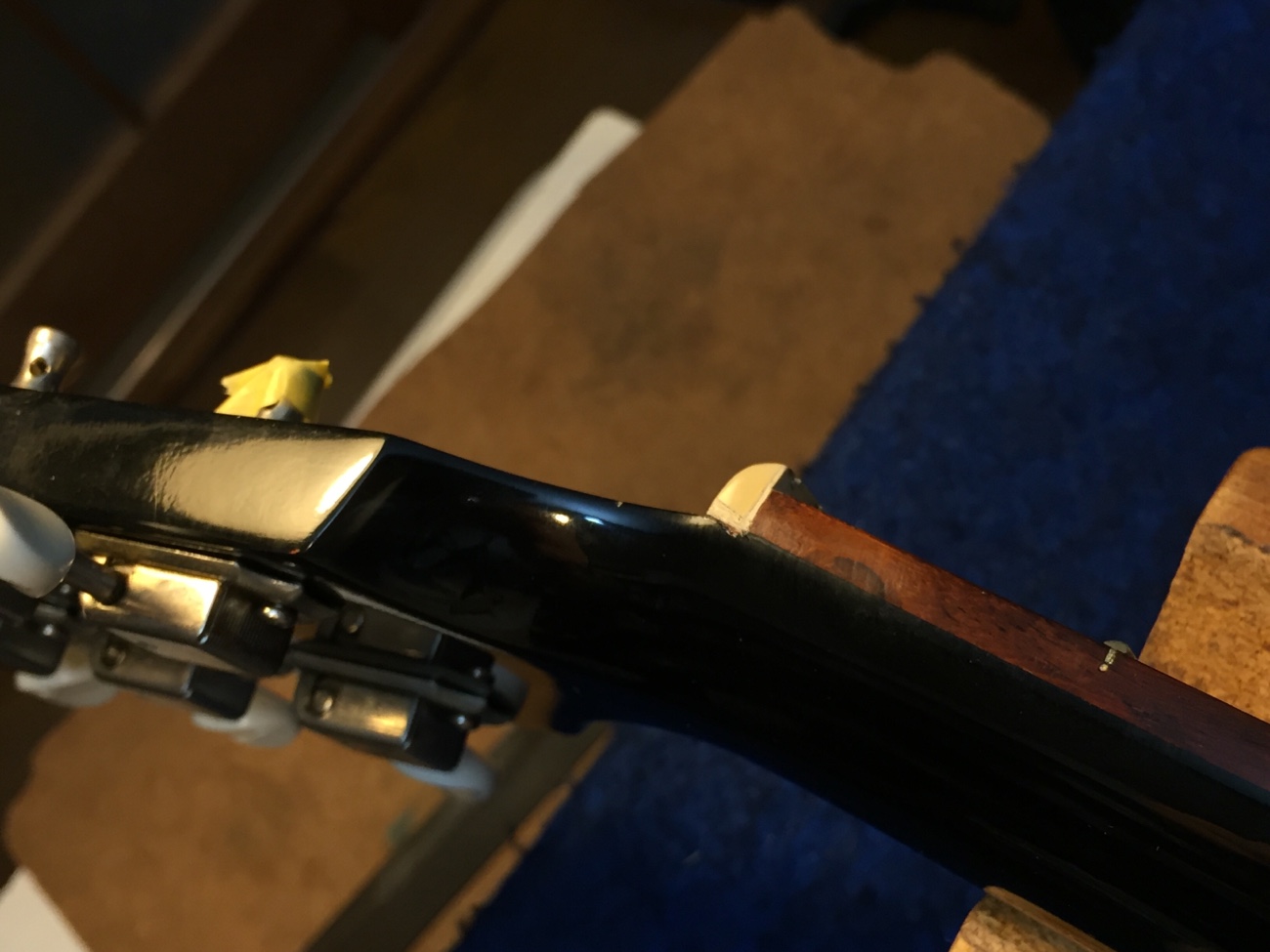

ペグを外しました。　塗装がひび割れているところを補修しておきましょう。

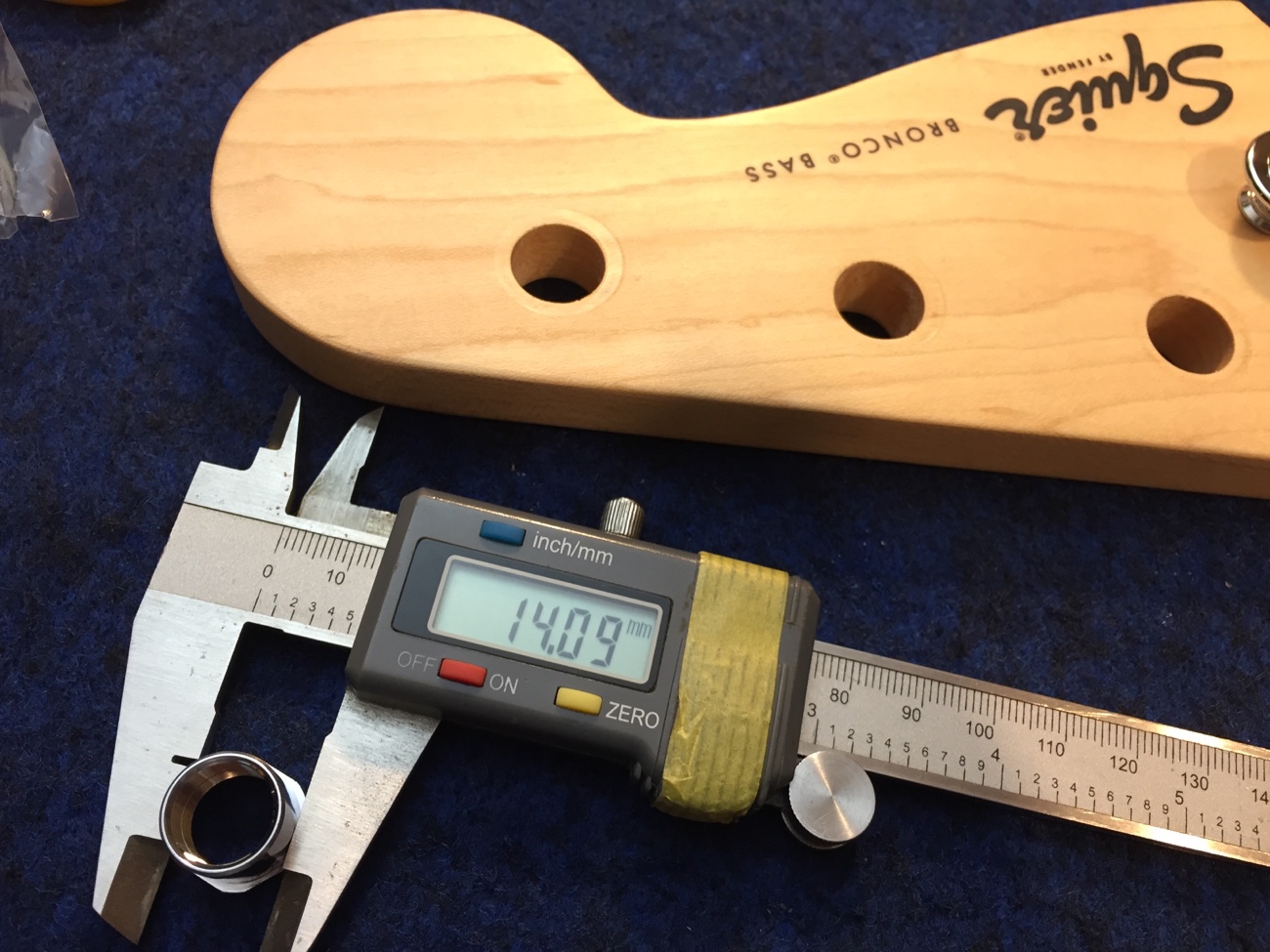

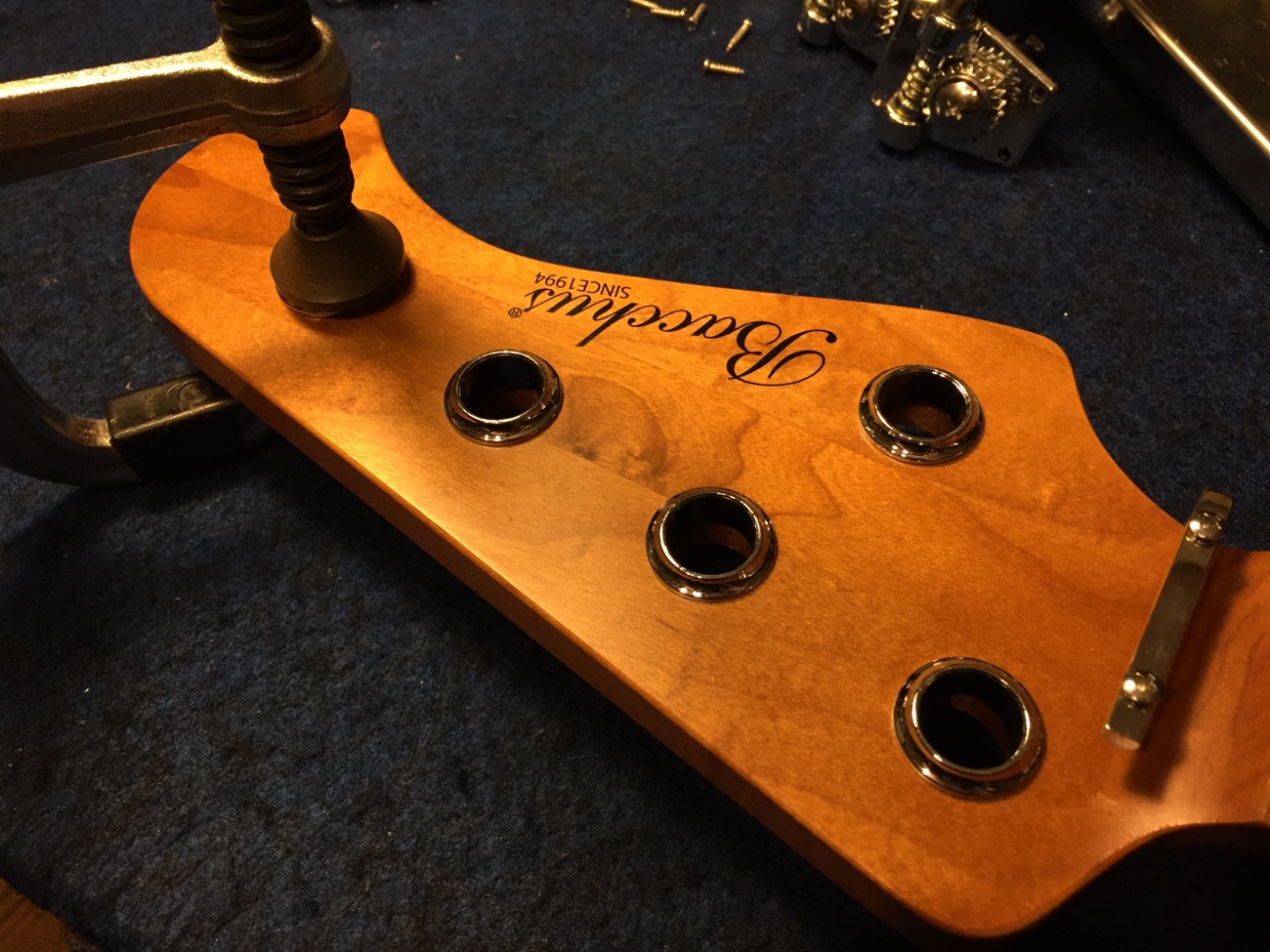

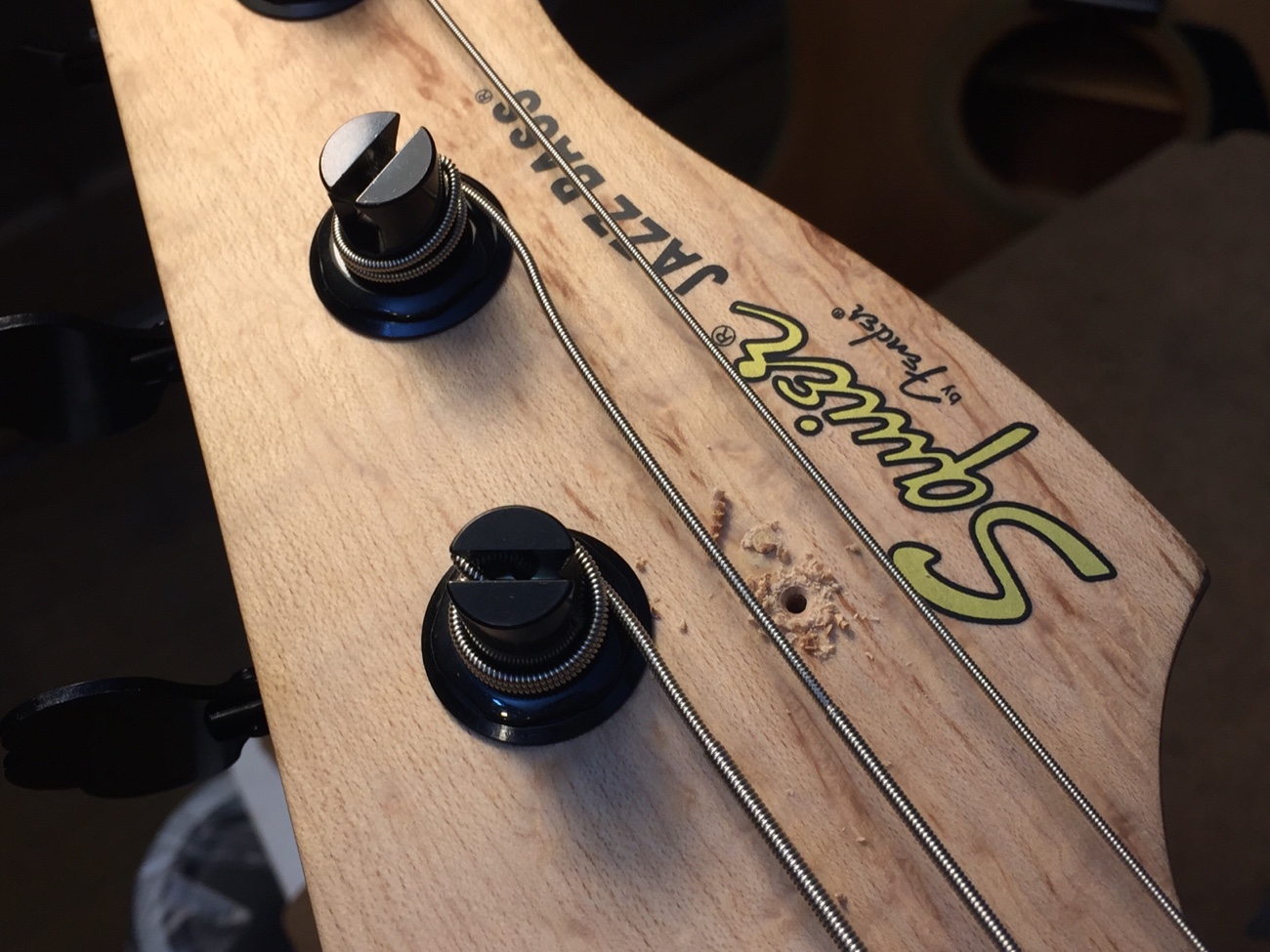

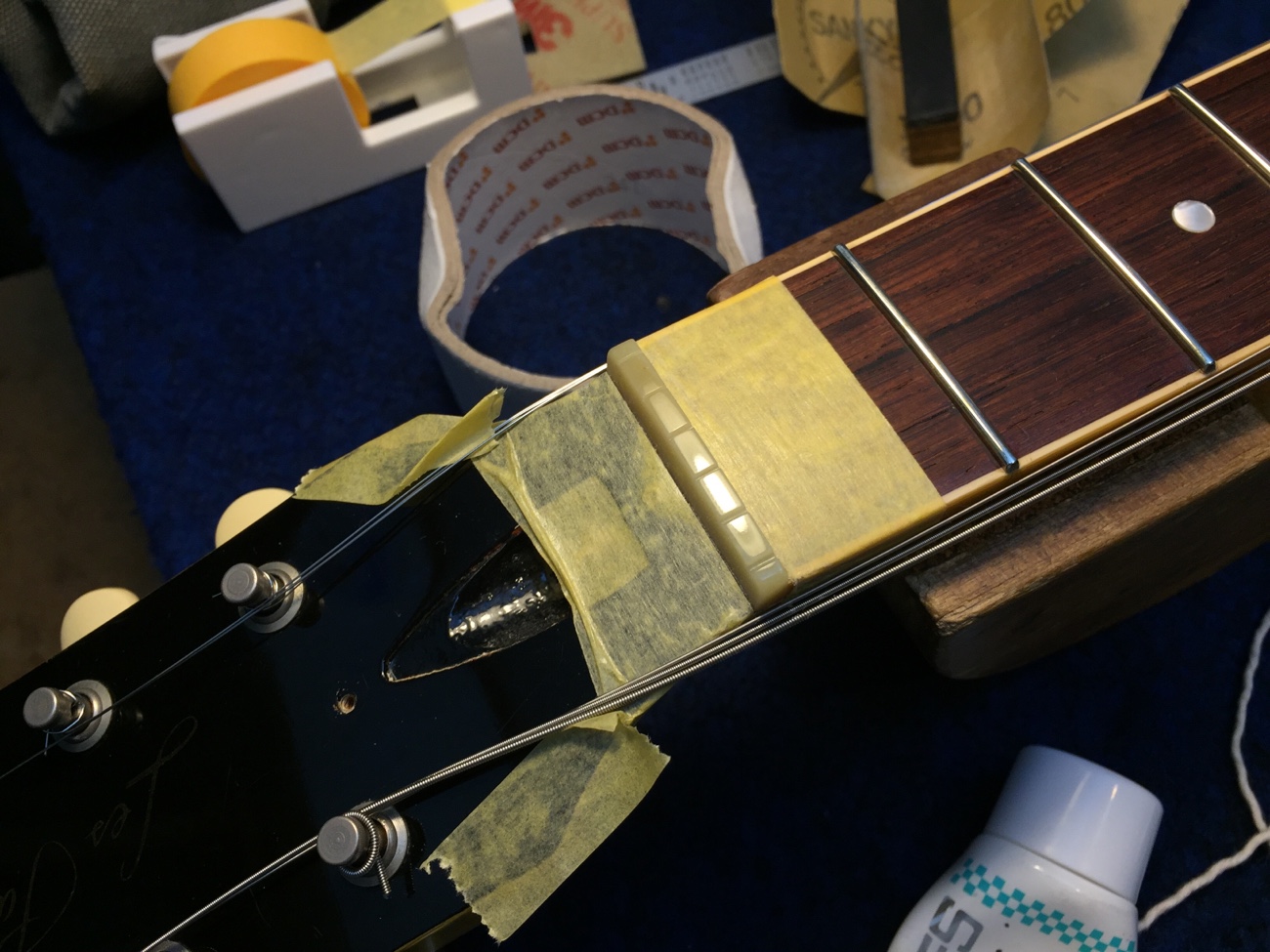

ペグブッシュが浮いているところを押し込んで固定していきます。

ヘッドのトップ面が真っ直ぐではないので、無理をしてまで完全に押し込むとかえって斜めに入ってしまいますので、ヘッドの穴に逆らわないようにしました。

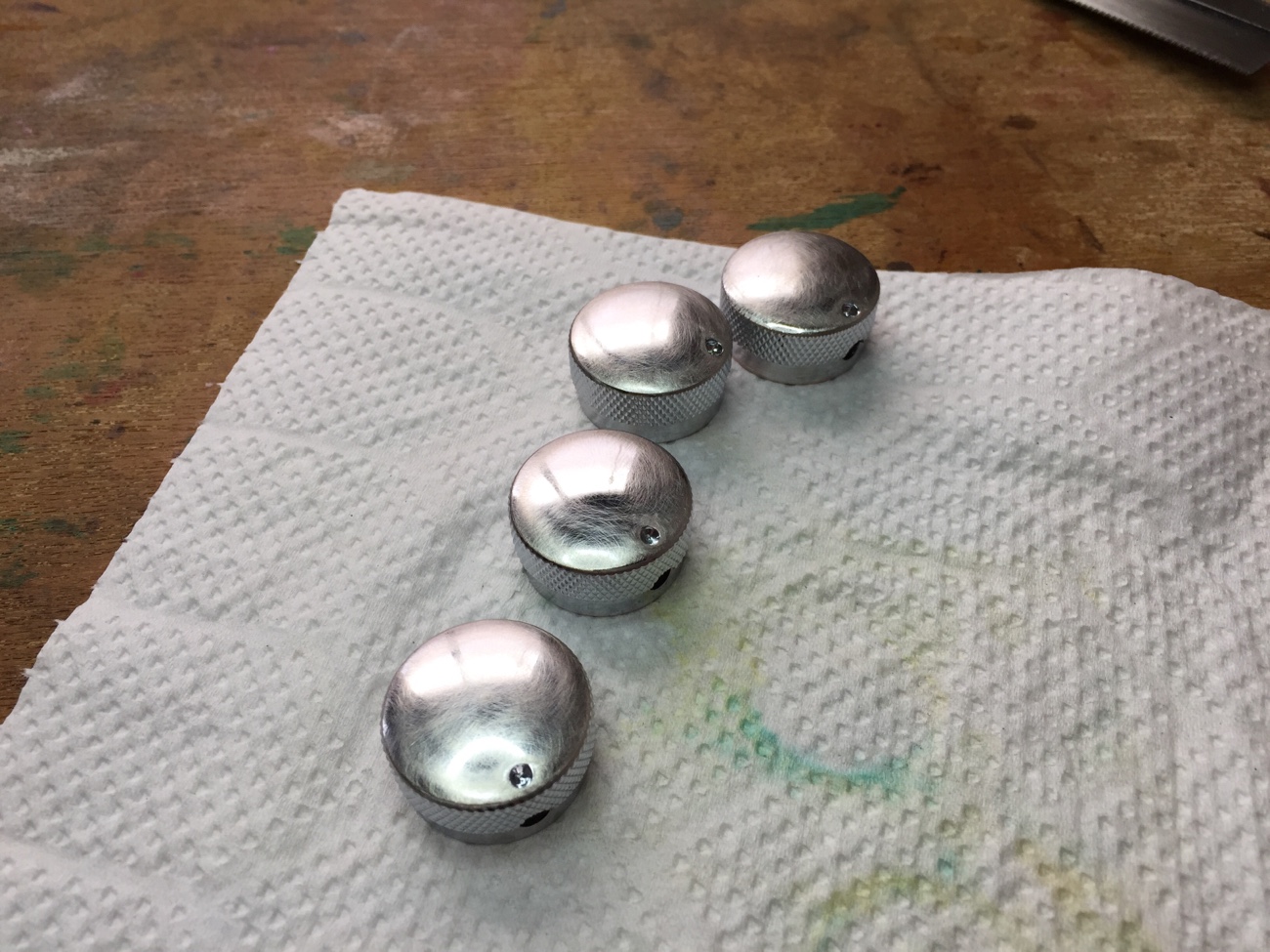

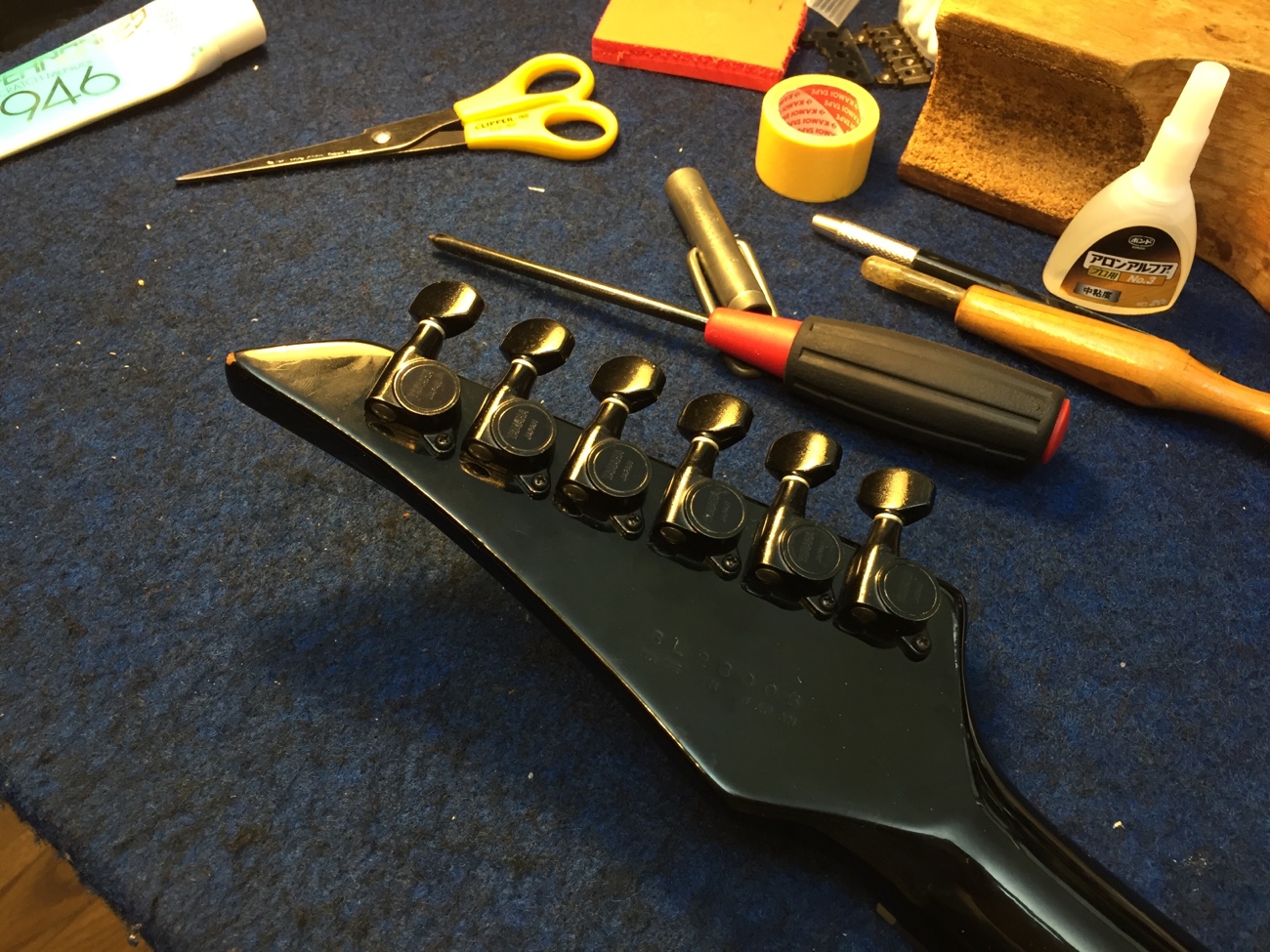

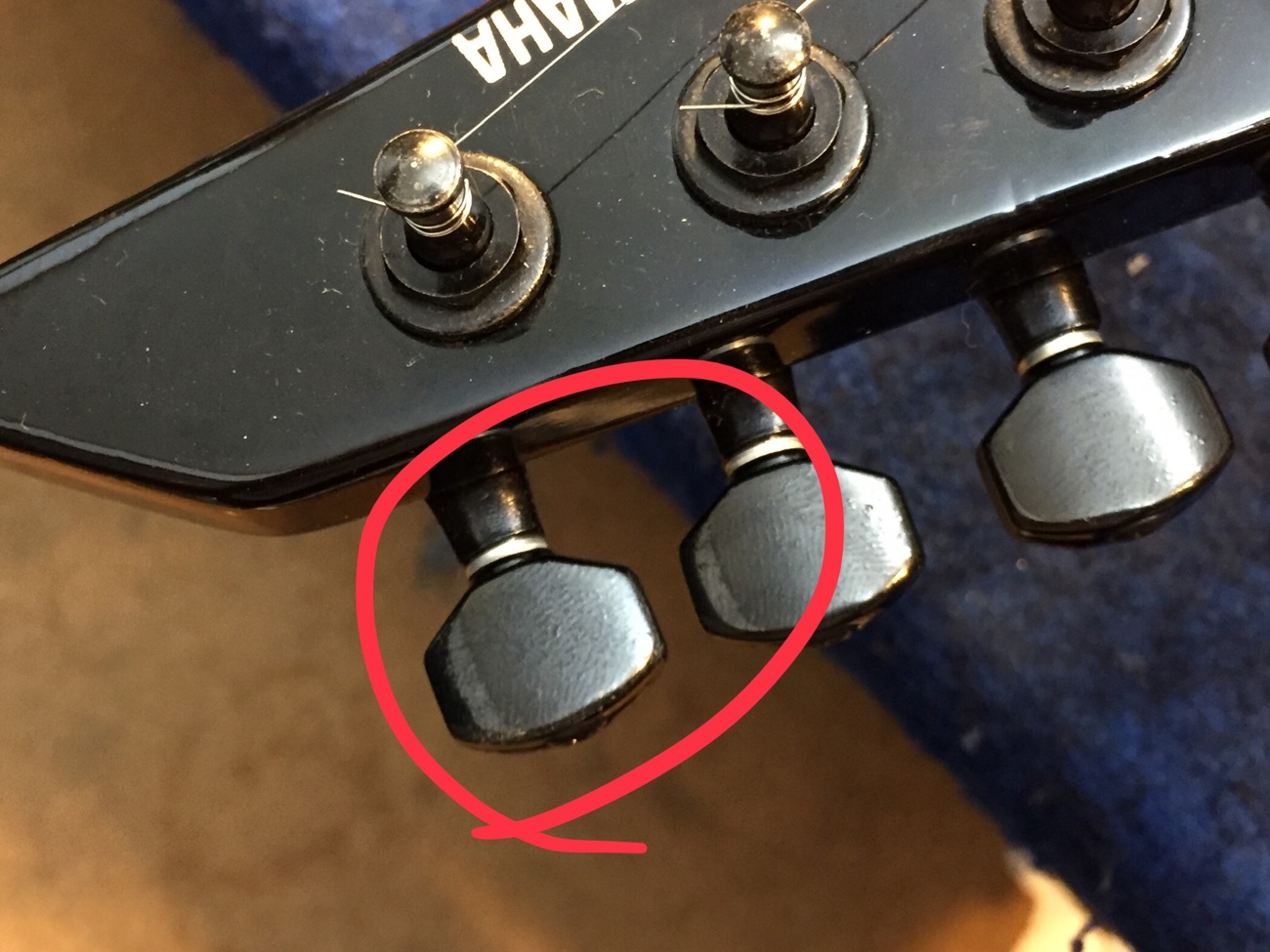

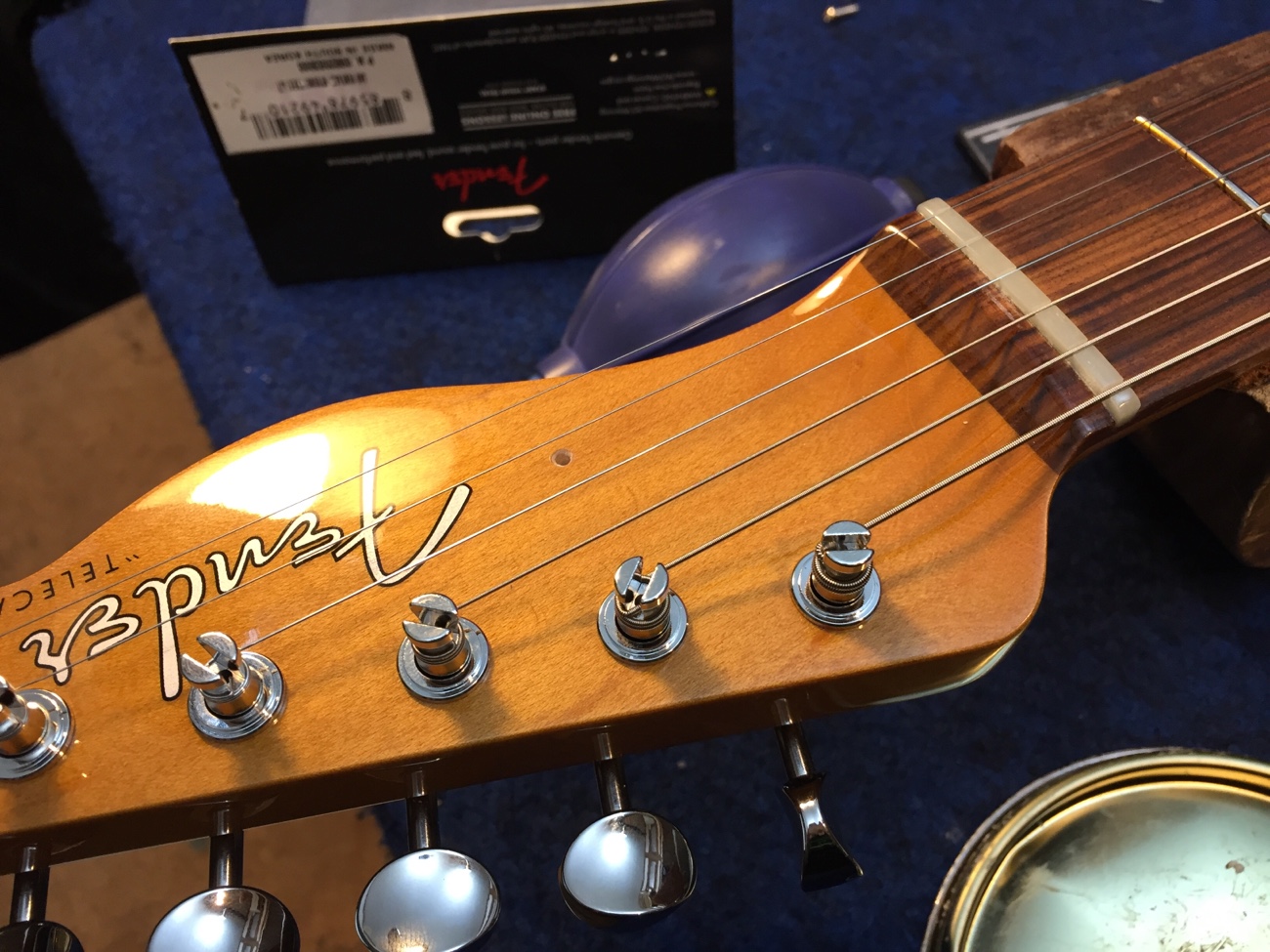

2弦のツマミがグラグラしていたのですが、締め込んでみたら良くなりました。

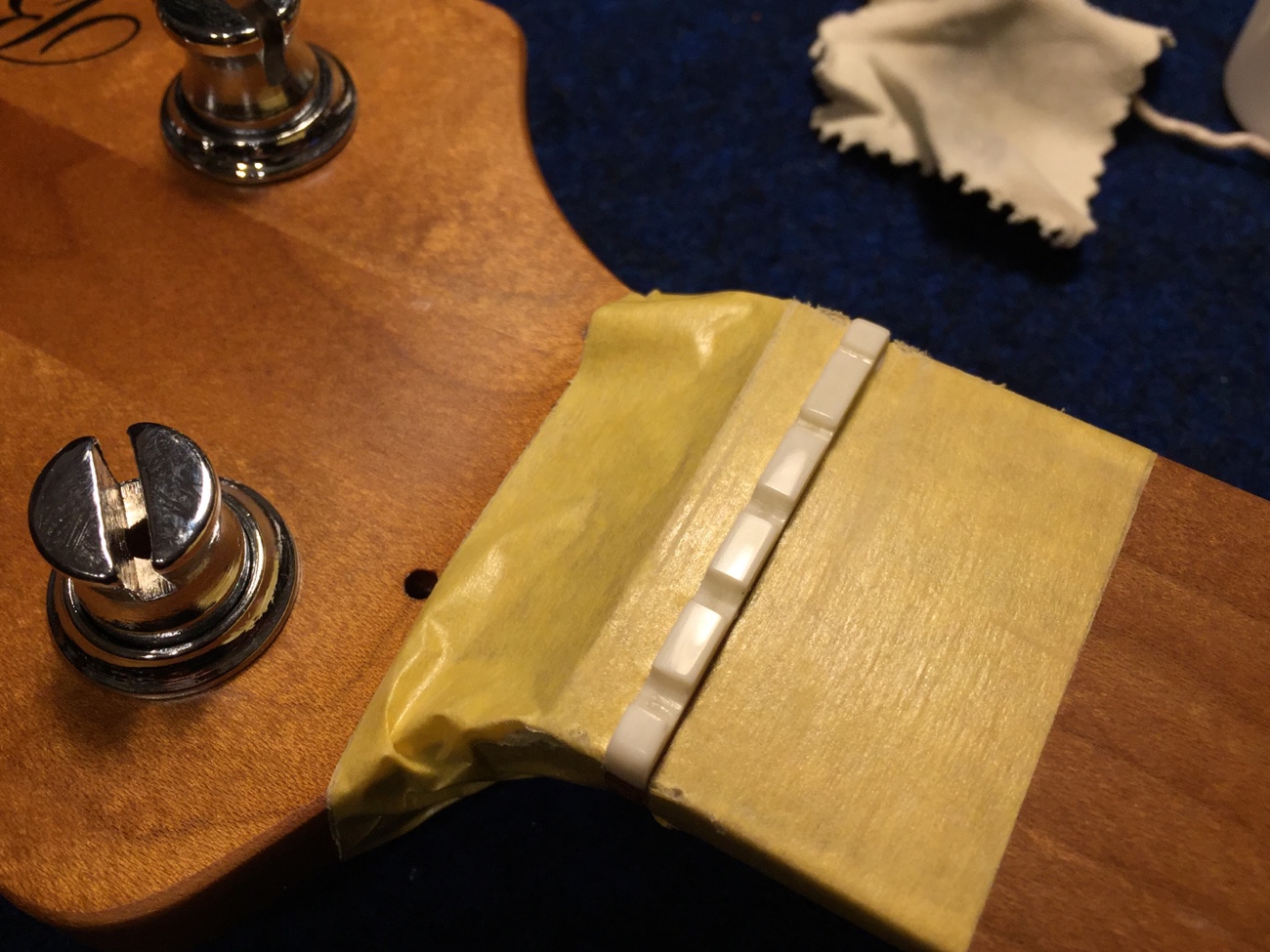

ペグポストとブッシュの内側を掃除して薄くグリスを塗っておきます。

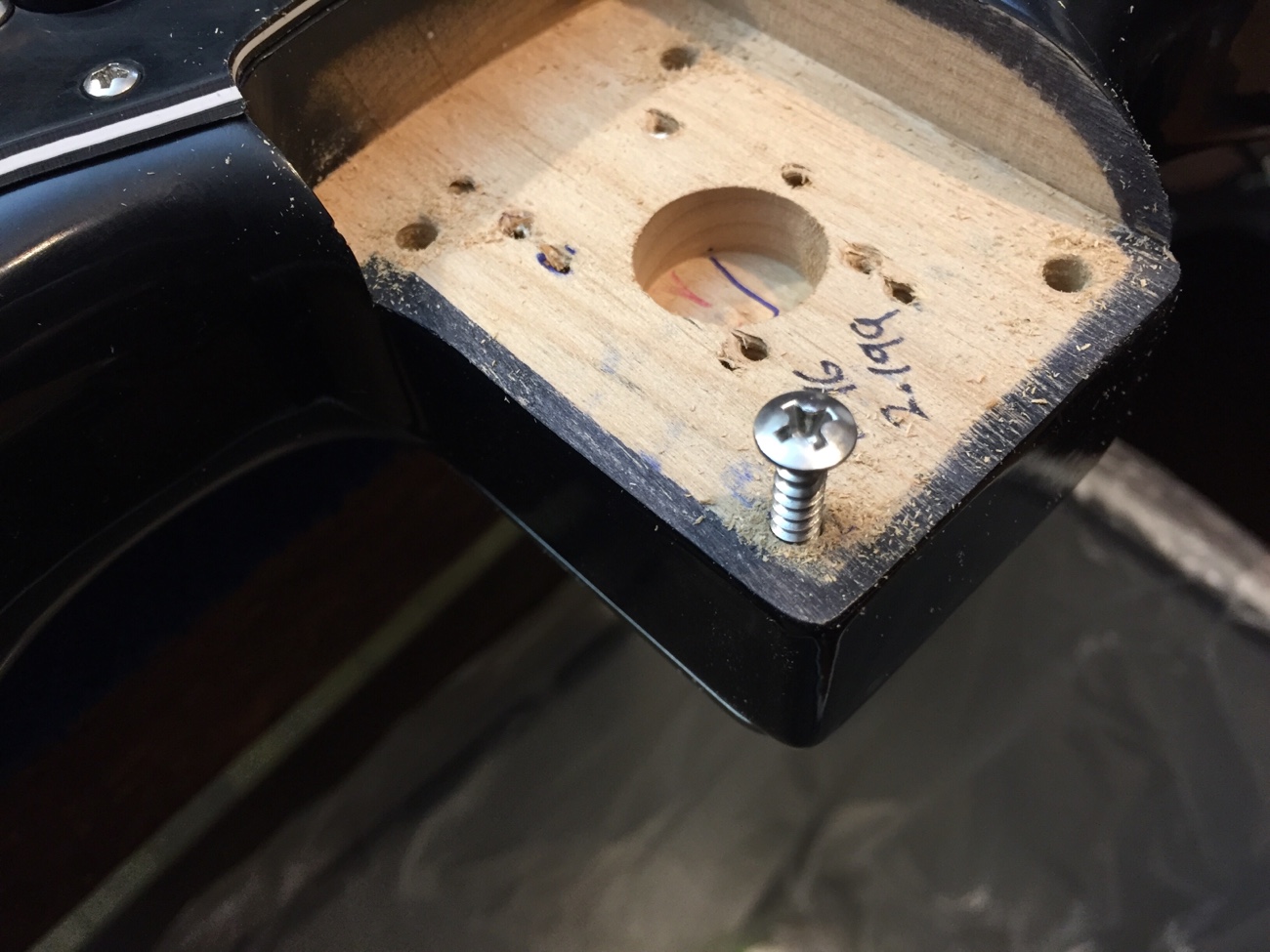

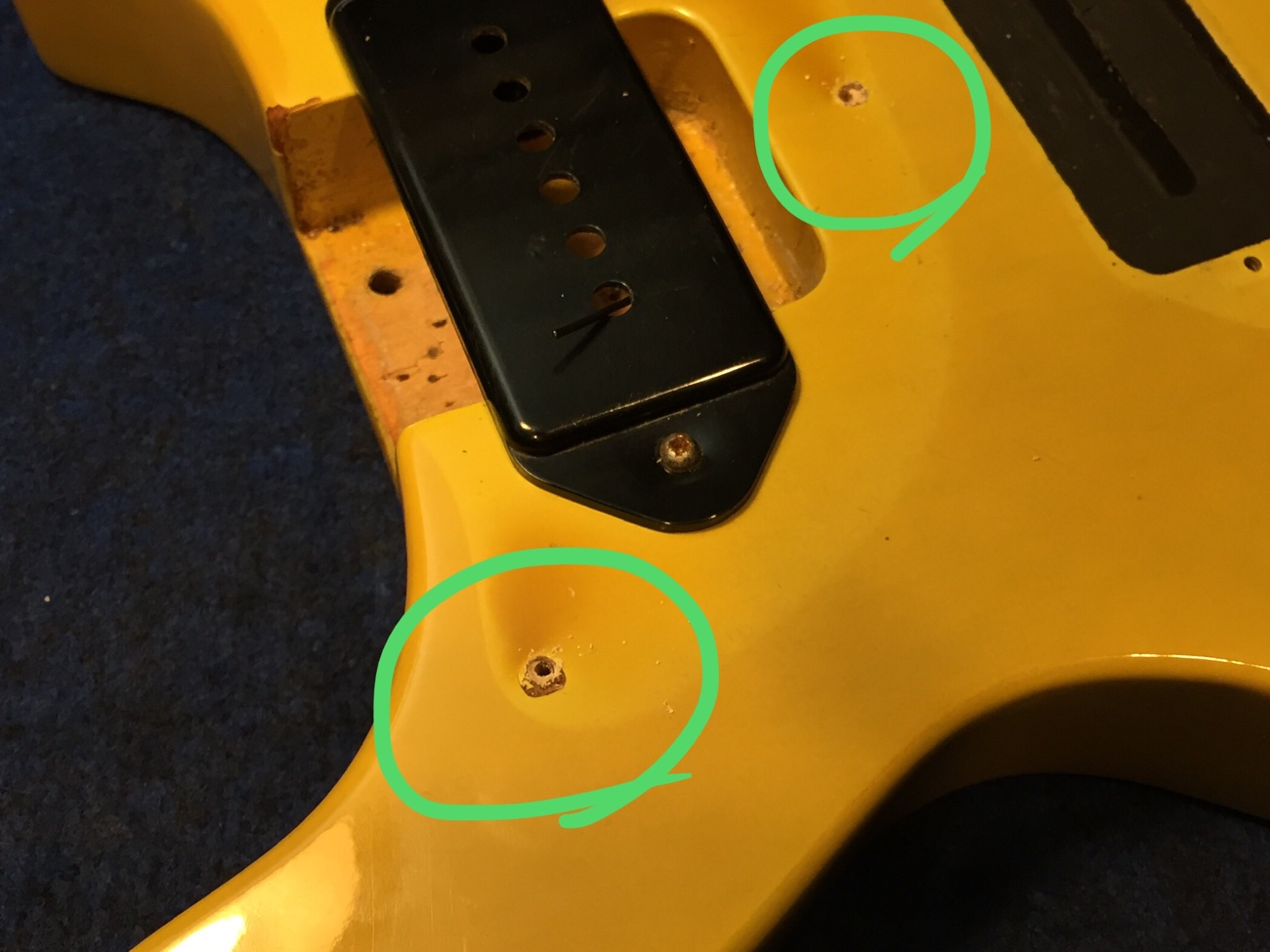

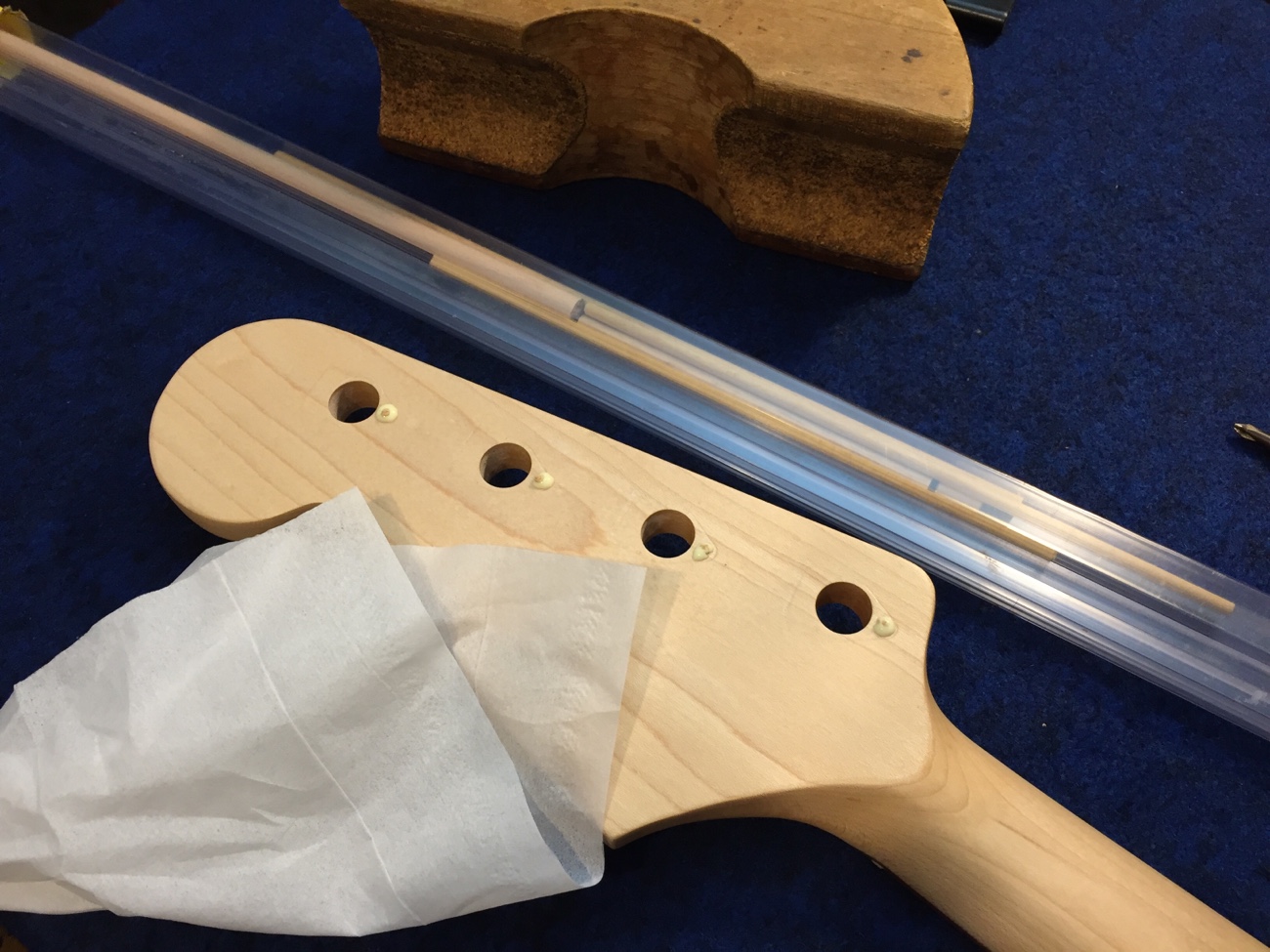

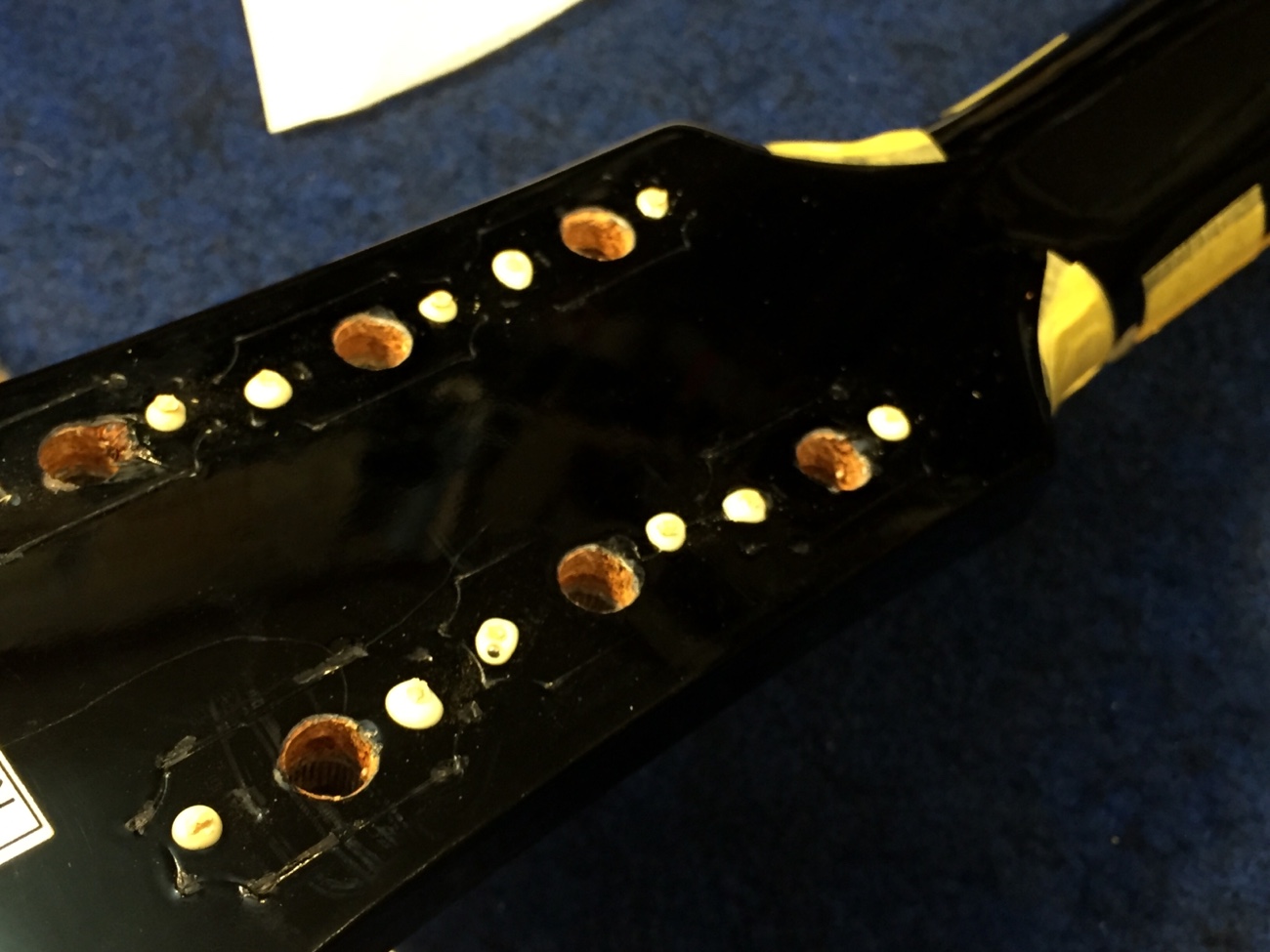

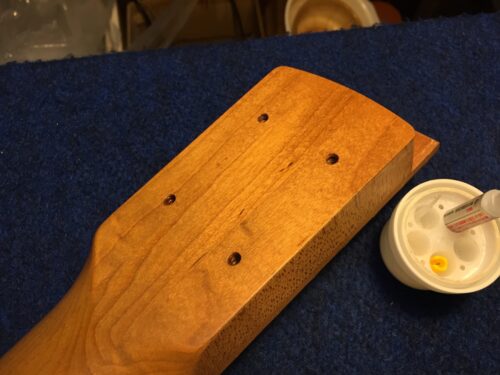

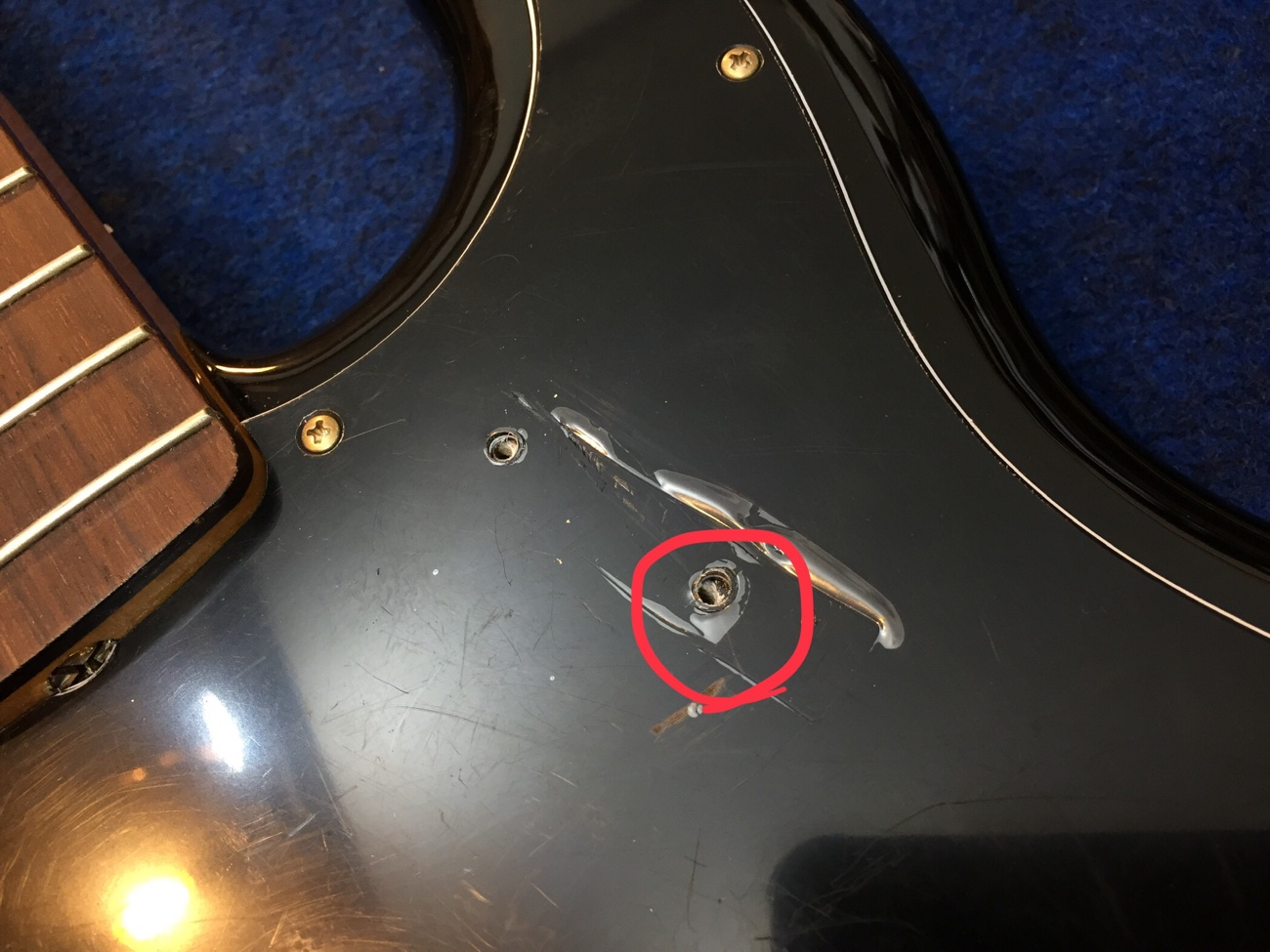

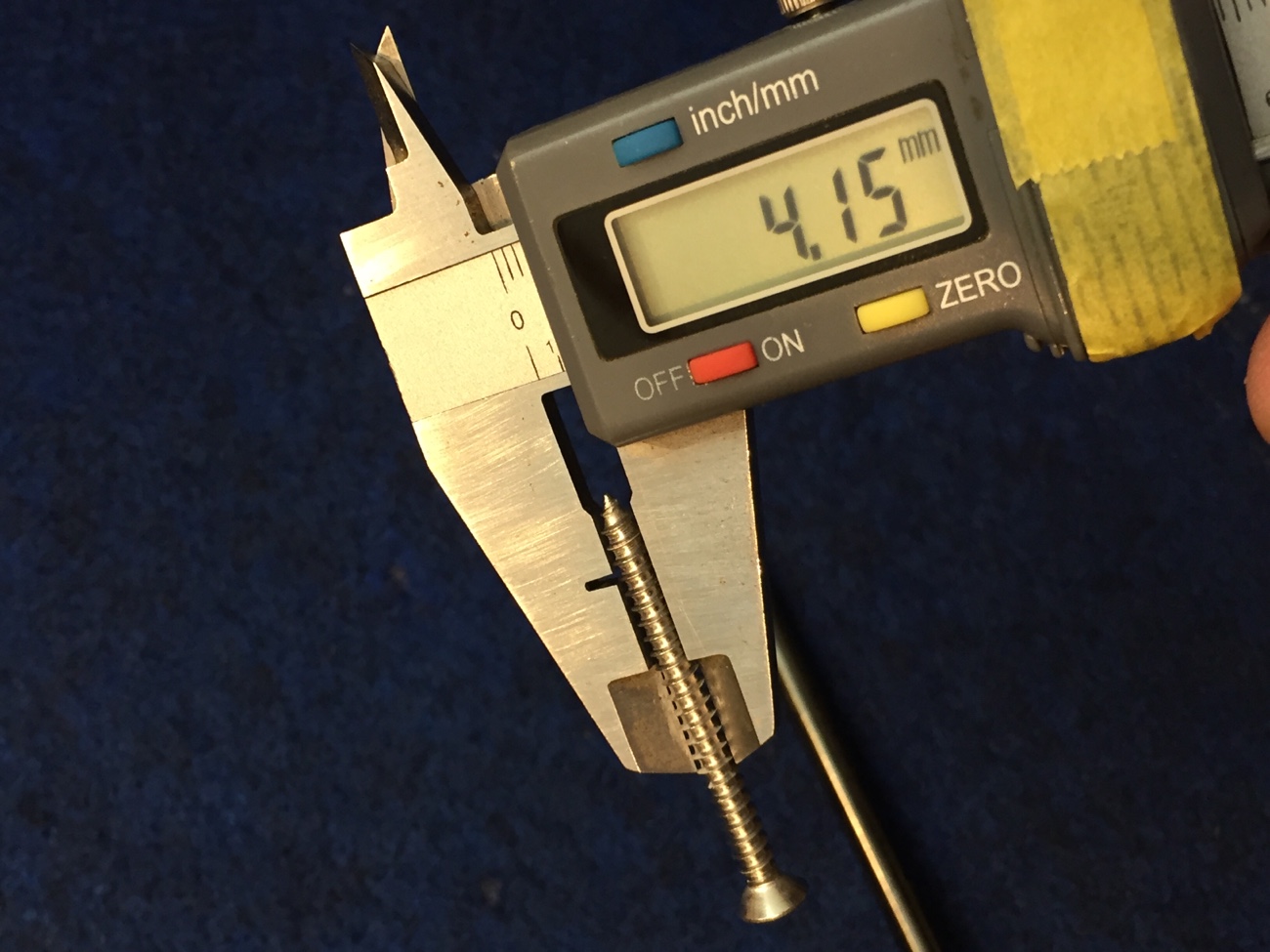

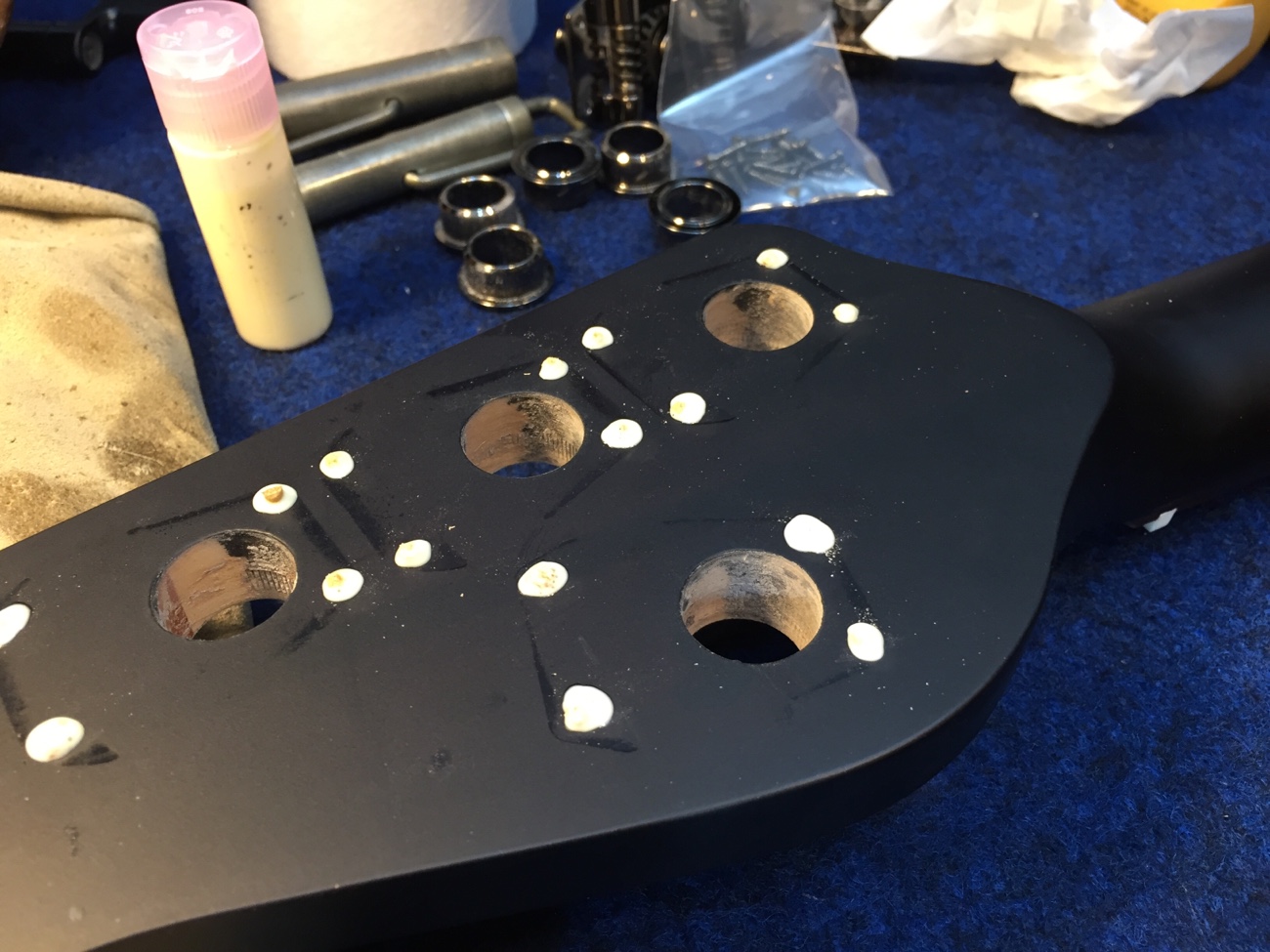

ネジ穴を面取りして低粘度瞬間接着剤で補修しました。

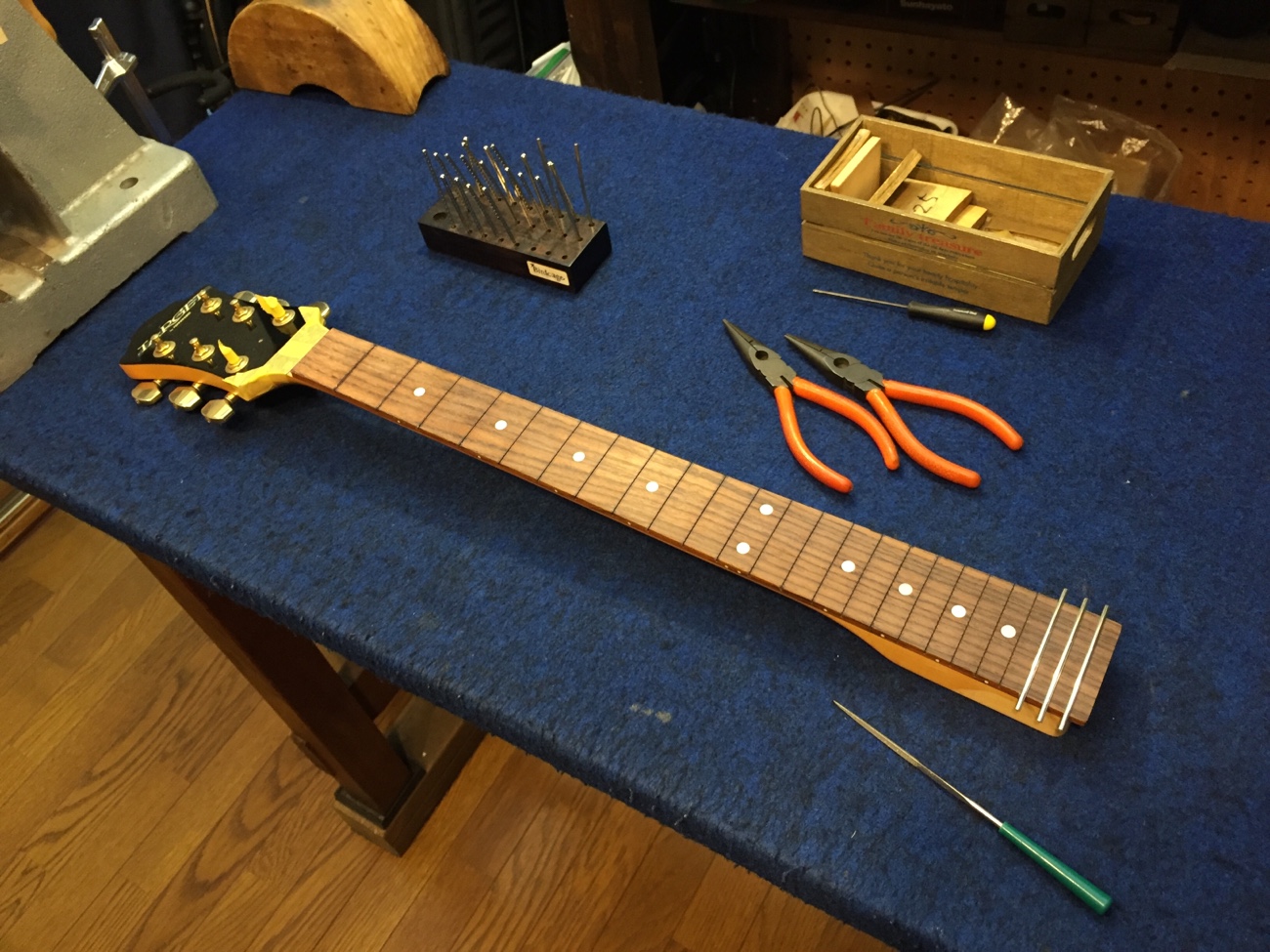

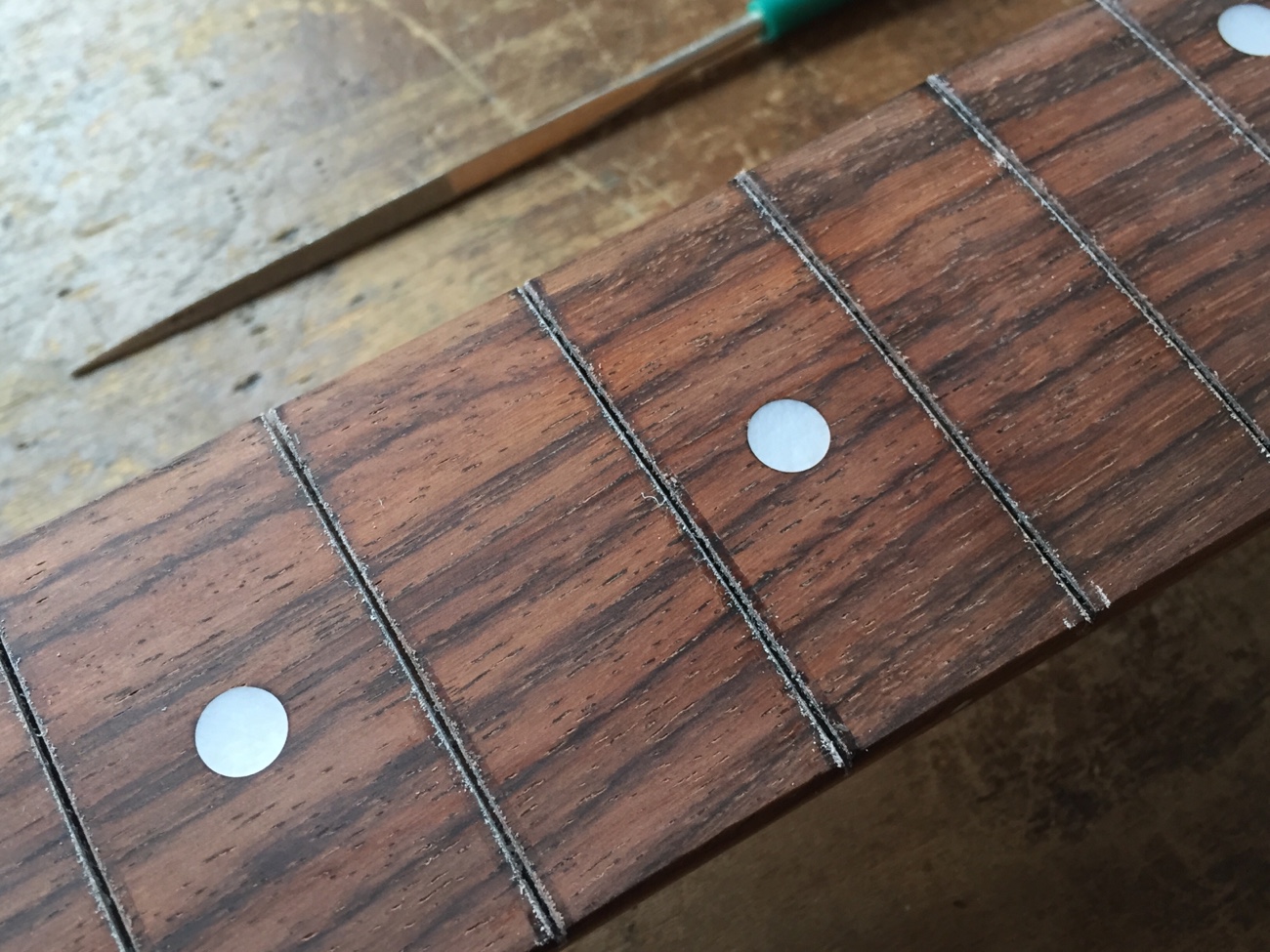

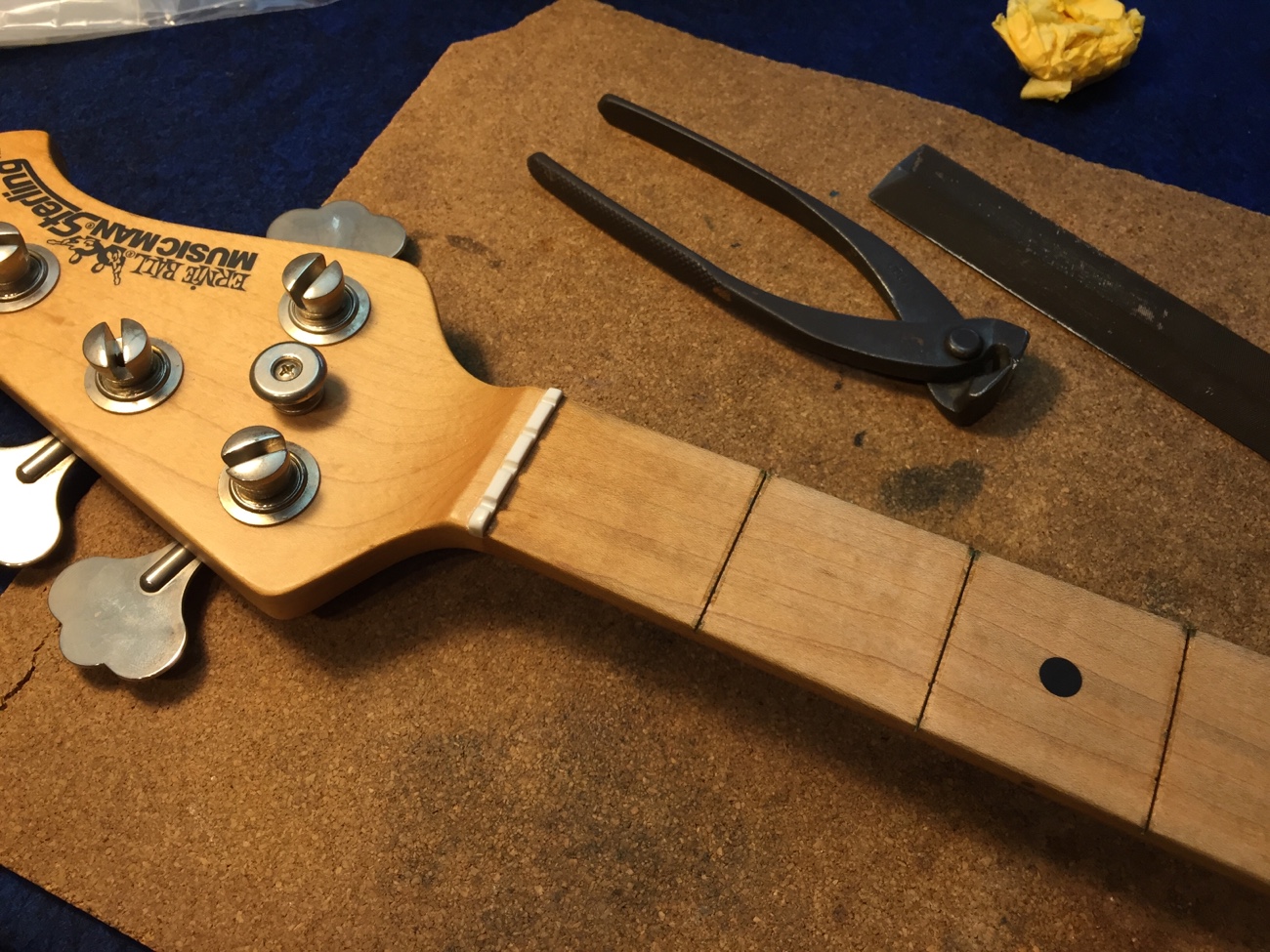

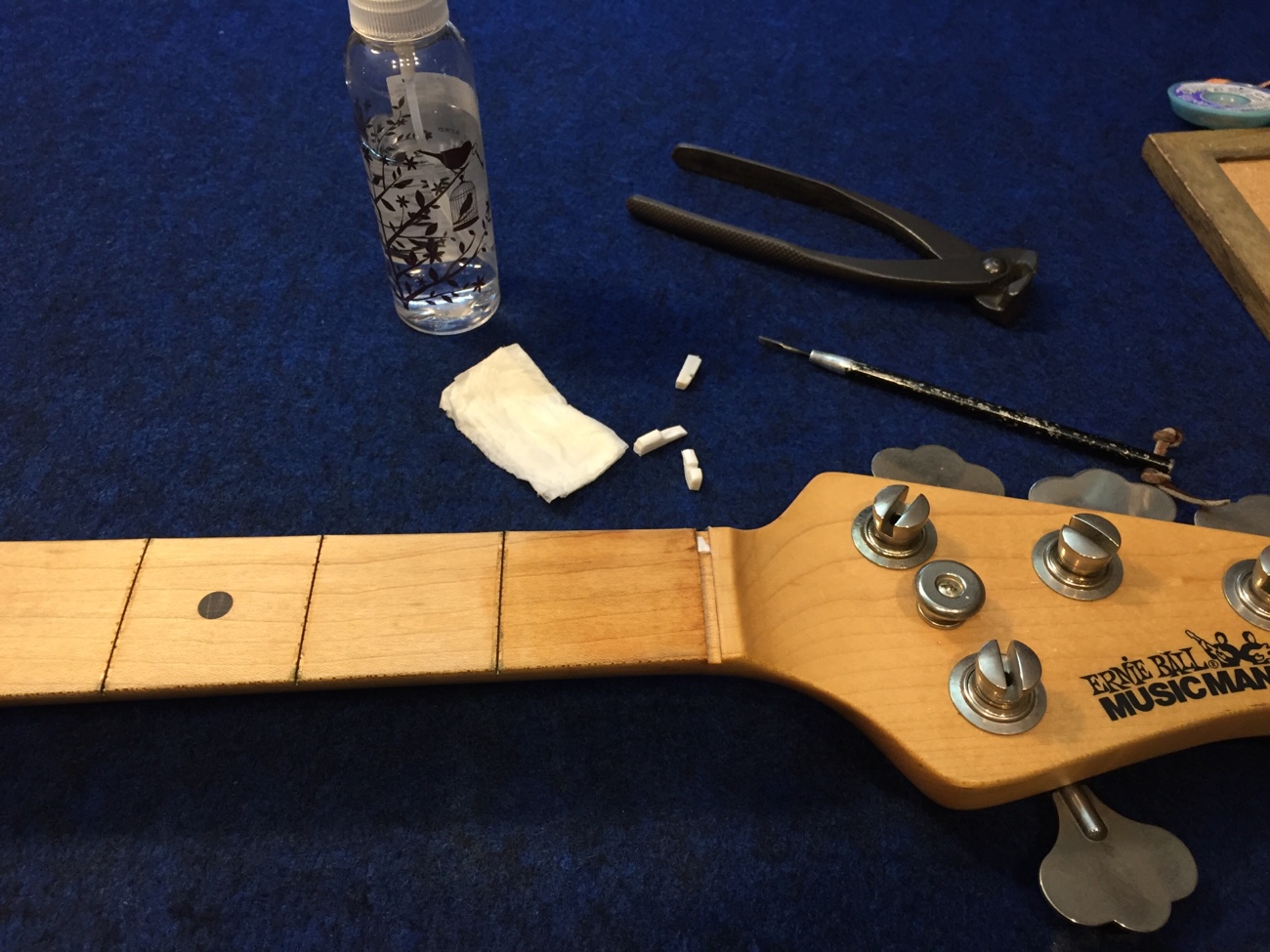

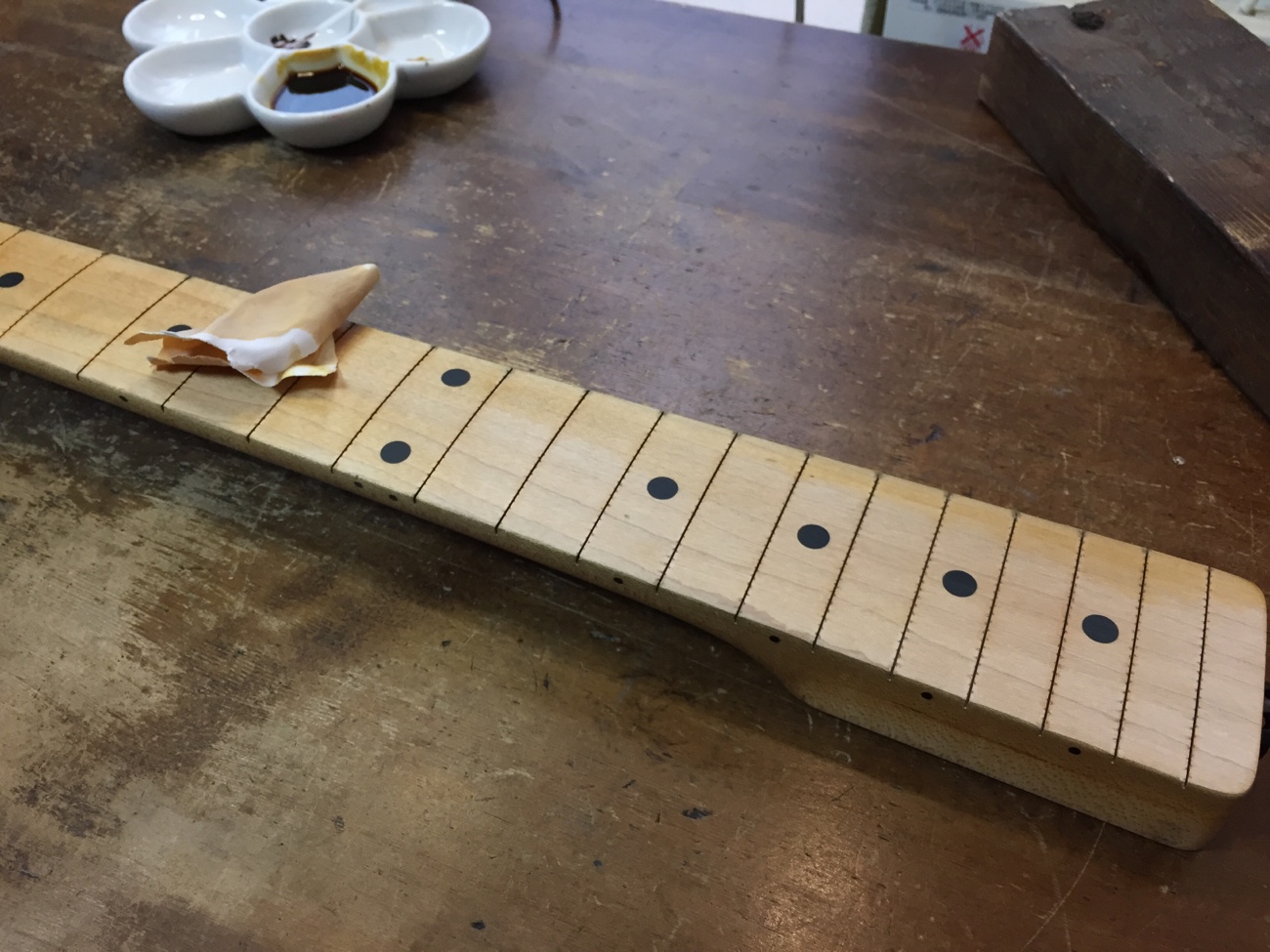

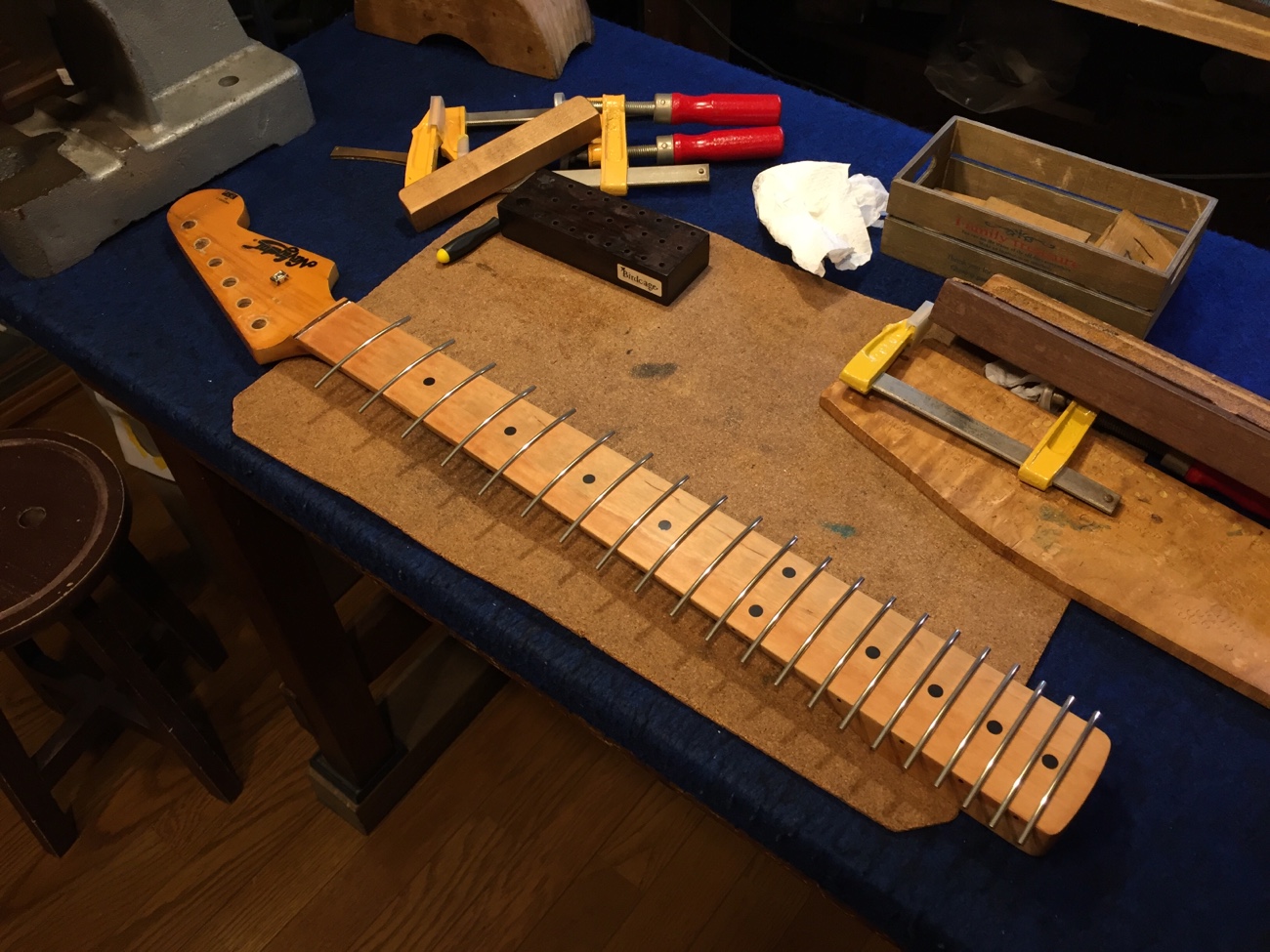

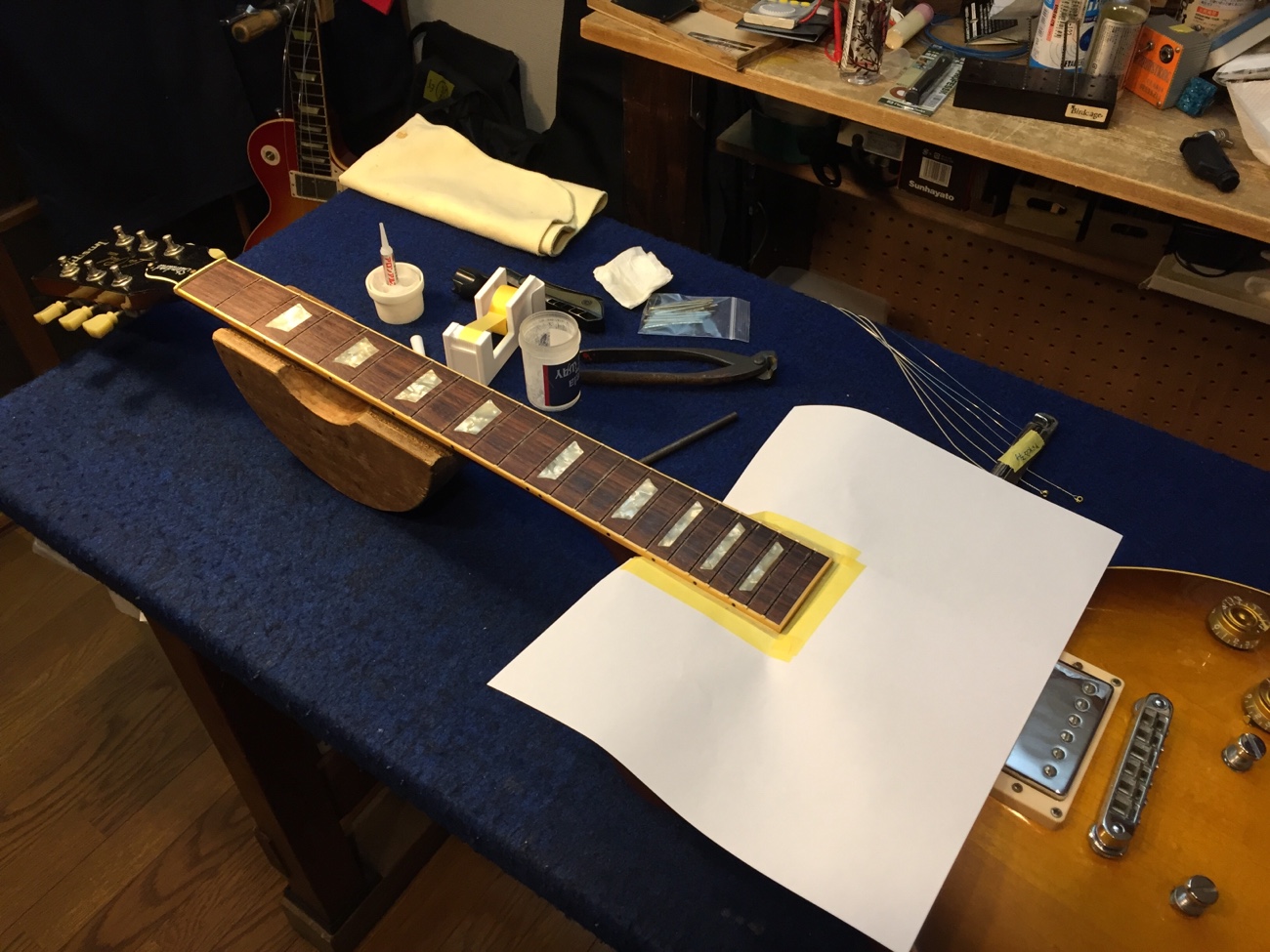

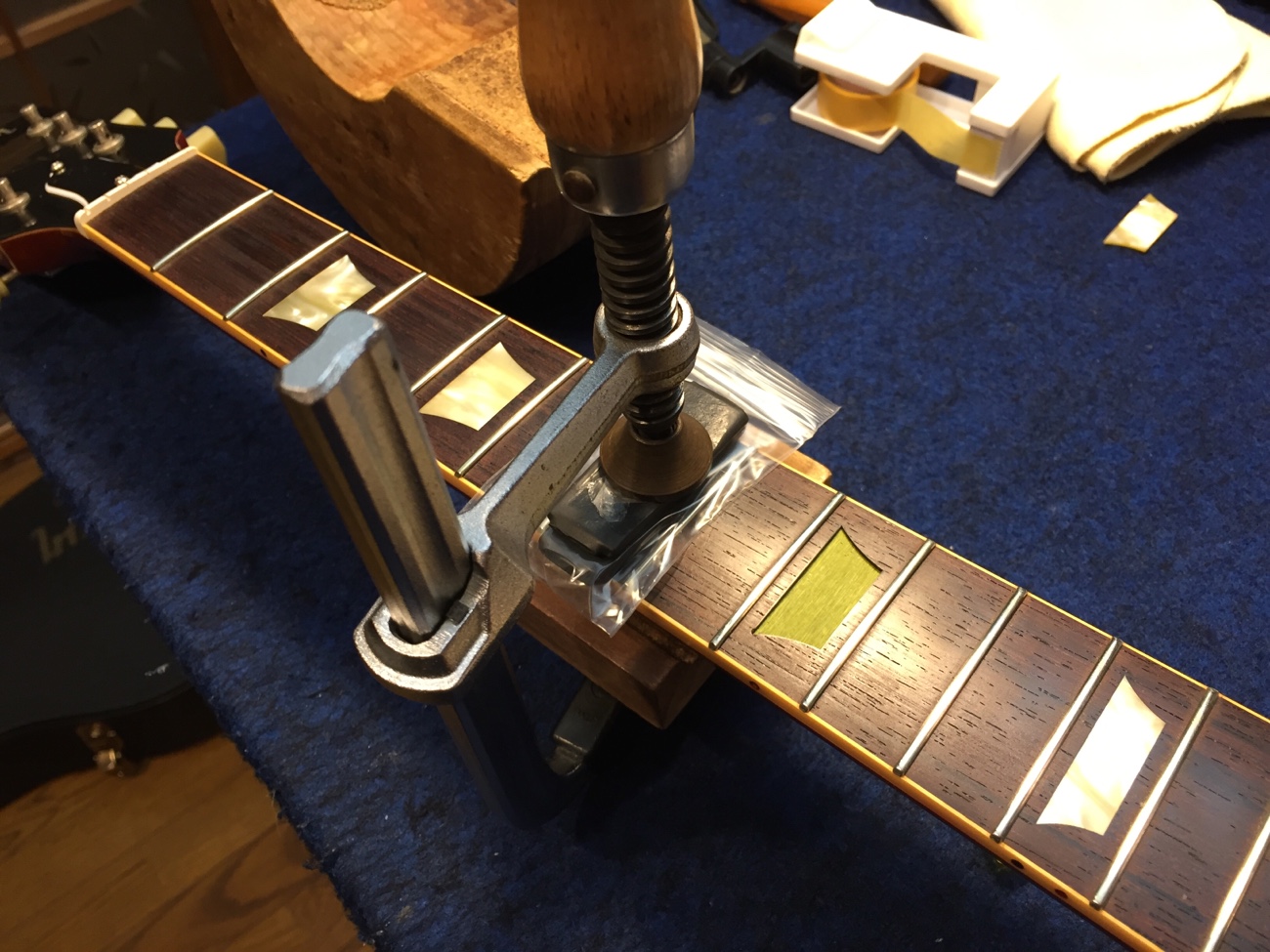

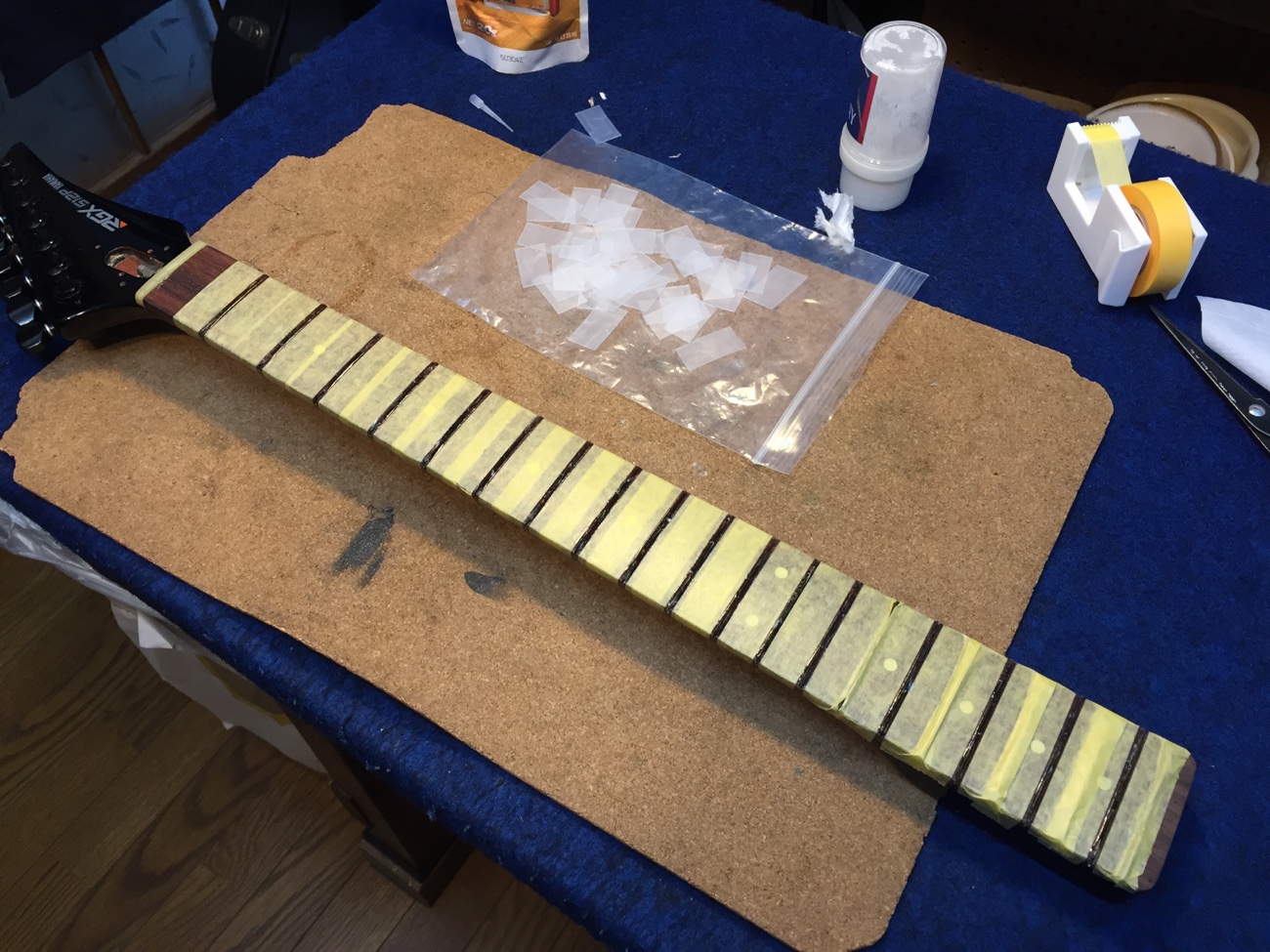

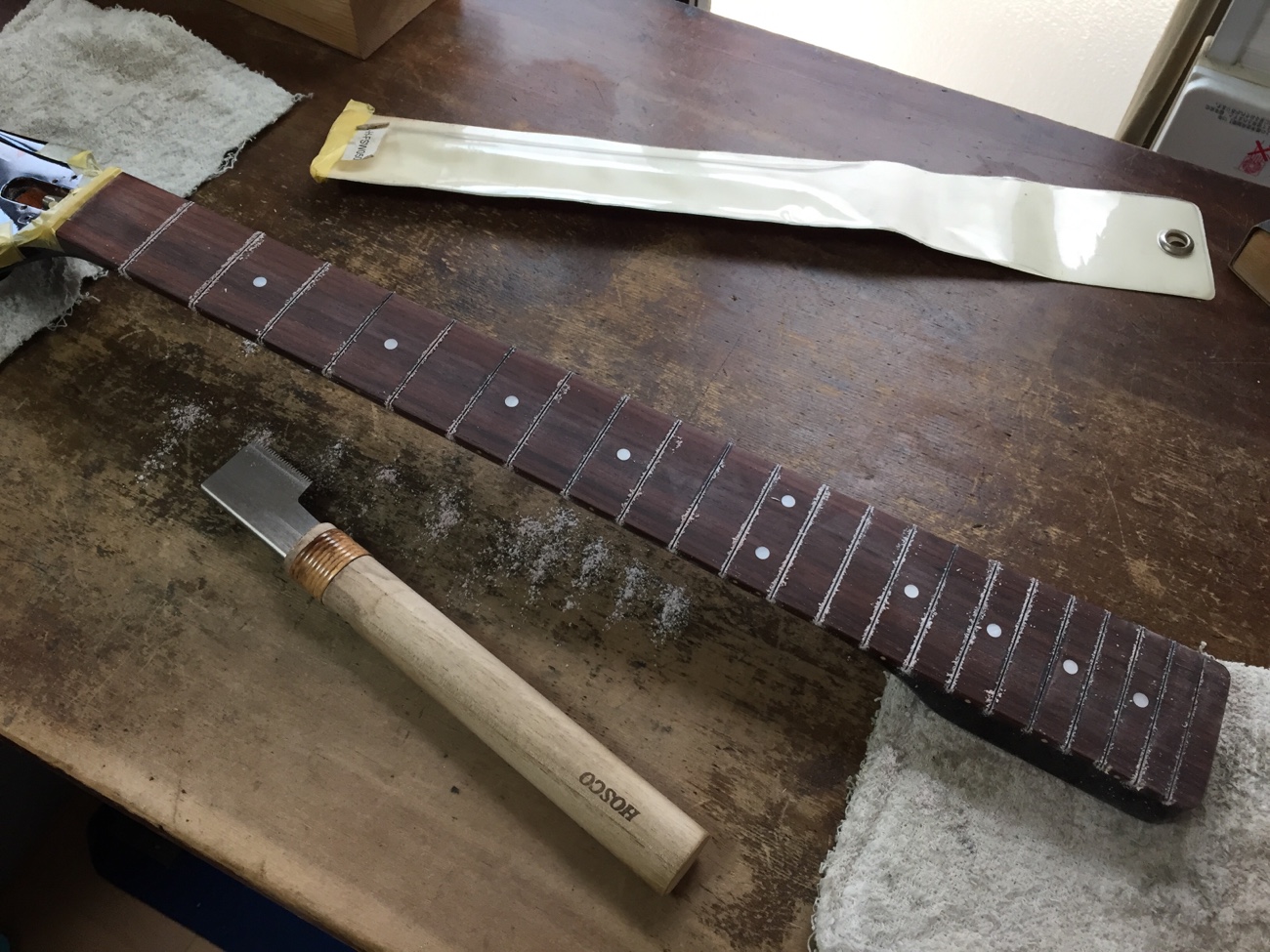

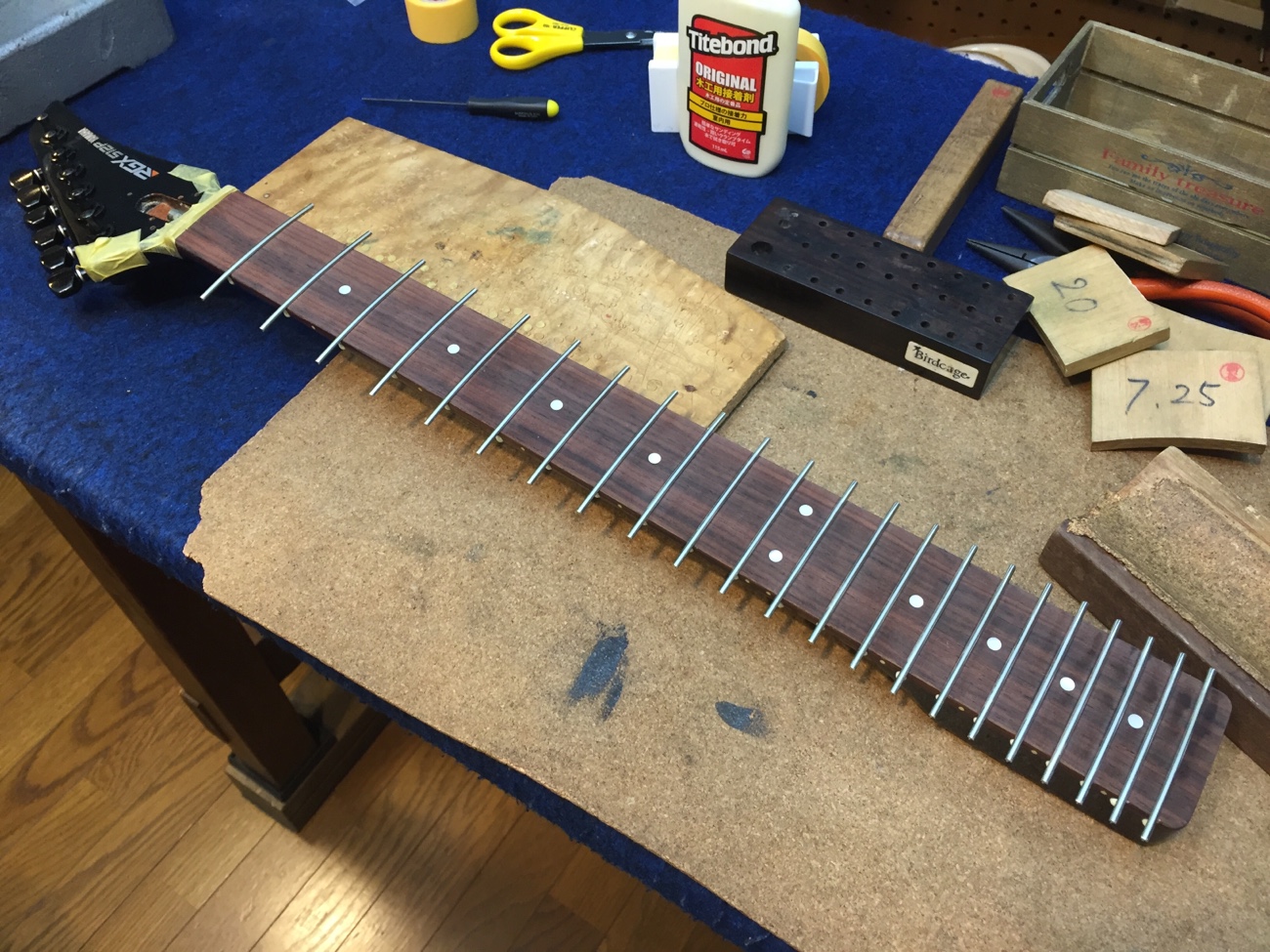

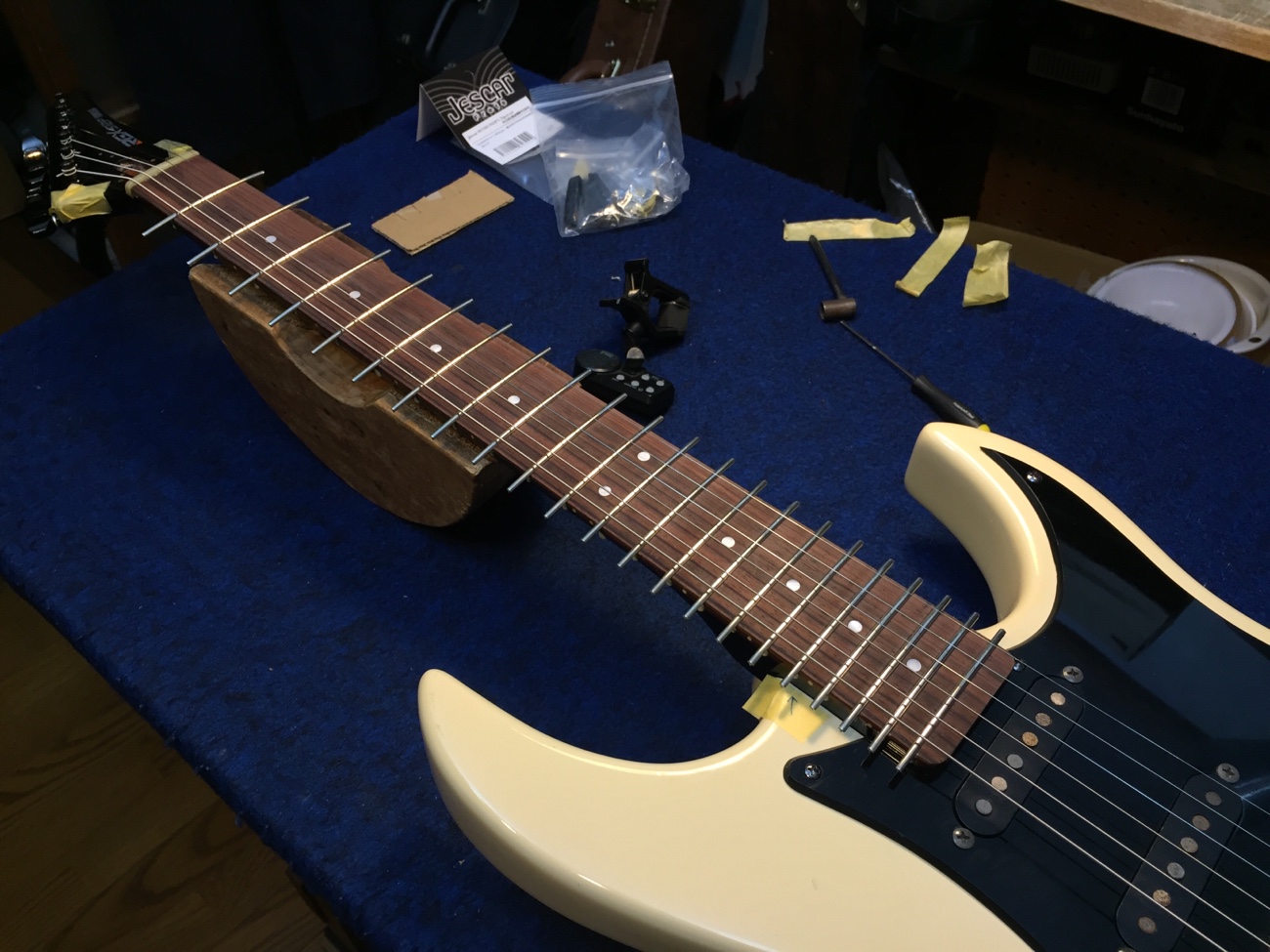

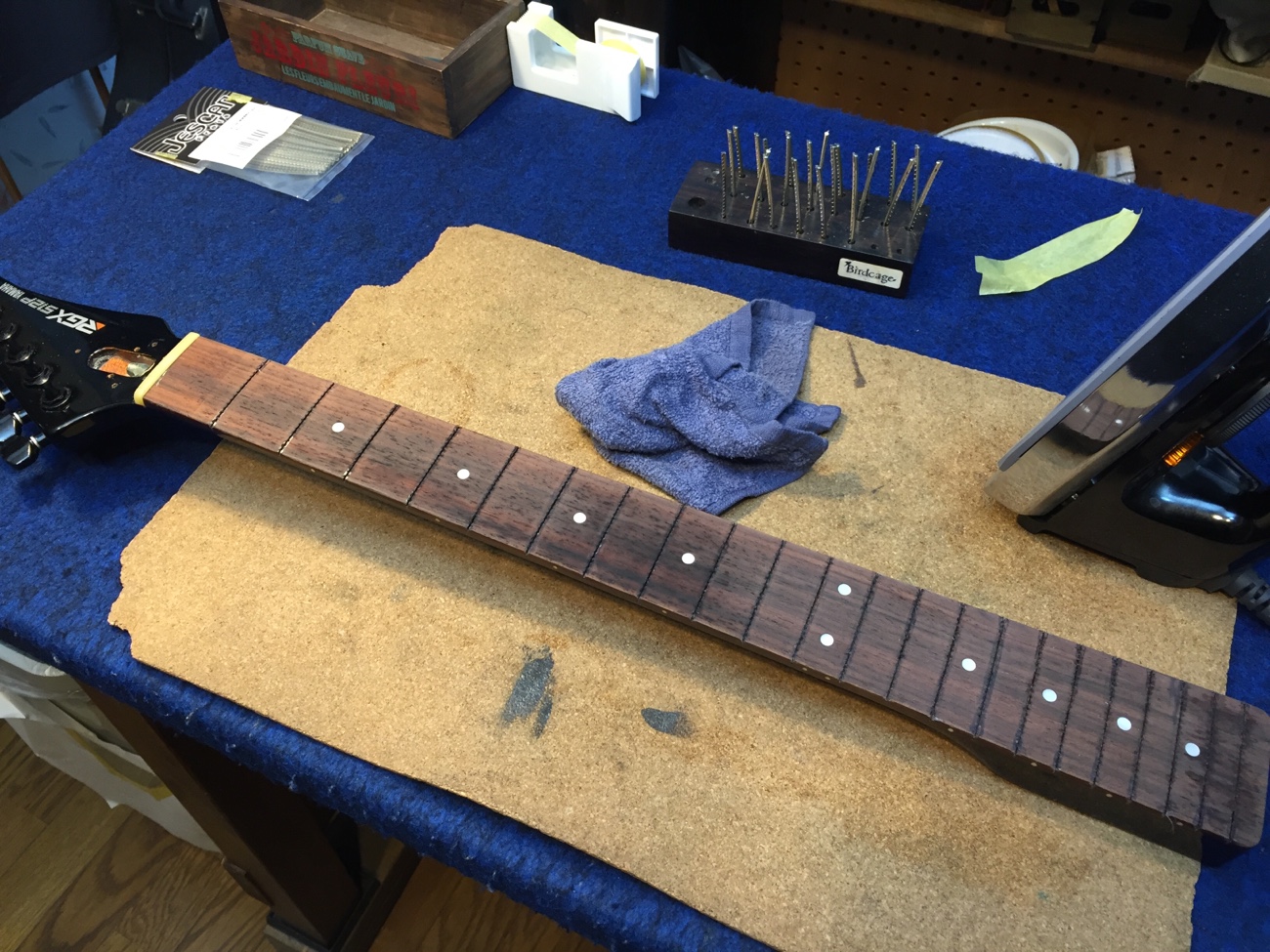

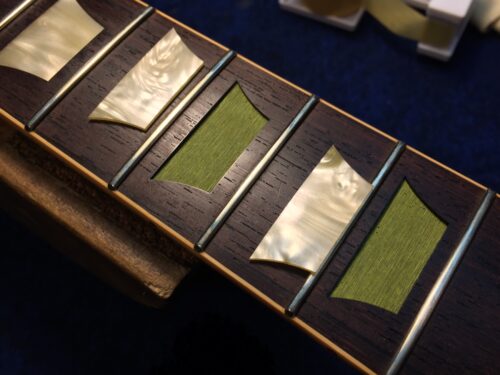

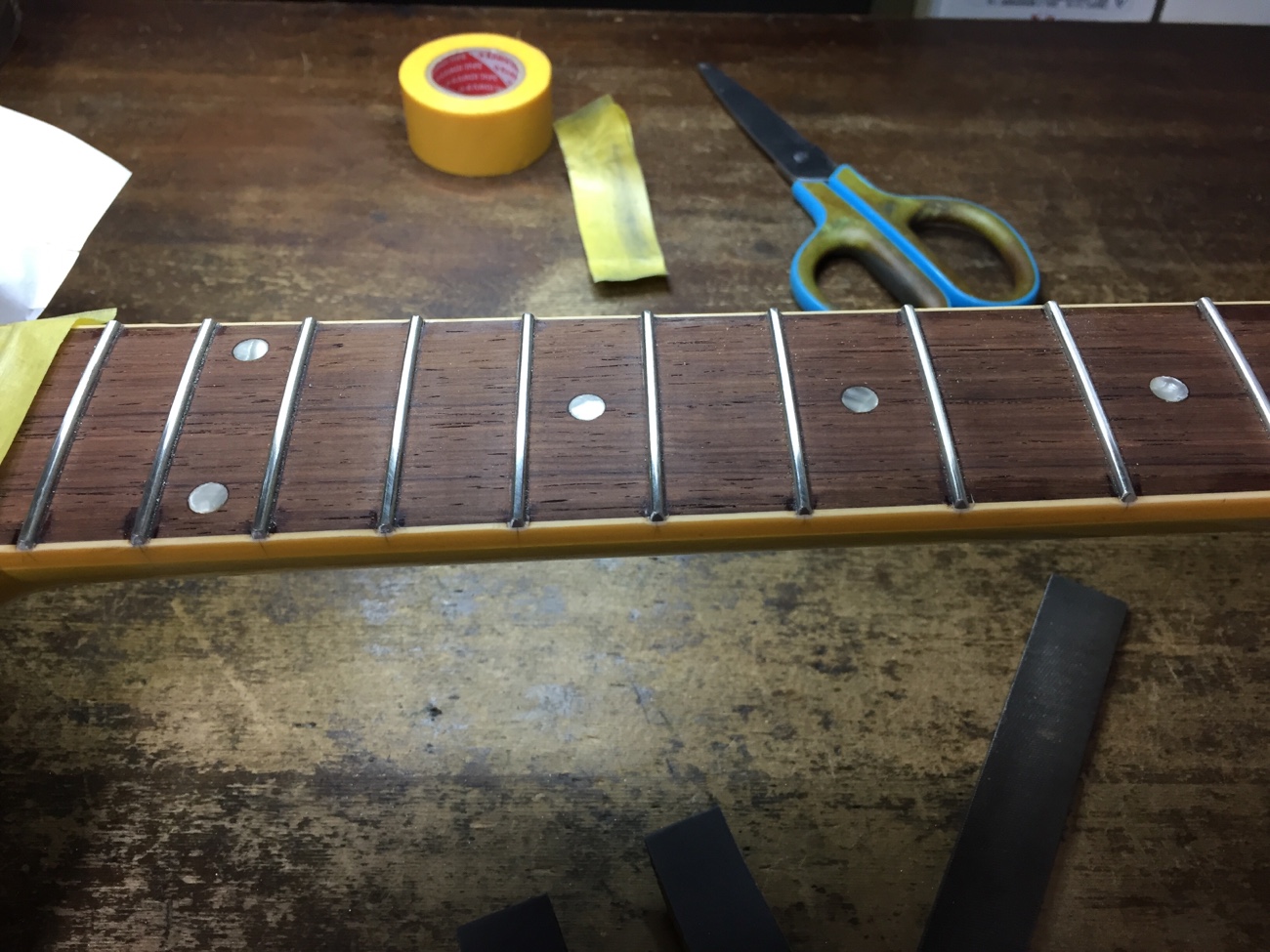

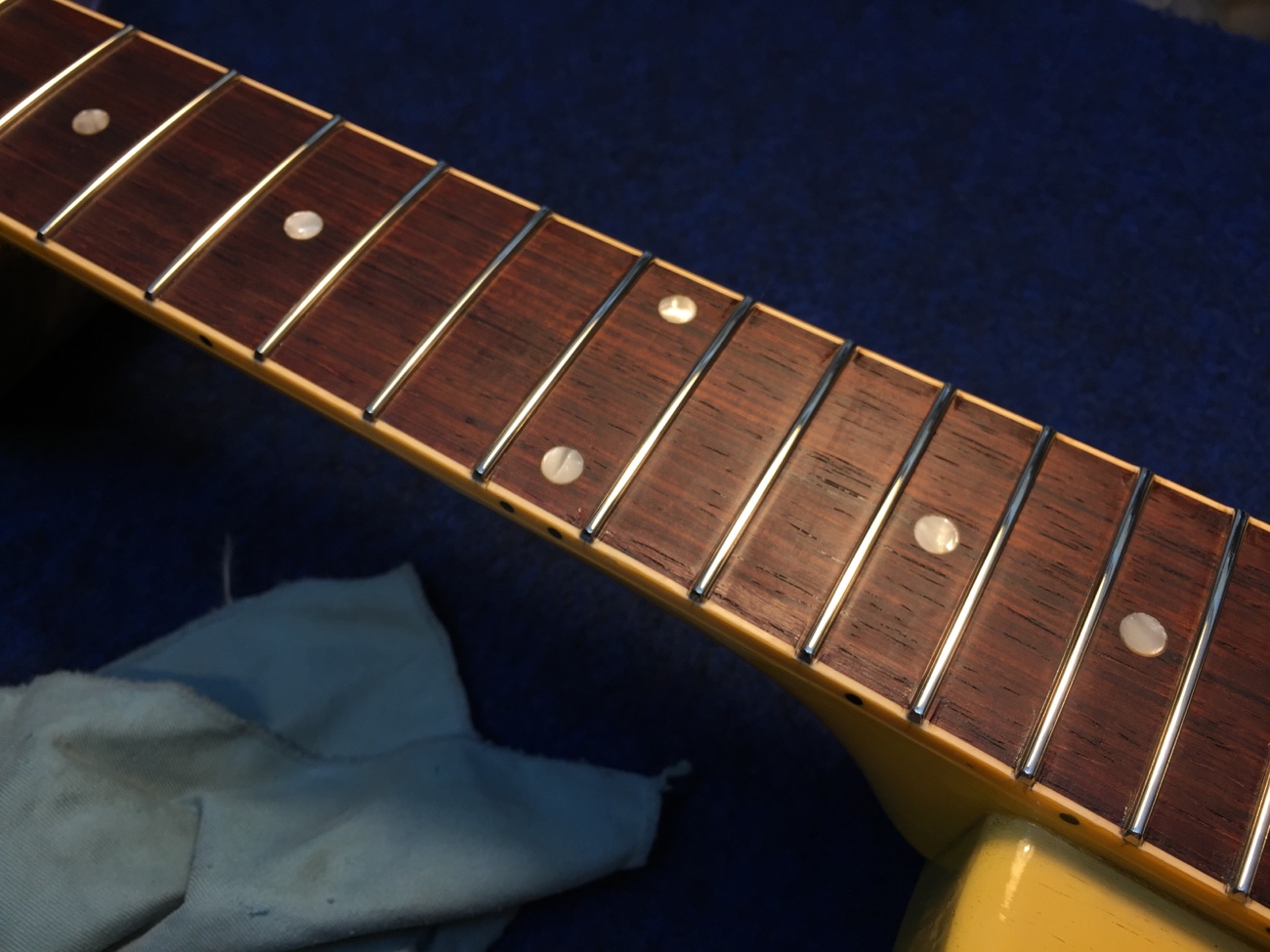

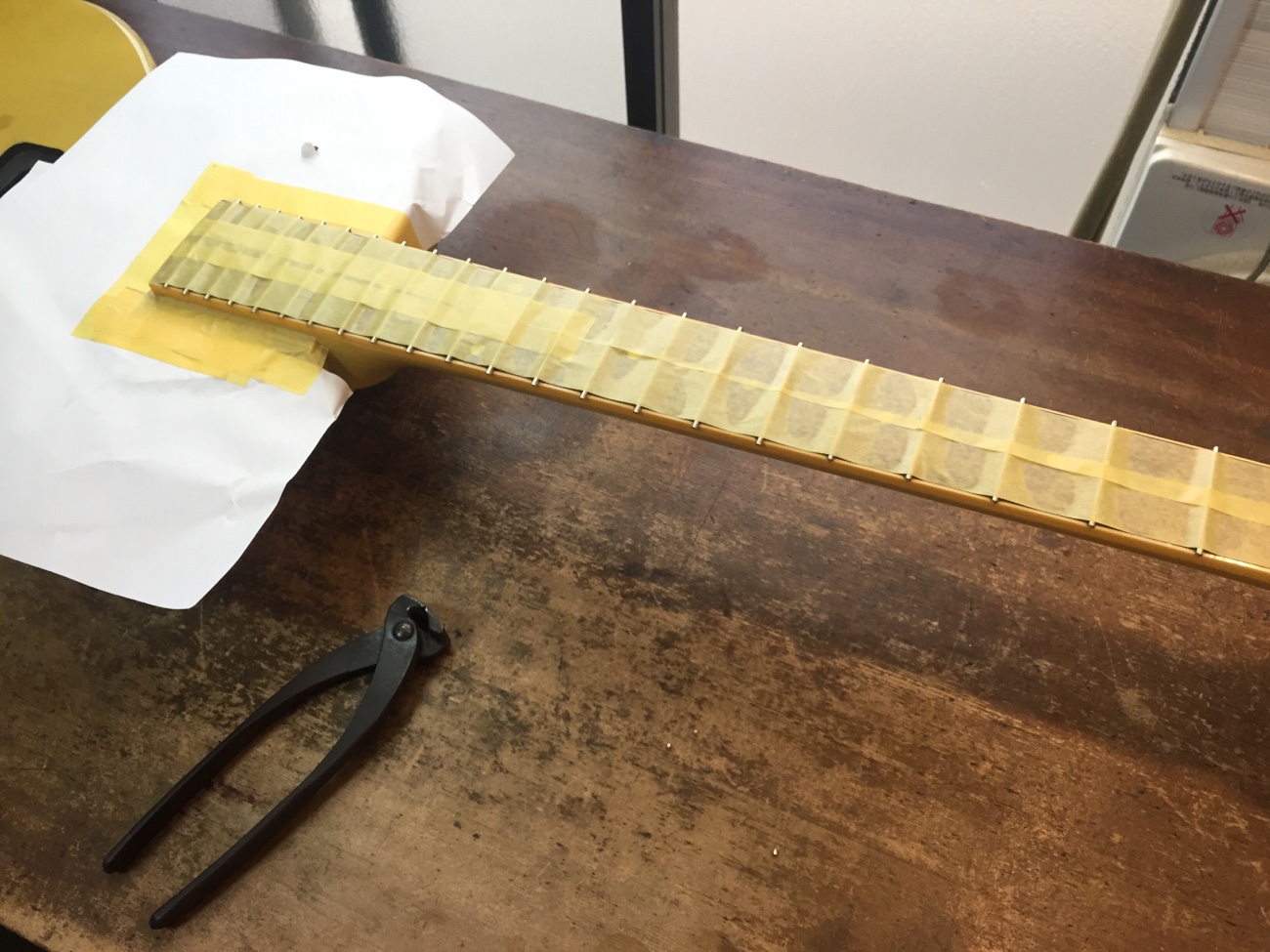

フレットを抜きました。

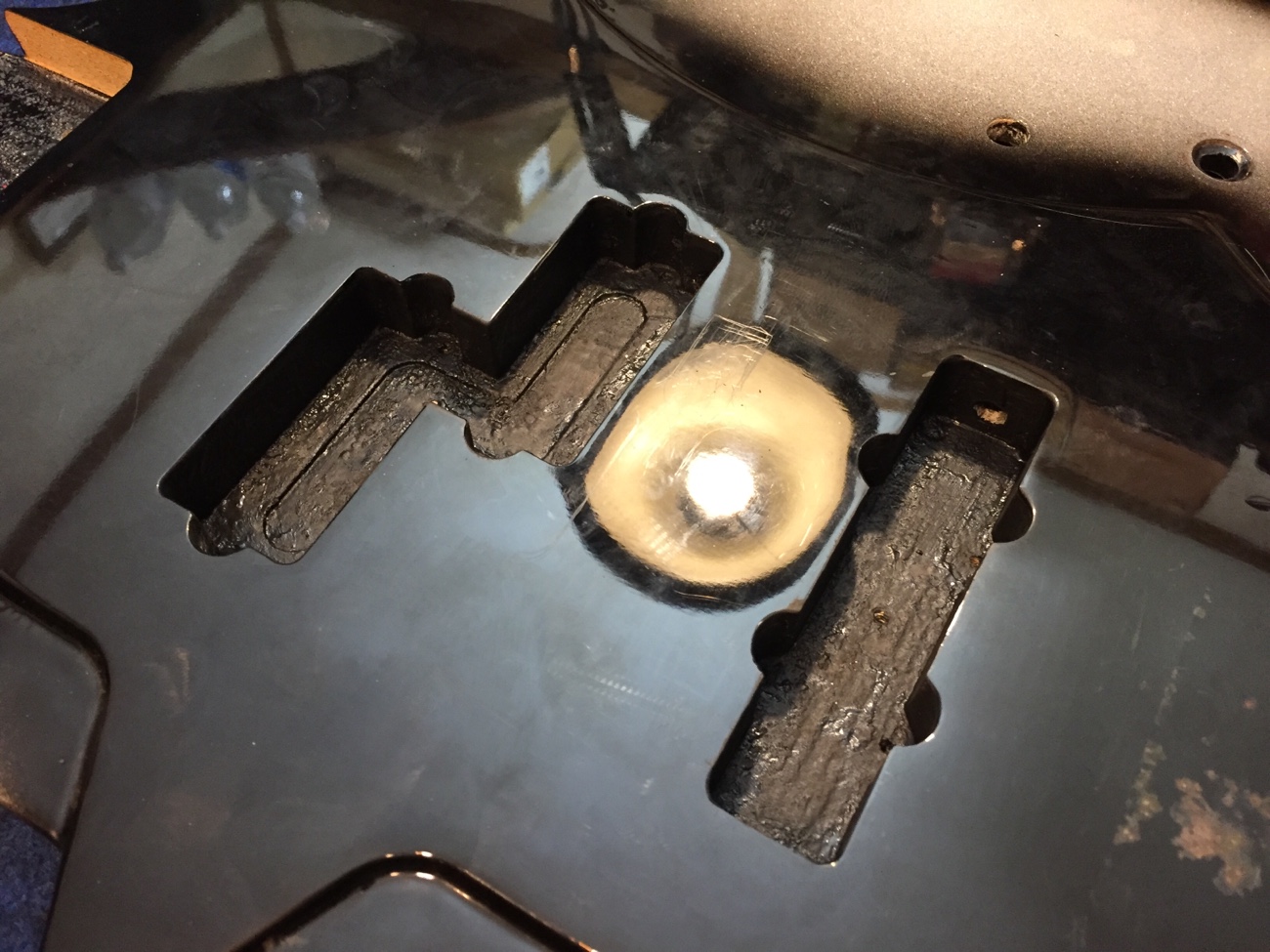

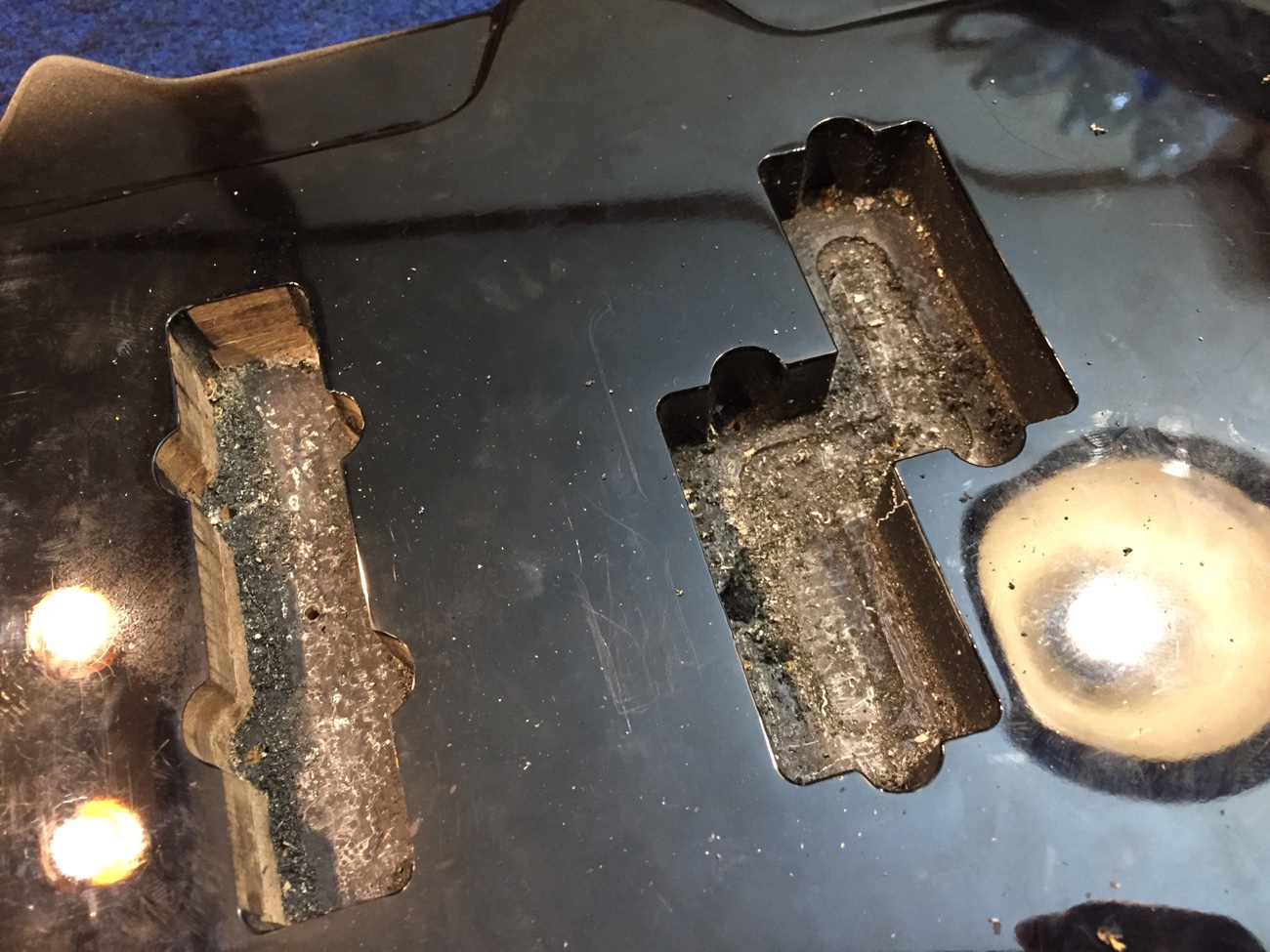

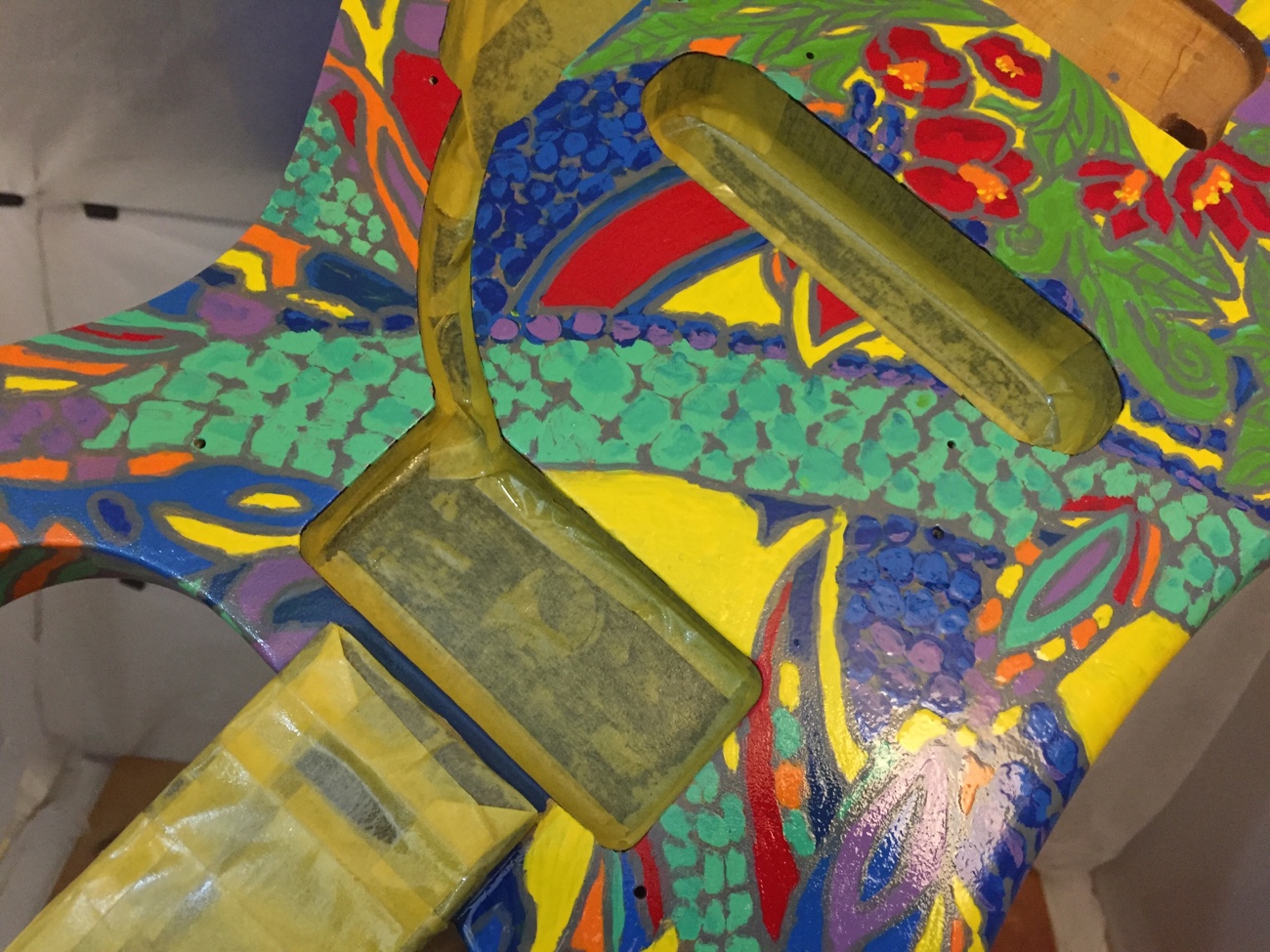

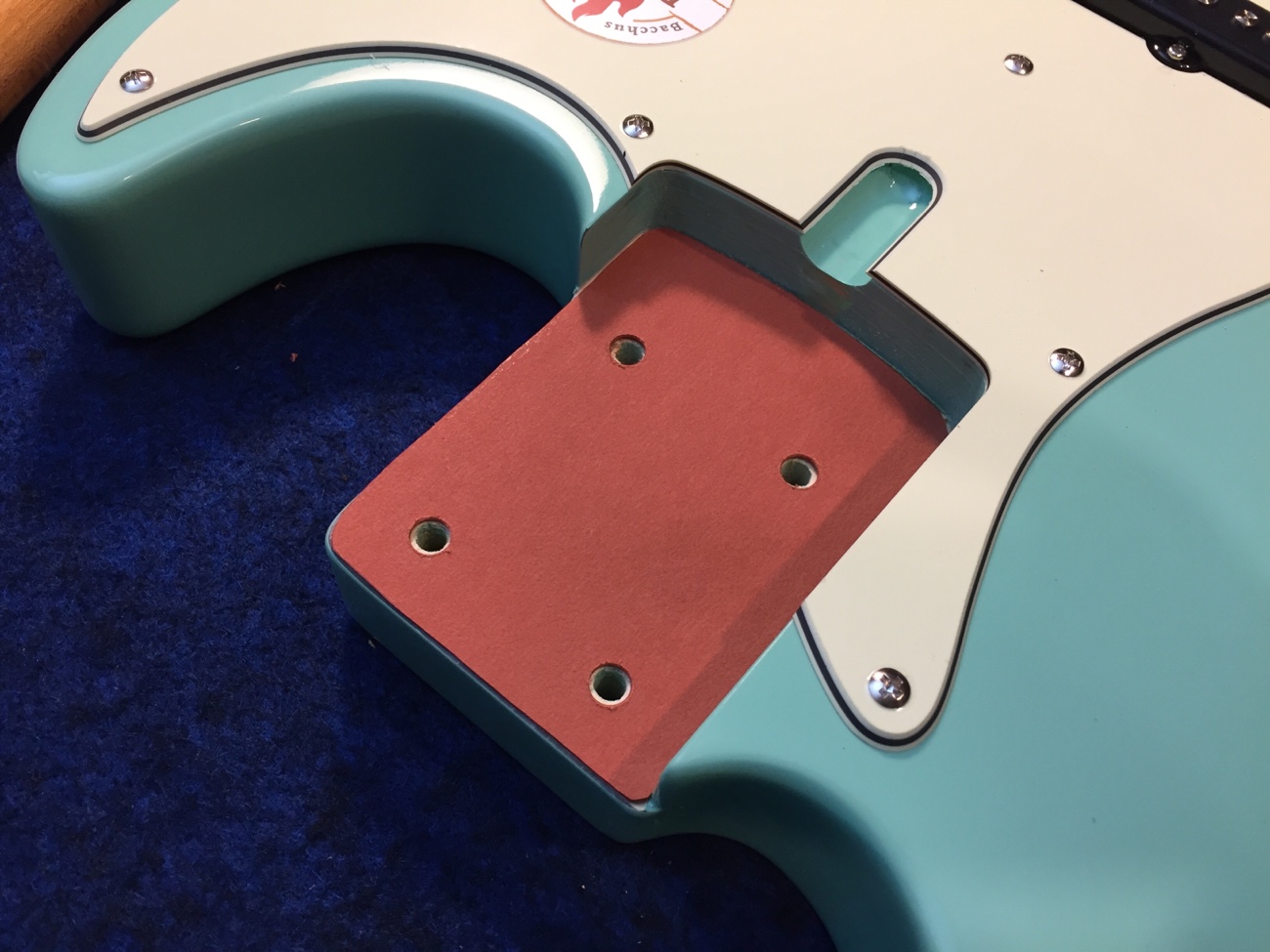

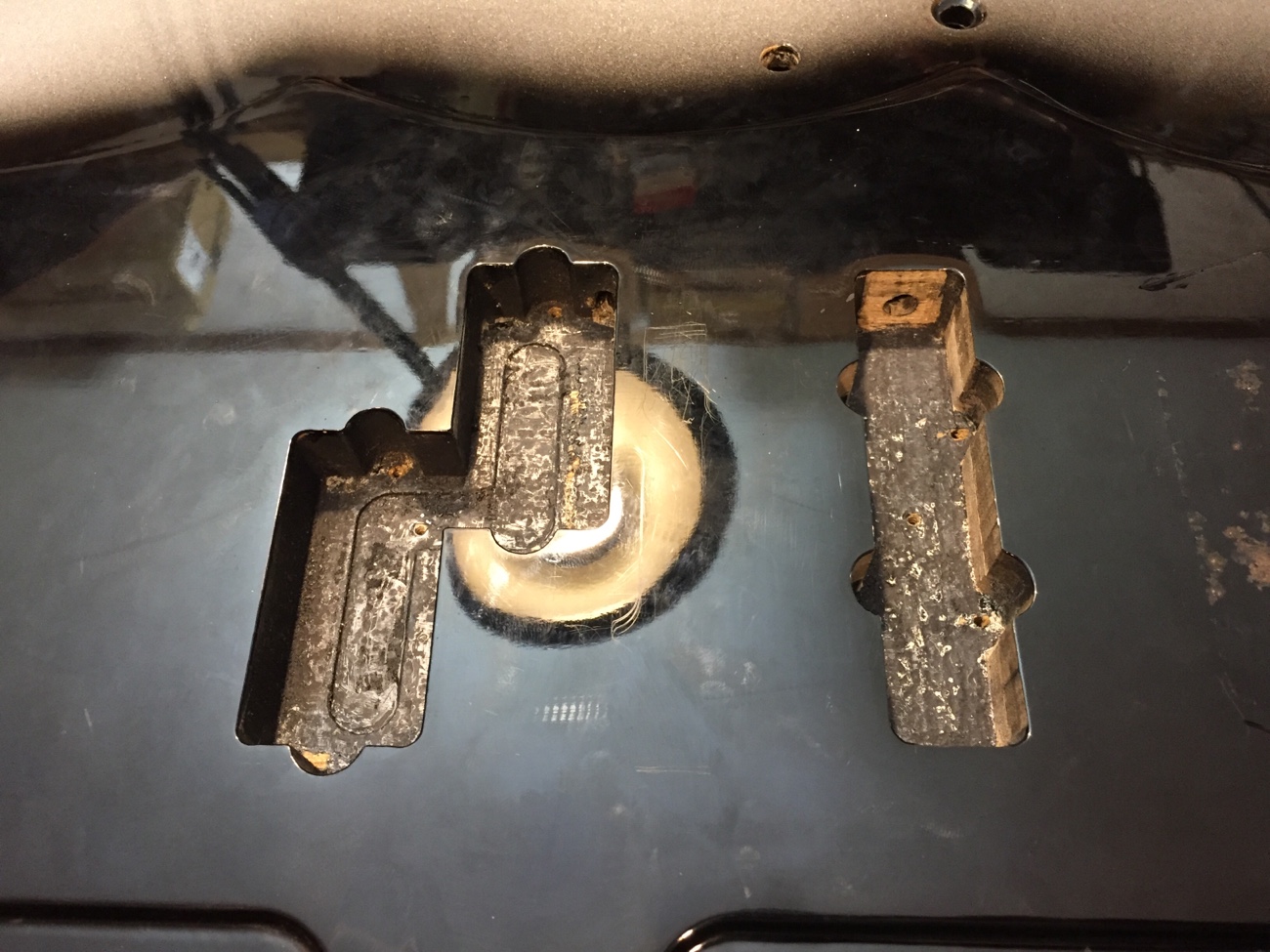

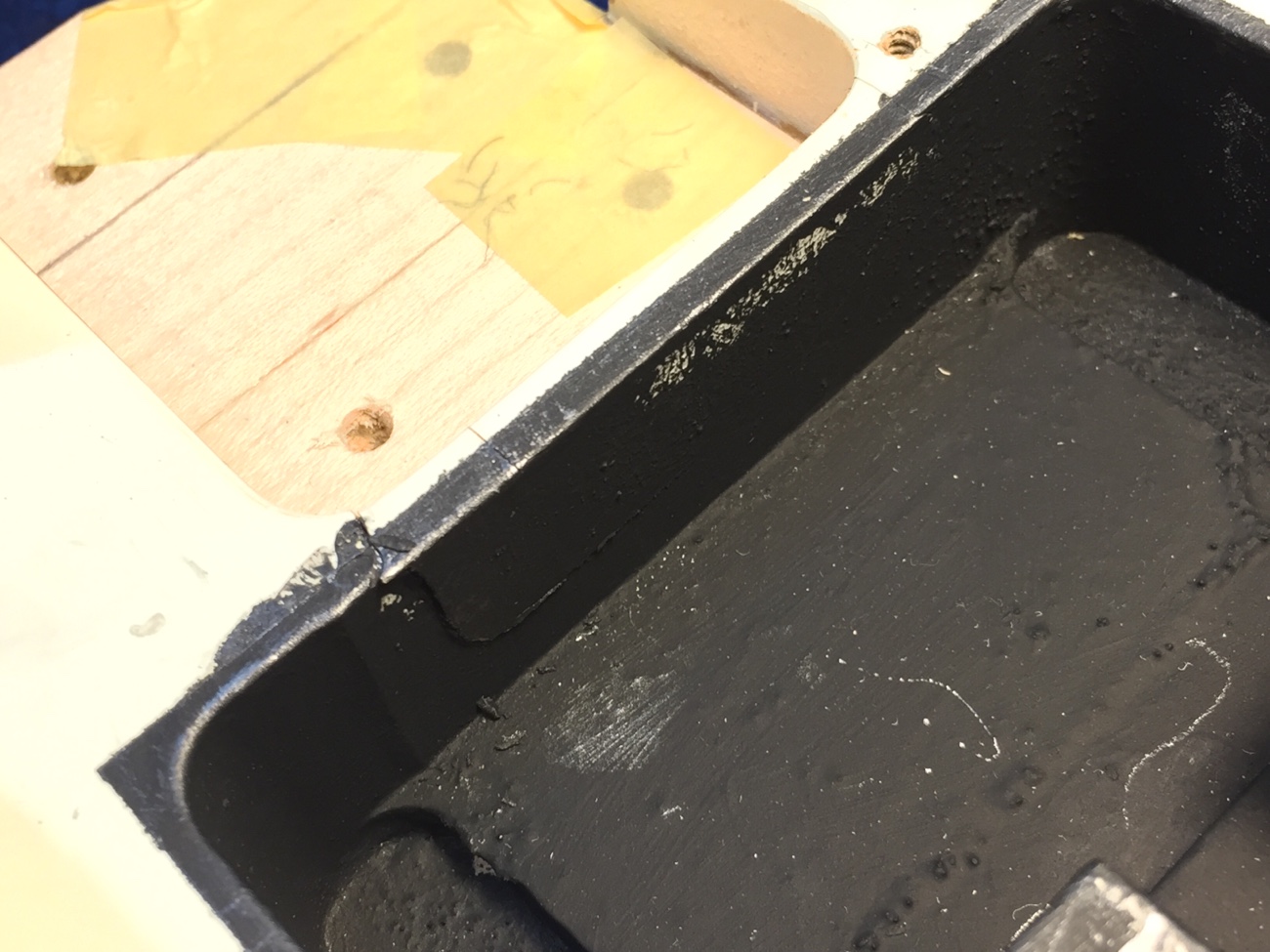

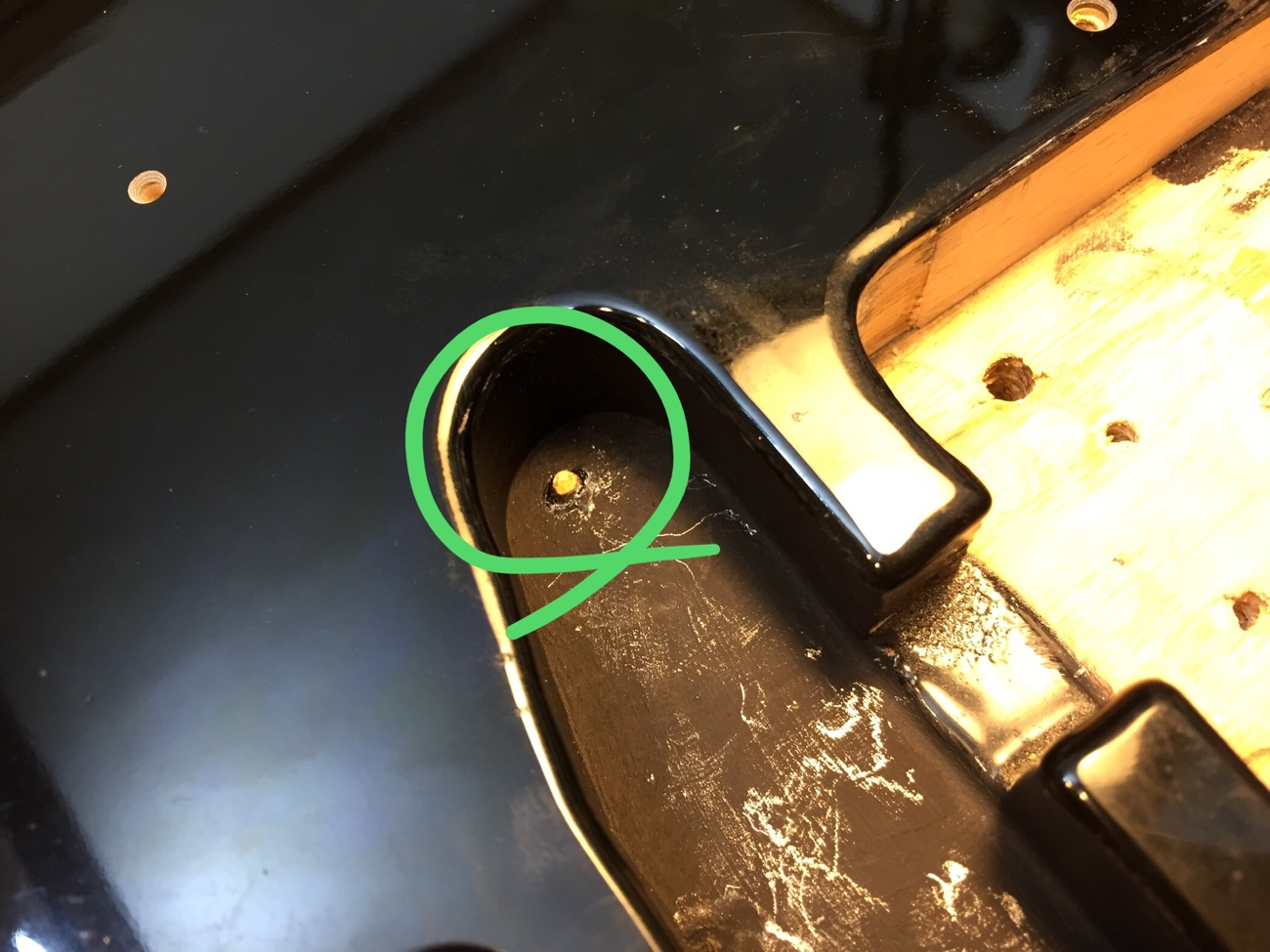

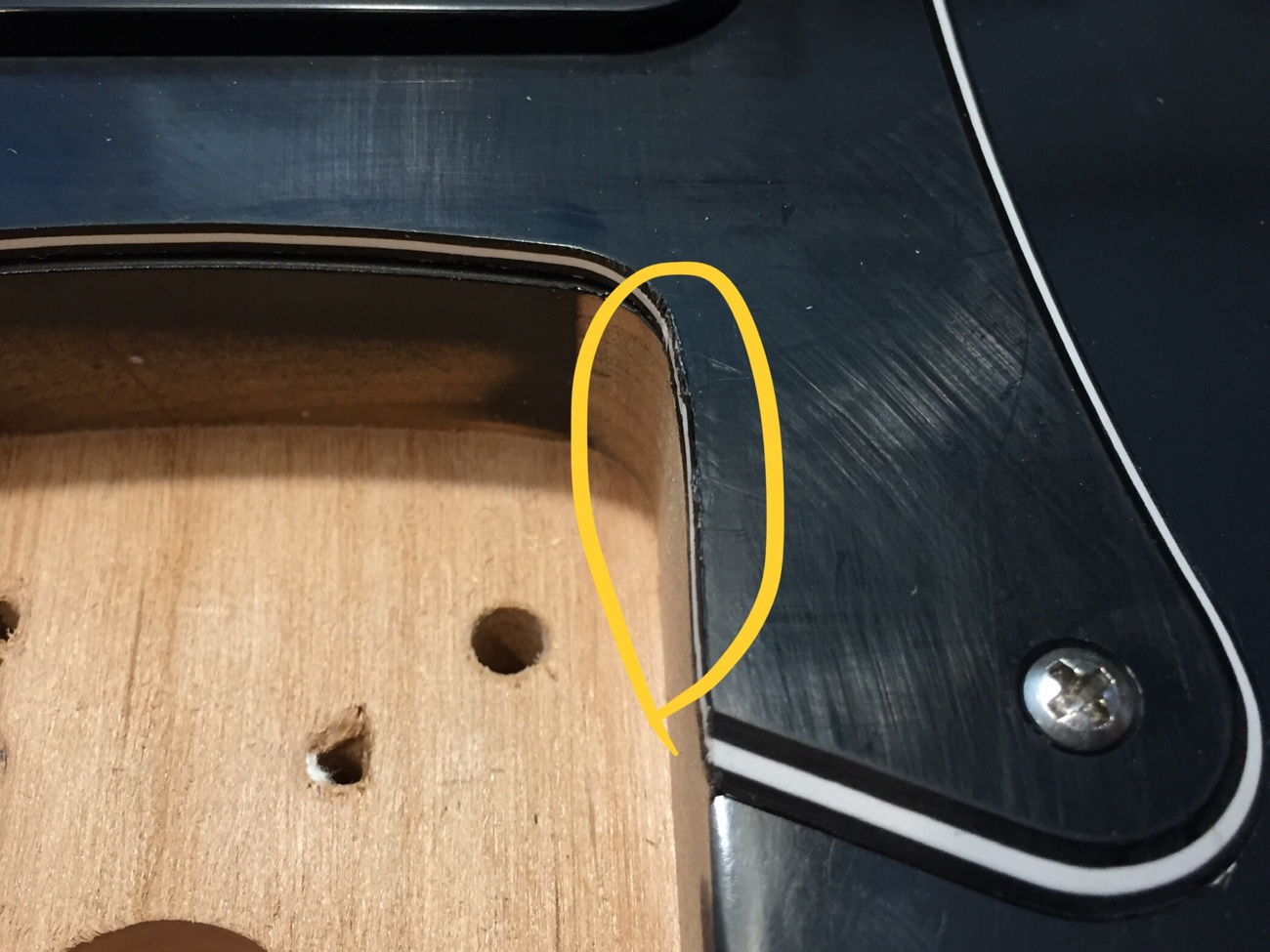

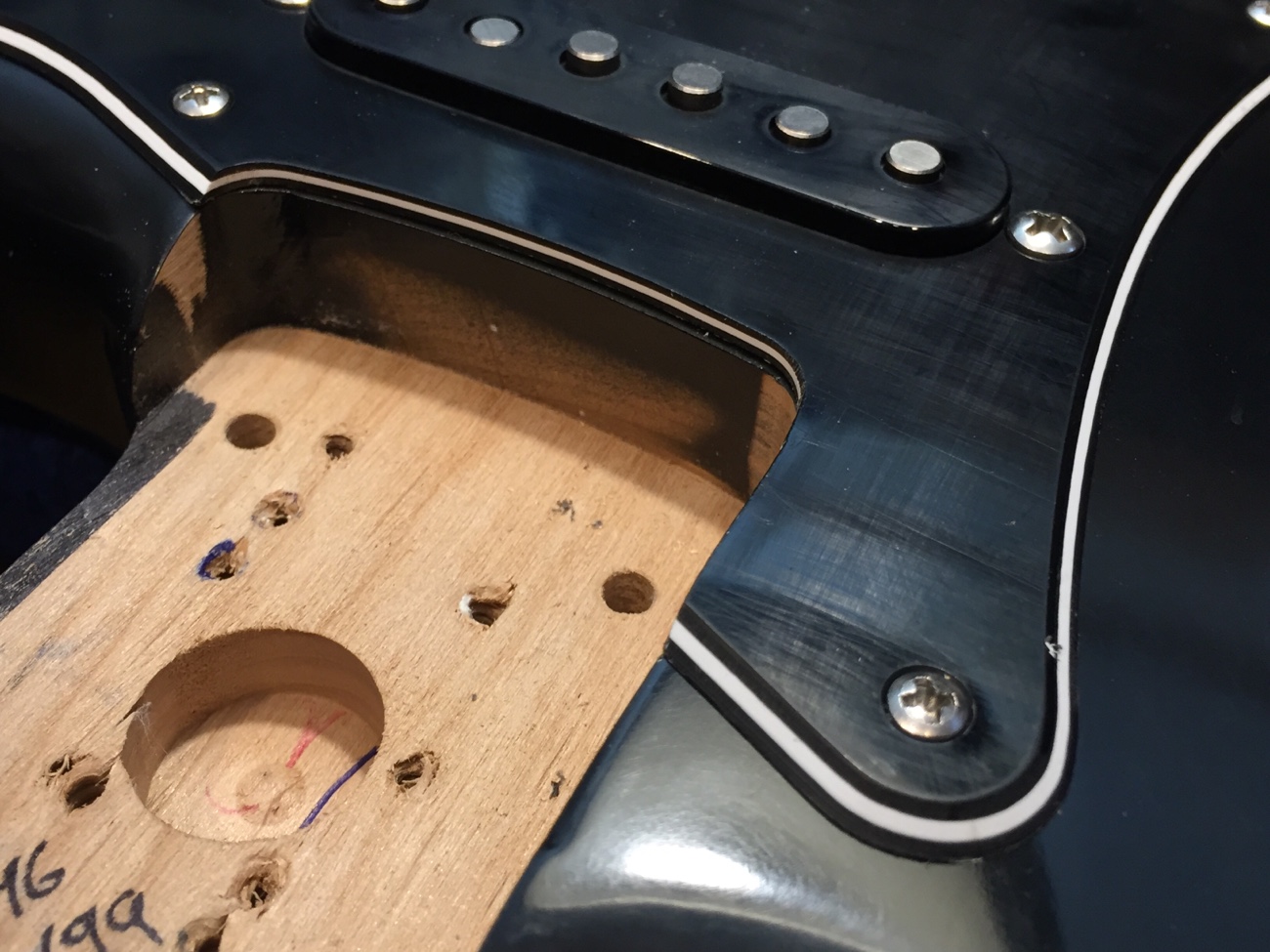

キャビティの底面の塗装を整えて導電塗料の塗布に備えます。

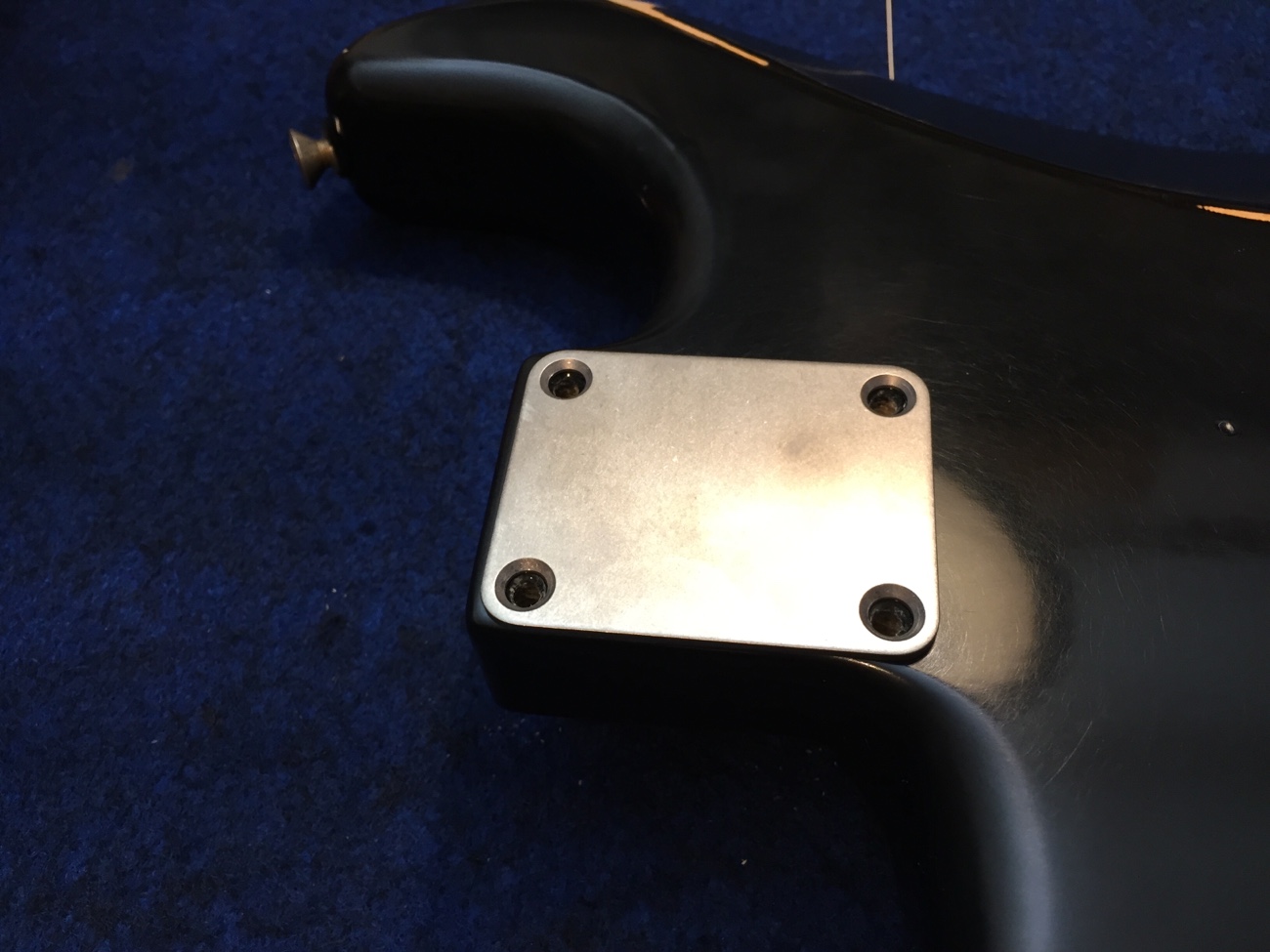

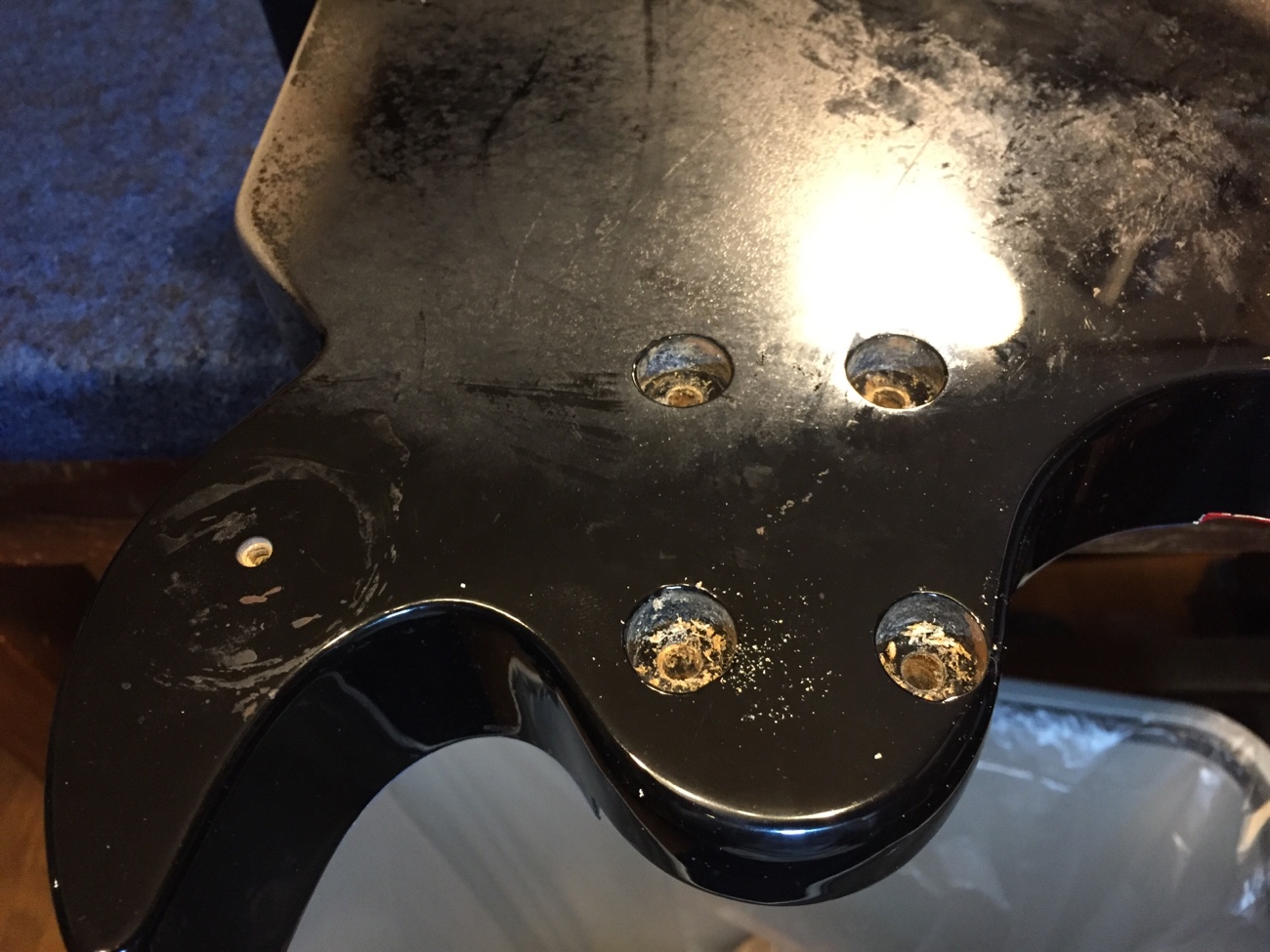

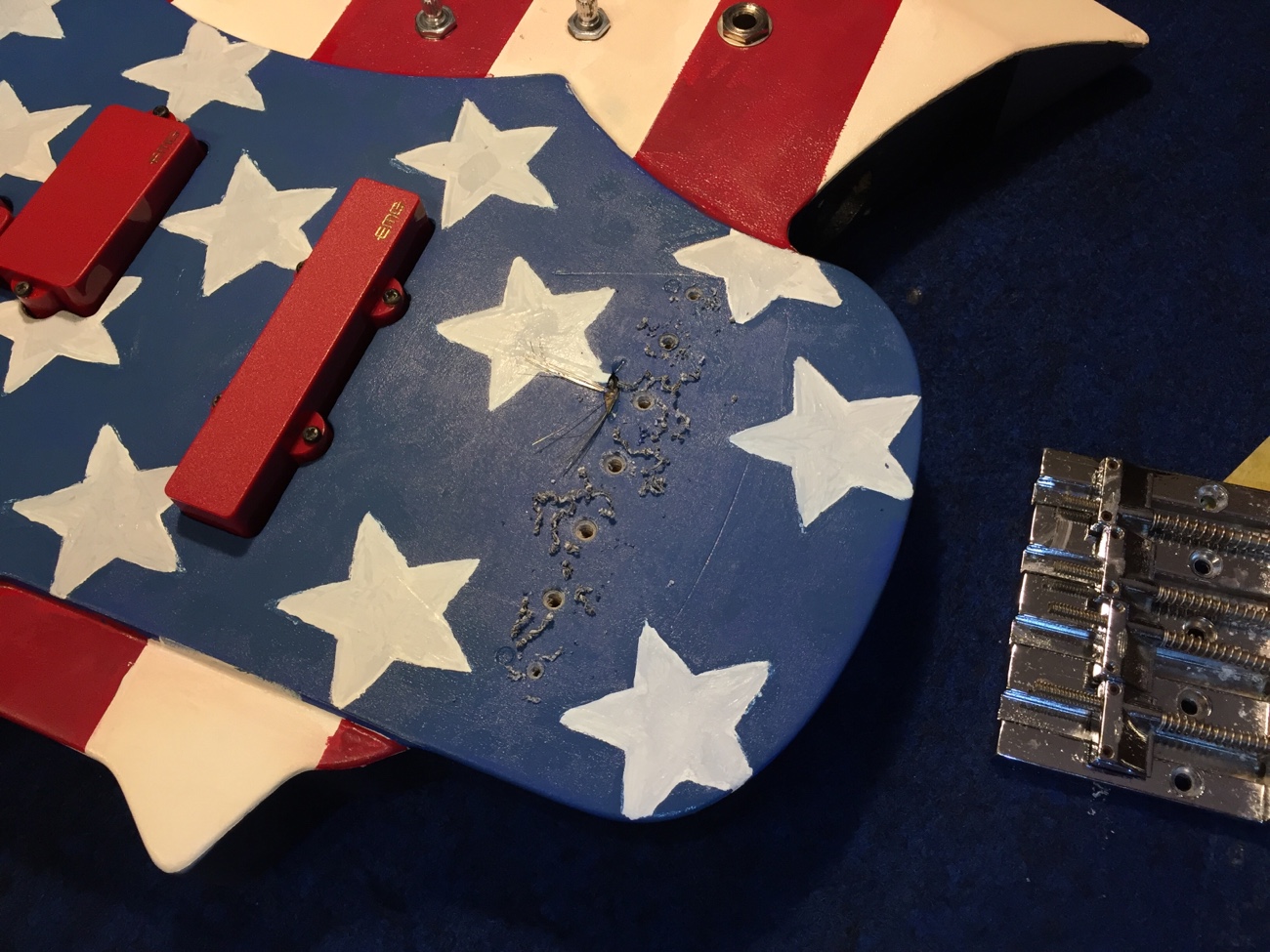

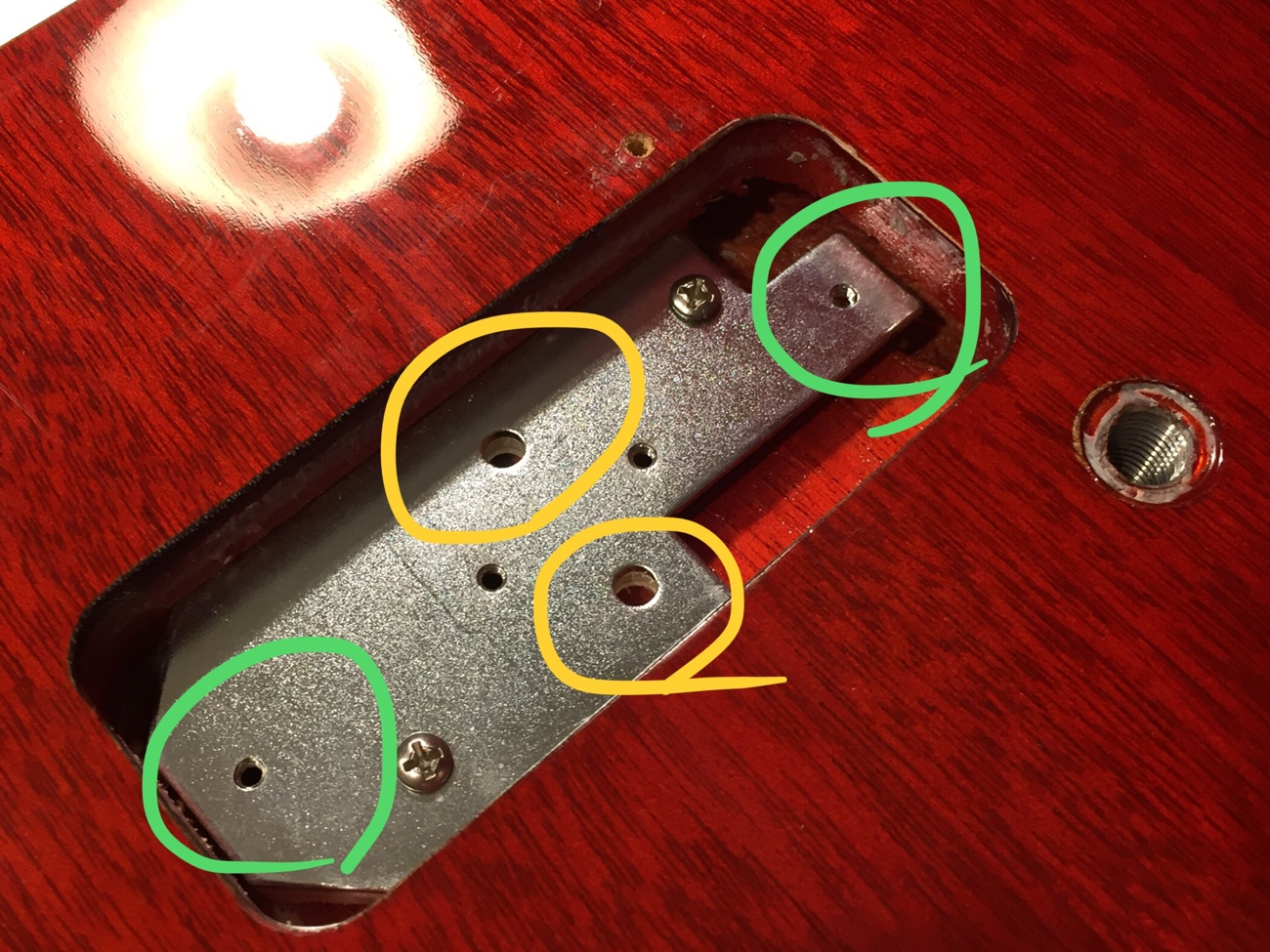

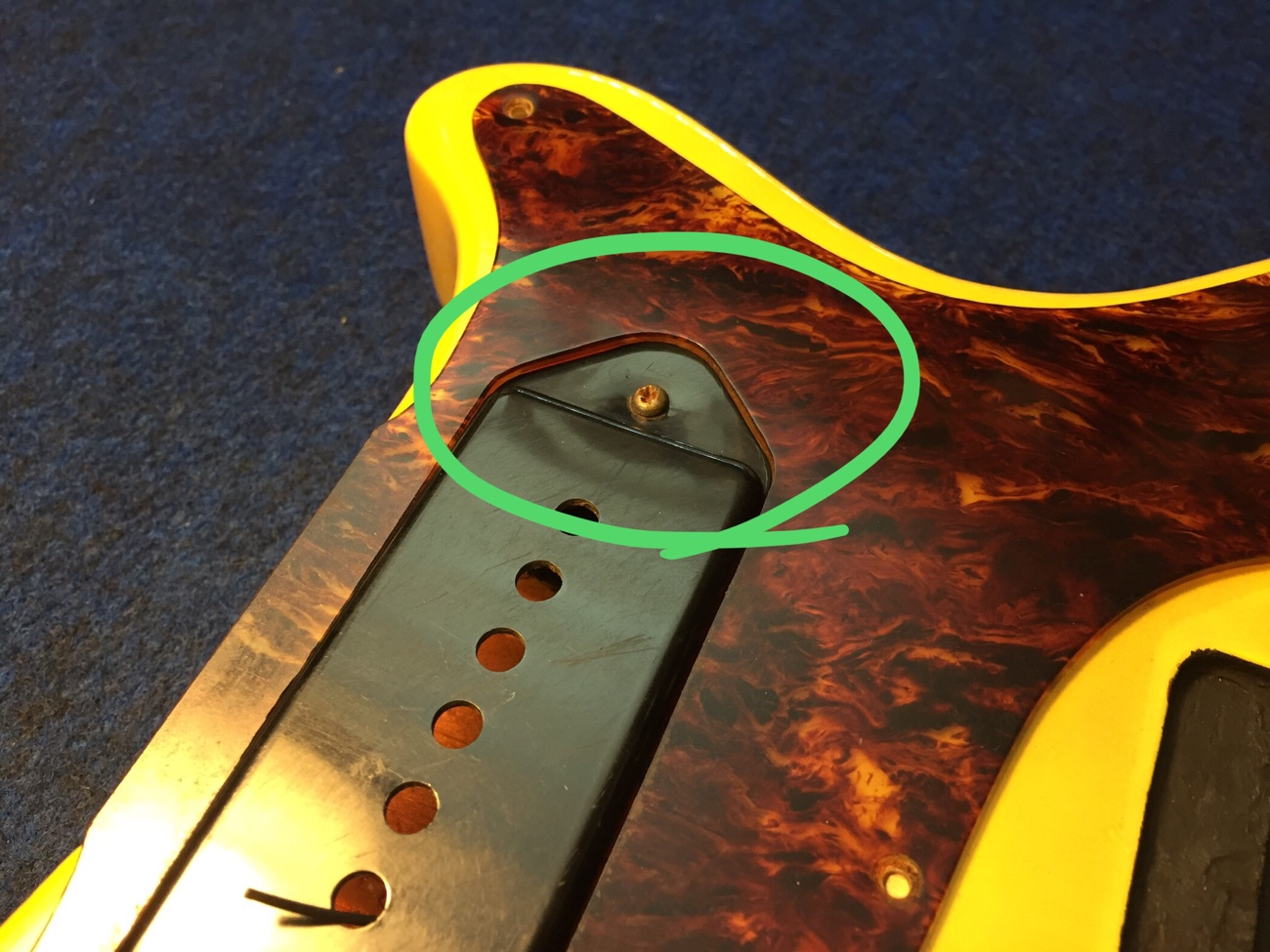

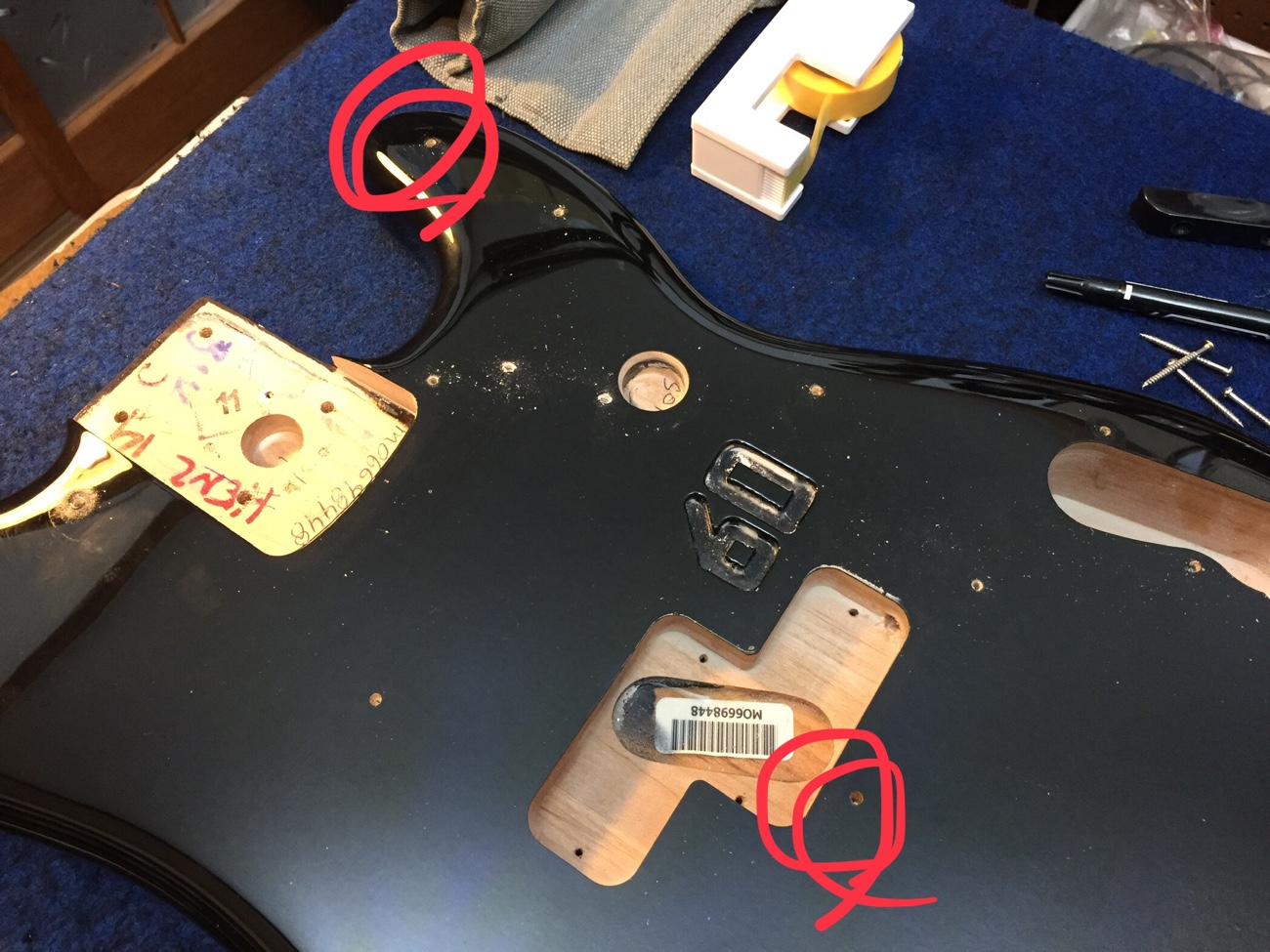

ネジ穴の位置が正しいと思われるところは補強にとどめます。

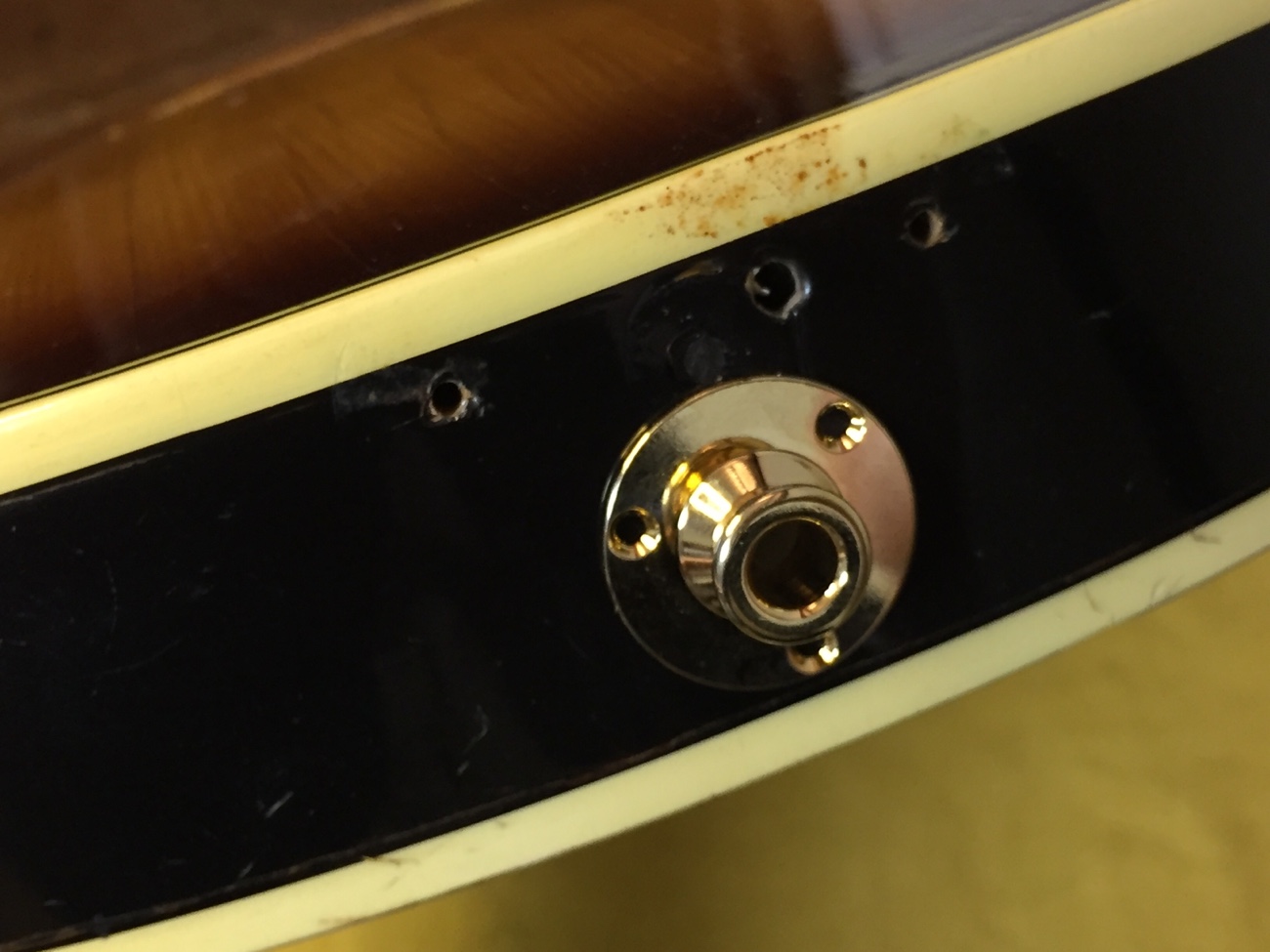

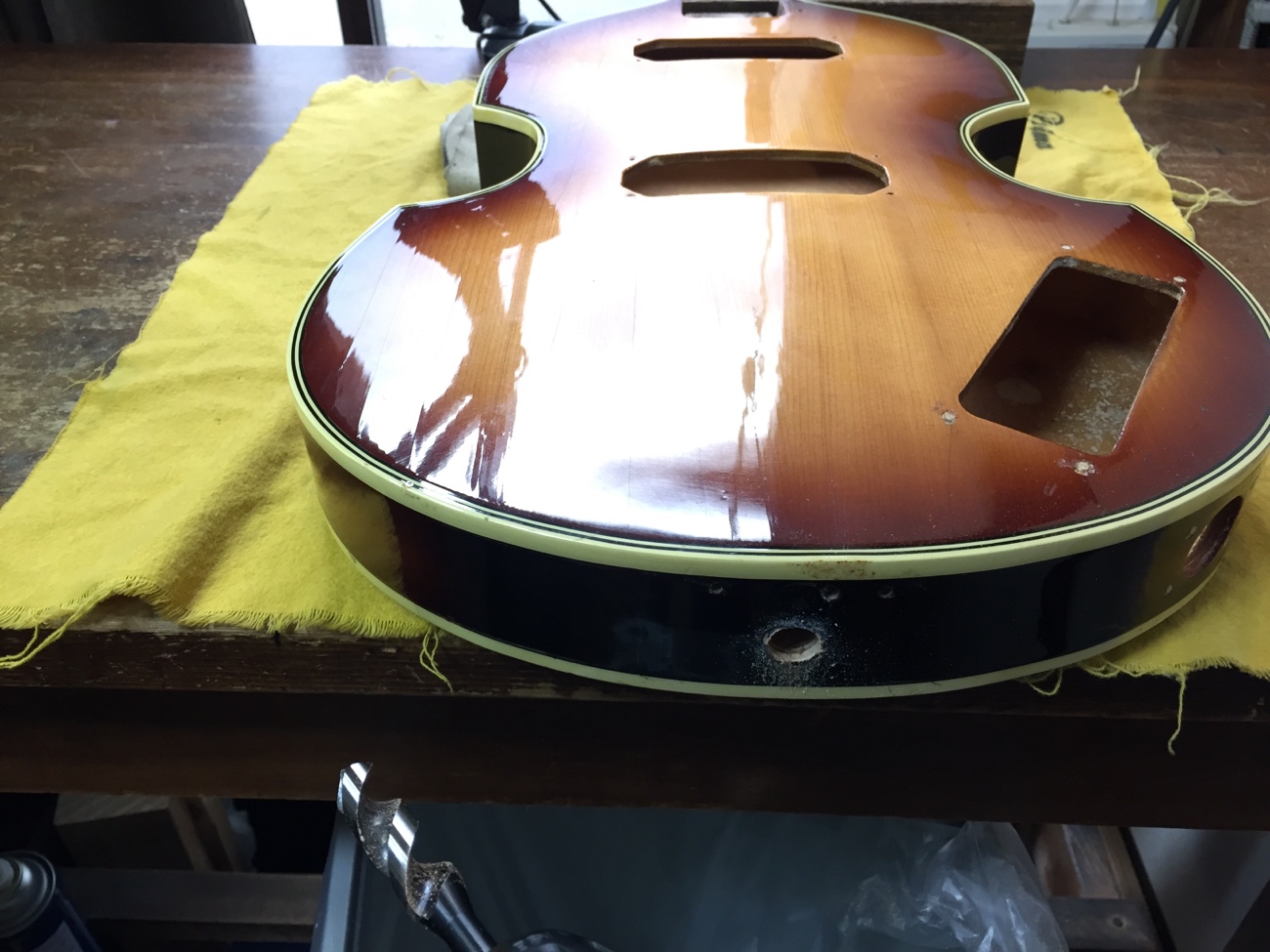

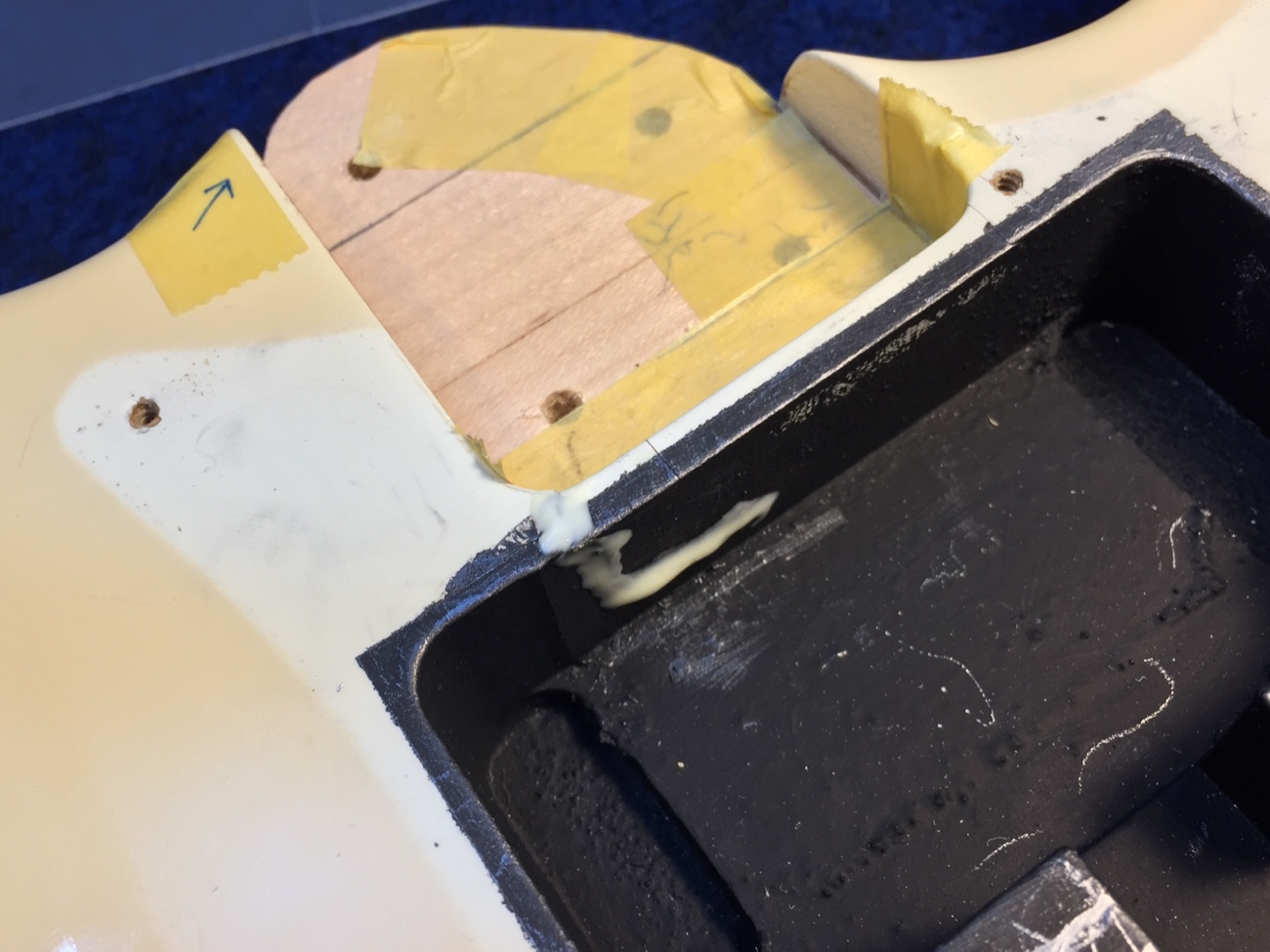

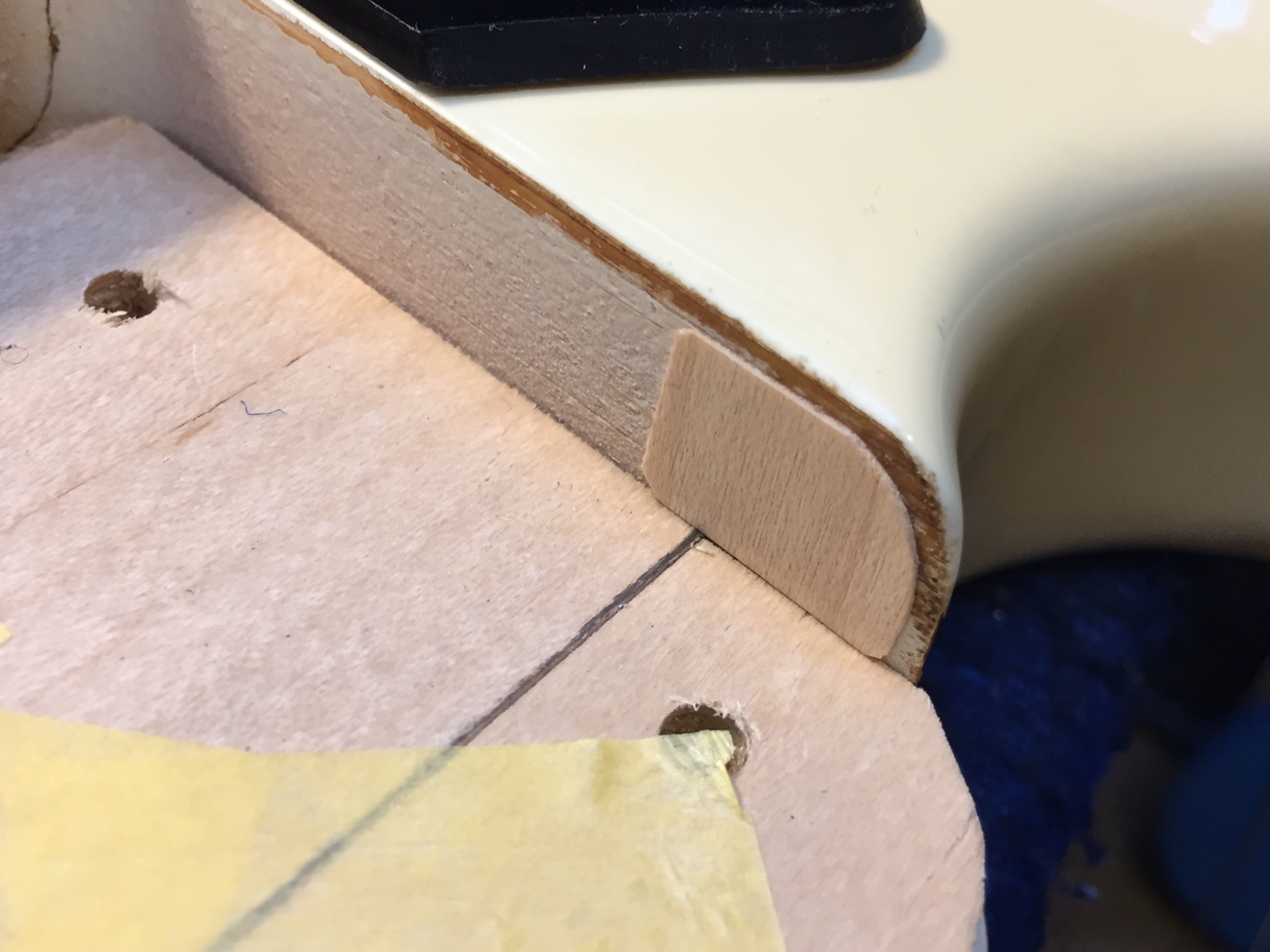

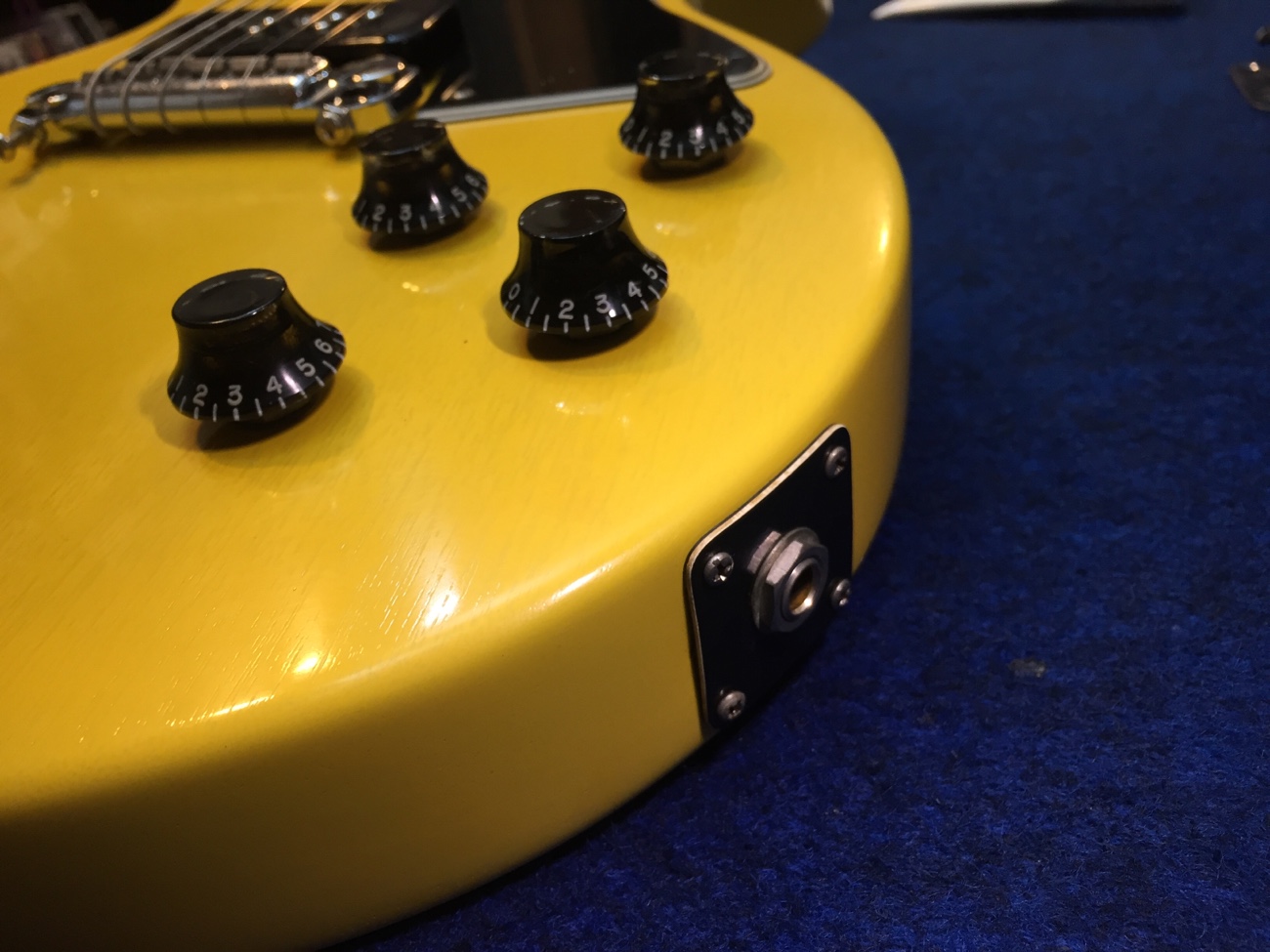

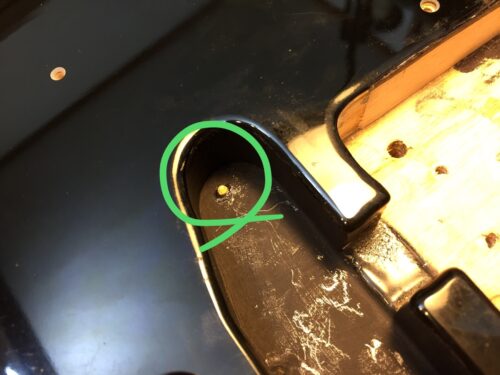

ジャックプレートは3カ所埋めました。

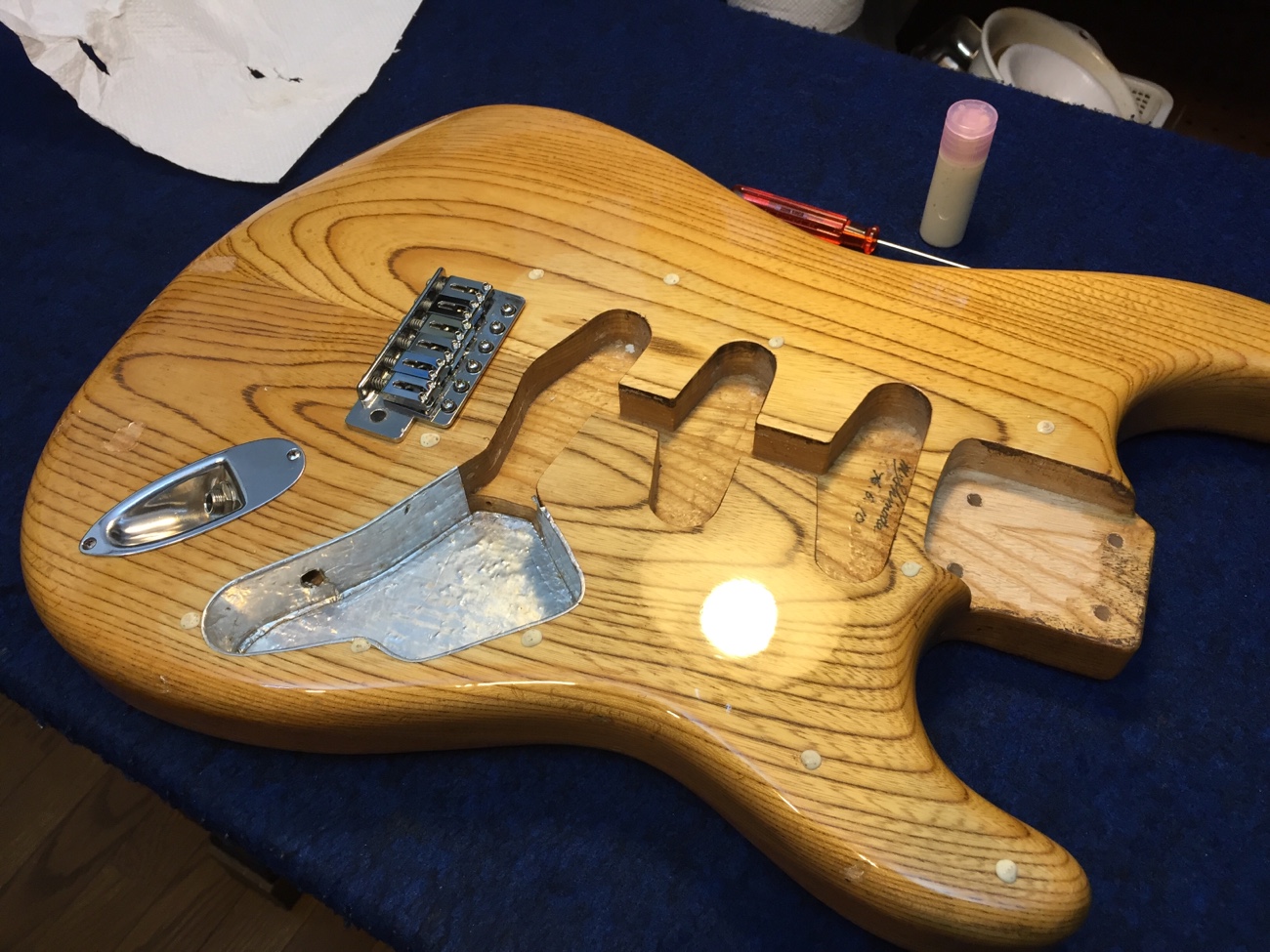

導電塗料の塗布を進めます。

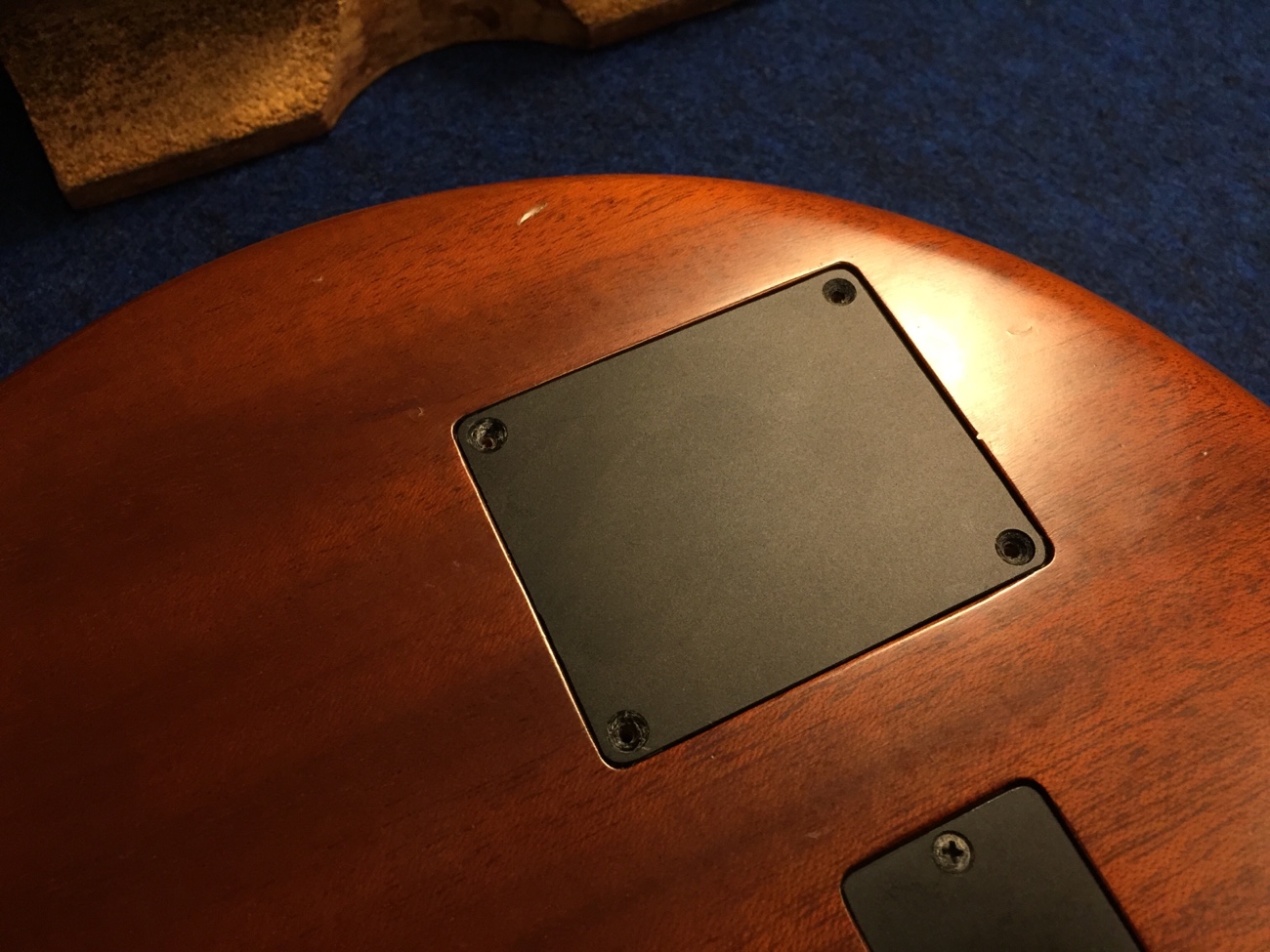

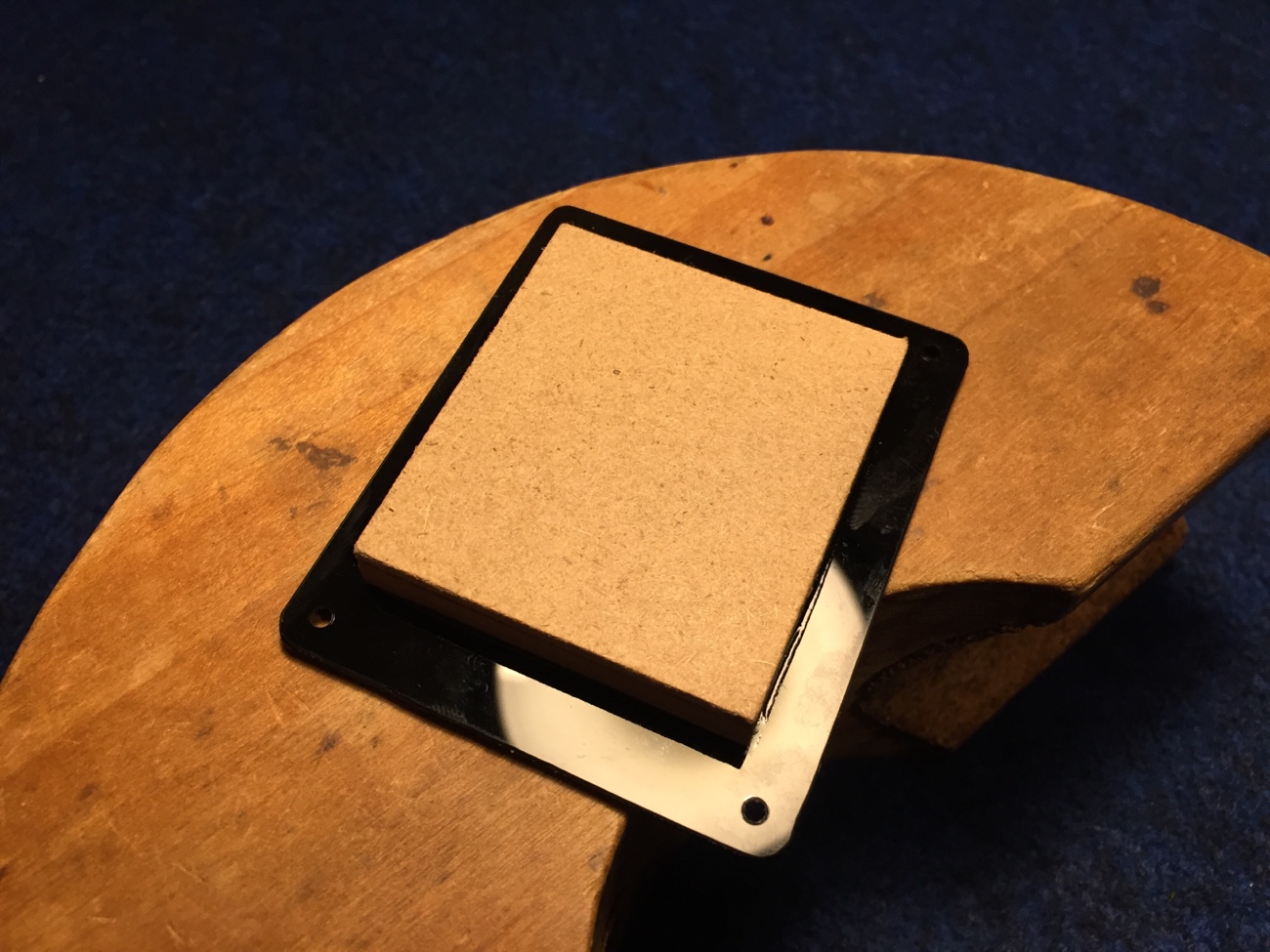

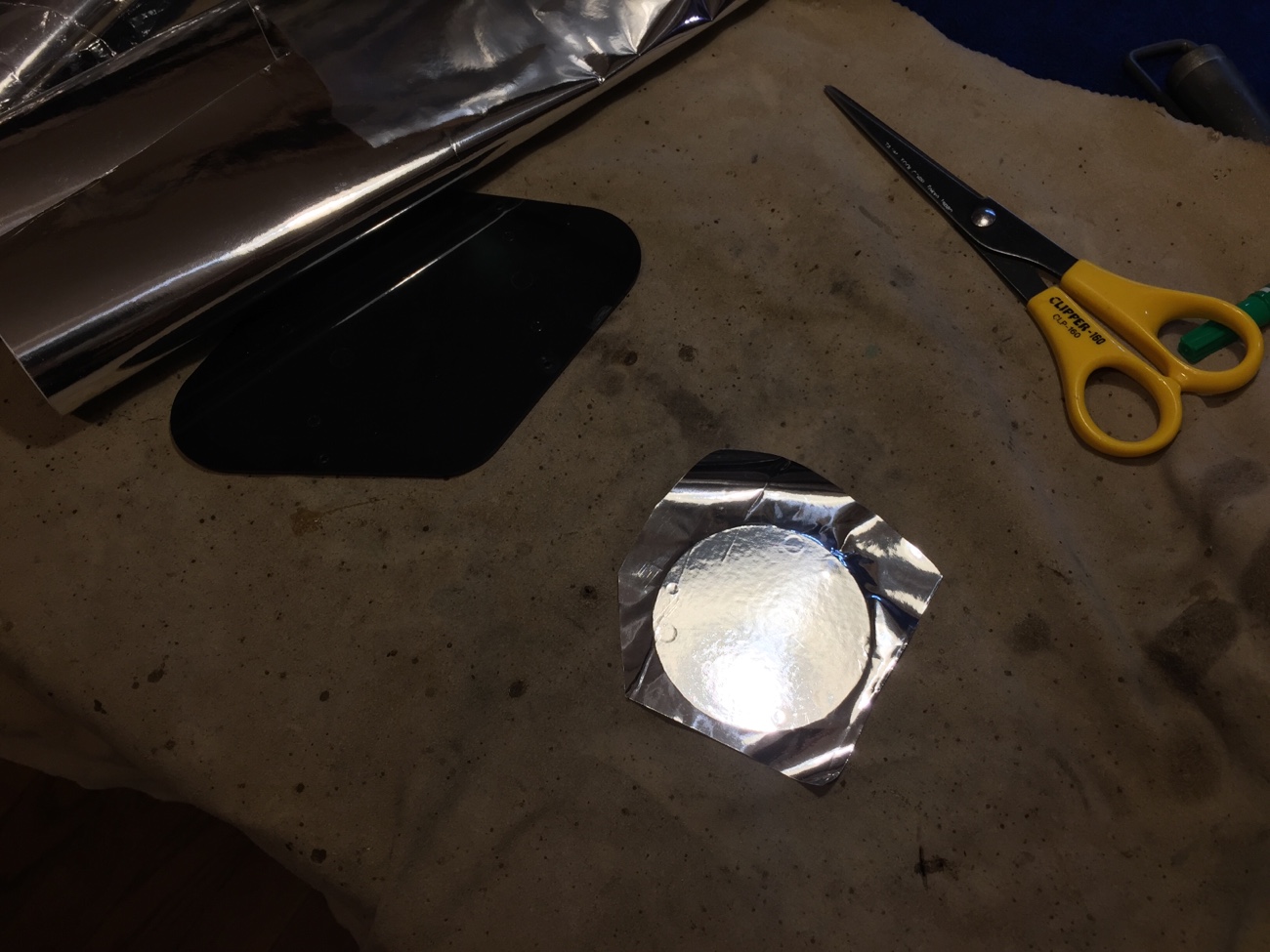

裏蓋はアルミシートを貼りつけます。

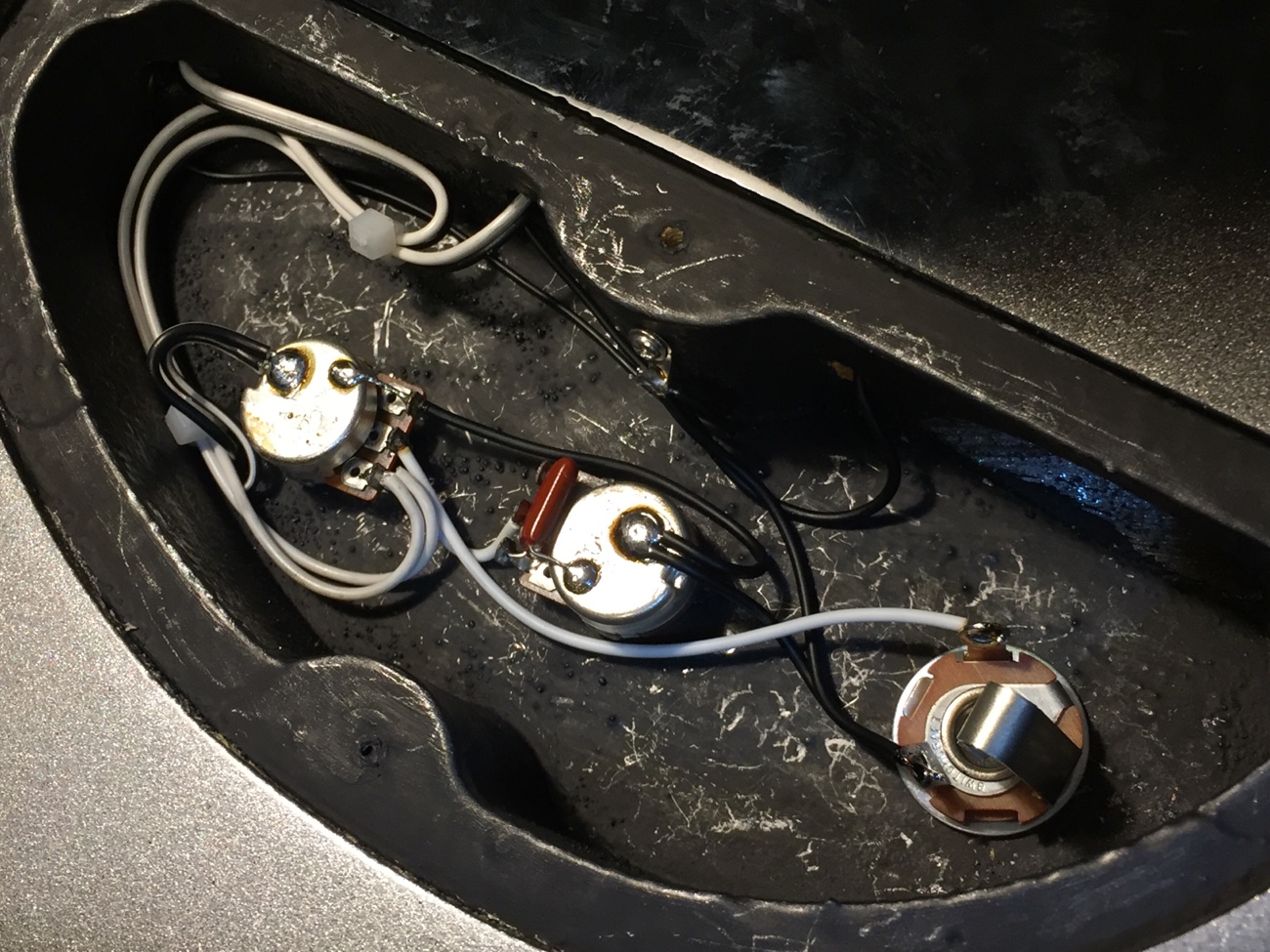

ポット間の配線を先に済ませます。　今回もラグ板を使ってピックアップの配線などをまとめることにしました。

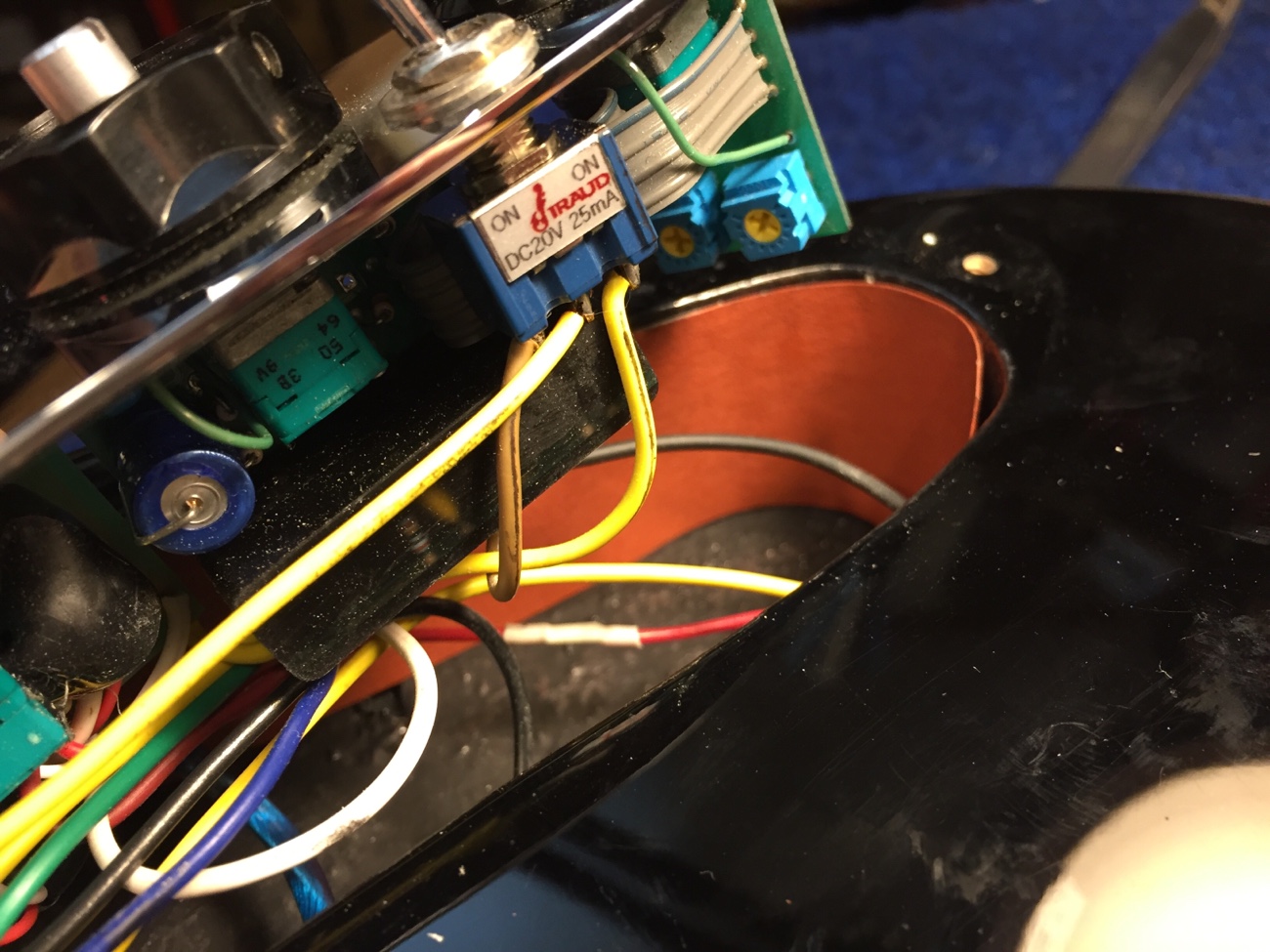

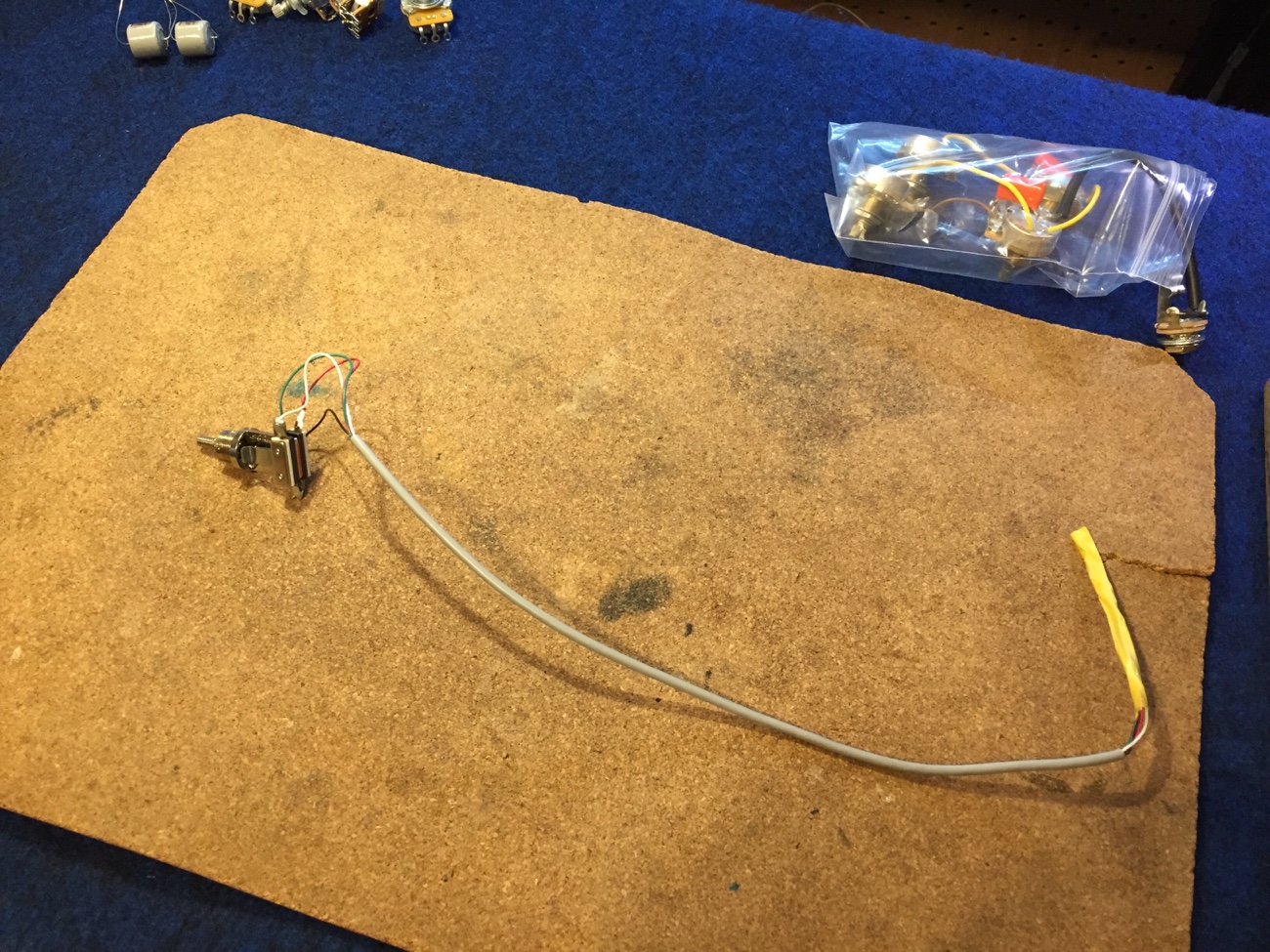

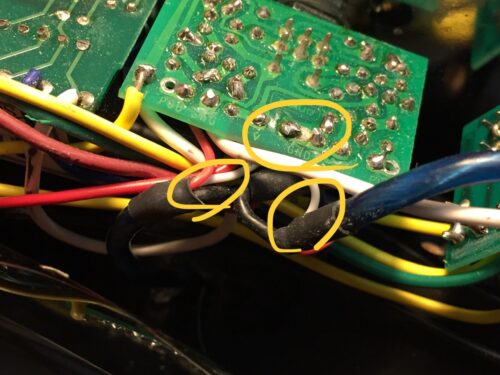

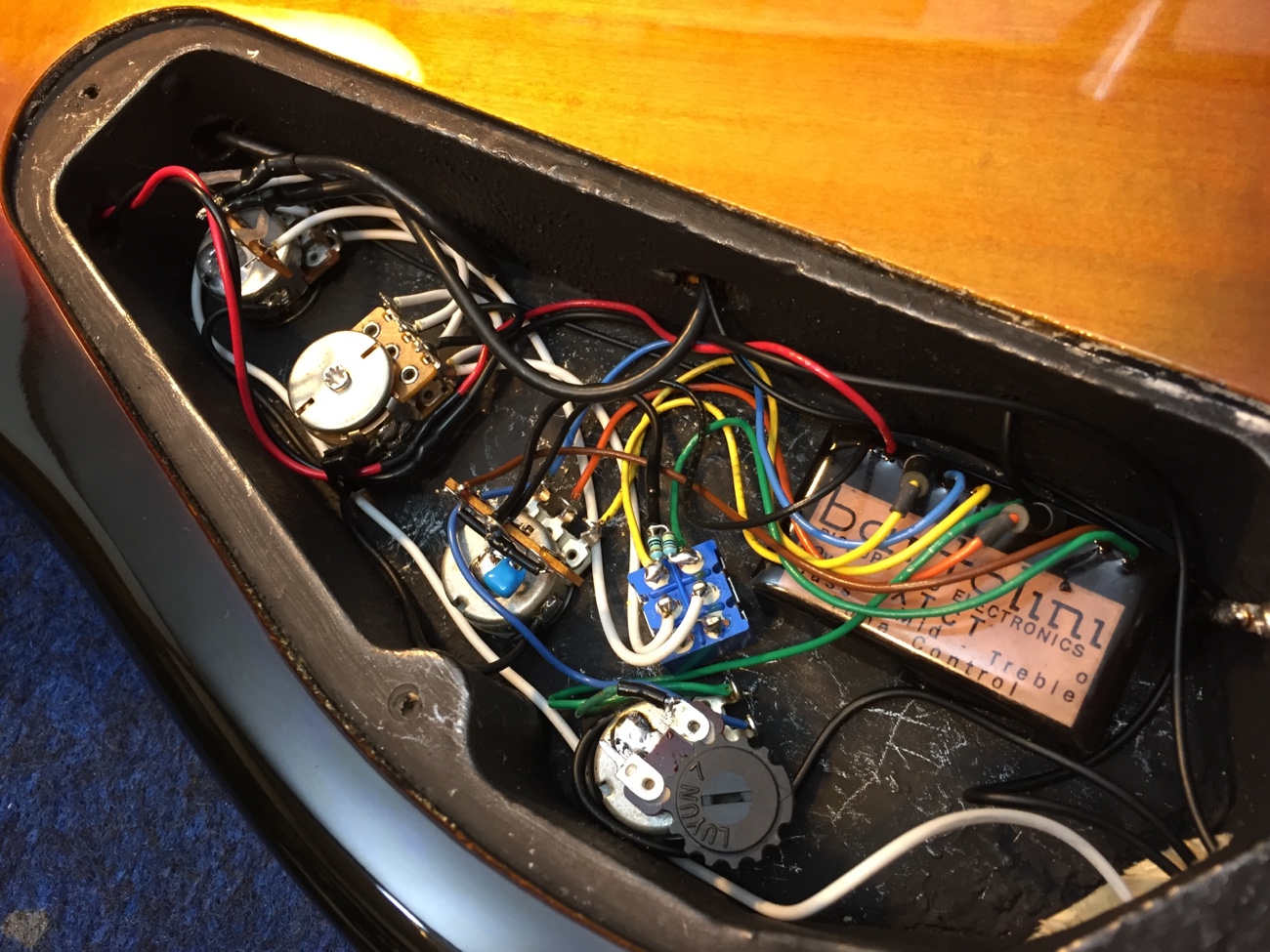

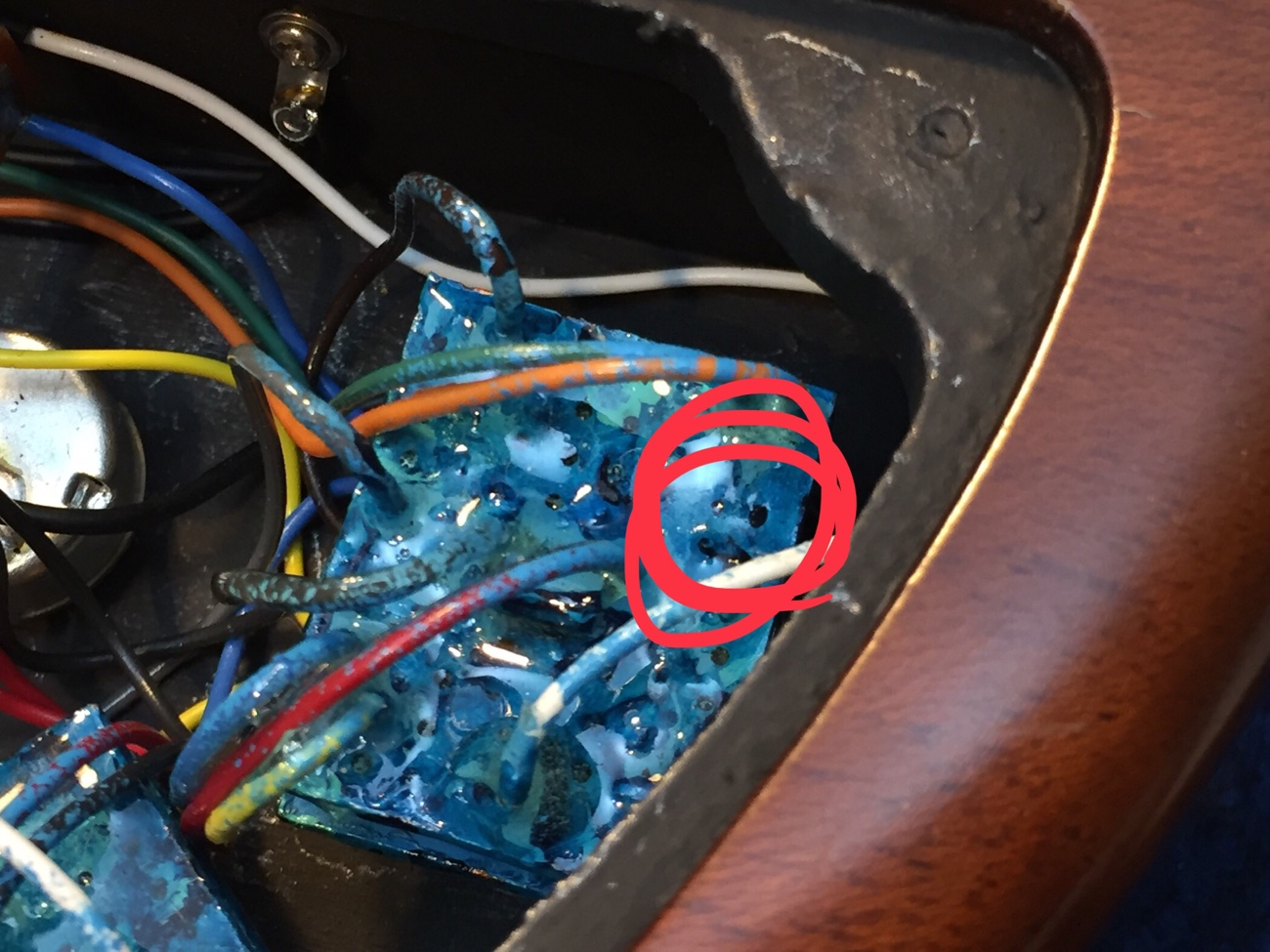

プリアンプ基板から出ている線をつなぎます。

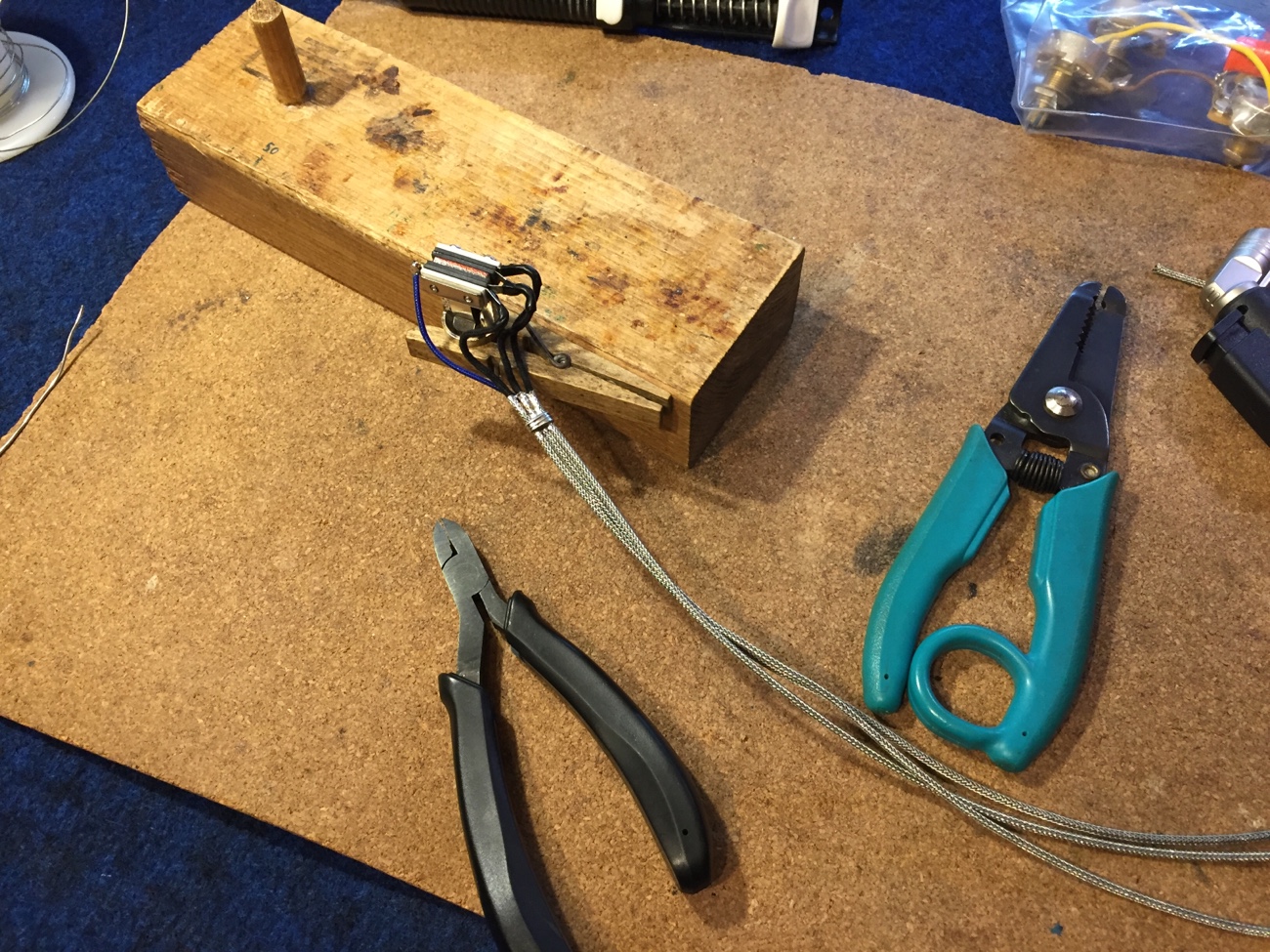

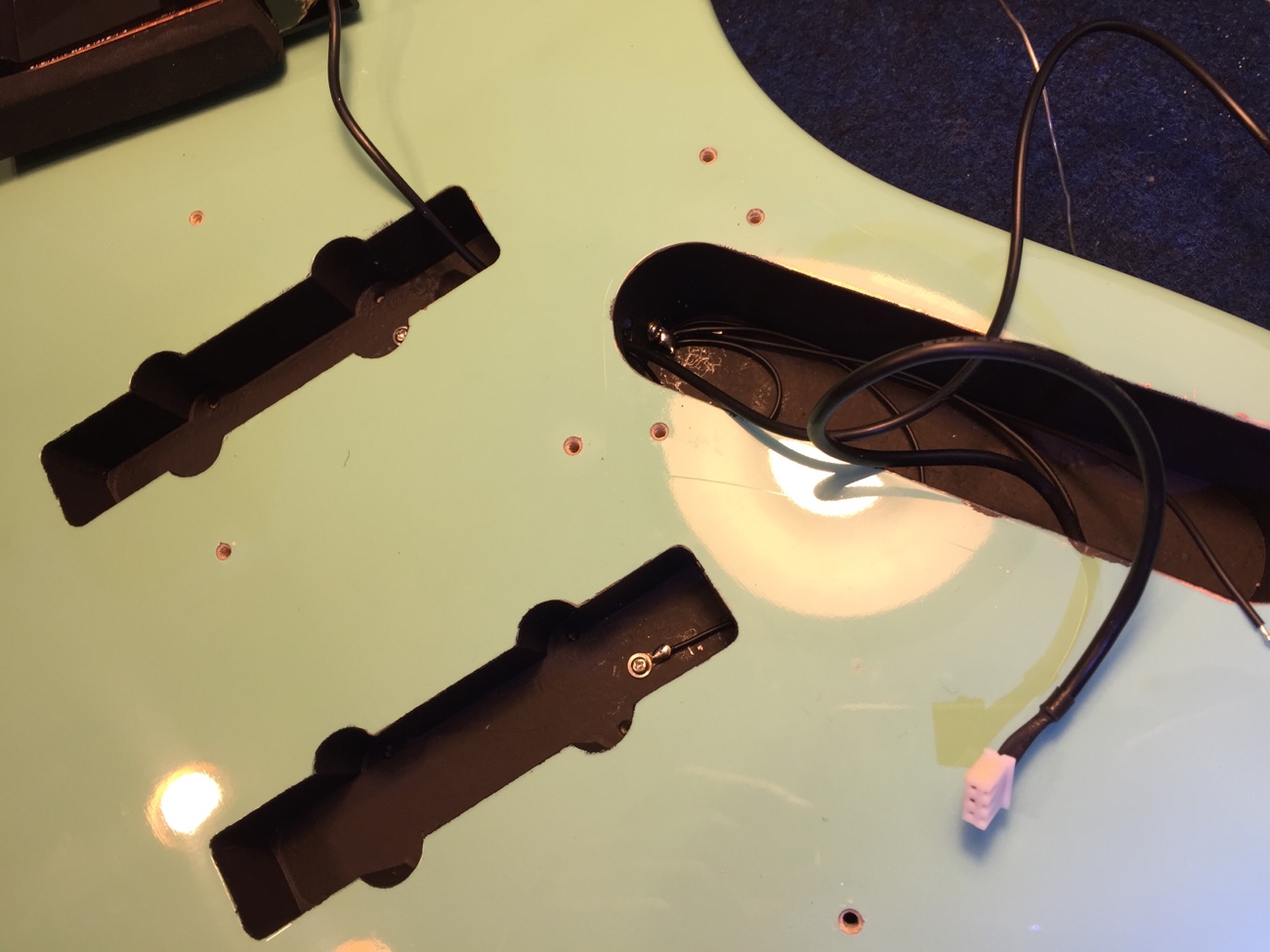

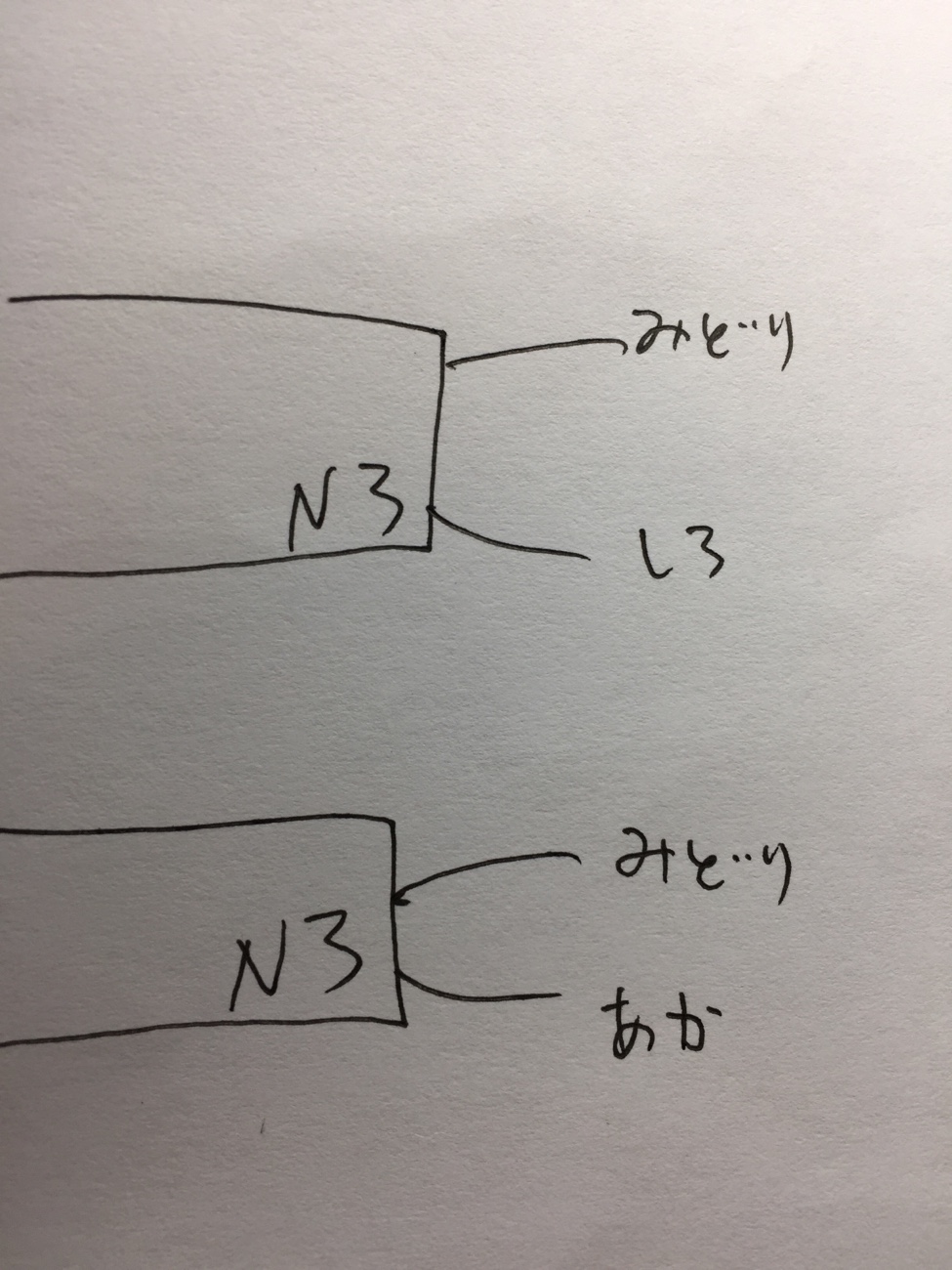

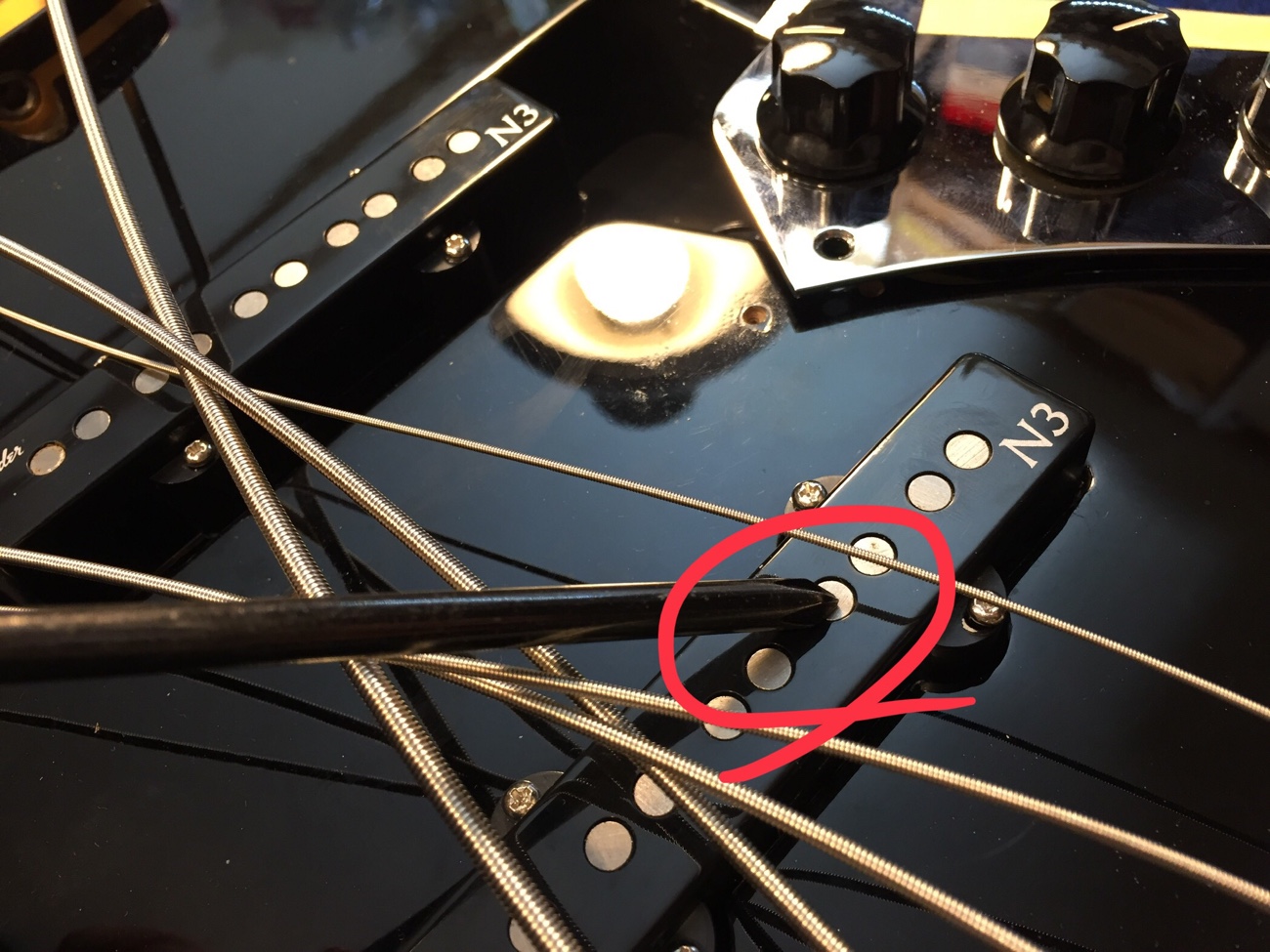

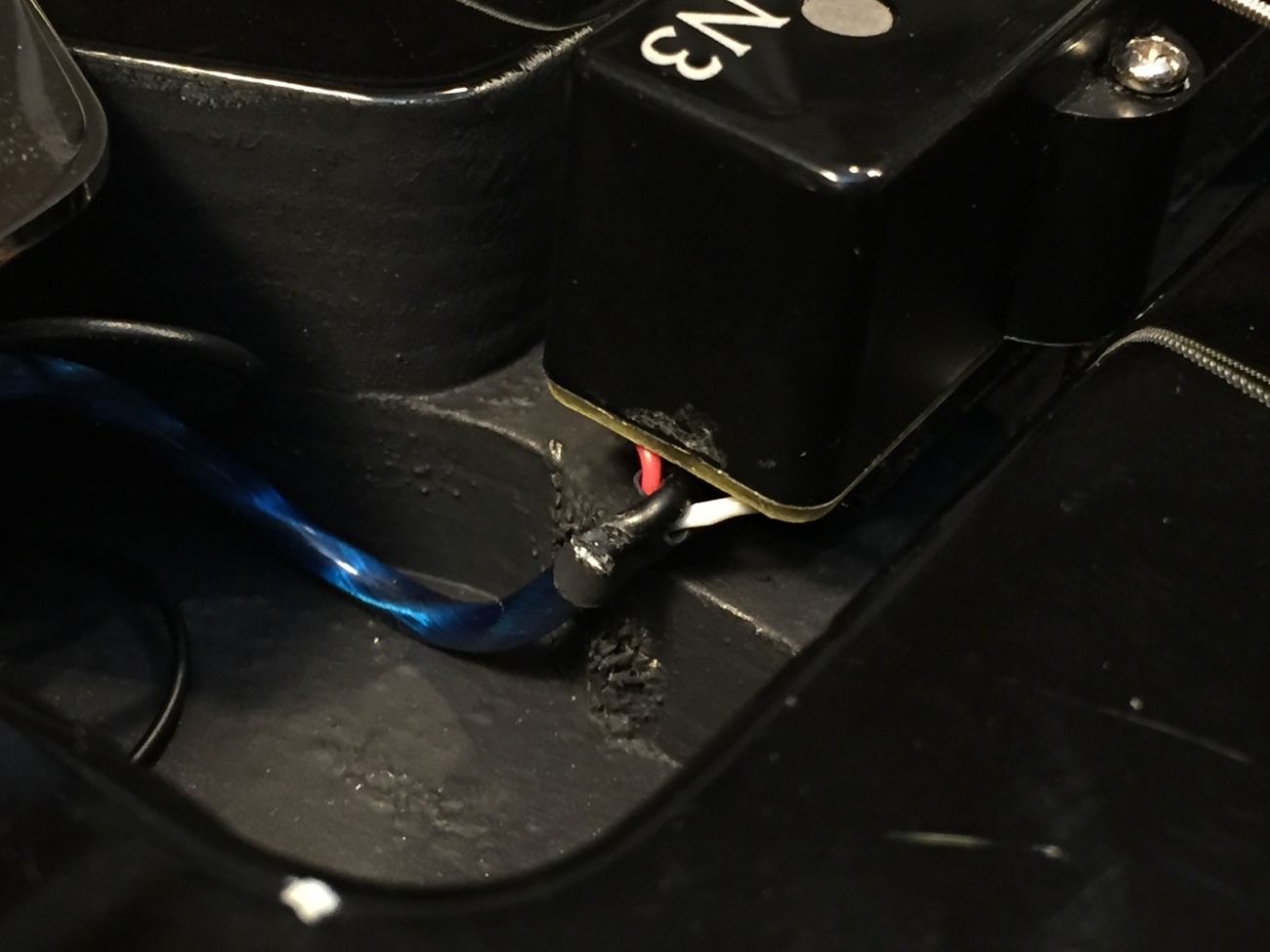

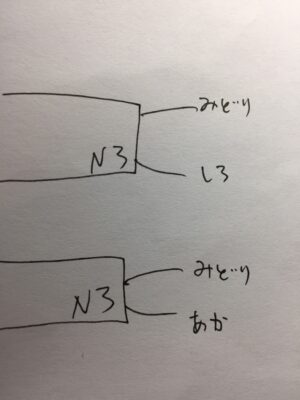

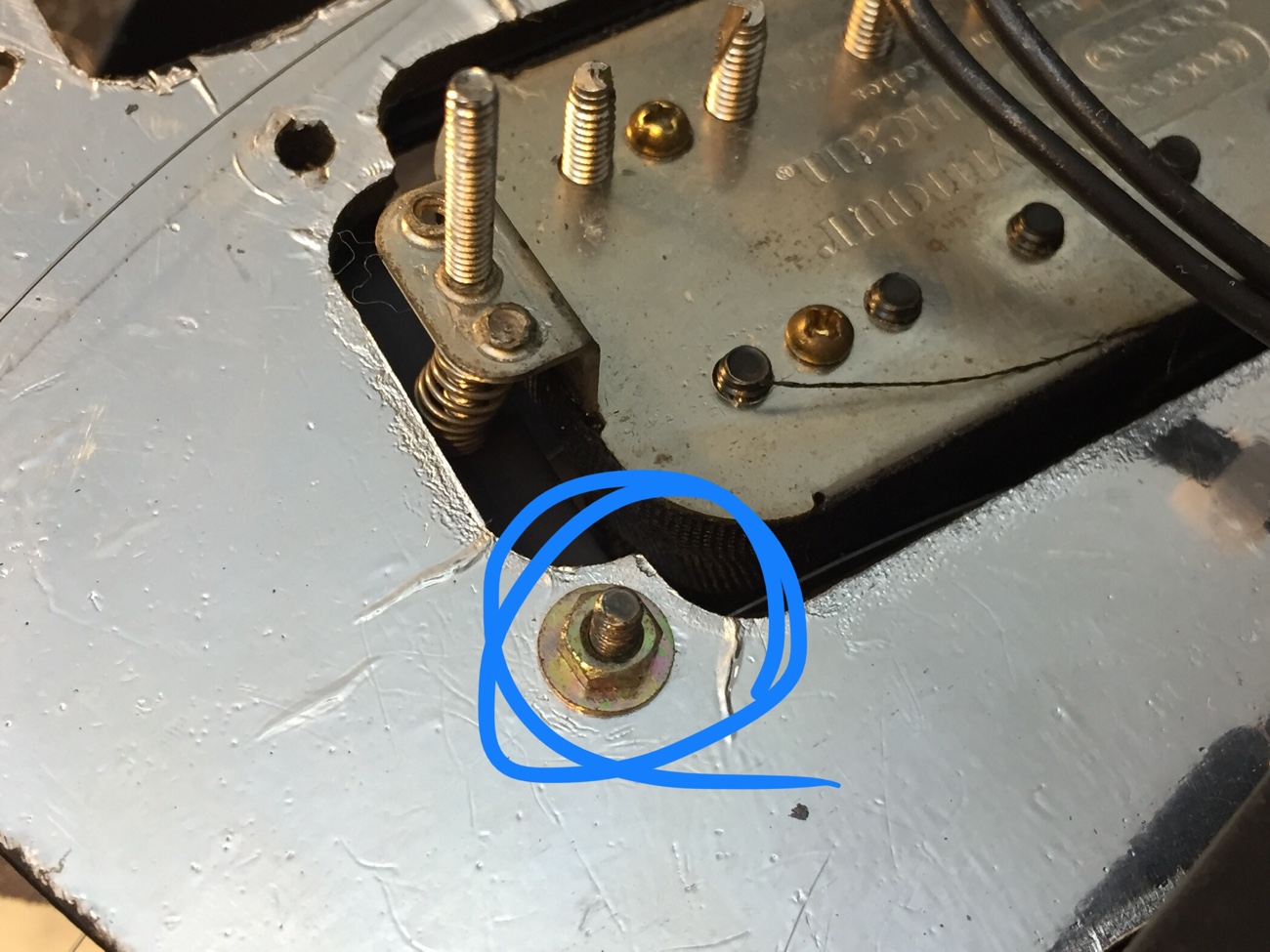

ピックアップの出力線は左のようになっていたものを右のようにまとめ直しました。

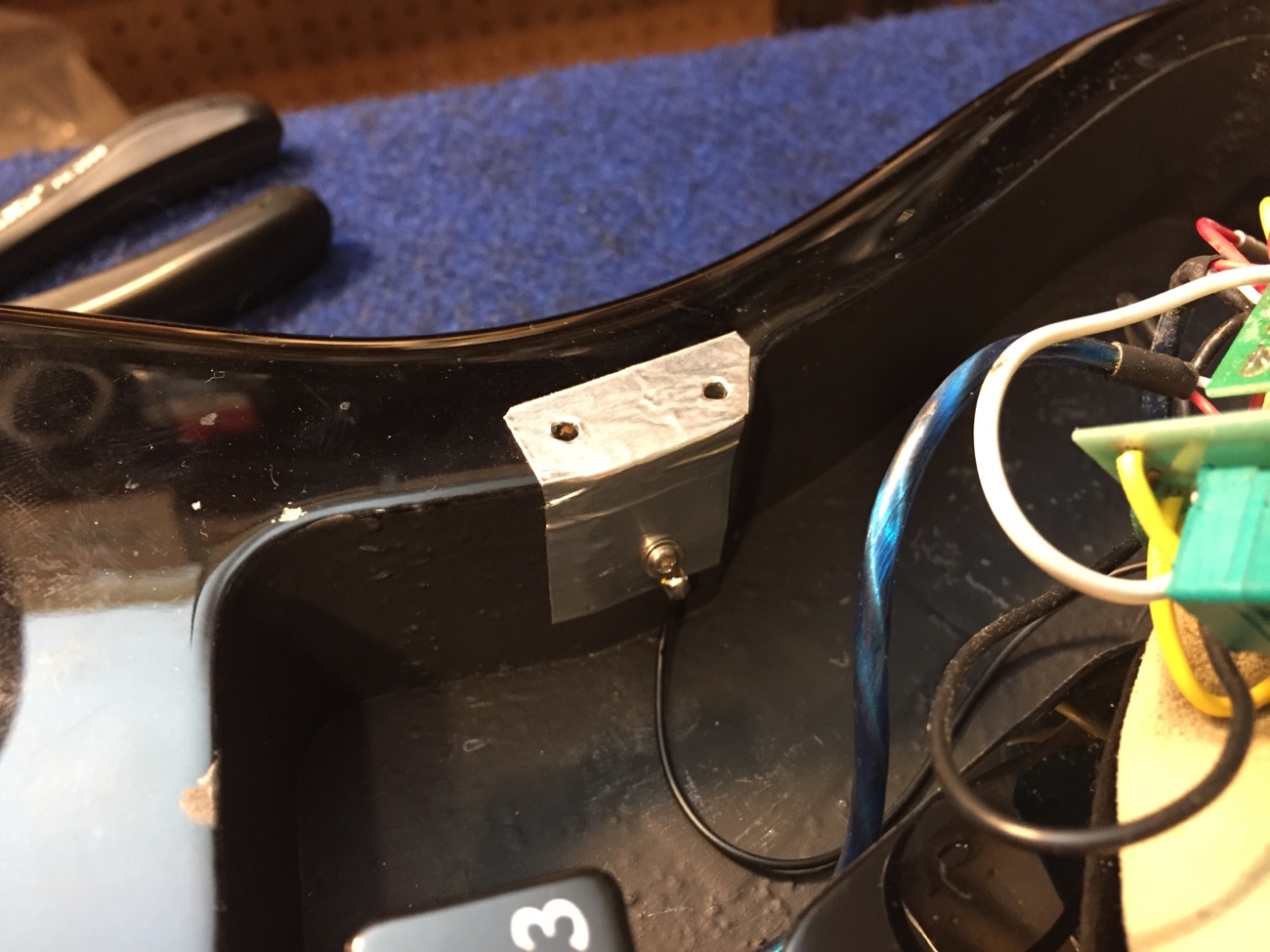

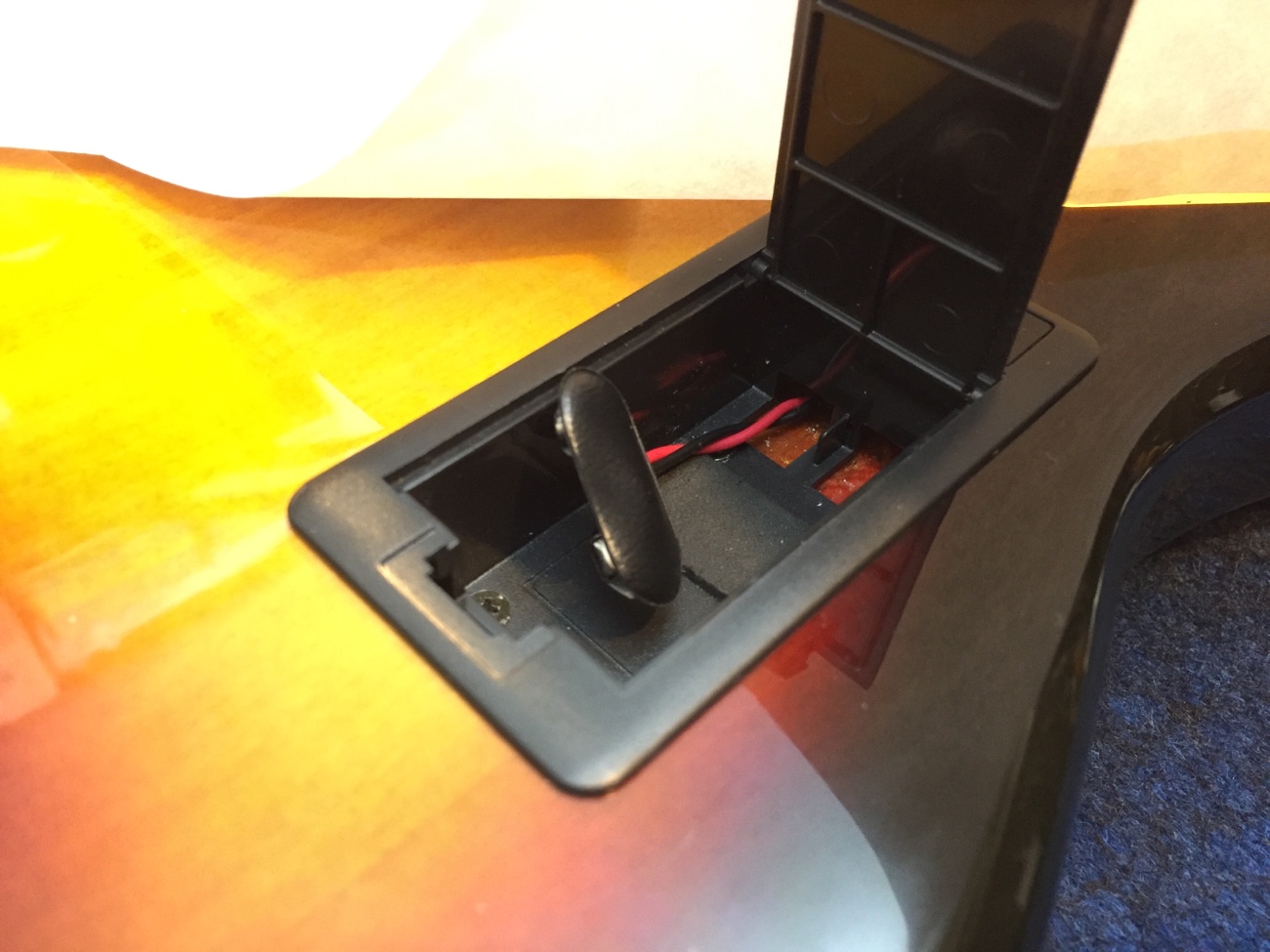

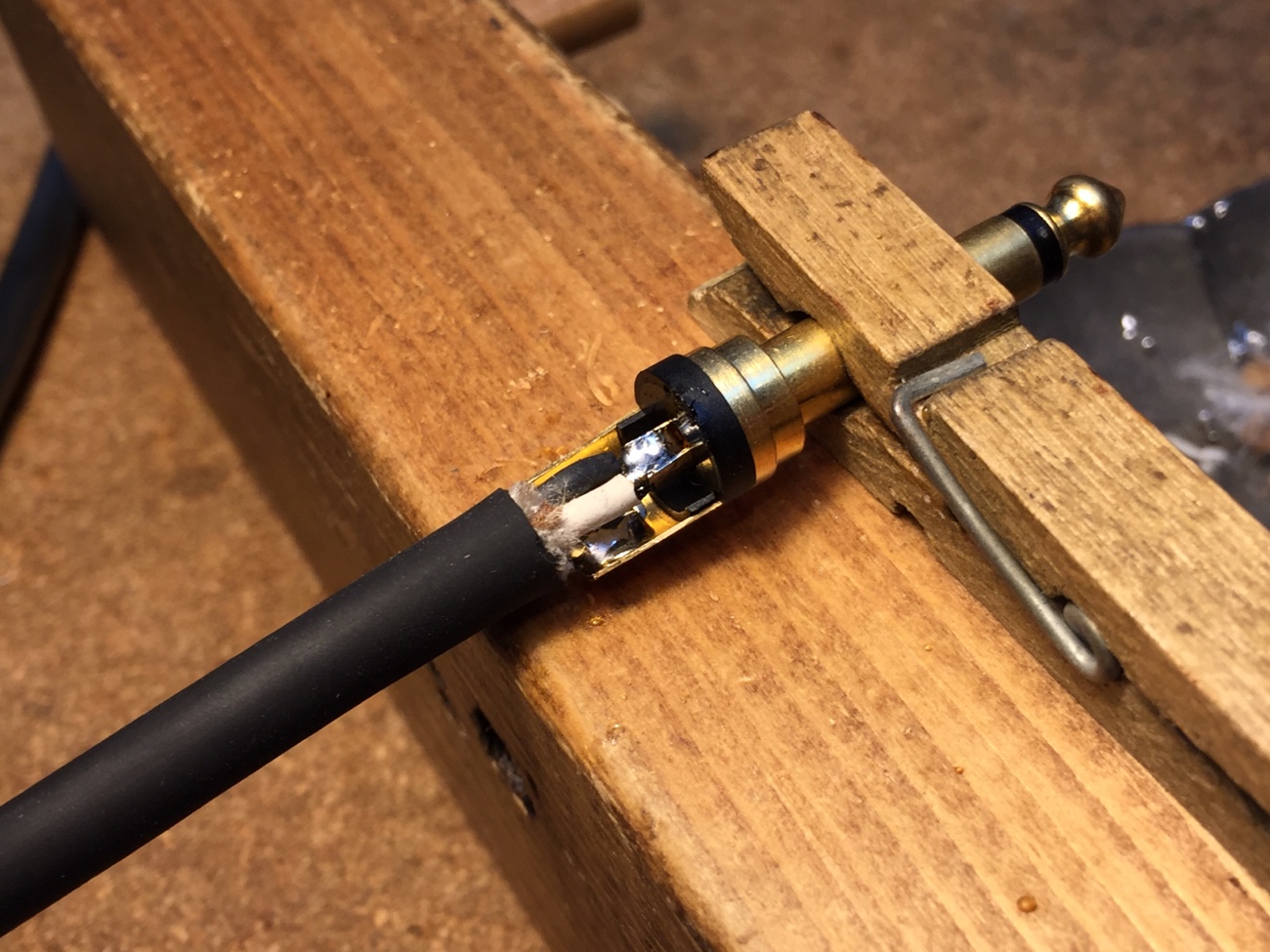

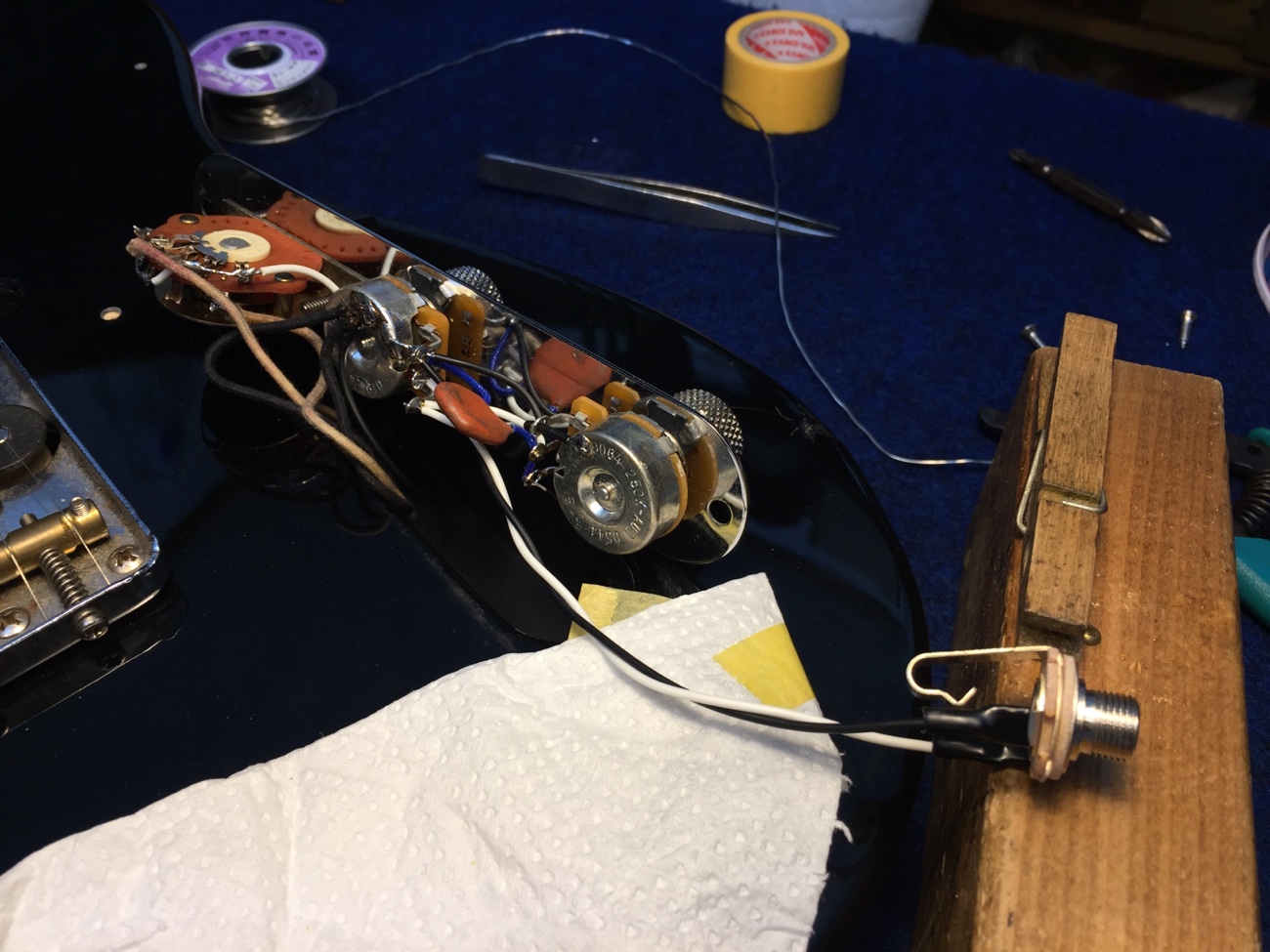

ピックアップとジャックの配線をつなぎます。　将来的に交換する可能性があるバッテリースナップが一番上になるように、最後につないであります。

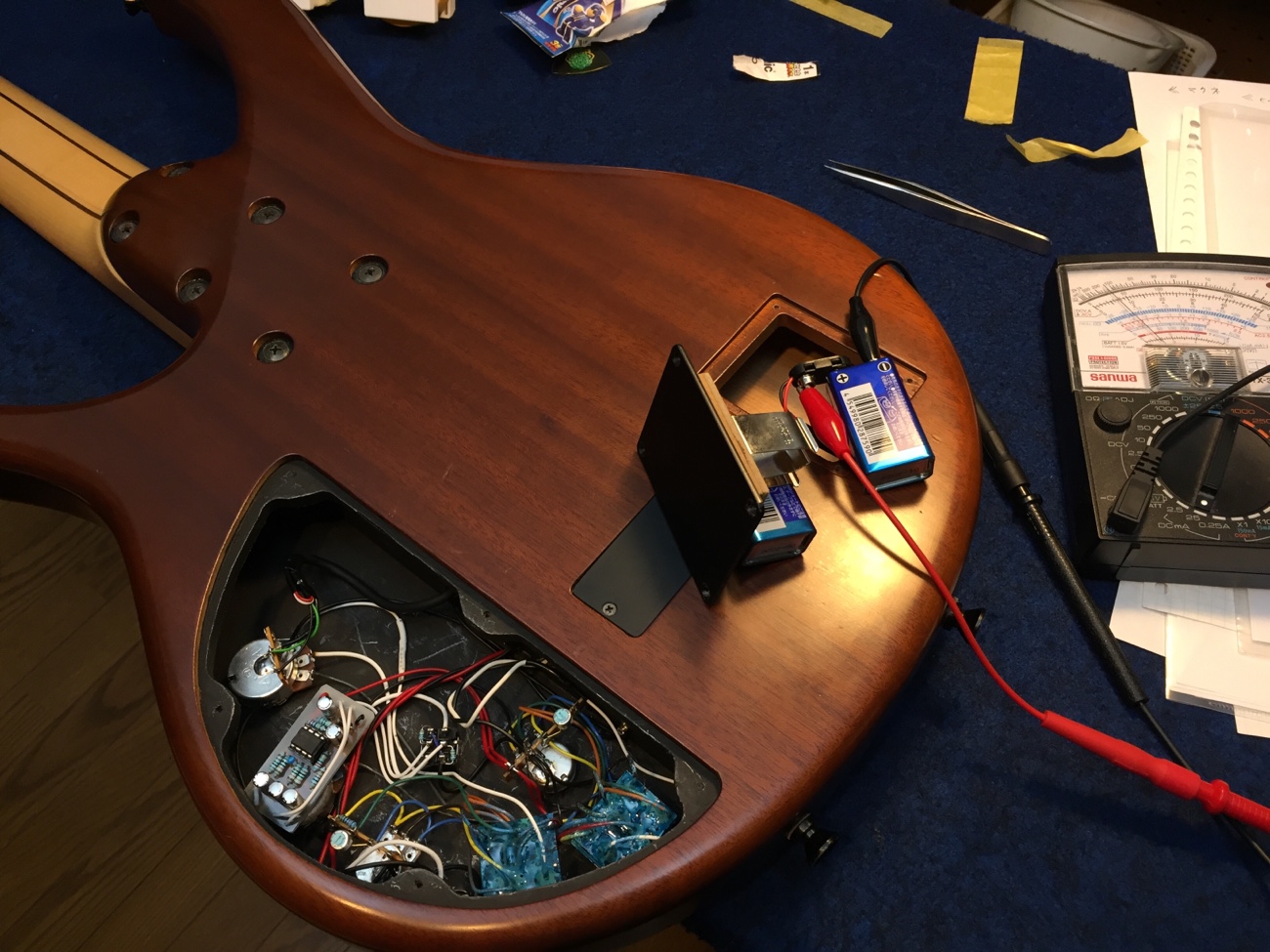

これでICをさしこんで、バッテリーをつなげば音出しなどのチェックができますね。

配線を始める前に実体配線図を描きました。

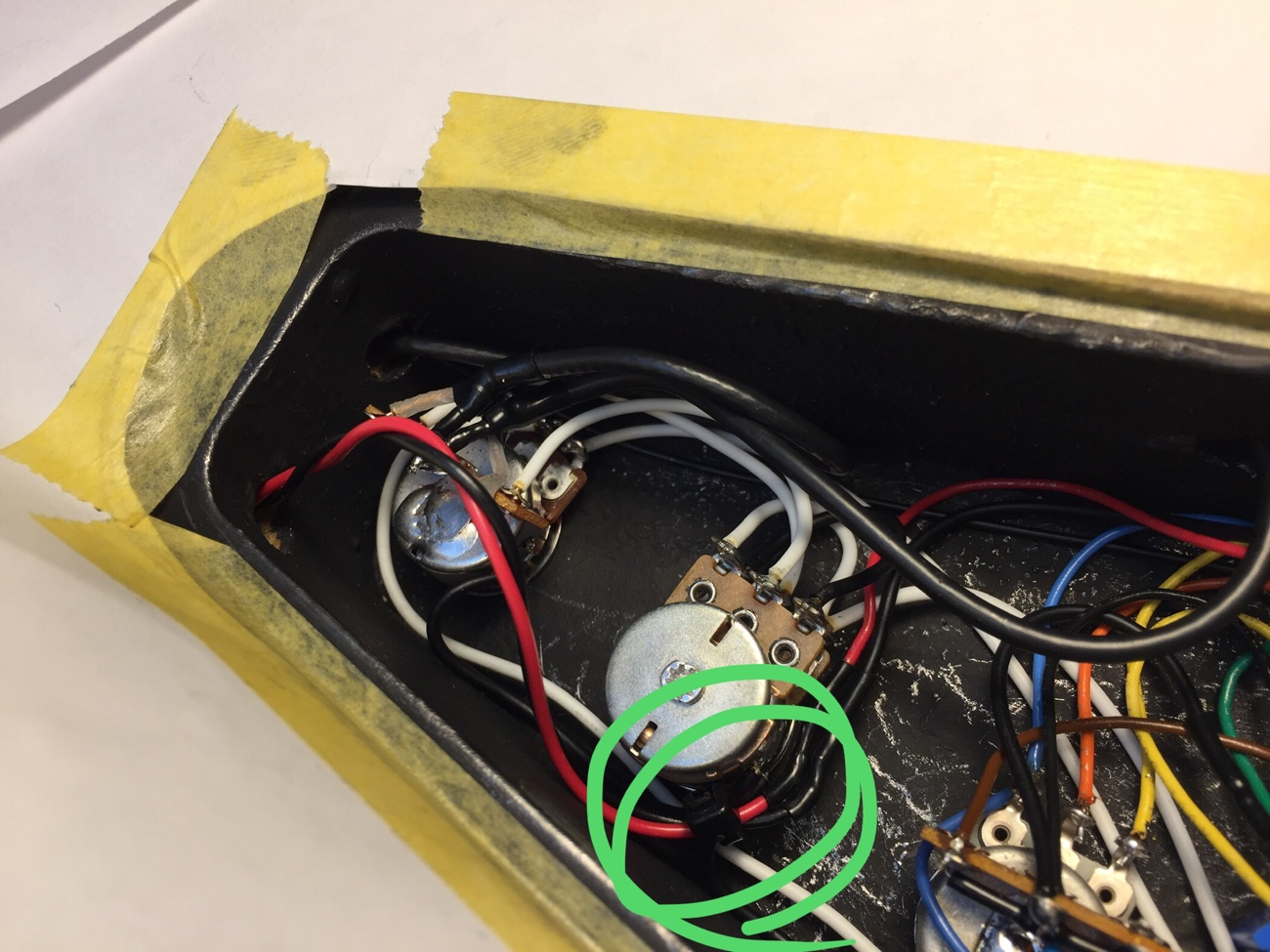

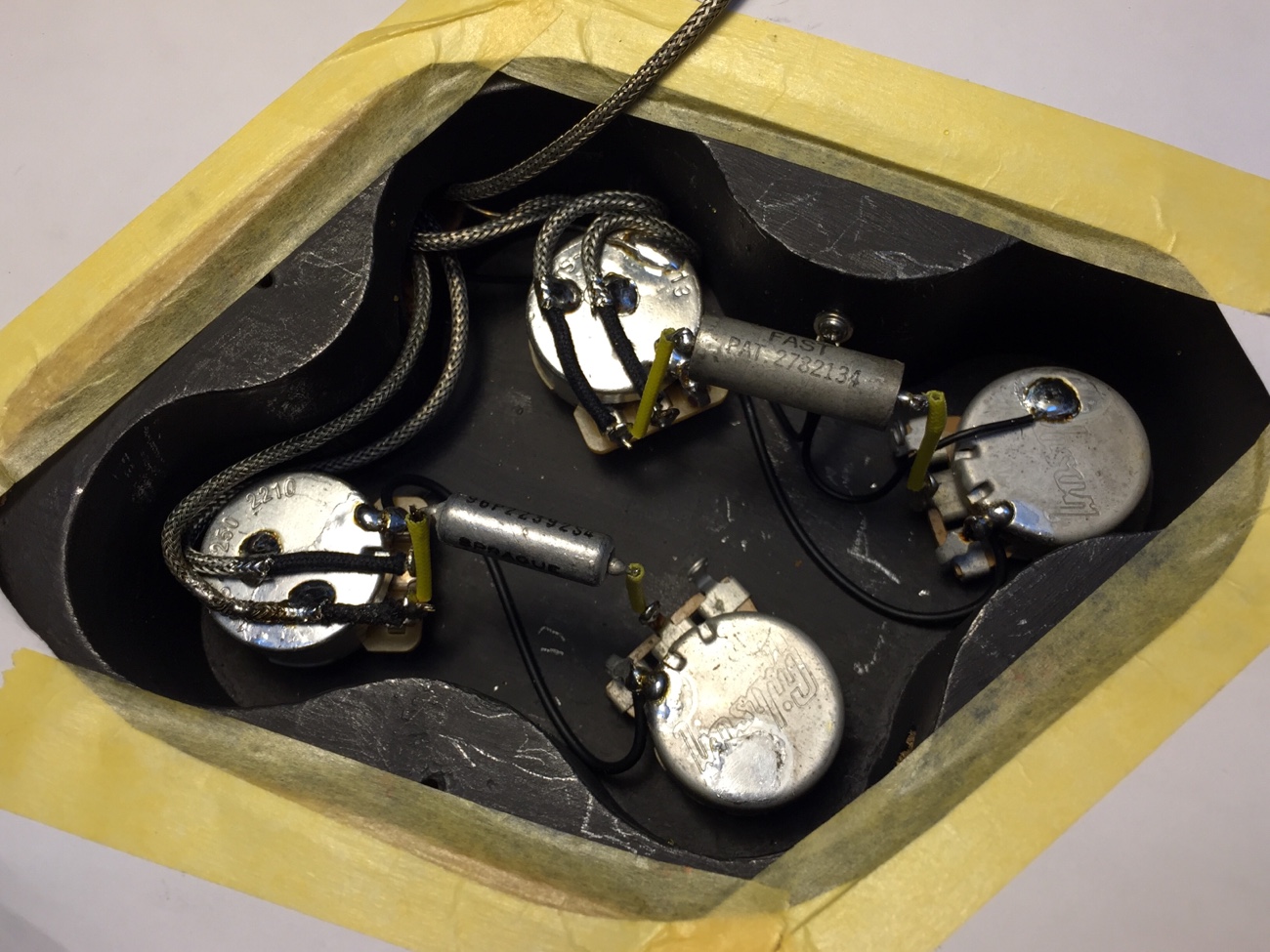

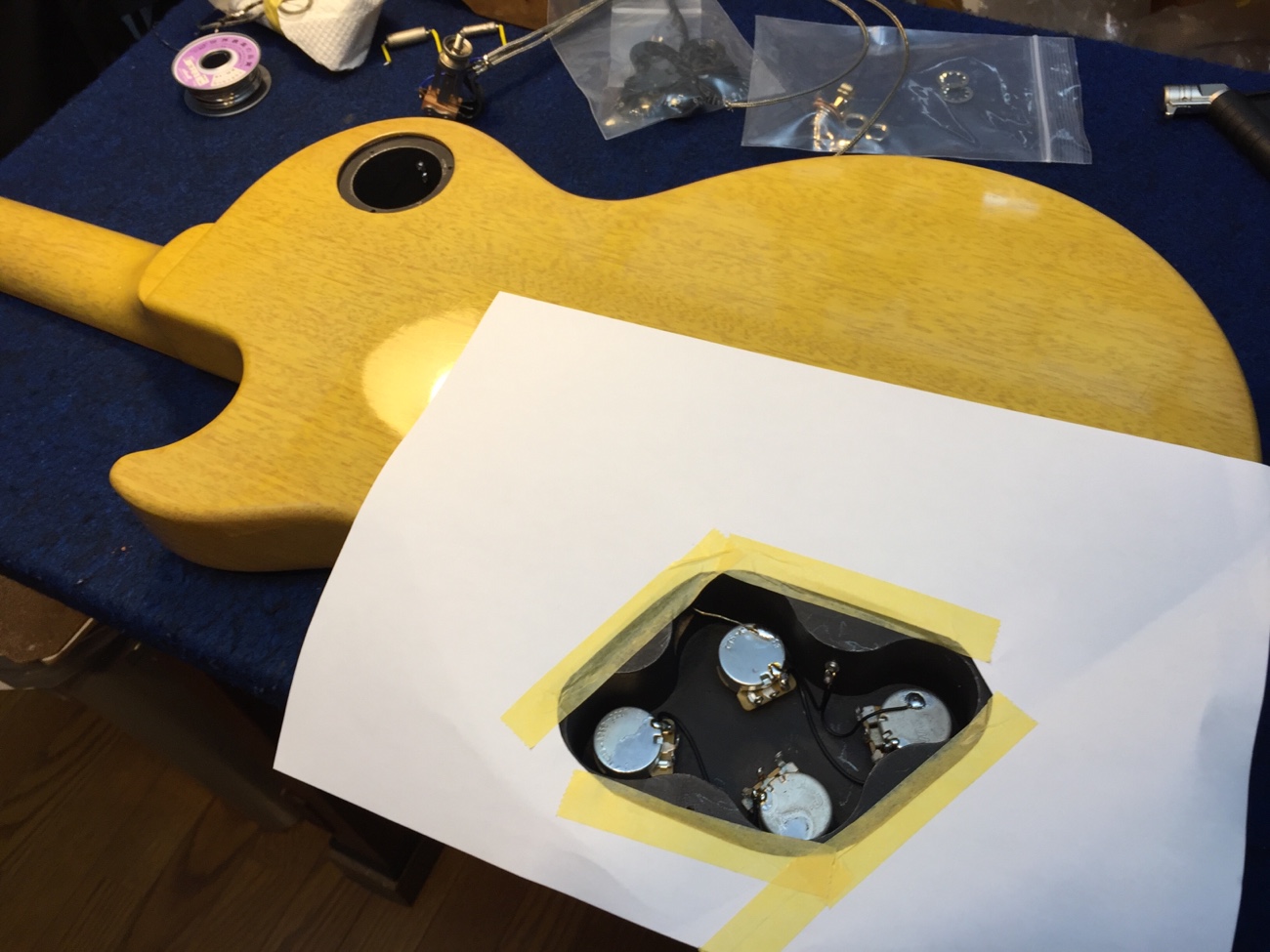

ポット間のアース配線など下準備から始めます。
