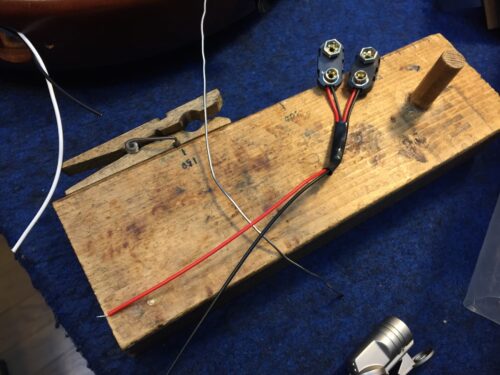

18ボルト仕様なのでバッテリースナップを直列につないでおきます。

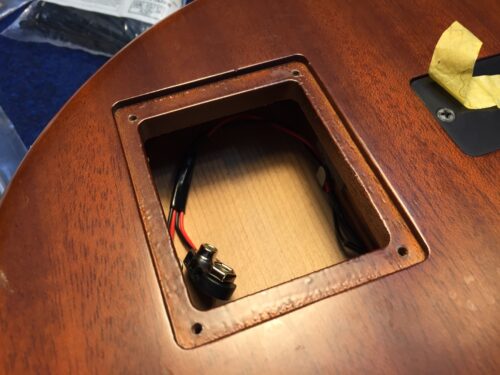

バッテリーキャビティの内側にフックを取り付け配線をまとめてあります。

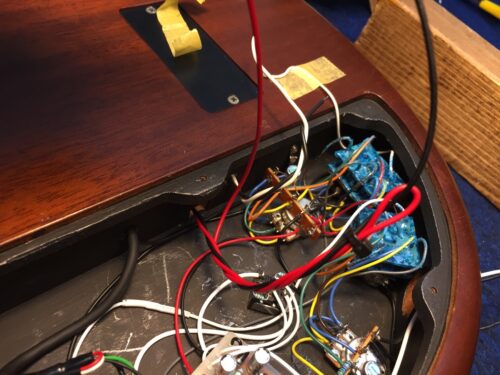

バッテリースナップから出ている黒い線はジャックのステレオ端子につながります。　そうすると赤い線が手前でプラプラすることが多いのですが、こうやって折り返して撚り込む方法があることに今回気が付きました。　また何かの配線に使えそうですね。

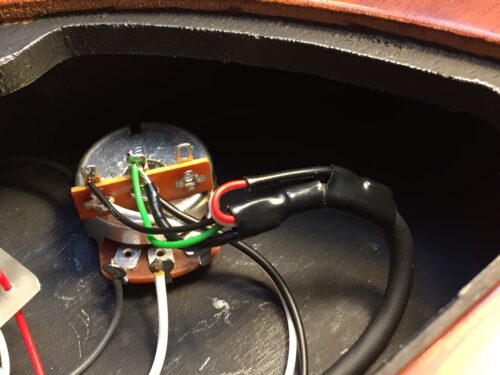

ピックアップはラグ板に配線しました。　黒と緑を入れ替えれば位相を反転できるようにしてあります。　ピエゾピックアップと一緒に鳴らして低音が異常に減るようなら逆にしましょう。

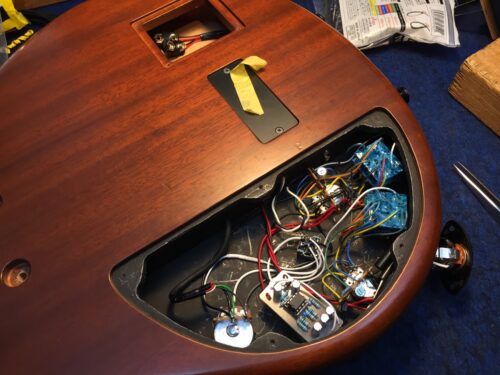

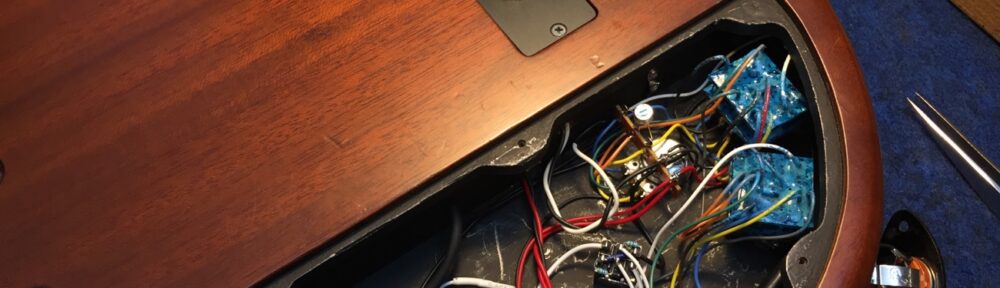

配線が出来上がったと思います。

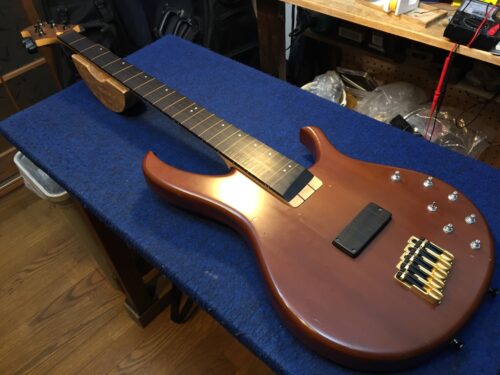

ネックを取り付けました。

弦を張って音出ししましょう。

回路が複雑なので、本当に間違っていないか良く確認してから火入れしましょう。
