生基板をカットして・・・

穴あけして、レジストペンでパターンを描きます。　エッチング液に付けると基板が出来上がります。

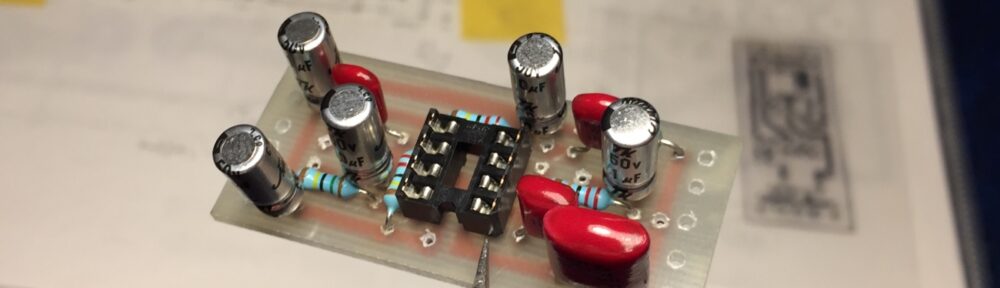

部品を取り付けました。　初期型スティングレイに登載されていたプリアンプと定数が同じで、部材だけ現代の信頼できるオーディオグレードのものになったプリアンプです。

容量性負荷発振を防ぐ目的でのちのち追加された経緯がある出力保護抵抗は、パターン側にさりげなくチップ部品で取り付けてあります。

ICを差し込んで電線を出せば完成ですがここで止めておきます。

コントロールパネルに前の持ち主がLEDを取り付けているそうです。　その穴を利用してプリアンプのオンオフスイッチを取り付けられないかという計画があるらしいので、スイッチの位置を見てから電線の長さを決めましょう。
