電解コンデンサの交換【ホンダサウンドワークスのブースターの点検-3】

入出力のカップリングコンデンサの容量は、ネットに存在する回路図によって3.3μFもしくは10μFでばらつきがあります。 ただ、おそらく1μFを越えた辺りから可聴域より低音までフラットになったりしそうな気がします。 今回は4.7μFを付けていきます。

4.7μFの電解コンデンサ

基板の固定に使われていた黒いネチャネチャを掃除しました。 ハンダブリッジなどは起きていないようです。 部品交換すれば直りそうです。

基板を清掃した

入力の0.047μFと出力の0.068μFを4.7μFの電解コンデンサに交換していきます。

コンデンサの交換

音出しチェックしました。 iPhoneのマイクでは低音が拾いきれませんでしたが、フルボリュームの時にはバイパス音より音が大きいです(元はブースターなのに音が小さかった)。 youtubeにあるHogs Footおよびその自作機の試奏動画などを参考にした結果、これで本来の音が出ていると思われます。



アウトプットのスリーブ端子にアース線をつないでおきました。 コールドの信号がケースを通じて流れているだけだったので、ジャックが緩むと音が出なくなる仕様でした。

スリーブ端子をアースに繋ぐ

バッテリーボックスの下のネチャネチャも剥がしました。 電池の重さで伸びてきていました。

ケースの清掃

強力な粘着テープで貼り直していきます。 基板については絶縁のためしっかり目に貼っておきます。

基板とバッテリースナップの固定

電源の保護ダイオードが裏蓋にショートしそうなので絶縁をしておきます。

裏蓋の絶縁

こんな感じになりました。

最終チェック

これで完成です。

完成



後から気が付いたのですが、もしかしてこっち↓の0.1μFのコンデンサの容量を半分くらいに減らしたくて定数変更したのでしょうか? これなら元になった回路図よりミドルが多めに残るローカット回路になります。 ギターでも使えるようになるかもしれませんね。

こっちの定数を変えようとして間違えた説

で、間違えて3.3μFの方を1/50~1/100に下げてローもハイも出なくなってしまったということではないでしょうか。 この説は当たっていそう・・・。


1弦ペグの取り付け修正など【JBリフィニッシュのお手伝い-4】

1弦のペグの動きが悪いです。

1弦の動きが悪い

4弦のブッシュが浮いているのが気になります。 押し込み直して固定しましょう。

4弦のブッシュが浮いている

1弦に関してはねじ穴の位置がずれているのが原因のように思えます。 赤丸の2カ所がネジ穴が半分くらいずれています。

ネジ穴がずれている

ネジ穴を埋めていきましょう。

埋めることにした

ペグは全てパーツクリーナーで洗浄しました。

ペグの清掃

可動する部分にグリスを注していきます。

ペグのグリスアップ

ブッシュの中も磨いて少量のグリスを塗っておきました。

ブッシュ内の清掃とグリスアップ

ネジ穴開け直します。

ネジ穴をあける

ペグを付けてみました。 むしろ2~4弦のペグより動きが良くなりました。

サドル周りのネジにオイルを注しておきました。 特に弦高調整用のイモネジが固着するとサドルごと交換になることがあります。

ネジにオイルを注した

弦高とオクターブチューニングと、ピックアップの高さ調整を行いました。 あとはお客さんのお好みに合わせて調整しましょう。

サドルとピックアップの調整

ジャックを清掃しておきました。

ジャックの清掃

これで完成です。

ほぼ完成


部品を戻していく【JBリフィニッシュのお手伝い-3】

マスキングテープを剥がしたところを面取りしていきます。 キャビティのエッジの丸まった部分はおそらく研磨していないので塗装が剥がれがちです。 きれいにつなぐ感じで削ります。

塗装の面取り

ポケット部分も塗装を面取りします。

ポケットの塗装の面取り

ネジ穴の面取りをします。

ネジ穴の面取り

ストリングブッシュを戻しました。

ストリングブッシュを取り付ける

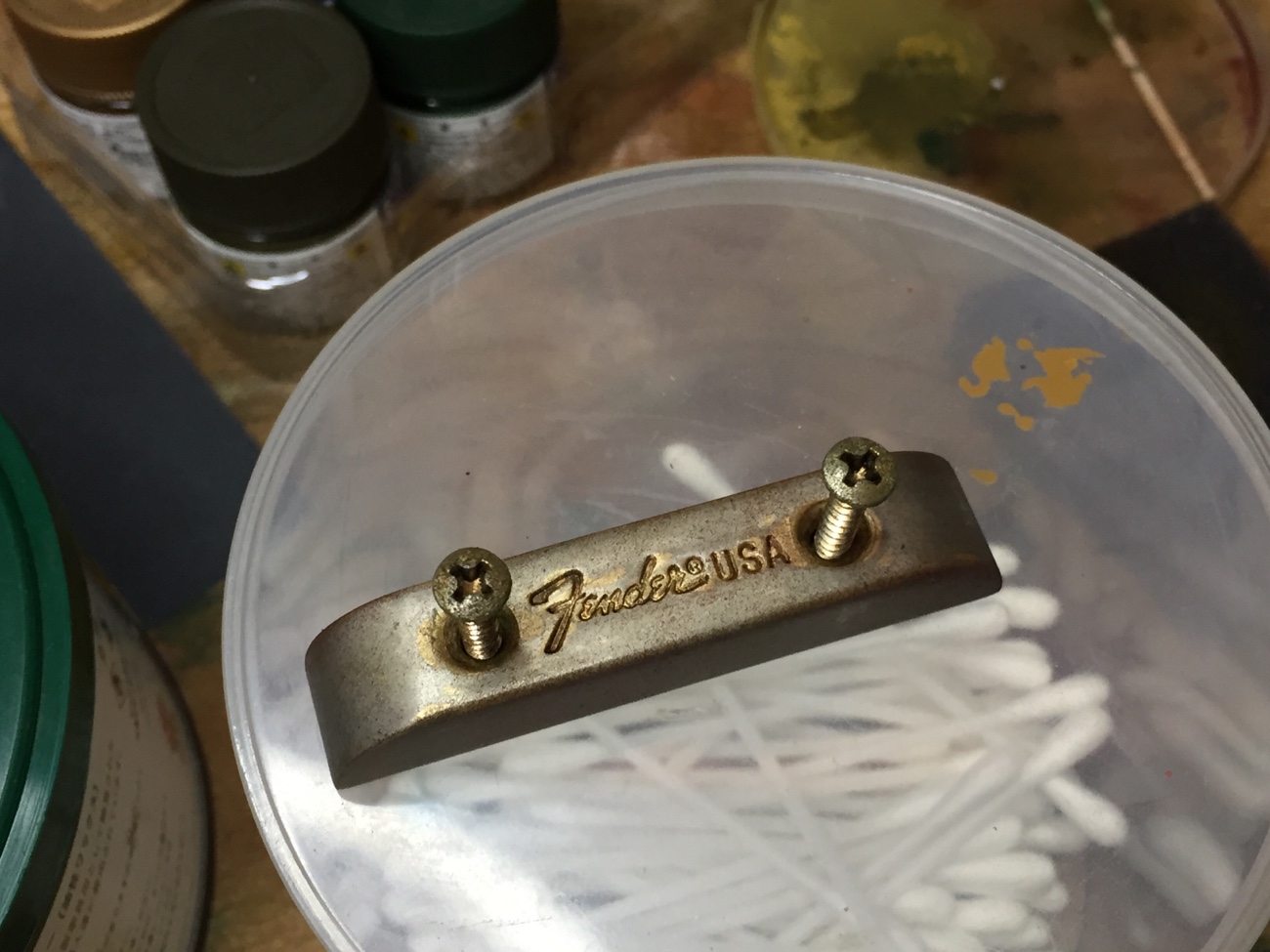

ピックアップのクッションがへたっているようです。 スポンジが足されていました。

ピックアップクッション

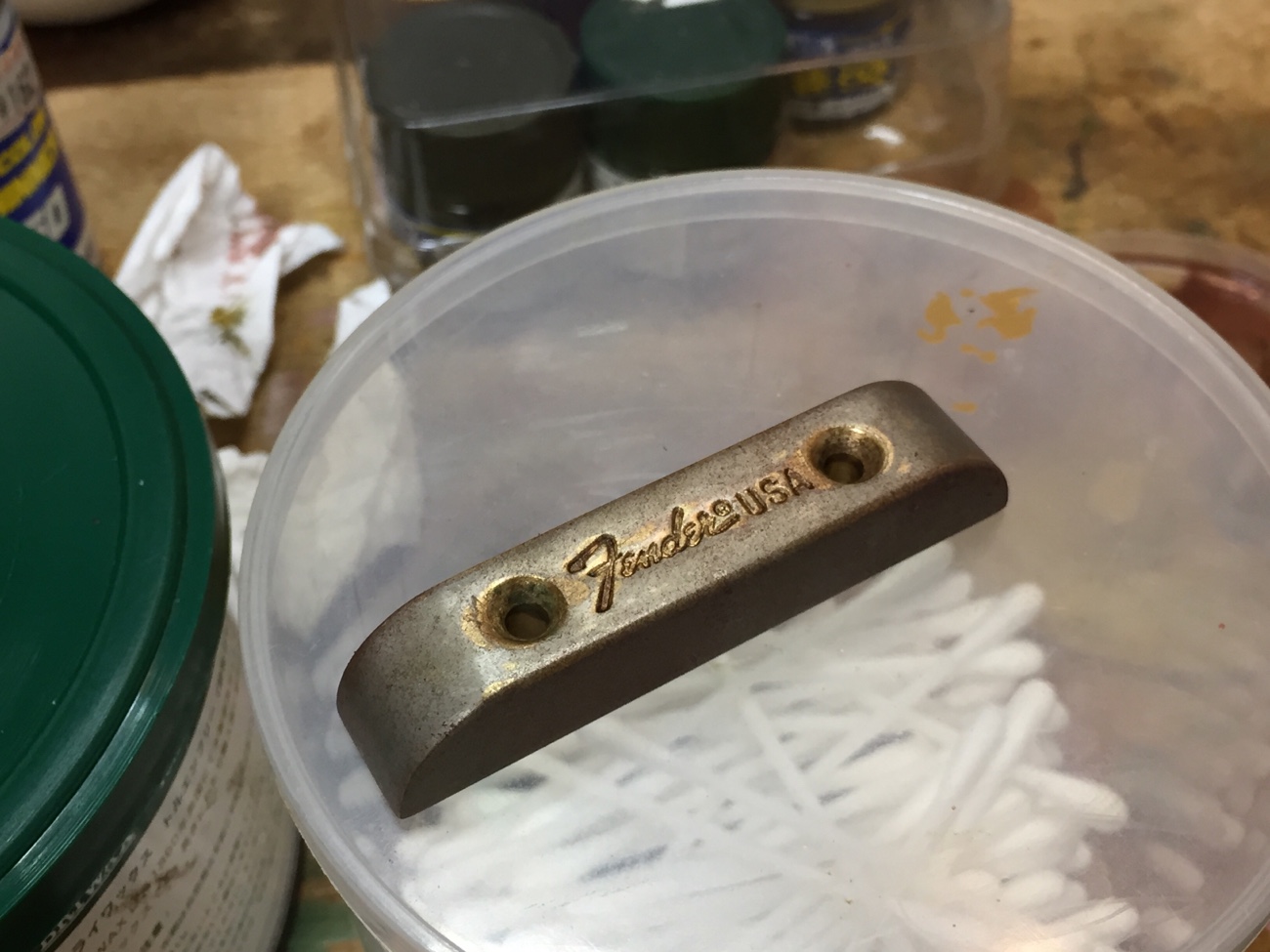

ブラスプレートの裏面が錆びてきていましたから磨いておきます。 ここから導電塗料をアースにつないでいるようなので、金属面が出ていないといけません。

裏面を磨いた

ピカピカになりました。

裏面を磨いた

クッションを交換しました。

ピックアップクッションを交換した

ピックアップカバーに汚れが付いていたので・・・

ピックアップを掃除する

掃除しました。

ピックアップアッセンブリーをつなぎます。

コントロールアッセンブリーを取り付ける

こんな感じ↓

音出しチェック

フレットを磨きました。

フレットクリーニング

ネジが錆びているので、錆取りをしておきましょう。

ネジの錆取り
